(P023A) CHARGE AIR COOLER CIRCULATION PUMP CONTROL CIRCUIT (CONTINUED)

6.

CHARGE AIR COOLER CIRCULATION PUMP CONTROL CIRCUIT SHORT TO GROUND

Turn the ignition off.

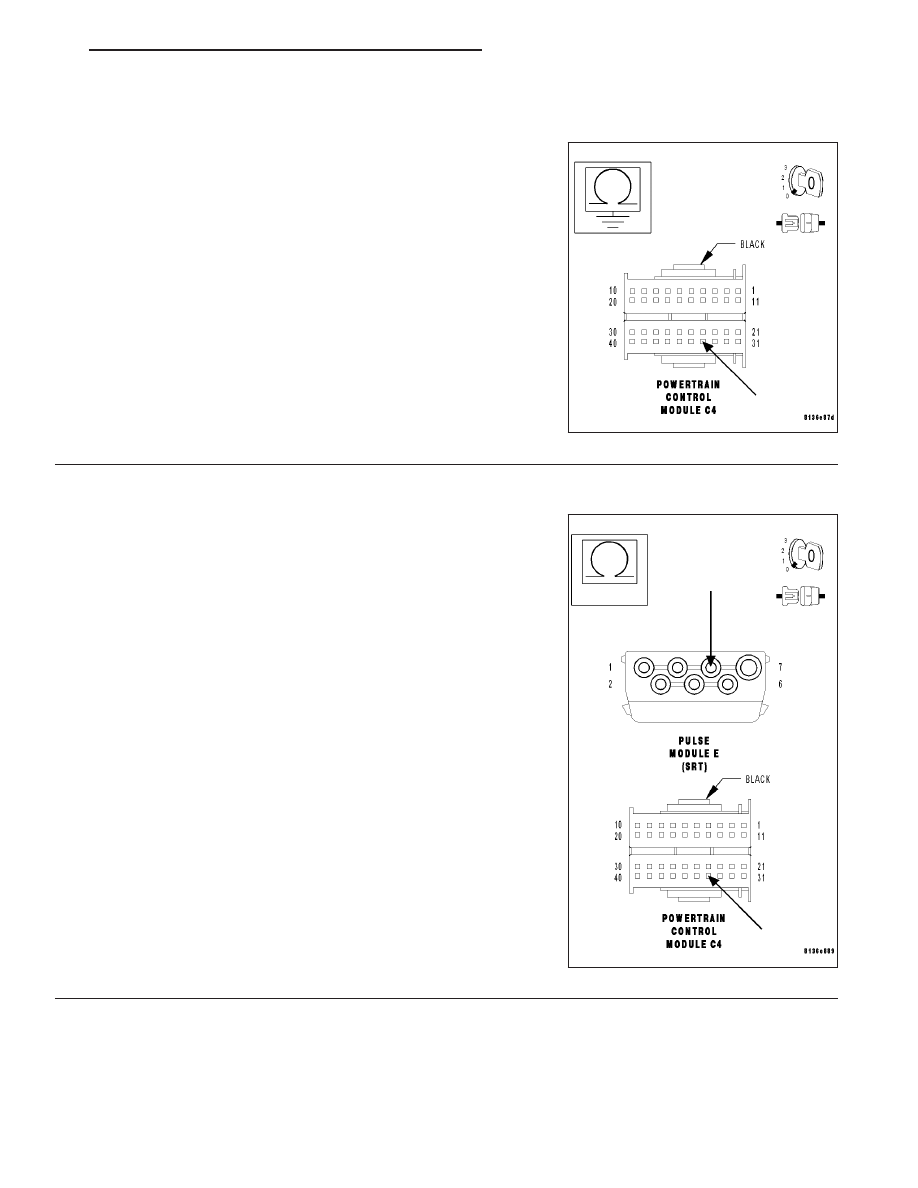

Measure the resistance between ground and the Charge Air Cooler
Circulation Pump Control circuit at the PCM C4 harness connector.

Is the resistance above 100 kohms?

Yes

>> Go To 7

No

>> Repair the Charge Air Cooler Circulation Pump Control cir-

cuit for a short to ground.

Perform the POWERTRAIN VERIFICATION TEST - VER
2.

7.

CHARGE AIR COOLER CIRCULATION PUMP CONTROL CIRCUIT OPEN

With the ignition off.

Measure the resistance of the Charge Air Cooler Circulation Pump
Control circuit from the Pulse Module E harness connector to the PCM
C4 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Pulse Module.

Perform the POWERTRAIN VERIFICATION TEST - VER
2.

No

>> Repair the Charge Air Cooler Circulation Pump Control cir-

cuit for an open.

Perform the POWERTRAIN VERIFICATION TEST - VER
2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 333

(P023A) CHARGE AIR COOLER CIRCULATION PUMP CONTROL CIRCUIT (CONTINUED)

8.

CHARGE AIR COOLER CIRCULATION PUMP CONTROL CIRCUIT SHORT TO VOLTAGE

With the ignition off.

Disconnect the Pulse Module E harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

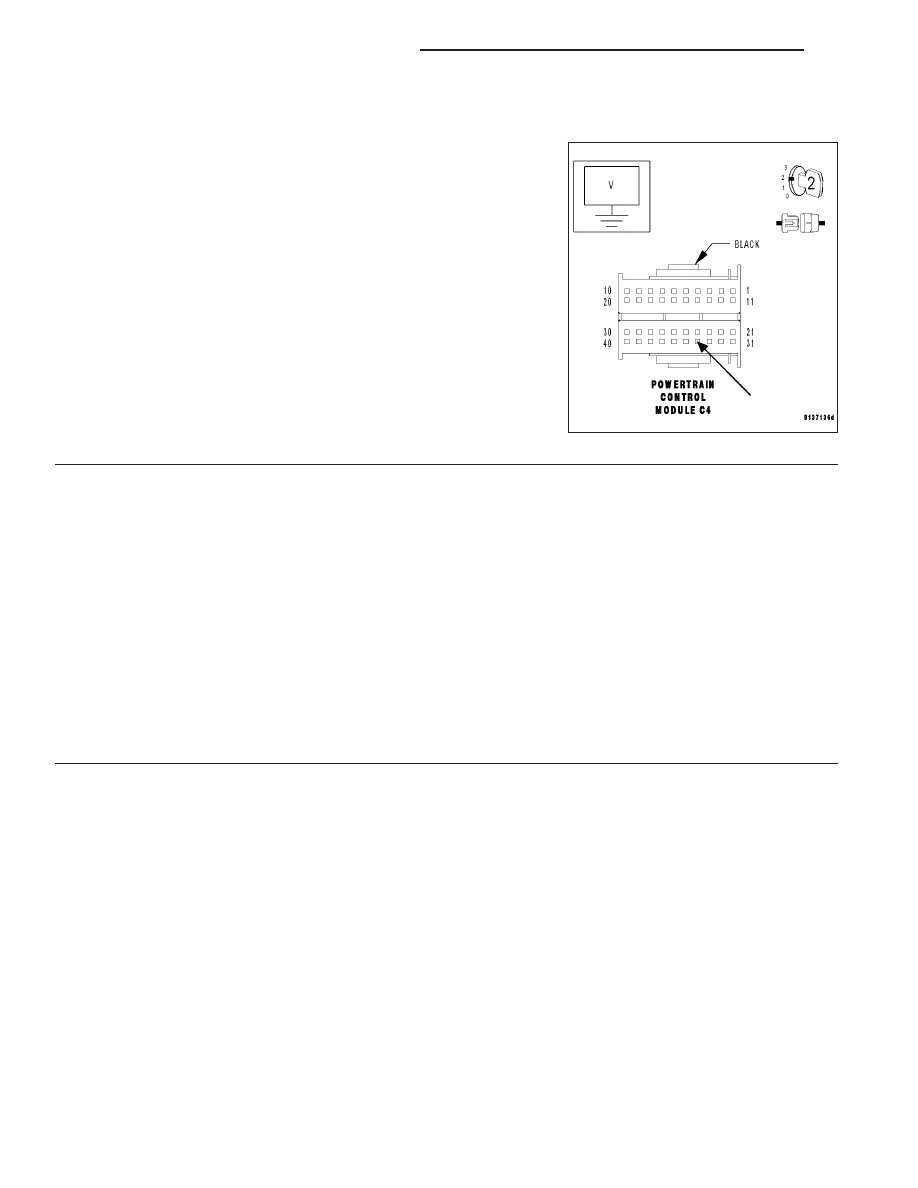

Measure the voltage of the Charge Air Cooler Circulation Pump Con-
trol circuit at the PCM C4 harness connector.

Is the voltage below 1.0 volt?

Yes

>> Replace the Pulse Module.

Perform the POWERTRAIN VERIFICATION TEST - VER
2.

No

>> Repair the Charge Air Cooler Circulation Pump Control cir-

cuit for a short to voltage.

Perform the POWERTRAIN VERIFICATION TEST - VER
2.

9.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

9 - 334

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P023B) CHARGE AIR COOLER CIRCULATION PUMP CIRCUIT LOW

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 335

(P023B) CHARGE AIR COOLER CIRCULATION PUMP CIRCUIT LOW (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: An improper voltage level has been detected by the Powertrain Control Module (PCM) on the
Intake Air Temperature Sensor circuit.

POSSIBLE CAUSES

CHARGE AIR COOLER CIRCULATION PUMP CONTROL CIRCUIT SHORT TO GROUND

CHARGE AIR COOLER CIRCULATION PUMP CONTROL CIRCUIT OPEN

PULSE MODULE

POWERTRAIN CONTROL MODULE

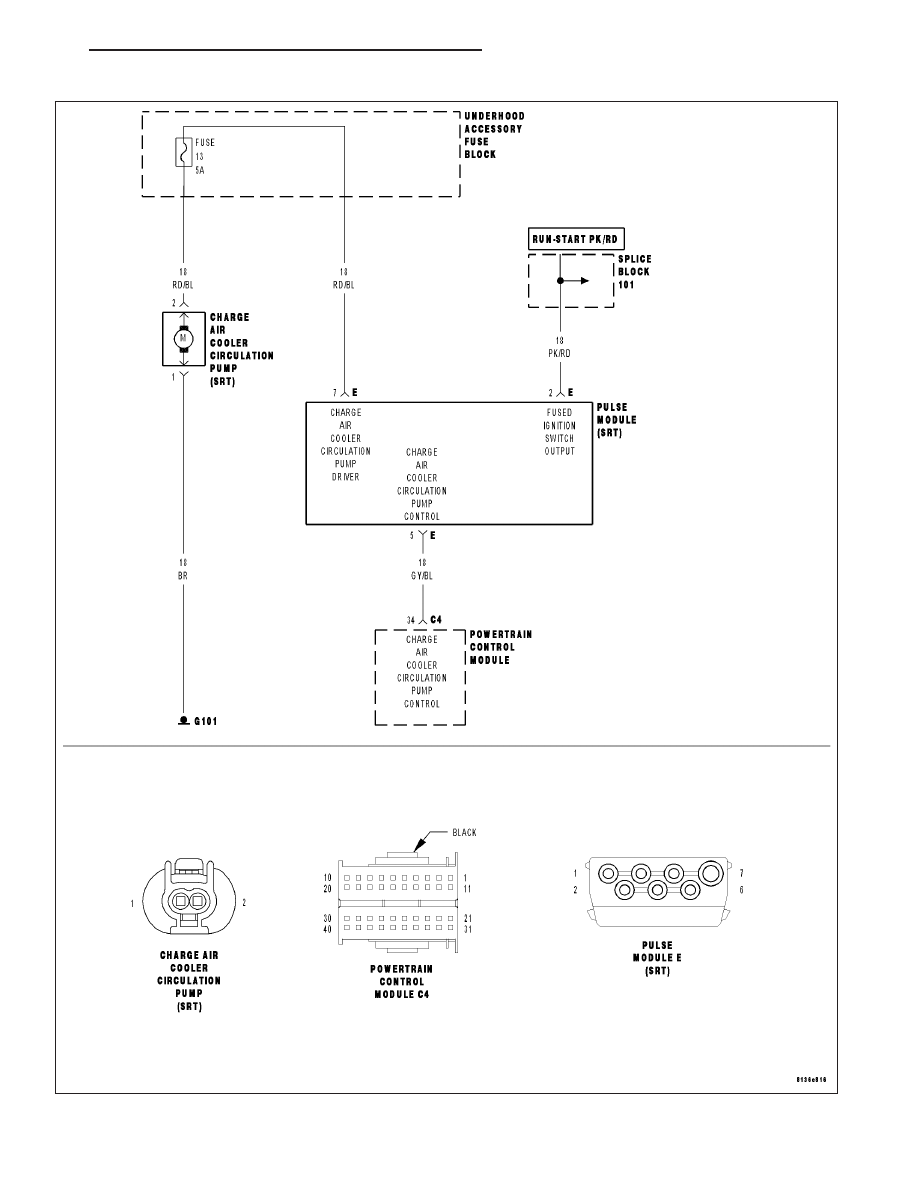

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

CHECK FOR CURRENT DTC

Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Is this DTC present?

Yes

>> For complete diagnosis of this DTC, refer to (P023A)

CHARGE AIR COOLER CIRCULATION PUMP CIRCUIT.

No

>> Go To 2

2.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

9 - 336
