Chrysler Crossfire. Manual - part 500

(P0135) O2 SENSOR 1/1 HEATER CIRCUIT LOW

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 145

(P0135) O2 SENSOR 1/1 HEATER CIRCUIT LOW (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Engine Running and Heater duty cycle greater than 0%

•

Set Condition: The PCM detects the O2 Heater voltage is out of acceptable range. Below 0.0926 volt.

POSSIBLE CAUSES

O2 HEATER CONTROL SHORT TO GROUND

O2 HEATER ELEMENT

POWERTRAIN CONTROL MODULE

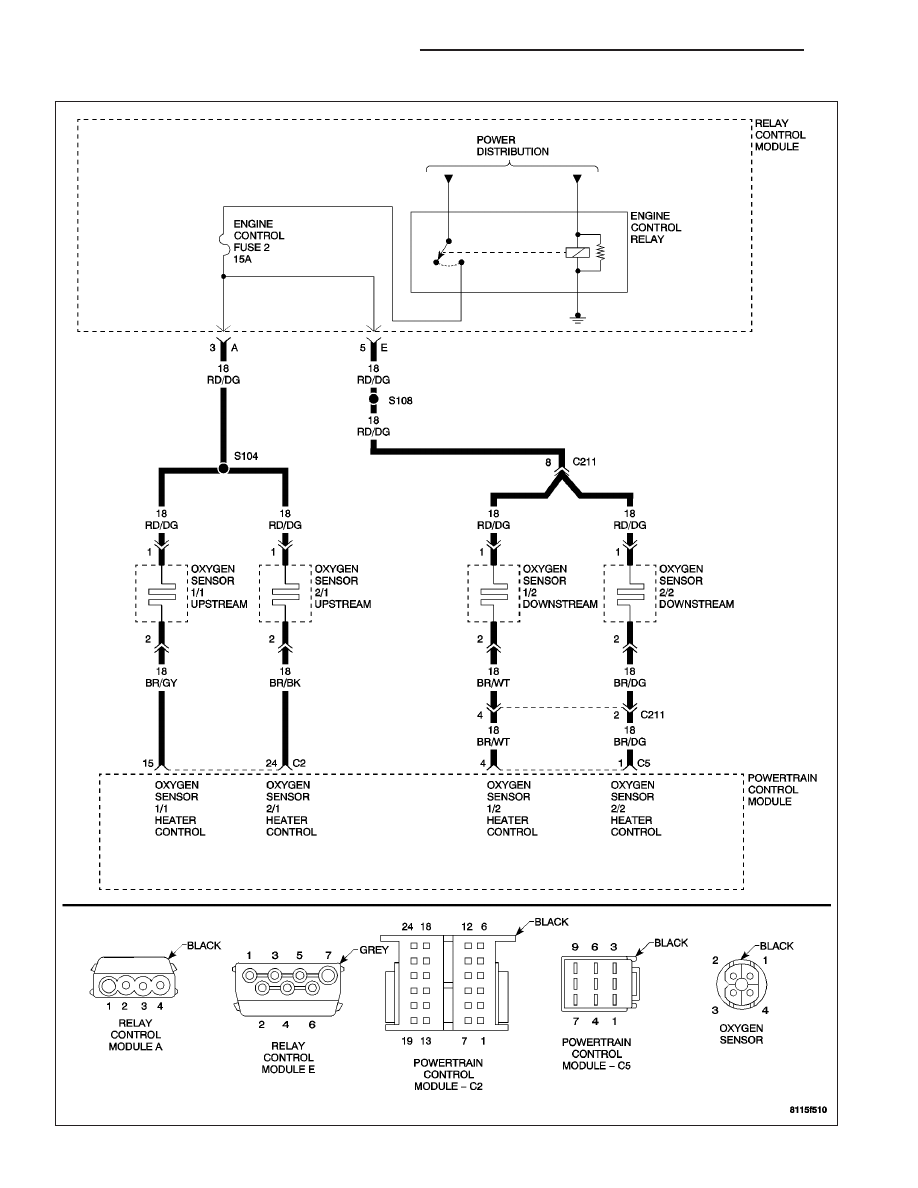

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Always perform diagnostics with a fully charged battery.

Note: Check connectors — Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.

Note: Check for applicable TSBs related to the problem.

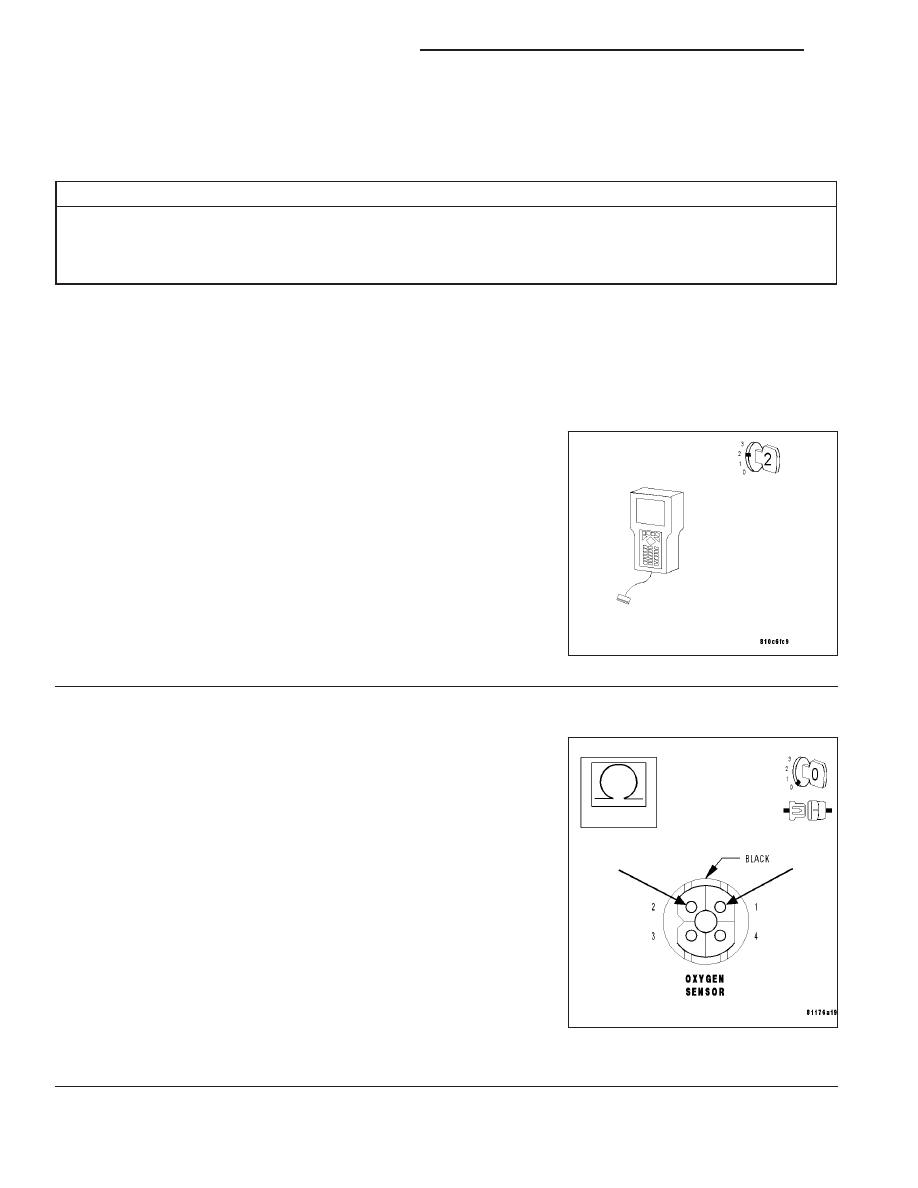

Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Perform this procedure prior to symptom diagnosis.

Continue

Go To 2

2.

O2 HEATER ELEMENT

Note: Check the Engine Control Fuse 2 in the Relay Control Mod-
ule. If it is open, multiple DTCs will be set in the PCM. Determine
the cause of the open fuse before continuing using the wiring
diagrams/schematics as a guide.

Note: Allow the O2 Sensor to cool down to room temperature.
Turn the ignition off.

Disconnect the O2 Sensor harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the O2 Sensor Heater element at the O2
Sensor harness connector.

Is the O2 Sensor Heater element resistance between 8.5 and 9.5
ohms?

Yes

>> Go To 3

No

>> Replace the Oxygen Sensor. (Refer to 14 - FUEL SYS-

TEM/FUEL INJECTION/O2 SENSOR - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 146

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0135) O2 SENSOR 1/1 HEATER CIRCUIT LOW (CONTINUED)

3.

O2 HEATER CONTROL CIRCUIT SHORT TO GROUND

With the ignition off.

Disconnect the PCM harness connectors.

Note: Check connectors — Clean/repair as necessary.

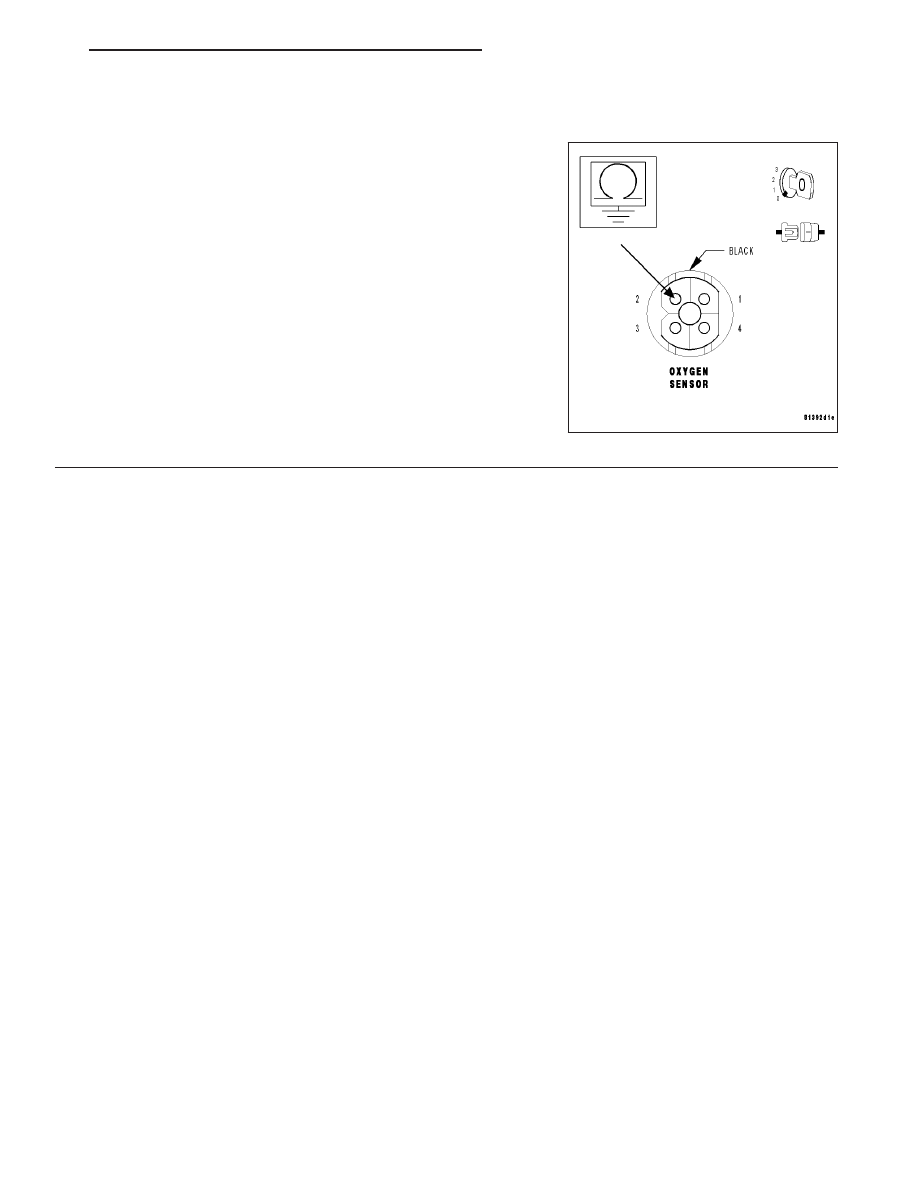

Measure the resistance between ground and the O2 Heater Control
circuit.

Is the resistance above 100 kohms?

Yes

>> Before continuing, check the PCM harness connector ter-

minals for corrosion, damage, or terminal push out. Repair
as necessary. Replace and program the Powertrain Con-
trol Module.(Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL MODULES/POWERTRAIN CONTROL MOD-
ULE - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the O2 Heater Control circuit for a short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 147

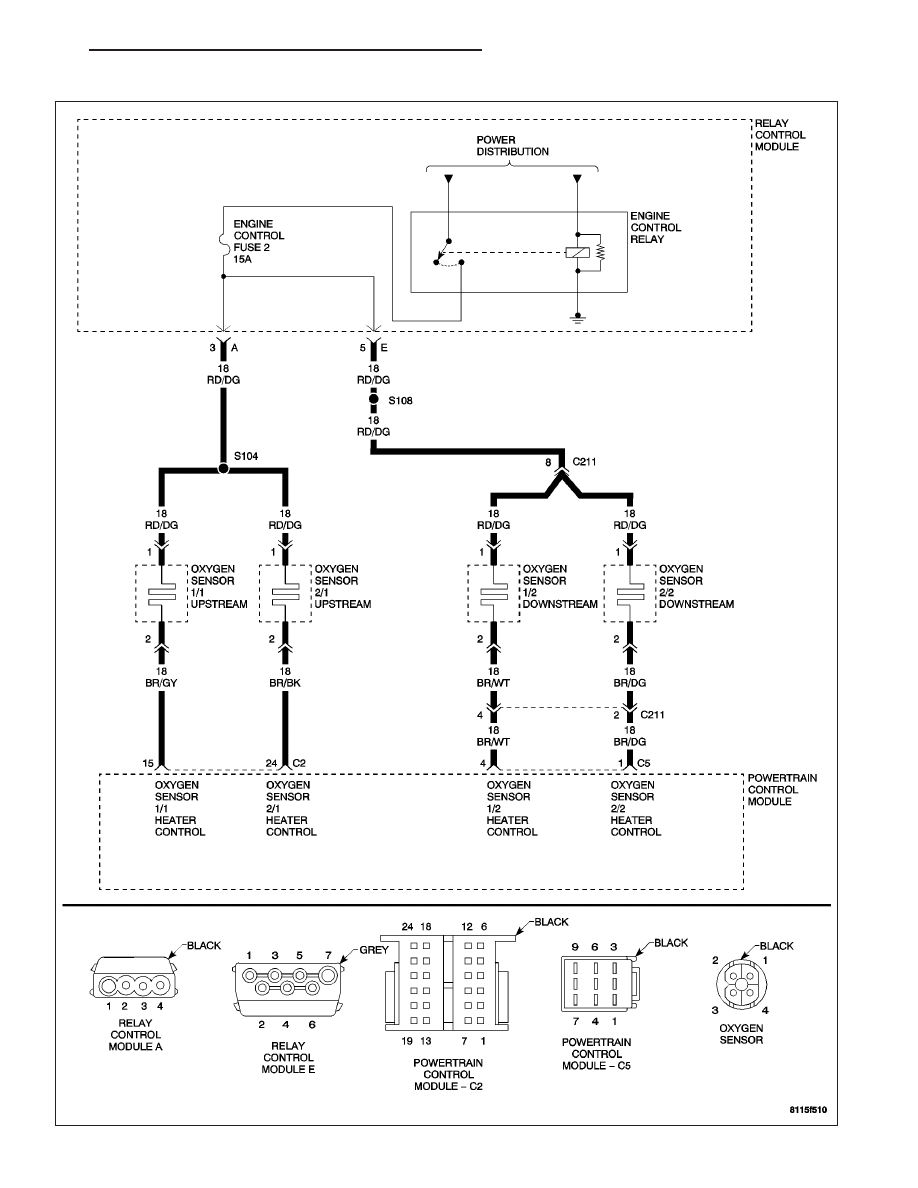

(P0135) O2 SENSOR 1/1 HEATER PERFORMANCE

9 - 148

ENGINE - ELECTRICAL DIAGNOSTICS

ZH
