(P0108) MAP SENSOR CIRCUIT HIGH

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 37

(P0108) MAP SENSOR CIRCUIT HIGH (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Engine running for at least 30 seconds and no fault in the throttle valve actuator.

•

Set Condition: Low limit: The Manifold Absolute Pressure (MAP) Sensor reading is 0 mbar (0 in. Hg) when the
throttle valve angle is greater than 80° for approximately 5 seconds. High limit: The MAP Sensor reading is
greater than a calculated value that is determined by engine speed and throttle valve angle for approximately
5 seconds.

POSSIBLE CAUSES

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL CIRCUIT OPEN

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO GROUND

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

5 VOLT SUPPLY CIRCUIT OPEN

5 VOLT SUPPLY CIRCUIT SHORT TO GROUND

5 VOLT SUPPLY CIRCUIT SHORT TO VOLTAGE

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL CIRCUIT SHORT TO 5 VOLT SUPPLY CIRCUIT

SENSOR GROUND CIRCUIT OPEN

ENGINE OIL SENSOR

MANIFOLD ABSOLUTE PRESSURE SENSOR

POWERTRAIN CONTROL MODULE

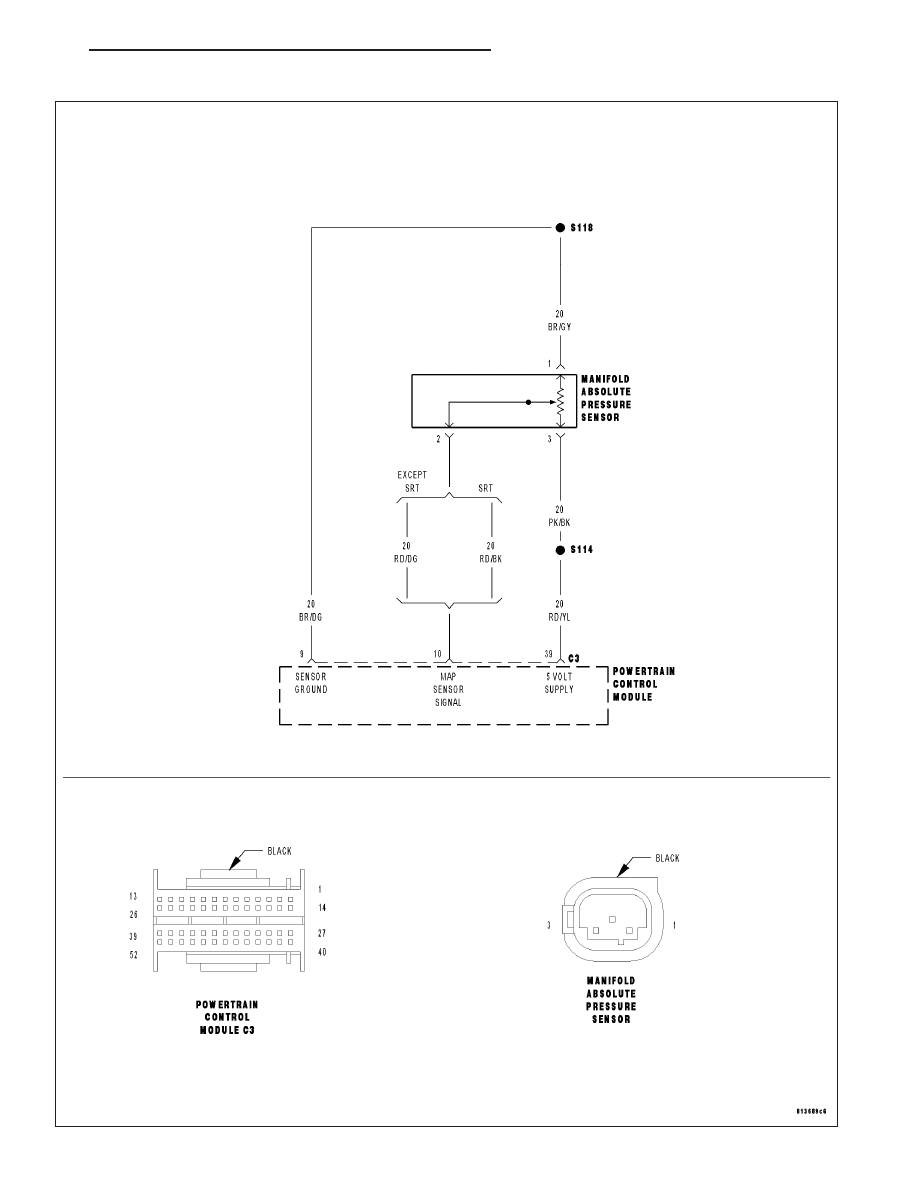

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

CHECK FOR CURRENT DTC

Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Is this DTC present?

Yes

>> For complete diagnosis of this DTC, refer to (P0106) MAP

SENSOR PERFORMANCE.

No

>> Go To 2

9 - 38

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P0108) MAP SENSOR CIRCUIT HIGH (CONTINUED)

2.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.
