Chrysler Crossfire. Manual - part 471





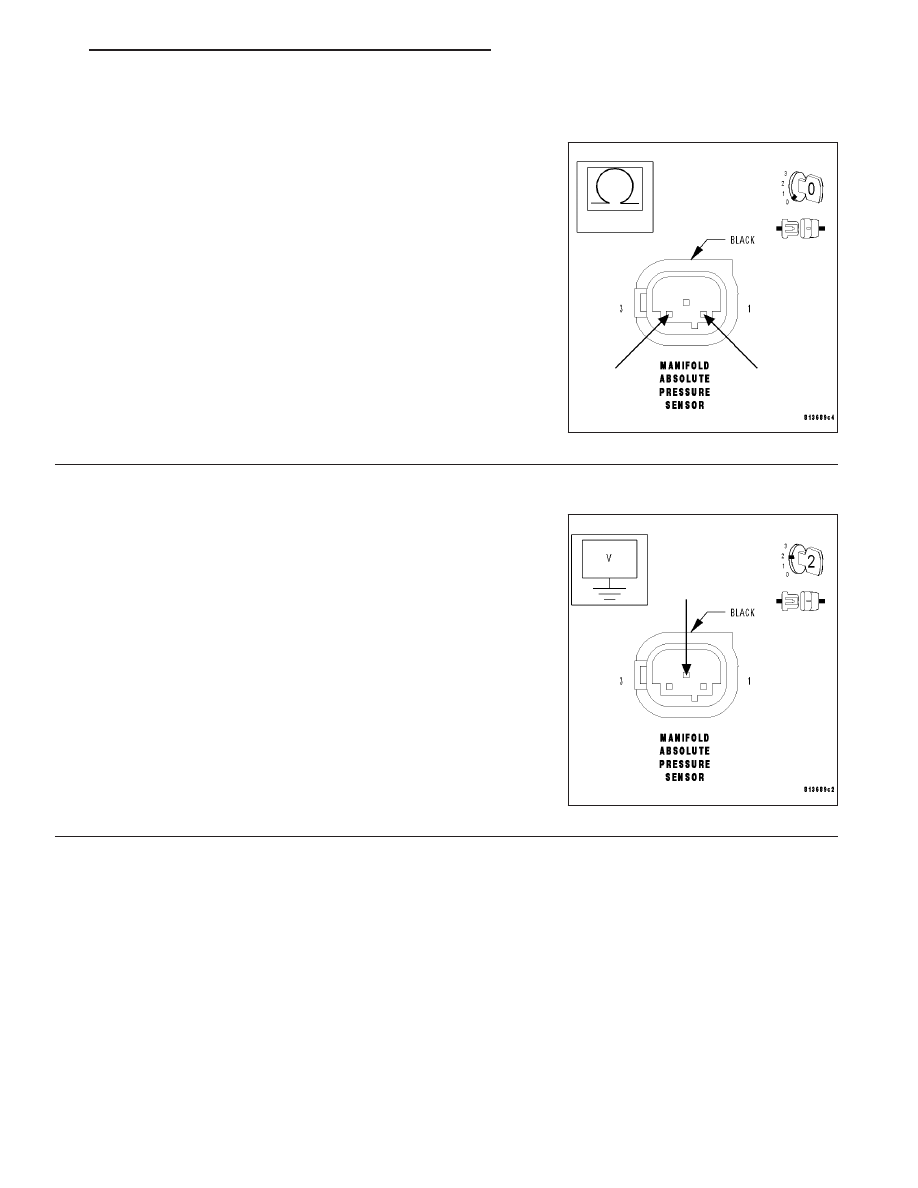

(P0106) MAP SENSOR PERFORMANCE (CONTINUED)

11.

5-VOLT SUPPLY CIRCUIT SHORT TO SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance between the Sensor Ground circuit and the
5-Volt Supply circuit at the MAP Sensor harness connector.

Is the resistance above 100 kohms?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the 5-Volt Supply circuit for a short to the Sensor

Ground circuit.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

12.

MEASURE THE MAP SENSOR SIGNAL CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect the MAP Sensor harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the MAP Sensor Signal circuit at the MAP
Sensor harness connector.

Is the voltage between 4.7 and 5.2 volts?

Yes

>> Go To 13

No

>> If the voltage is above 5.2 volts, Go To 15

If the voltage is below 4.7 volts, Go To 17

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 29

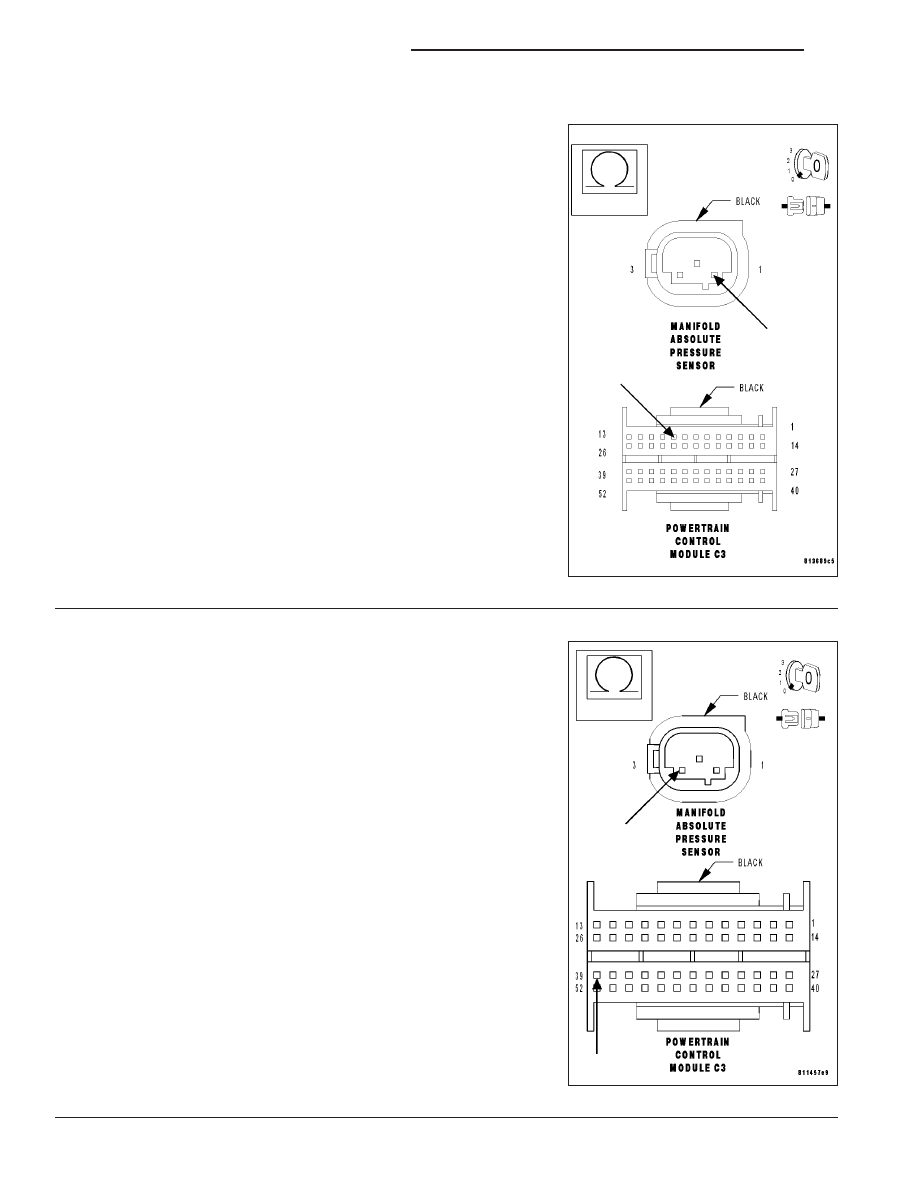

(P0106) MAP SENSOR PERFORMANCE (CONTINUED)

13.

SENSOR GROUND CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the Sensor Ground circuit from the MAP
Sensor harness connector to the PCM C3 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 14

No

>> Repair the Sensor Ground circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

14.

5-VOLT SUPPLY CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the 5-Volt Supply circuit from the MAP Sen-
sor harness connector to the PCM C3 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Manifold Absolute Pressure Sensor.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the 5-Volt Supply circuit for an open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 30

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

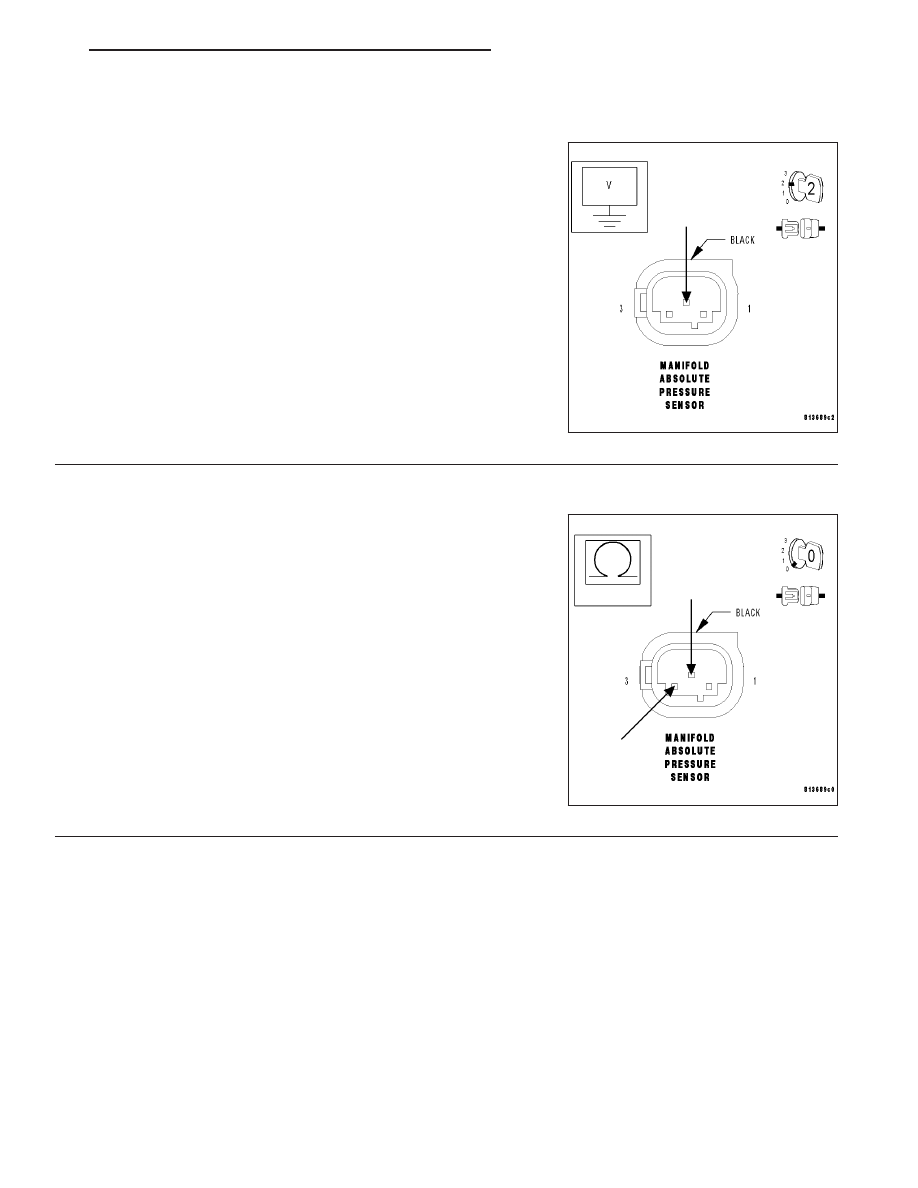

(P0106) MAP SENSOR PERFORMANCE (CONTINUED)

15.

MAP SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the MAP Sensor Signal circuit at the MAP
Sensor harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go To 16

No

>> Repair the MAP Sensor Signal circuit for a short to volt-

age.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

16.

5-VOLT SUPPLY CIRCUIT SHORT TO MAP SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Measure the resistance between the MAP Sensor Signal circuit and
the 5-Volt Supply circuit at the MAP Sensor harness connector.

Is the resistance above 100 kohms?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Repair the 5-Volt Supply circuit for a short to the MAP

Sensor Signal circuit.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 31

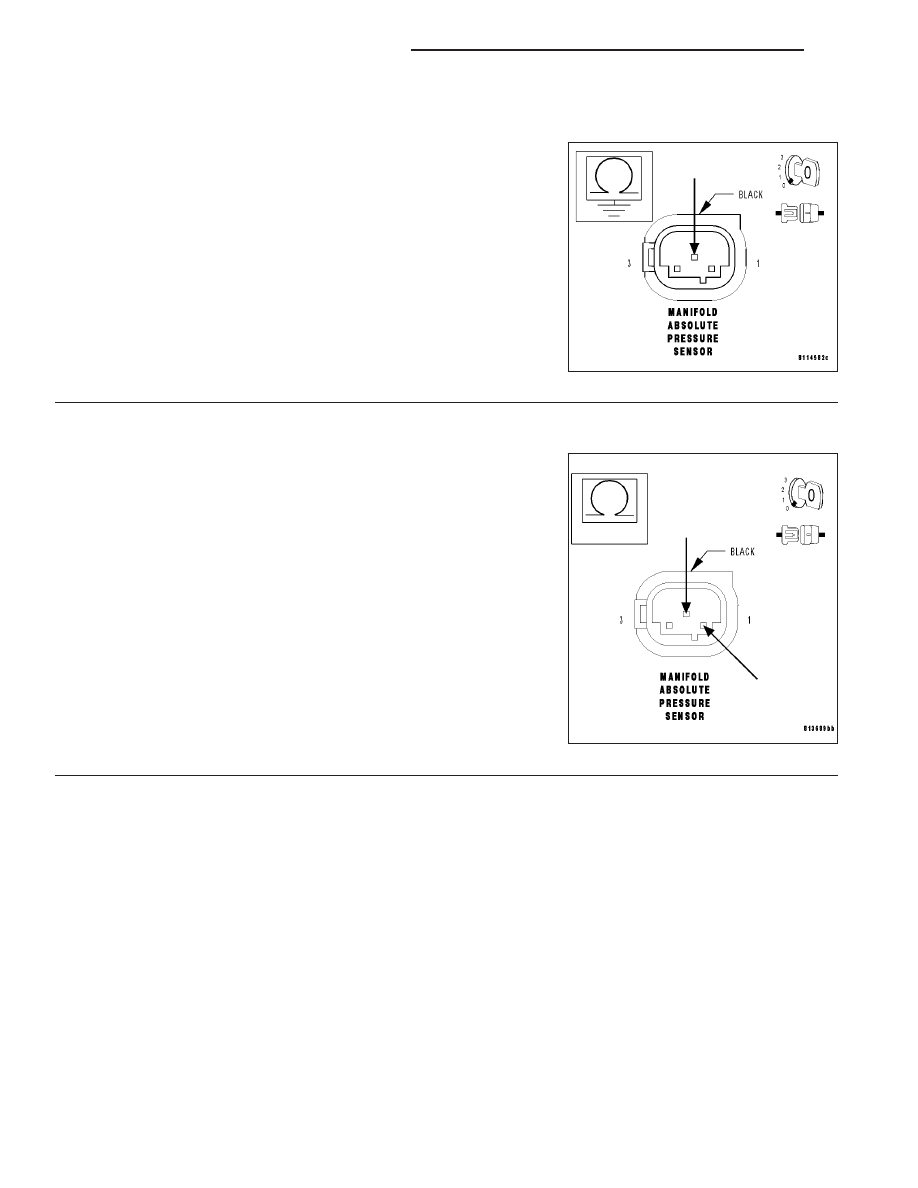

(P0106) MAP SENSOR PERFORMANCE (CONTINUED)

17.

MAP SENSOR SIGNAL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the PCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between ground and the MAP Sensor Signal
circuit at the MAP Sensor harness connector.

Is the resistance above 100 kohms?

Yes

>> Go To 18

No

>> Repair the MAP Sensor Signal circuit for a short to

ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

18.

SENSOR GROUND CIRCUIT SHORT TO MAP SENSOR SIGNAL CIRCUIT

With the ignition off.

Measure the resistance between the MAP Sensor Signal circuit and
the Sensor Ground circuit at the MAP Sensor harness connector.

Is the resistance above 100 kohms?

Yes

>> Go To 19

No

>> Repair the MAP Sensor Signal circuit for a short to the

Sensor Ground circuit.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

9 - 32

ENGINE - ELECTRICAL DIAGNOSTICS

ZH
