BODY CONTROL MODULE C3 - BLACK 9 WAY

CAV

CIRCUIT

FUNCTION

45

16BK/BL

TURN SIGNAL MONITORED GROUND

46

16BK/YL

HAZARD SWITCH SIGNAL

47

22DG/BL

REAR DEFOGGER SWITCH SENSE

48

22DG/BK

REAR DEFOGGER INDICATOR DRIVER

49

20WT/DG

DOOR LOCK SWITCH MUX

63

16GY

WASHER PUMP MOTOR CONTROL

64

-

-

65

18BL

WIPER SWITCH MUX

66

-

-

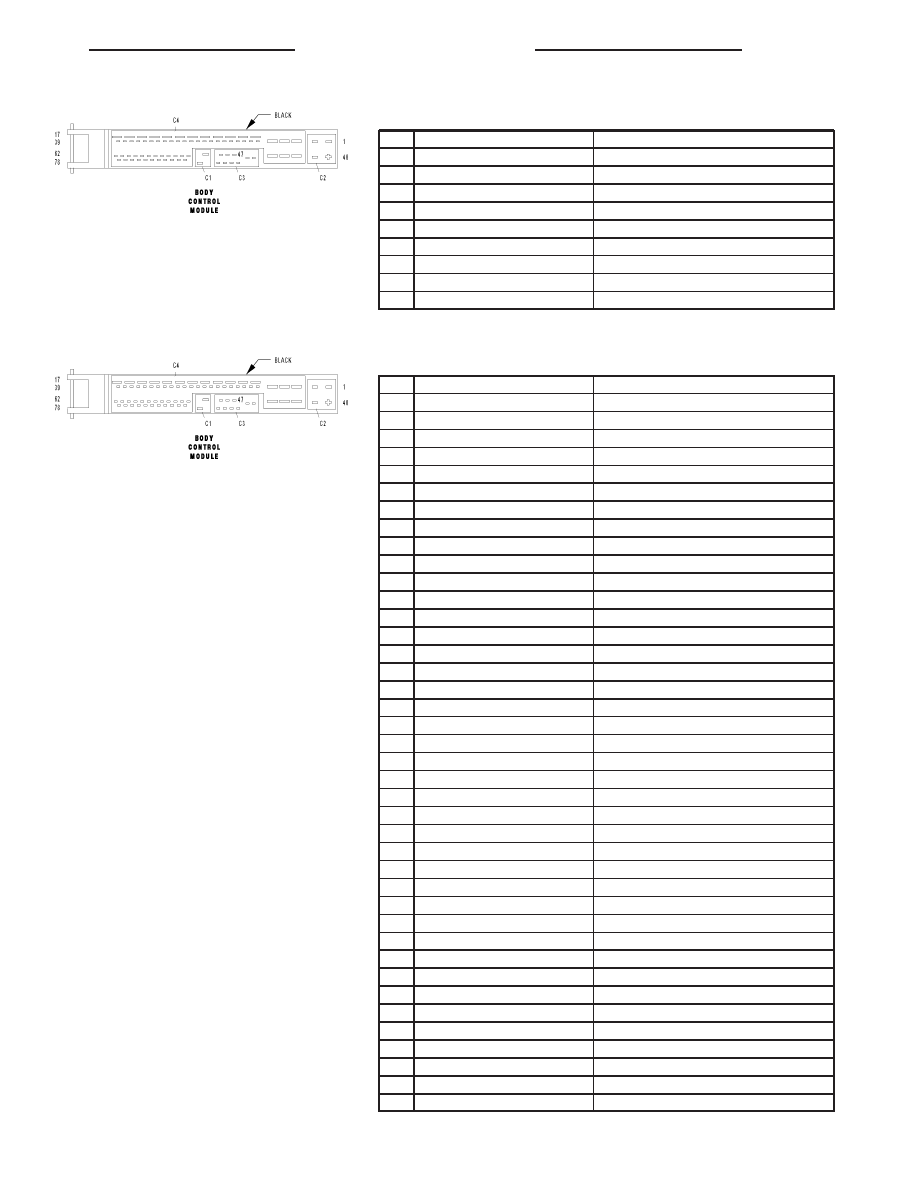

BODY CONTROL MODULE C4 - BLACK 63 WAY

CAV

CIRCUIT

FUNCTION

3

12PK/YL/DG

FUSED IGNITION SWITCH OUTPUT

4

14RD/WT (EXCEPT SRT)

FUSED B(+)

5

12BR

GROUND

6

-

-

7

-

-

8

-

-

9

-

-

10

14BK/WT

RIGHT FRONT POWER WINDOW DRIVER (DOWN)

11

14DG/WT

RIGHT FRONT POWER WINDOW DRIVER (UP)

12

14BK

LEFT FRONT POWER WINDOW DRIVER (DOWN)

13

14DG

LEFT FRONT POWER WINDOW DRIVER (UP)

14

16BR/WT (EXCEPT SRT)

REAR SPOILER DRIVER (UP)

15

16RD/WT (EXCEPT SRT)

REAR SPOILER DRIVER (DOWN)

16

-

-

17

-

-

18

18BL/BR

DOME LAMP CONTROL

19

-

-

20

-

-

21

20BK/VT

INSTRUMENT CLUSTER WAKE UP SIGNAL

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

20BR/GY (EXCEPT SRT)

SPOILER LIMIT SWITCH SIGNAL (UP)

29

20BR/YL (EXCEPT SRT)

SPOILER LIMIT SWITCH SIGNAL (DOWN)

30

20BK/DG

ESP OFF SIGNAL

31

20BL/GY (ZH29)

LIFTGATE LOCK SWITCH SENSE (LOCK)

32

-

-

33

-

-

34

20BK/WT

SCI TRANSMIT

35

-

-

36

-

-

37

-

-

38

20WT/BL

RIGHT POWER WINDOW SWITCH SENSE

39

20DG/YL

LEFT POWER WINDOW SWITCH SENSE

42

14BR

GROUND

43

14BR (EXCEPT SRT)

GROUND

44

12RD/YL

FUSED B(+)

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

BODY CONTROL MODULE C4 - BLACK 63 WAY

CAV

CIRCUIT

FUNCTION

51

-

-

52

-

-

53

-

-

54

-

-

55

22GY/BK

DOOR UNLOCK SWITCH SENSE

56

20BL/DG

WHEEL SPEED SENSOR OUTPUT

57

22BK/RD

DOOR LOCK SWITCH SENSE

58

18PK/RD/BK

FUSED IGNITION SWITCH OUTPUT

59

22GY/RD

RKE STATUS OUTPUT

60

-

-

61

16BR

GROUND

62

22DG

CAN B BUS (-)

68

20GY/WT (EXCEPT SRT)

REAR SPOILER DIAGNOSTIC LED CONTROL

69

-

-

70

-

-

71

20DG/WT (EXCEPT SRT)

REAR SPOILER SWITCH SENSE

72

-

-

73

-

-

74

20DG/WT

WHEEL SPEED SENSOR OUTPUT

75

20RD/GY

FUSED B(+)

76

-

-

77

20BR

GROUND

78

22WT

CAN B BUS (+)

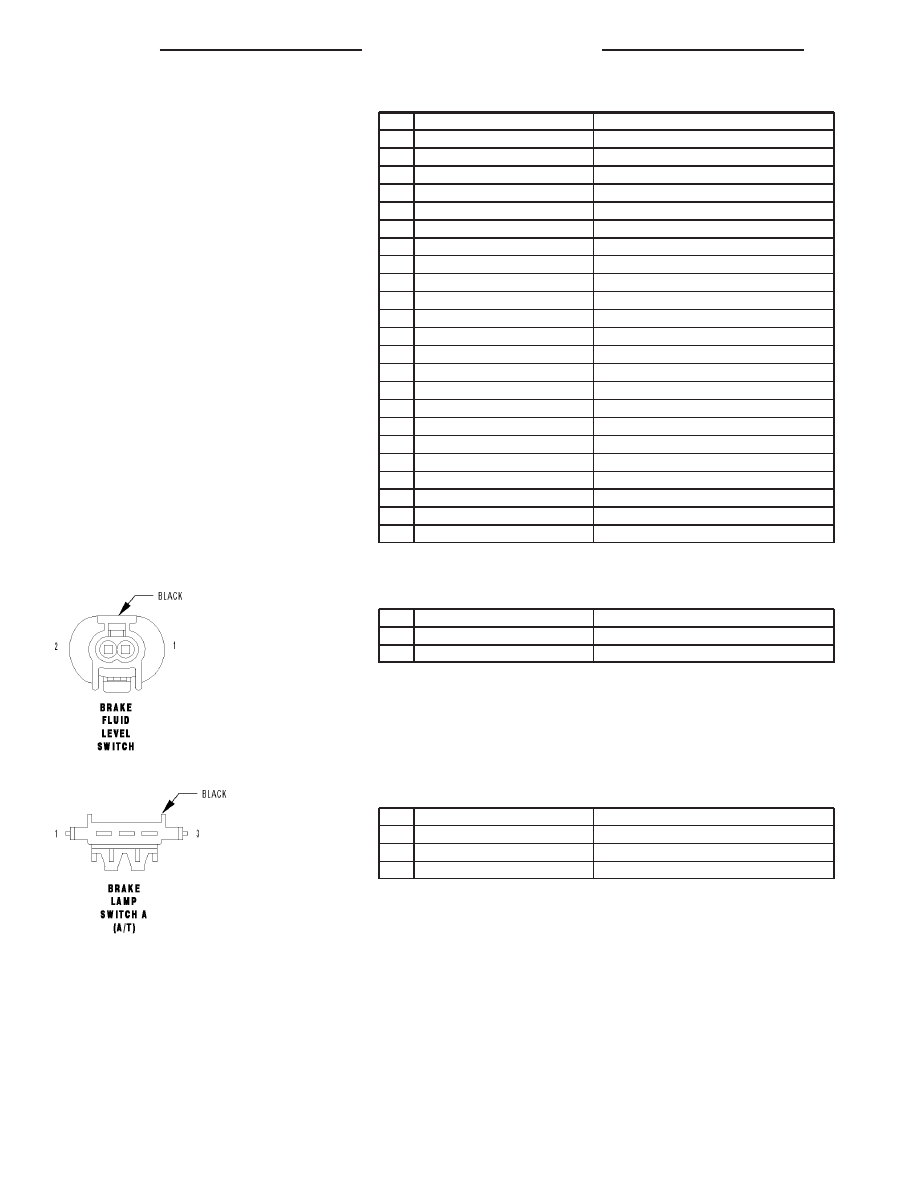

BRAKE FLUID LEVEL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BR

GROUND

2

20BR/WT

BRAKE FLUID LEVEL SWITCH SENSE

BRAKE LAMP SWITCH A (A/T) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20RD/WT (ZH29)

BRAKE LAMP SWITCH A OUTPUT

2

20RD/YL

TRACTION SYSTEM RELAY OUTPUT

3

20RD/BL

BTSI FEED

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

ZH

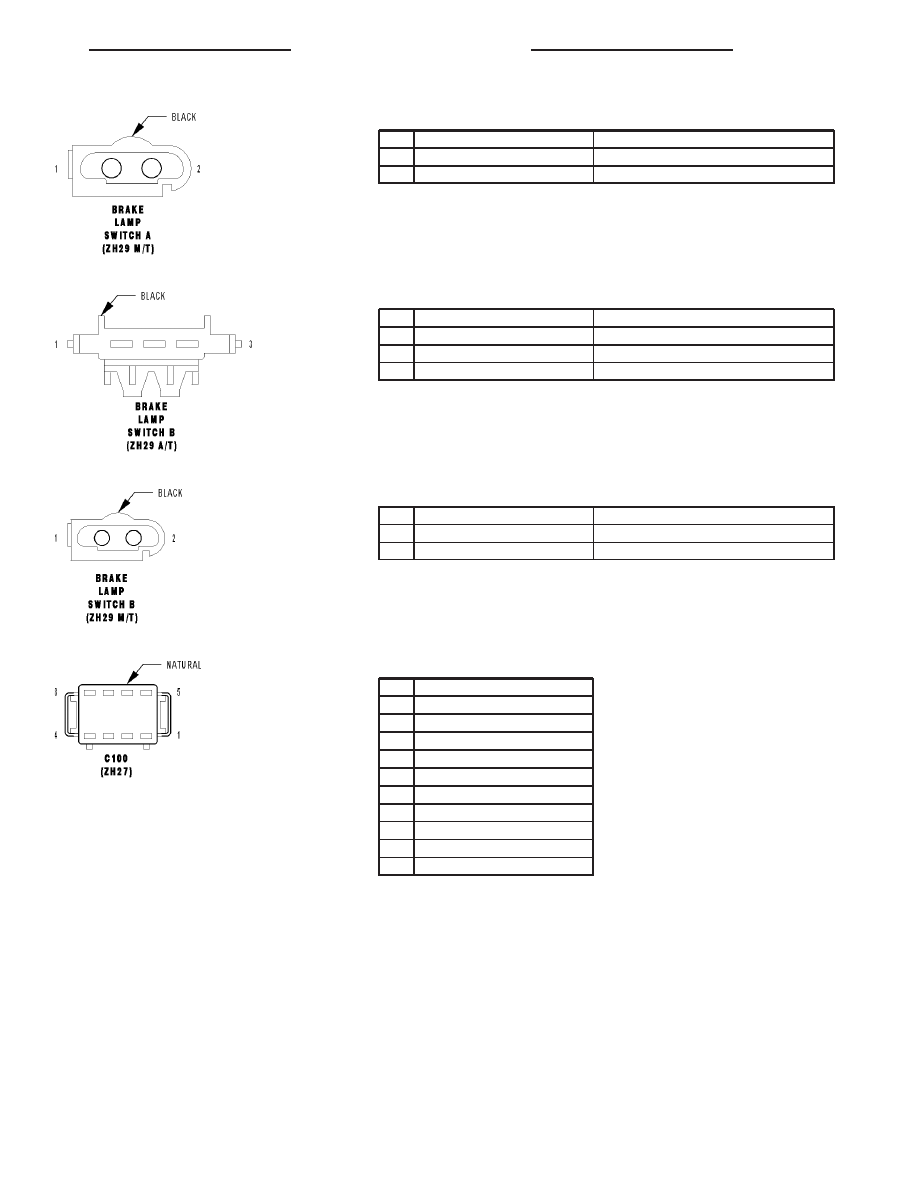

BRAKE LAMP SWITCH A (ZH29 M/T) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20RD/WT

BRAKE LAMP SWITCH A OUTPUT

2

20RD/YL

TRACTION SYSTEM RELAY OUTPUT

BRAKE LAMP SWITCH B (ZH29 A/T) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

18RD/WT

FUSED IGNITION SWITCH OUTPUT

2

18BK/WT

BRAKE LAMP SWITCH B OUTPUT

3

-

-

BRAKE LAMP SWITCH B (ZH29 M/T) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18RD/WT

FUSED IGNITION SWITCH OUTPUT

2

18BK/WT

BRAKE LAMP SWITCH B OUTPUT

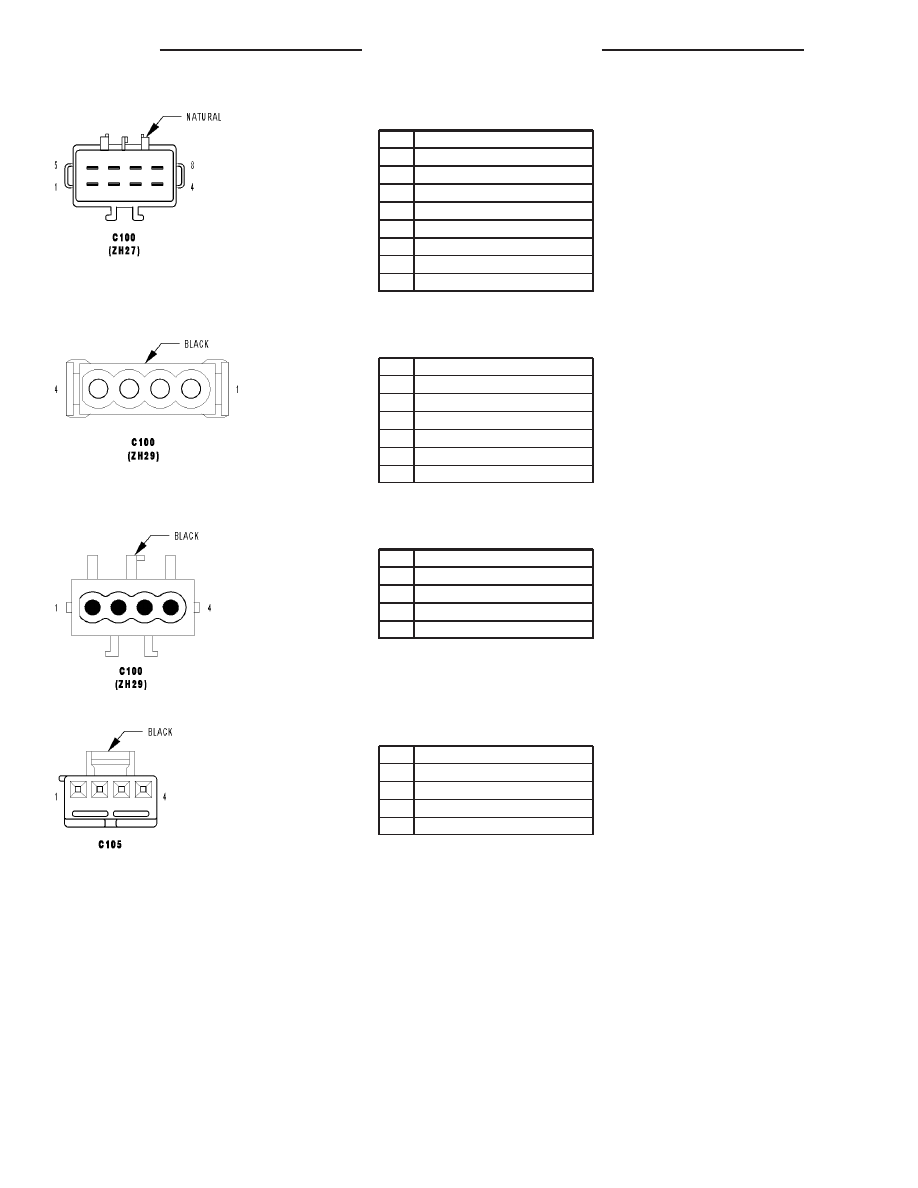

C100 (ZH27) - NATURAL (BODY SIDE)

CAV

CIRCUIT

1

18BK/WT

1

18BK/WT (EXPORT)

2

18BK/DG

2

18BK/DG (EXPORT)

3

22GY/BK

4

22GY/RD

5

16PK/YL/DG

6

18PK/RD/WT

7

20BK/YL

8

-

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

C100 (ZH27) - NATURAL (COCKPIT SIDE)

CAV

CIRCUIT

1

18BK/WT

2

18BK/DG

3

22GY/BK

4

22GY/RD

5

16PK/YL/DG

6

18PK/RD/WT

7

20BK/YL

8

-

C100 (ZH29) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

18BK/WT

1

18BK/WT (EXPORT)

2

18BK/DG

2

18BK/DG (EXPORT)

3

22GY/BK

4

22GY/RD

C100 (ZH29) - BLACK (COCKPIT SIDE)

CAV

CIRCUIT

1

18BK/WT

2

18BK/DG

3

22GY/BK

4

22GY/RD

C105 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

18BR/RD

2

20YL/RD

3

20RD/YL

4

-

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

ZH
