Chrysler Crossfire. Manual - part 437

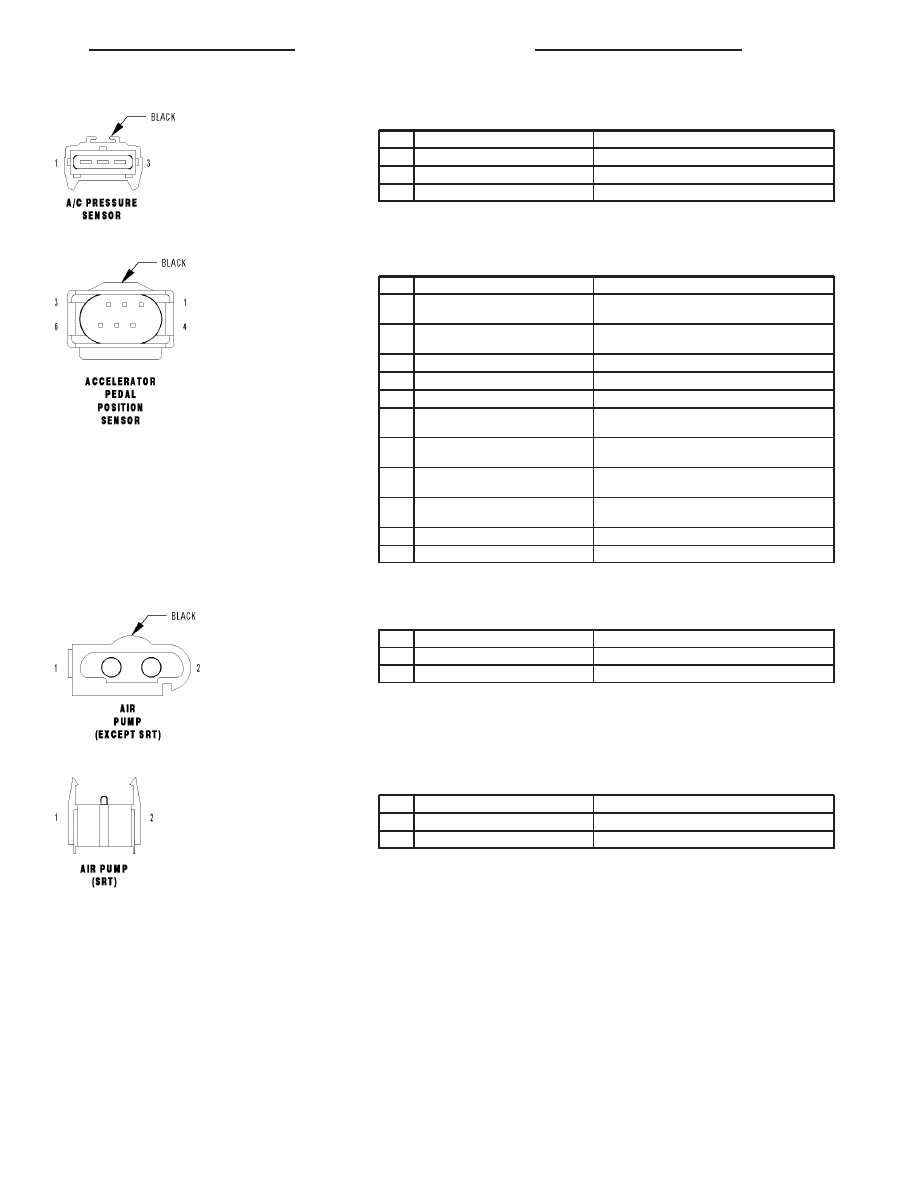

A/C PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

18BR/YL

A/C PRESSURE SENSOR GROUND

2

18BL/RD

A/C PRESSURE SENSOR SIGNAL

3

18RD/WT

A/C PRESSURE SENSOR 5 VOLT SUPPLY

ACCELERATOR PEDAL POSITION SENSOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

22YL/WT (MK20)

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT
SUPPLY

1

20YL/WT (MK25)

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT
SUPPLY

2

-

-

3

22OR (MK20)

SENSOR GROUND

3

20OR (MK25)

SENSOR GROUND

4

22DG (MK20)

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 2

4

20DG (MK25)

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 2

5

22GY (MK20)

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 1

5

20GY (MK25)

ACCELERATOR PEDAL POSITION SENSOR SIGNAL
NO. 1

6

22BK (MK20)

SENSOR GROUND

6

20BK (MK25)

SENSOR GROUND

AIR PUMP (EXCEPT SRT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

12RD/WT

AIR PUMP RELAY OUTPUT

2

14BR

GROUND

AIR PUMP (SRT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

12BK

AIR PUMP RELAY OUTPUT

2

14BR

GROUND

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

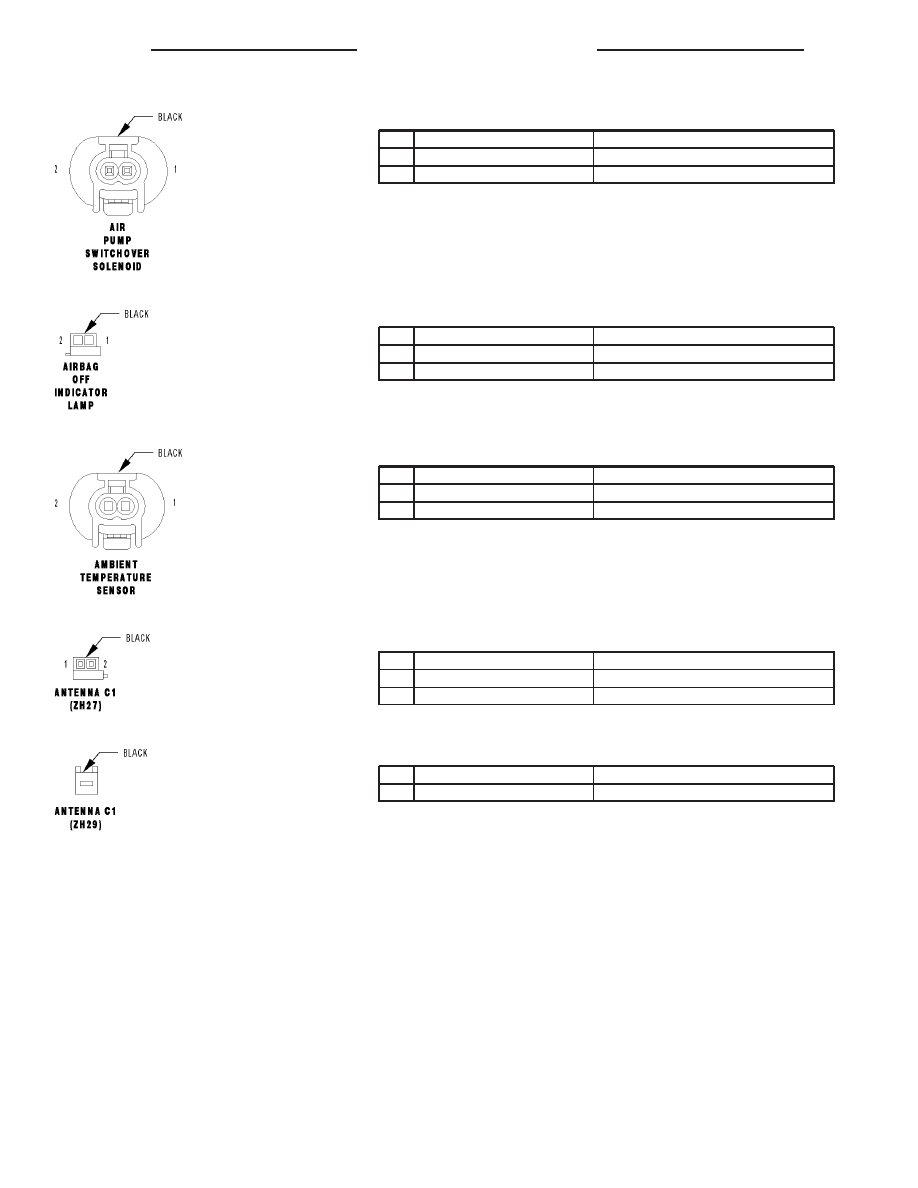

AIR PUMP SWITCHOVER SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20GY/BR

AIR PUMP SWITCHOVER SOLENOID CONTROL

2

20RD/DG

FUSED ENGINE CONTROL RELAY OUTPUT

AIRBAG OFF INDICATOR LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20BK

AIRBAG OFF INDICATOR DRIVER

2

20PK/YL/DG

FUSED IGNITION SWITCH OUTPUT

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20DG

AMBIENT TEMPERATURE SENSOR SIGNAL

2

20BR

SENSOR GROUND

ANTENNA C1 (ZH27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

18BL/DG

ENABLE SIGNAL TO AMPLIFIER

ANTENNA C1 (ZH29) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

18BL/DG

ENABLE SIGNAL TO AMPLIFIER

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

ZH

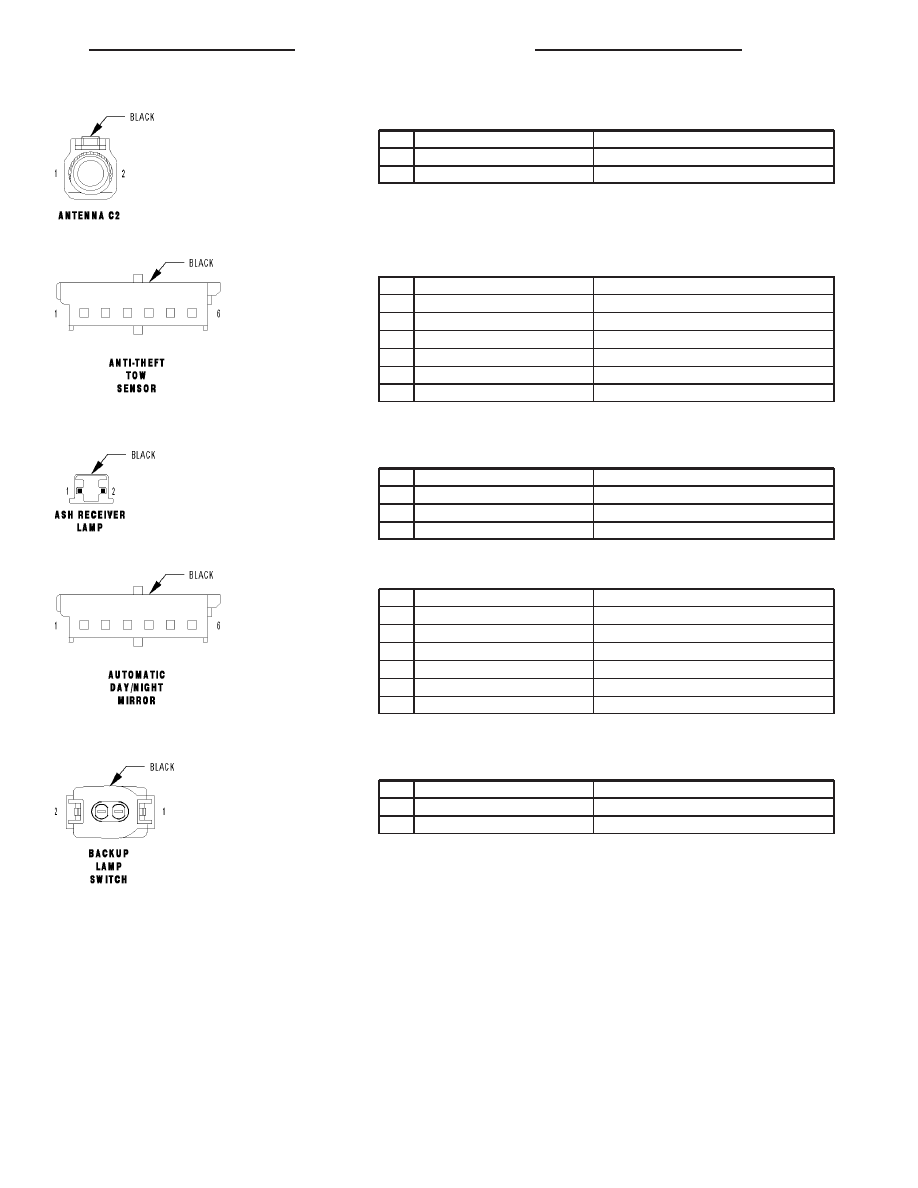

ANTENNA C2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

24BK

ANTENNA

2

BK

SHIELD

ANTI-THEFT TOW SENSOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

22DG/GY

SENSOR GROUND

5

18BR/DG

ANTI-THEFT TOW SENSOR SIGNAL

6

18RD/YL

FUSED B(+)

ASH RECEIVER LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

2

18GY

FUSED ILLUMINATION CONTROL MODULE OUTPUT

2

18GY

FUSED ILLUMINATION CONTROL MODULE OUTPUT

AUTOMATIC DAY/NIGHT MIRROR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

20GY/YL

SHIFT LEVER ASSEMBLY REVERSE SUPPLY VOLTAGE

2

-

-

3

20BR

GROUND

4

20PK/RD/BK

FUSED IGNITION SWITCH OUTPUT

5

-

-

6

-

-

BACKUP LAMP SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

20PK/RD

FUSED IGNITION SWITCH OUTPUT

2

20GY/YL

BACKUP LAMP SWITCH OUTPUT

ZH

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7

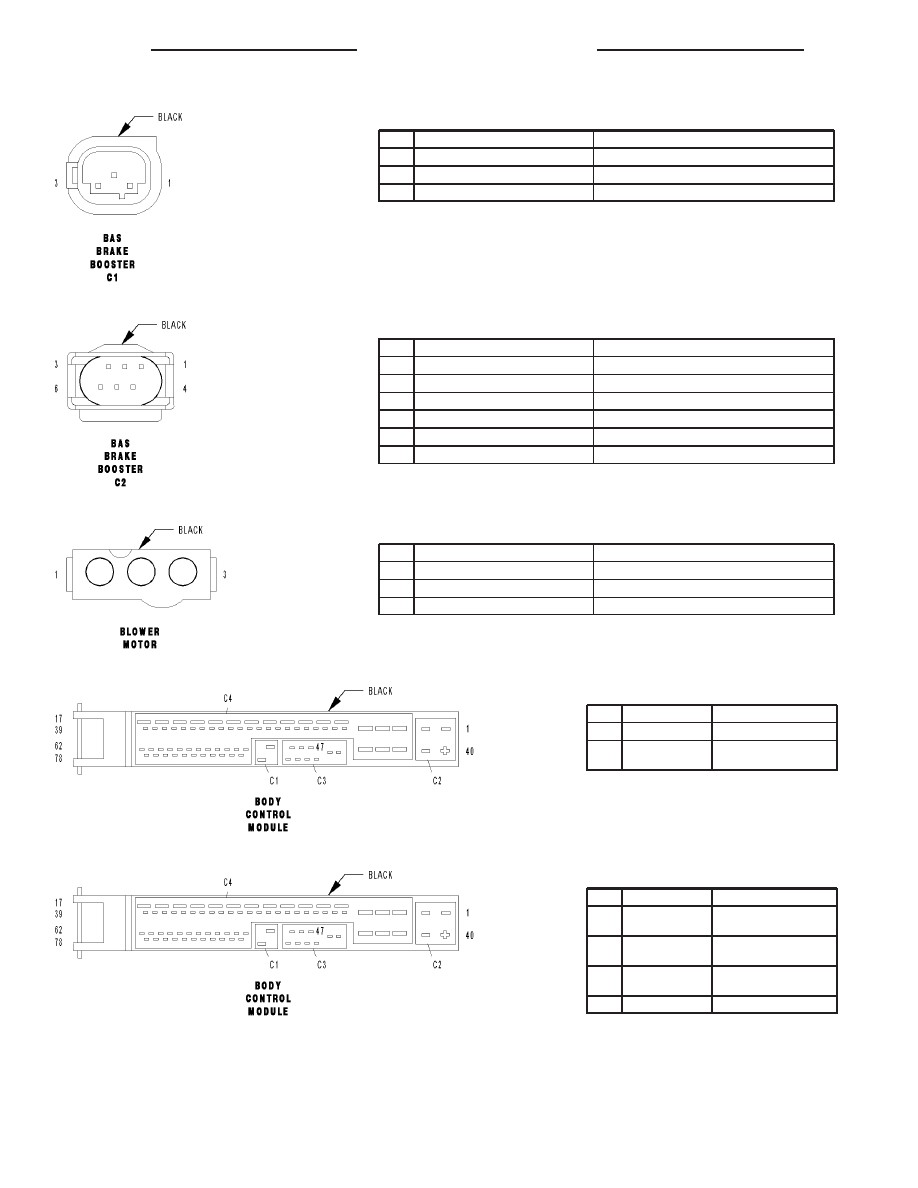

BAS BRAKE BOOSTER C1 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

20PK/YL

5 VOLT SUPPLY

2

20VT/DG

BAS TRAVEL SENSOR SIGNAL

3

20YL/DG

SENSOR GROUND

BAS BRAKE BOOSTER C2 - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

20GY

BAS RELEASE SWITCH SENSOR (RELEASED)

2

20PK

12 VOLT SUPPLY

3

18YL/VT

BAS RELEASE SWITCH SENSOR (APPLIED)

4

18DG/BL

5 VOLT SUPPLY

5

20BK/VT

BAS CONTROL

6

-

-

BLOWER MOTOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

14BR

BLOWER MOTOR GROUND

2

20WT/PK

BLOWER MOTOR CONTROL

3

14RD

FUSED B(+)

BODY CONTROL MODULE C1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

50

20RD

12 VOLT SUPPLY

67

20BR

CONTROL MODULE COOL-
ING FAN CONTROL

BODY CONTROL MODULE C2 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

14RD

WIPER LOW SPEED CON-
TROL

2

14DG

WIPER HIGH SPEED CON-
TROL

40

14WT

WIPER PARK SWITCH
SENSE

41

14BK

12 VOLT SUPPLY

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

ZH
