CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE SYSTEM OVERVOLTAGE

ZH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 5

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE SYSTEM OVERVOLTAGE (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on. The Central Locking Pump/Security System Module (CLP/SSM) monitors the
Fused B(+) circuit at all times for proper system voltage.

•

Set Condition: If the voltage is above 16 volts, the Diagnostic Trouble Code (DTC) is set.

POSSIBLE CAUSES

SYSTEM VOLTAGE HIGH

GROUND CIRCUIT OPEN

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE

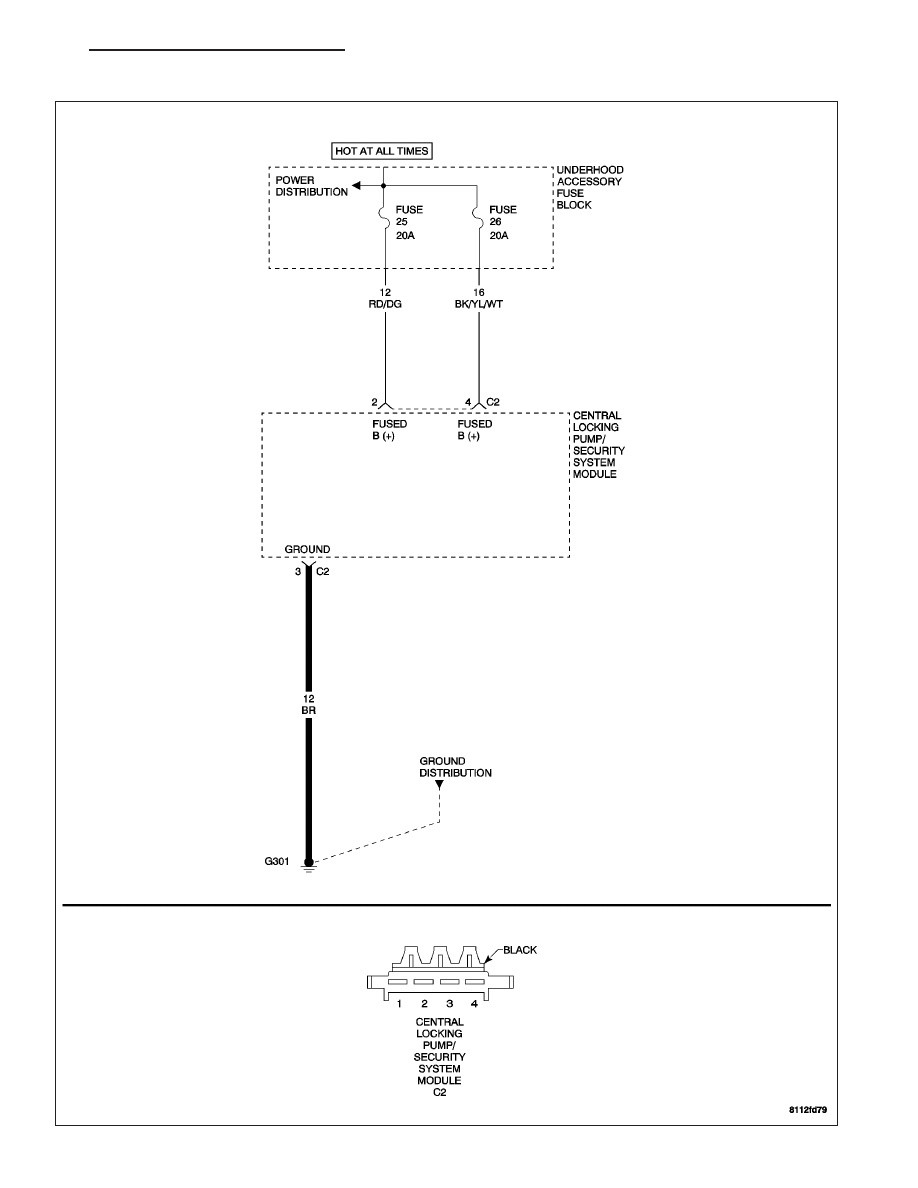

For a complete Vehicle Theft Security System Circuit Diagram, (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECU-
RITY - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

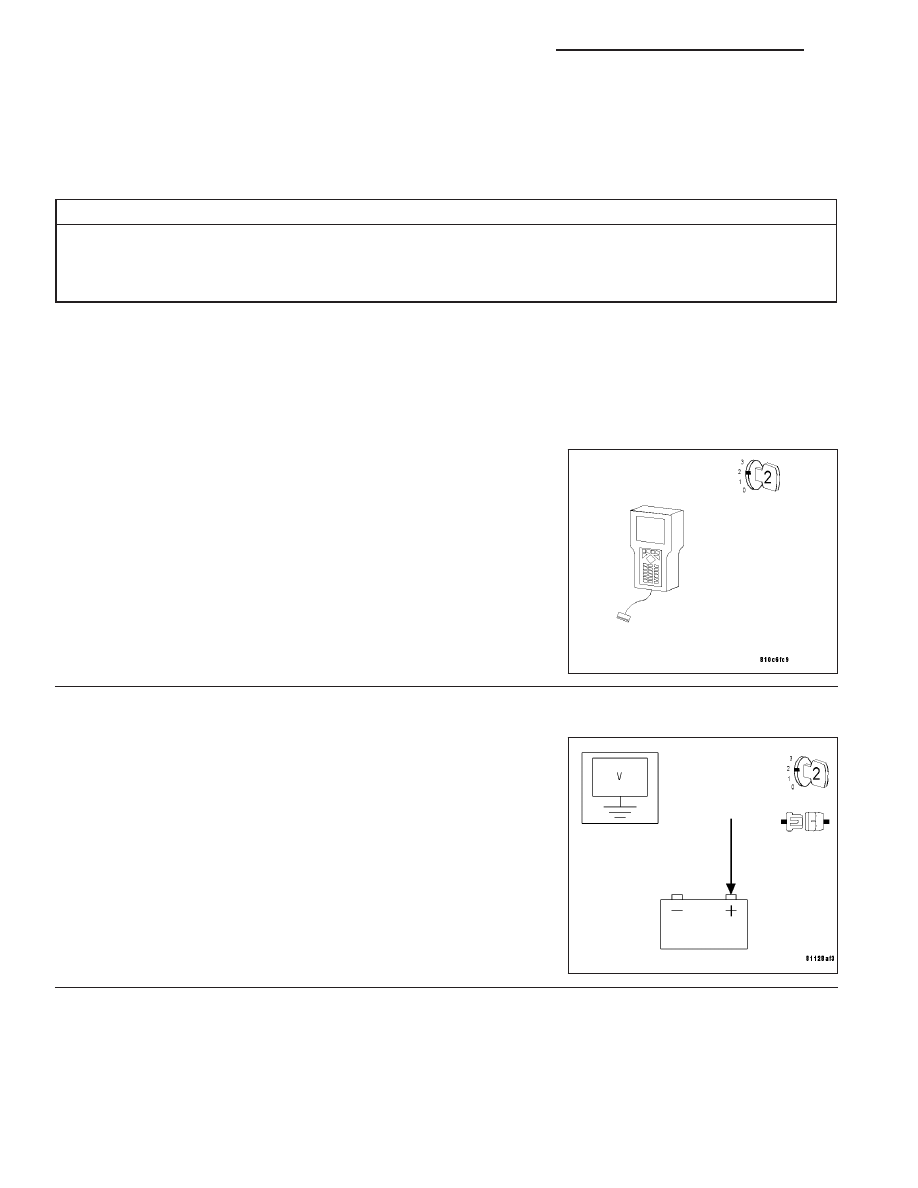

WITH THE DRB III

T

, READ DTCs

Turn the ignition on.

With the DRB III

T

, erase DTCs.

Turn the ignition off.

Turn the ignition on.

Start the engine.

With the DRB III

T

, read DTCs.

Does the DRB III

T

display a System Overvoltage DTC?

Yes

>> Go to 2

No

>> The condition that caused this DTC to set is currently not

present. Inspect the related wiring harness for a possible
intermittent condition.

2.

MEASURE THE BATTERY VOLTAGE

Turn the ignition off.

Disconnect the CLP/SSM harness connector.

Note: Check connectors - Clean/repair as necessary.
Start the engine.

Raise the engine speed above 1800 RPM.

Measure the battery voltage.

Is the voltage above 16 volts?

Yes

>> Refer to the appropriate service information for charging

system testing and repair.

Perform VTSS VERIFICATION TEST.

No

>> Go to 3

8Q - 6

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ZH

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE SYSTEM OVERVOLTAGE (CONTINUED)

3.

MEASURE THE RESISTANCE OF THE GROUND CIRCUIT

Turn the ignition off.

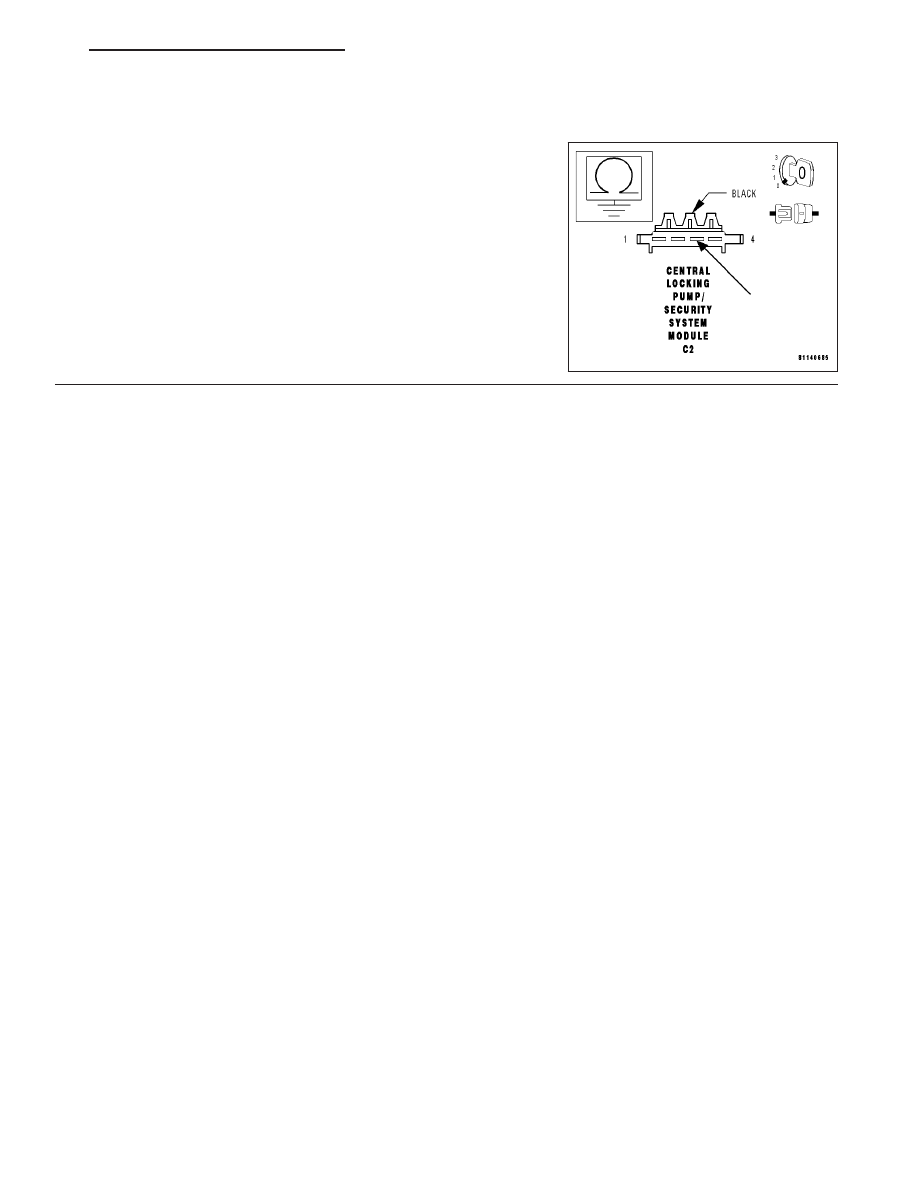

Measure the resistance between ground and the Ground circuit.

Is the resistance below 1.0 ohm?

Yes

>> Replace the Central Locking Pump/Security System Mod-

ule. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECU-
RITY/SENTRY

KEY

REMOTE

ENTRY

MODULE

-

REMOVAL).

Perform VTSS VERIFICATION TEST.

No

>> Repair the Ground circuit for an open.

Perform VTSS VERIFICATION TEST.

ZH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 7

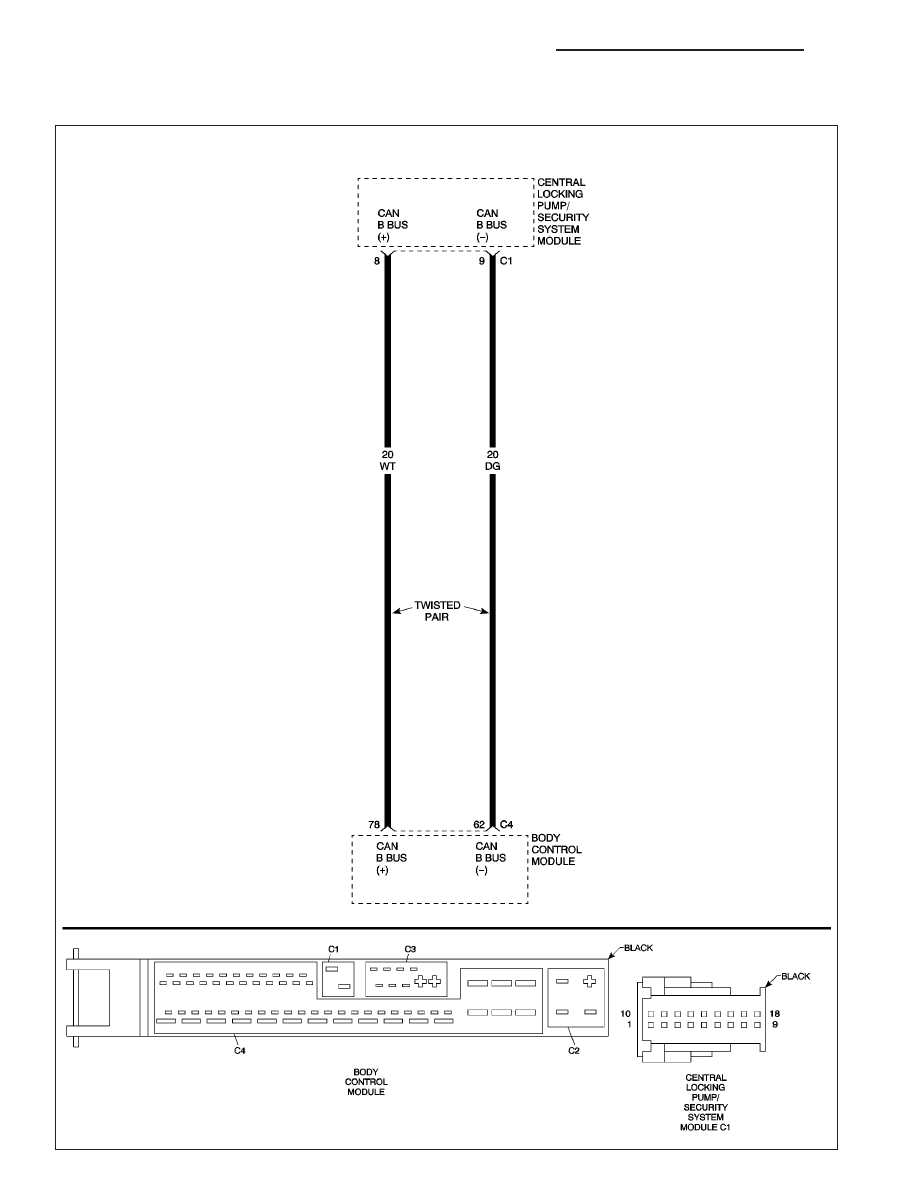

NO COMMUNICATION WITH BCM AND CENTRAL LOCKING PUMP/SECURITY
