CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE SYSTEM UNDERVOLTAGE

8Q - 2

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ZH

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE SYSTEM UNDERVOLTAGE (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on. The Central Locking Pump/Security System Module (CLP/SSM) monitors the
Fused B(+) circuit voltage for proper system voltage.

•

Set Condition: If the voltage is below 11 volts, the Diagnostic Trouble Code (DTC) is set.

POSSIBLE CAUSES

BATTERY VOLTAGE LOW

FUSED B(+) CIRCUIT HIGH RESISTANCE

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE

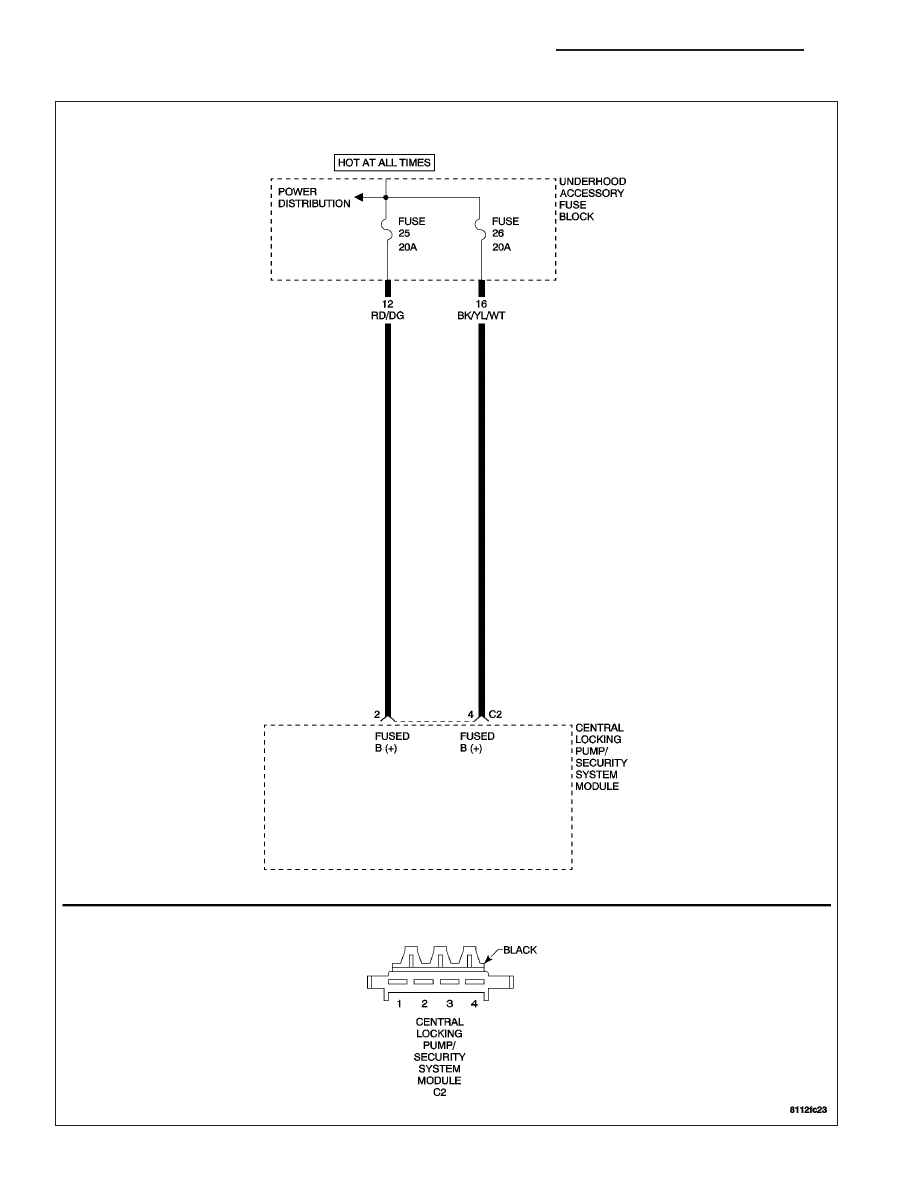

For a complete Vehicle Theft Security System Circuit Diagram, (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECU-
RITY - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

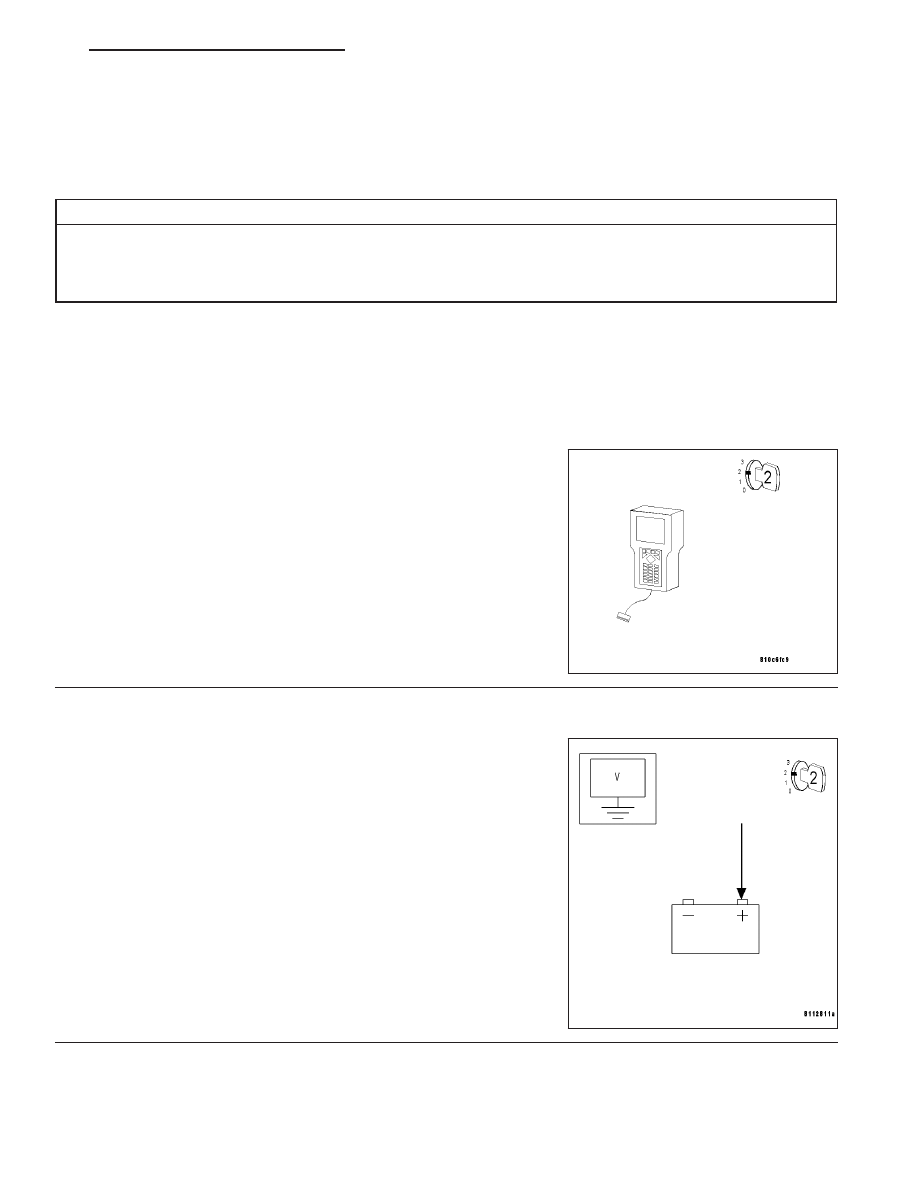

1.

WITH THE DRB III

T

, READ DTCs

Turn the ignition on.

With the DRB III

T

, erase DTCs.

Turn the ignition off.

Turn the ignition on.

Start the engine.

With the DRB III

T

, read DTCs.

Does the DRB III

T

display a System Undervoltage DTC?

Yes

>> Go to 2

No

>> The condition that caused this DTC to set is currently not

present. Inspect the related wiring harness for a possible
intermittent condition.

2.

MEASURE THE BATTERY VOLTAGE

Measure the battery voltage with the engine running.

Is the battery voltage below 10 volts?

Yes

>> Refer to the appropriate service information for charging

system testing and repair.

Perform VTSS VERIFICATION TEST.

No

>> Go to 3

ZH

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 3

CENTRAL LOCKING PUMP/SECURITY SYSTEM MODULE SYSTEM UNDERVOLTAGE (CONTINUED)

3.

MEASURE THE VOLTAGE OF THE FUSED B(+) CIRCUIT

Turn the ignition off.

Disconnect the CLP/SSM harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

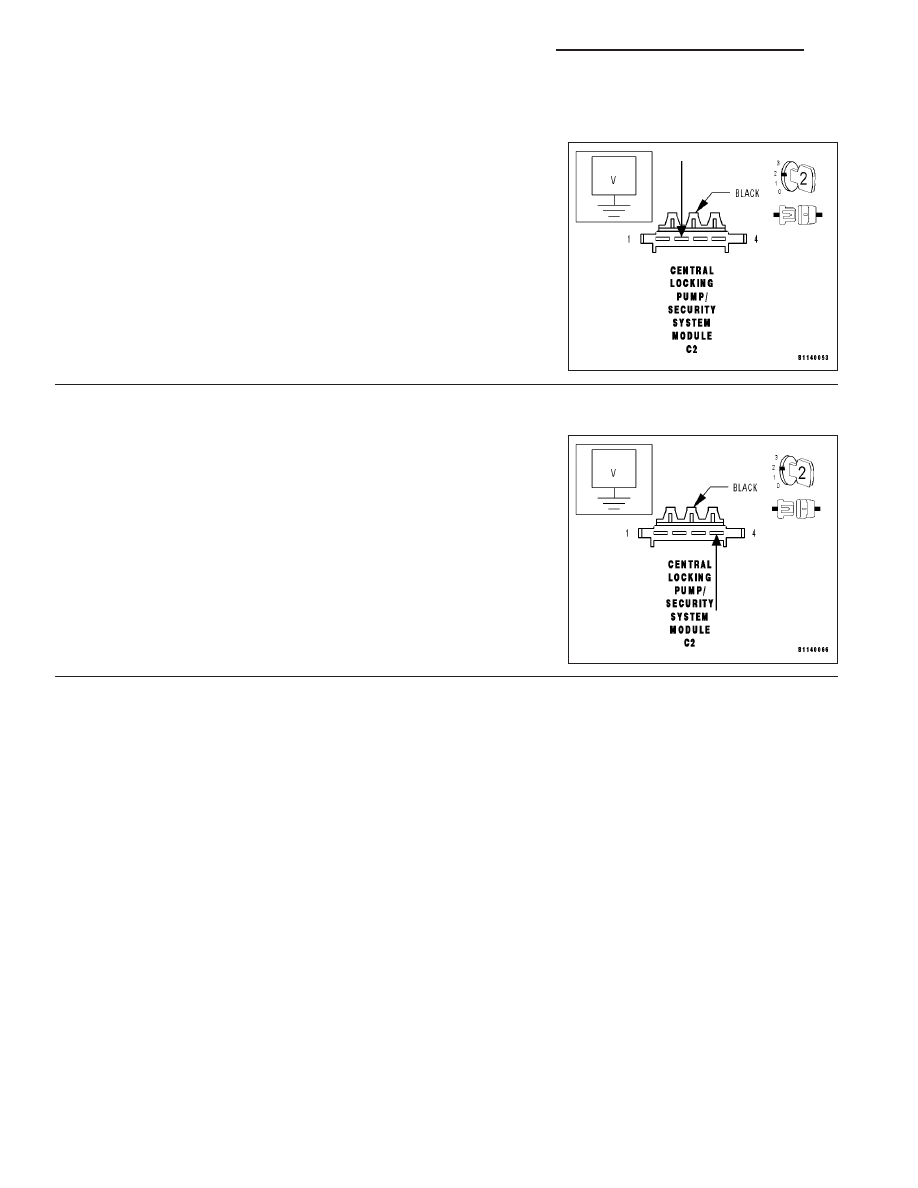

Measure the voltage of the Fused B(+) circuit (cavity 2) at the CLP/
SSM C2 harness connector.

Is the voltage above 11 volts?

Yes

>> Go to 4

No

>> Repair the Fused B(+) circuit for high resistance.

Perform VTSS VERIFICATION TEST.

4.

MEASURE THE VOLTAGE OF THE FUSED B(+) CIRCUIT

Measure the voltage of the Fused B(+) circuit (cavity 4) at the CLP/
SSM C2 harness connector.

Is the voltage above 11 volts?

Yes

>> Replace the Central Locking Pump/Security System Mod-

ule. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECU-
RITY/SENTRY

KEY

REMOTE

ENTRY

MODULE

-

REMOVAL).

Perform VTSS VERIFICATION TEST.

No

>> Repair the Fused B(+) circuit for high resistance.

Perform VTSS VERIFICATION TEST.
