DRIVER SEAT BELT SWITCH CIRCUIT (CONTINUED)

2.

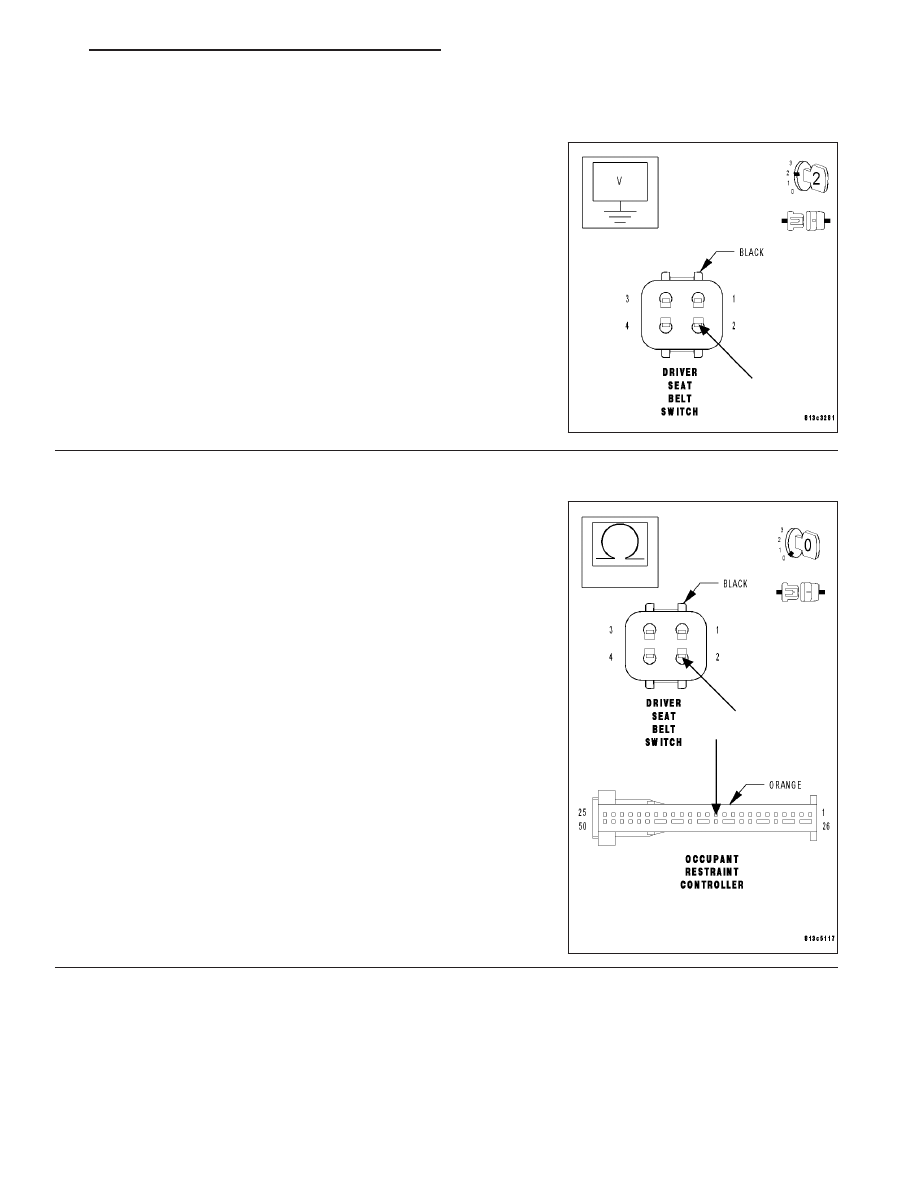

MEASURE THE VOLTAGE OF THE DRIVER SEAT BELT SWITCH SENSE CIRCUIT

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the ORC connector.

Note: Check connectors - Clean/repair as necessary.

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
Measure the voltage of the Driver Seat Belt Switch Sense circuit at the
Driver Seat Belt Switch harness connector.

Is voltage present?

Yes

>> Repair the Driver Seat Belt Switch Sense circuit for a short

to voltage.

Perform AIRBAG VERIFICATION TEST.

No

>> Go to 3

3.

MEASURE THE RESISTANCE OF THE DRIVER SEAT BELT SWITCH SENSE CIRCUIT

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.
Measure the resistance of the Driver Seat Belt Switch Sense circuit
between the ORC and the Driver Seat Belt Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 4

No

>> Repair the Driver Seat Belt Switch Sense circuit for an

open.

Perform AIRBAG VERIFICATION TEST.

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 55

DRIVER SEAT BELT SWITCH CIRCUIT (CONTINUED)

4.

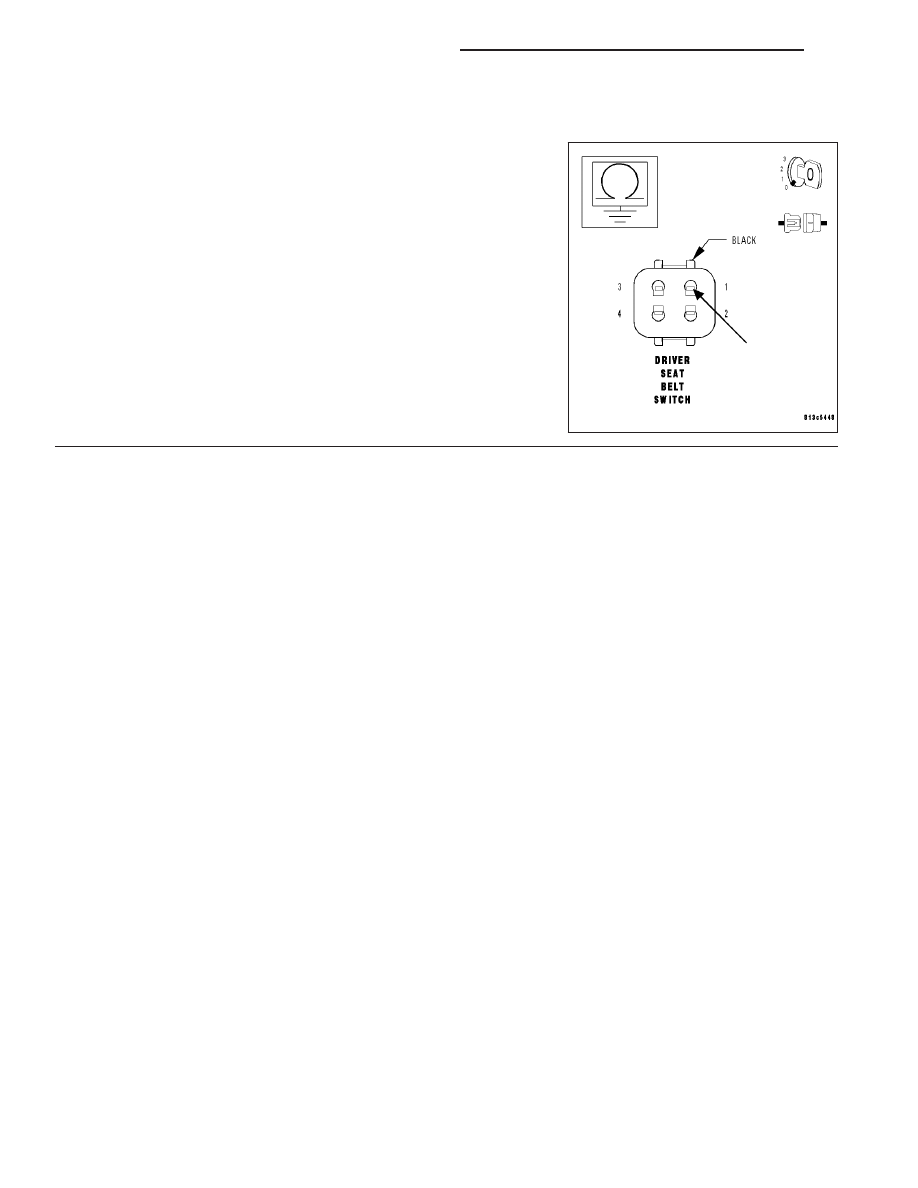

MEASURE THE RESISTANCE OF THE DRIVER SEAT BELT SWITCH GROUND CIRCUIT

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.
Measure the resistance of the ground circuit at the Driver Seat Belt
Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Occupant Restraint Controller. (Refer to 8 -

ELECTRICAL/RESTRAINTS/OCCUPANT

RESTRAINT

CONTROLLER - REMOVAL).

WARNING: IF THE OCCUPANT RESTRAINT CONTROLLER IS
DROPPED AT ANY TIME, IT MUST BE REPLACED.

Perform AIRBAG VERIFICATION TEST.

No

>> Repair the Driver Seat Belt Switch ground circuit for an

open.

Perform AIRBAG VERIFICATION TEST.

8O - 56

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH

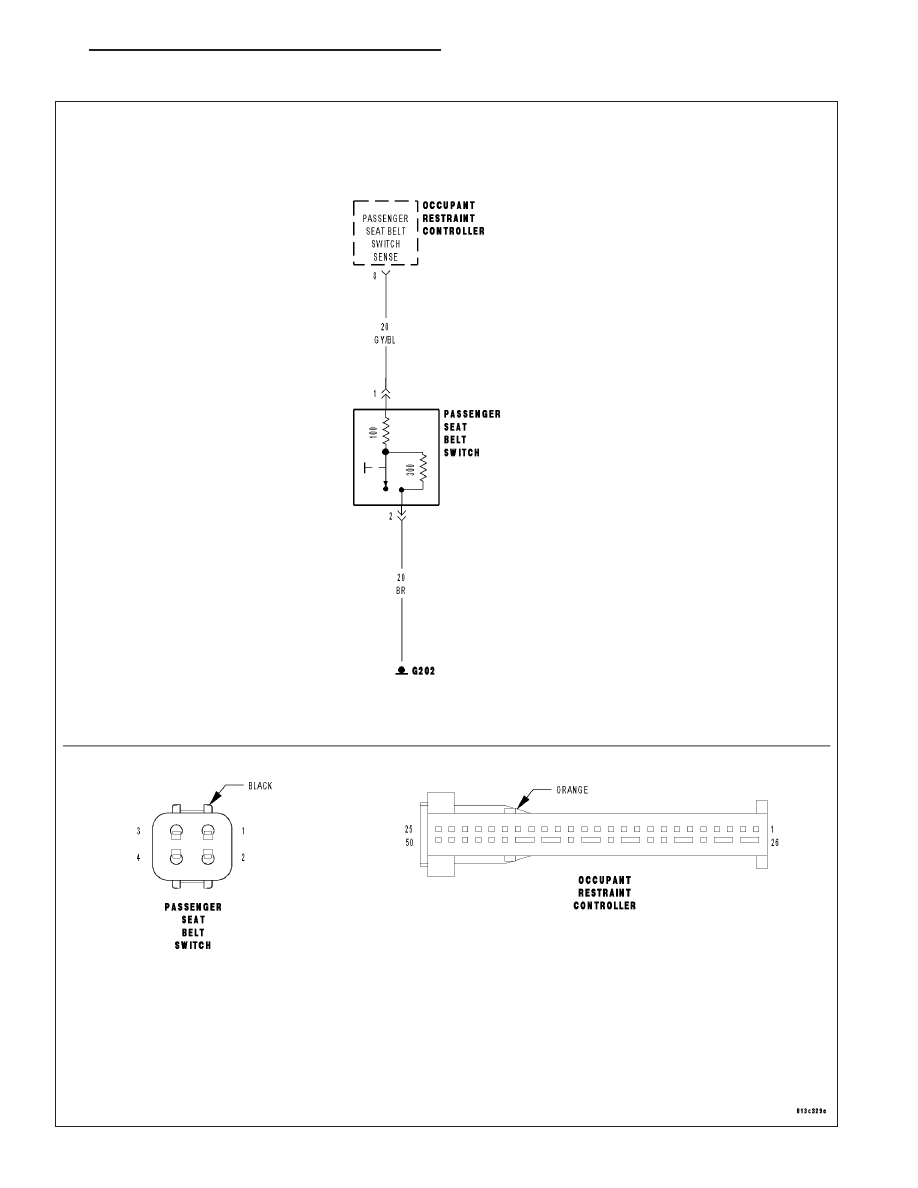

PASSENGER SEAT BELT SWITCH CIRCUIT

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 57

PASSENGER SEAT BELT SWITCH CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: The Occupant Restraint Controller (ORC) monitors the Passenger Seat Belt Switch Sense
circuit anytime the ignition is on.

•

Set Condition: The DTC will set if the ORC detects a communication fault between the ORC and the Passen-
ger Seat Belt Switch.

POSSIBLE CAUSES

PASSENGER SEAT BELT SWITCH SENSE CIRCUIT SHORTED

PASSENGER SEAT BELT SWITCH SENSE CIRCUIT OPEN

PASSENGER SEAT BELT SWITCH

OCCUPANT RESTRAINT CONTROLLER

For a complete Restraints System Circuit Diagram, (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

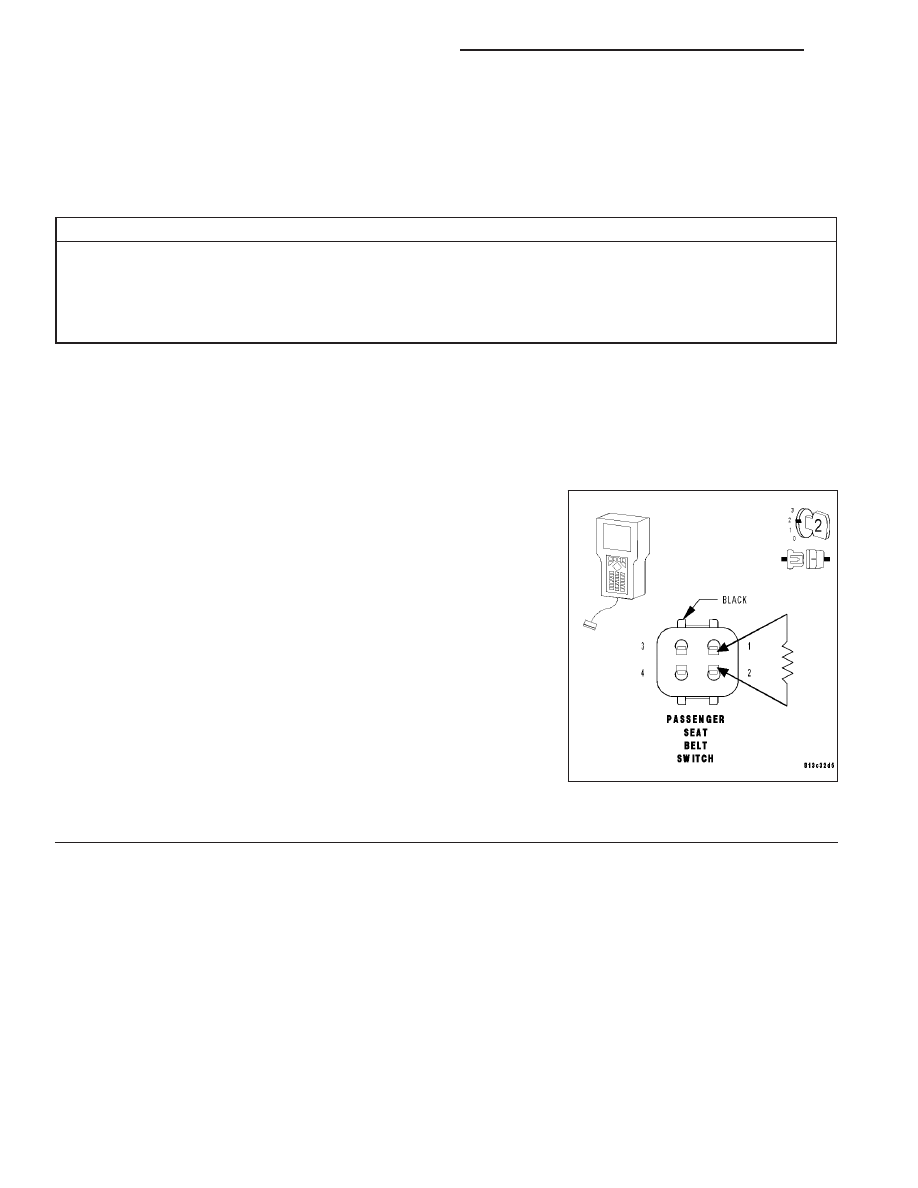

READ DTCs WITH THE DRB III

T

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

Note: Ensure the battery is fully charged.

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the Passenger Seat Belt Switch connector.

Note: Check connectors - Clean/repair as necessary.
Connect a 100

V

jumper wire at the Passenger Seat Belt Switch con-

nector.

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
With the DRB III

T

, read the DTCs.

Does the DRB III

T

display a Passenger Seat Belt Switch DTC?

Yes

>> Go to 2

No

>> Replace the Passenger Seat Belt Switch. (Refer to 8 -

ELECTRICAL/RESTRAINTS/SEAT BELT & RETRACTOR - REMOVAL).

Perform AIRBAG VERIFICATION TEST.
