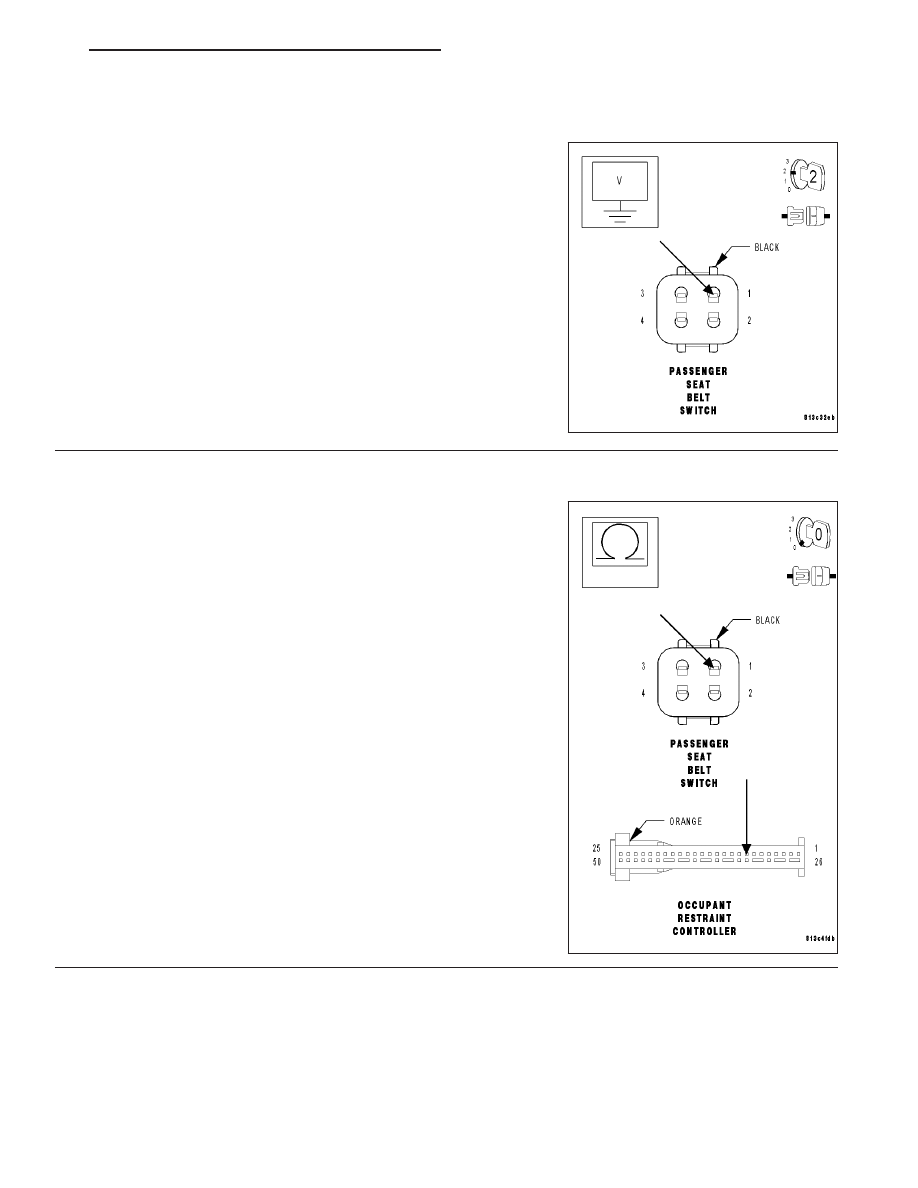

PASSENGER SEAT BELT SWITCH CIRCUIT (CONTINUED)

2.

MEASURE THE VOLTAGE OF THE PASSENGER SEAT BELT SWITCH SENSE CIRCUIT

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the ORC connector.

Note: Check connectors - Clean/repair as necessary.

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
Measure the voltage of the Passenger Seat Belt Switch Sense circuit
at the Passenger Seat Belt Switch harness connector.

Is voltage present?

Yes

>> Repair the Passenger Seat Belt Switch Sense circuit for a

short to voltage.

Perform AIRBAG VERIFICATION TEST.

No

>> Go to 3

3.

MEASURE THE RESISTANCE OF THE PASSENGER SEAT BELT SWITCH SENSE CIRCUIT

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.
Measure the resistance of the Passenger Seat Belt Switch Sense cir-
cuit between the ORC and the Passenger Seat Belt Switch harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 4

No

>> Repair the Passenger Seat Belt Switch Sense circuit for

an open.

Perform AIRBAG VERIFICATION TEST.

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 59

PASSENGER SEAT BELT SWITCH CIRCUIT (CONTINUED)

4.

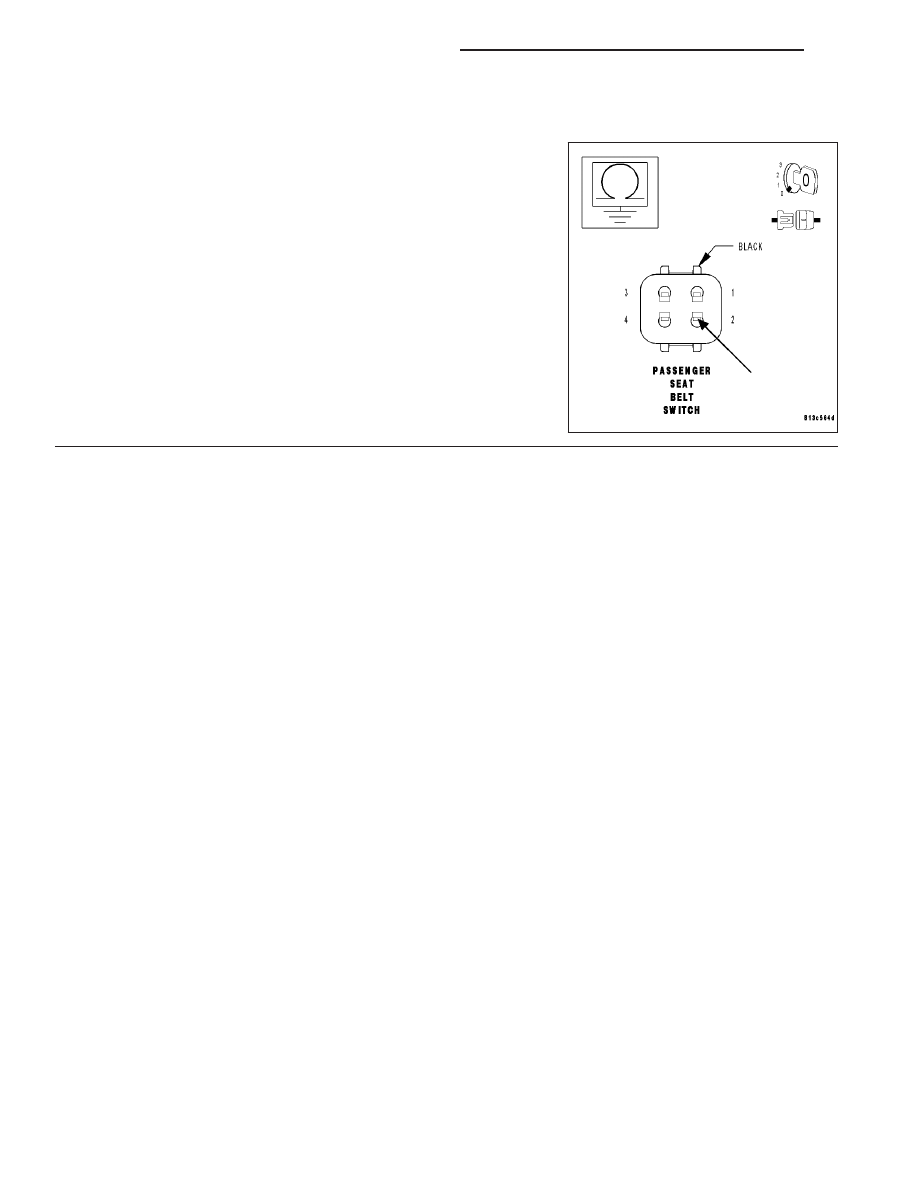

MEASURE THE RESISTANCE OF THE PASSENGER SEAT BELT SWITCH GROUND CIRCUIT

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.
Measure the resistance of the ground circuit at the Passenger Seat
Belt Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Occupant Restraint Controller. (Refer to 8 -

ELECTRICAL/RESTRAINTS/OCCUPANT

RESTRAINT

CONTROLLER - REMOVAL).

WARNING: IF THE OCCUPANT RESTRAINT CONTROLLER IS
DROPPED AT ANY TIME, IT MUST BE REPLACED.

Perform AIRBAG VERIFICATION TEST.

No

>> Repair the Passenger Seat Belt Switch ground circuit for

an open.

Perform AIRBAG VERIFICATION TEST.

8O - 60

RESTRAINTS - ELECTRICAL DIAGNOSTICS

ZH

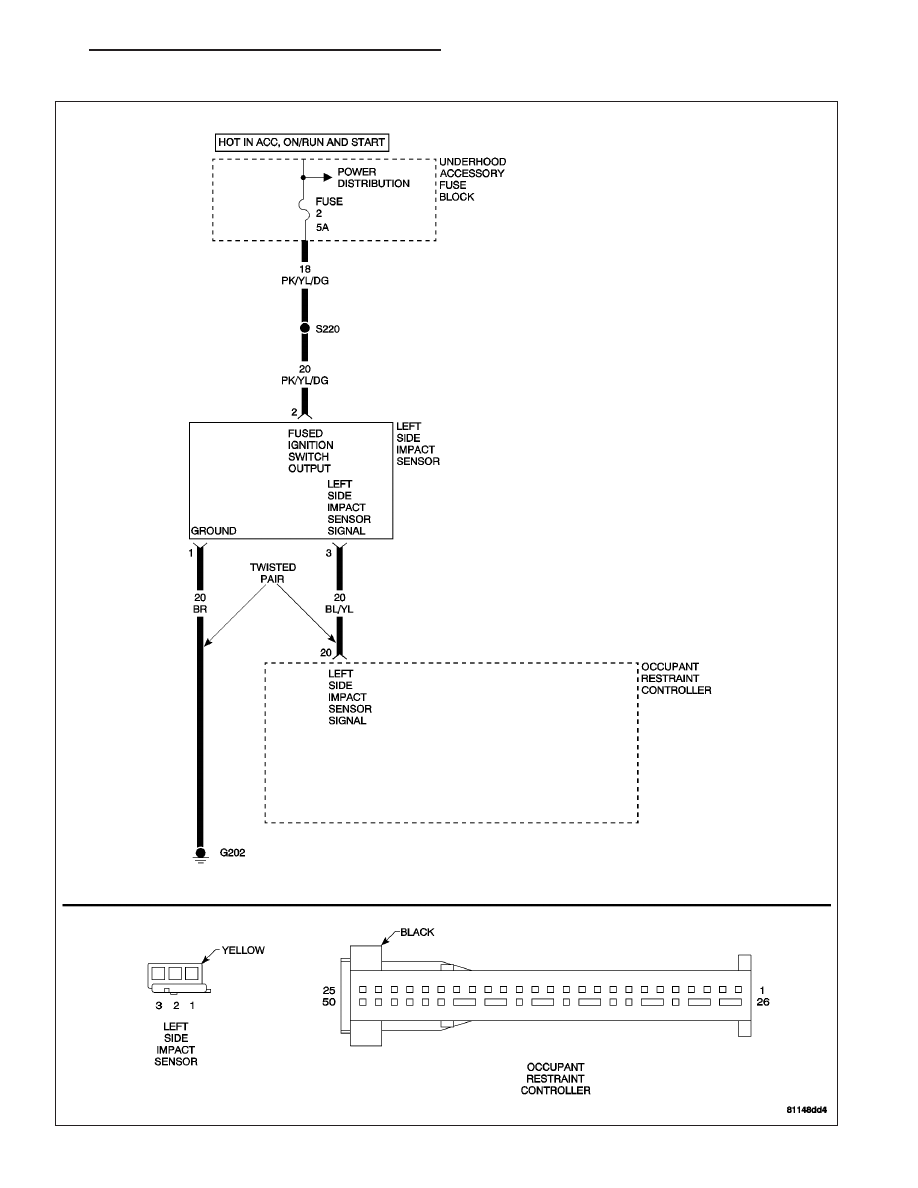

LEFT SIDE IMPACT SENSOR SIGNAL CIRCUIT

ZH

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 61

LEFT SIDE IMPACT SENSOR SIGNAL CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on. The Occupant Restraint Controller (ORC) monitors the status of the Left
Side Impact Sensor Signal circuit.

•

Set Condition: The DTC will set if a circuit failure is detected between the ORC and the Left Side Impact
Sensor.

POSSIBLE CAUSES

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

LEFT SIDE IMPACT SENSOR SIGNAL CIRCUIT OPEN

LEFT SIDE IMPACT SENSOR SIGNAL CIRCUIT SHORT

LEFT SIDE IMPACT SENSOR

OCCUPANT RESTRAINT CONTROLLER

For a complete Restraints System Circuit Diagram, (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

MEASURE LEFT SIDE IMPACT SENSOR FUSED IGNITION SWITCH OUTPUT VOLTAGE

Note: Inspect Fuse 2 located in the Underhood Accessory Fuse
Block. If the fuse is open, repair the cause of the open first
before continuing.

Note: When reconnecting the Airbag System components, the
ignition must be turned off and the battery must be disconnected.

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.
Disconnect the Left Side Impact Sensor harness connector.

Note: Check connectors - Clean/repair as necessary.

WARNING: TURN THE IGNITION ON, THEN RECONNECT THE
BATTERY.
Measure the voltage of the Fused Ignition Switch Output circuit at the
Left Side Impact Sensor harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Left Side Impact Sensor Fused Ignition Switch Output circuit.

Perform AIRBAG VERIFICATION TEST.
