*LEFT POWER MIRROR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

OPEN LEFT POWER MIRROR HORIZONTAL MOTOR CIRCUIT

OPEN LEFT POWER MIRROR VERTICAL MOTOR CIRCUIT

LEFT POWER MIRROR

POWER MIRROR SWITCH

For a complete Power Mirrors Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMATICS AND
DIAGRAMS).

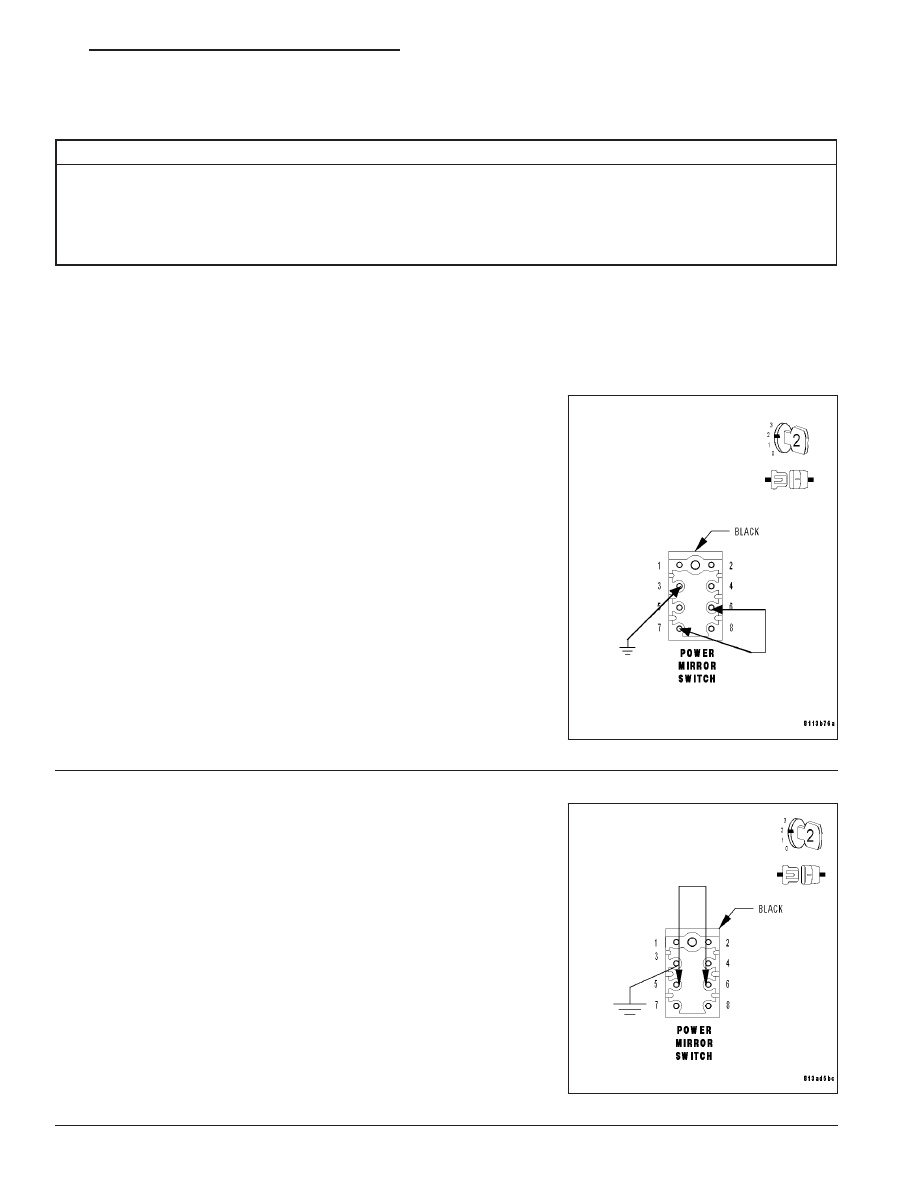

Diagnostic Test

1.

TEST THE LEFT POWER MIRROR HORIZONTAL MOTOR

Turn the ignition off.

Disconnect the Power Mirror Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire between cavity 3 and ground of the Power Mir-
ror Switch harness connector.

Turn the ignition on.

Connect a jumper wire between cavity 6 and cavity 7 of the Power
Mirror Switch harness connector.

With the jumper wires connected, does the Left Power Mirror
Horizontal Motor Run?

Yes

>> Go To 2

No

>> Go To 3

2.

TEST THE LEFT POWER MIRROR VERTICAL MOTOR

With the ignition on.

With the jumper wire between cavity 3 and ground of the Power Mirror
Switch harness connector still connected.

Disconnect jumper wire from cavity 7 and connect it to cavity 5 of the
Power Mirror Switch harness connector.

With the jumper wires connected, does the Left Power Mirror
Vertical Motor Run?

Yes

>> Replace the Power Mirror Switch. (Refer to 8 - ELECTRI-

CAL/POWER MIRRORS/POWER MIRROR SWITCH -
REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go To 4

ZH

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 53

*LEFT POWER MIRROR INOPERATIVE (CONTINUED)

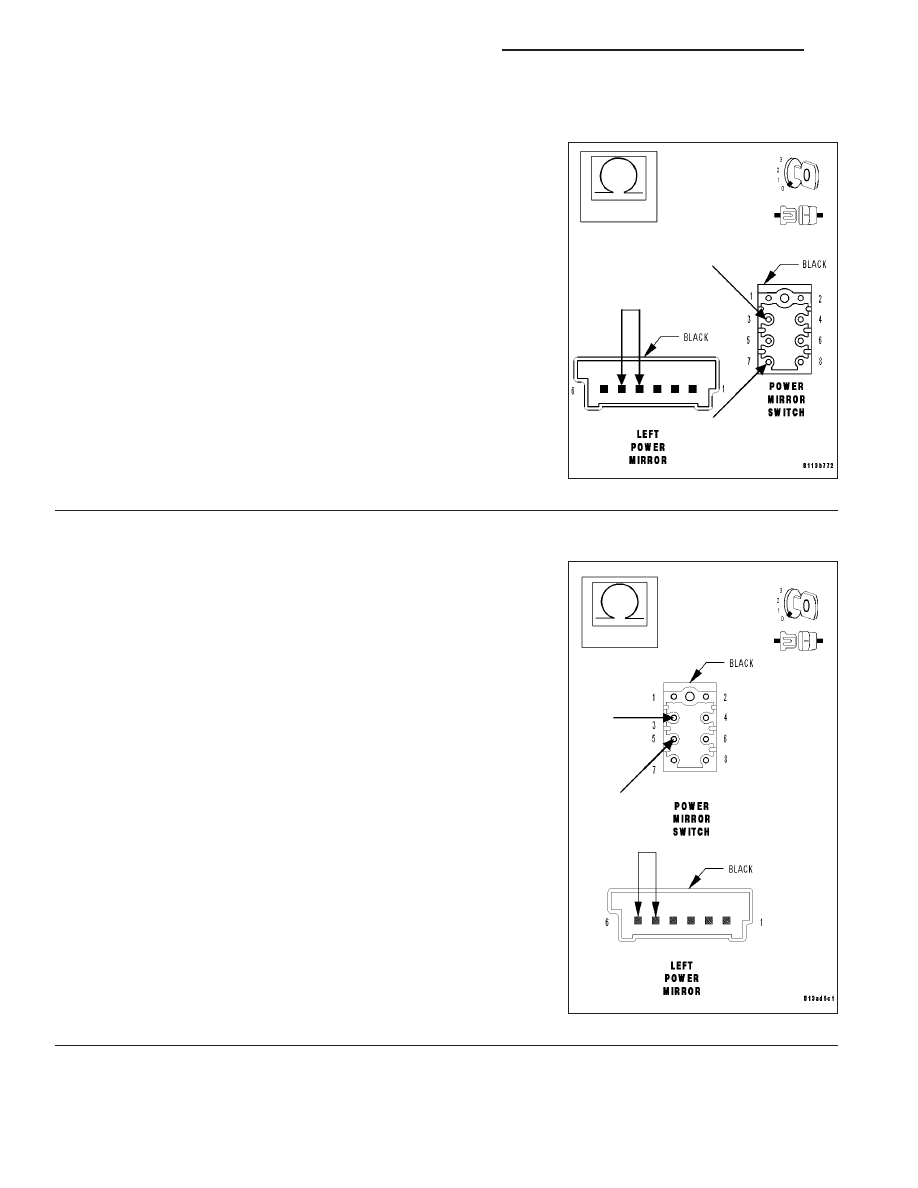

3.

MEASURE LEFT POWER MIRROR HORIZONTAL MOTOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect all jumper wires.

Disconnect the Left Power Mirror pigtail harness connector.

Note: The Power Mirror pigtail harness connector can be
accessed by removing the small square access panel located at
the top front corner of the door panel.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire between cavity 4 and cavity 5 of the Left
Power Mirror pigtail harness connector.

Measure the resistance between cavity 3 and cavity 7 of the Power
Mirror Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Left Power Mirror. (Refer to 8 - ELECTRICAL/

POWER MIRRORS/SIDEVIEW MIRROR - REMOVAL).

No

>> Repair the Left Power Mirror Horizontal Motor circuit for an

open.

Perform BODY VERIFICATION TEST.

4.

MEASURE LEFT POWER MIRROR VERTICAL MOTOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect all jumper wires.

Disconnect the Left Power Mirror pigtail harness connector.

Note: The Power Mirror pigtail harness connector can be
accessed by removing the small square access panel located at
the top front corner of the door panel.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire between cavity 6 and cavity 5 of the Left
Power Mirror pigtail harness connector.

Measure the resistance between cavity 3 and cavity 5 of the Power
Mirror Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Left Power Mirror. (Refer to 8 - ELECTRICAL/

POWER MIRRORS/SIDEVIEW MIRROR - REMOVAL).

No

>> Repair the Left Power Mirror Vertical Motor circuit for an

open.

Perform BODY VERIFICATION TEST.

8N - 54

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

ZH

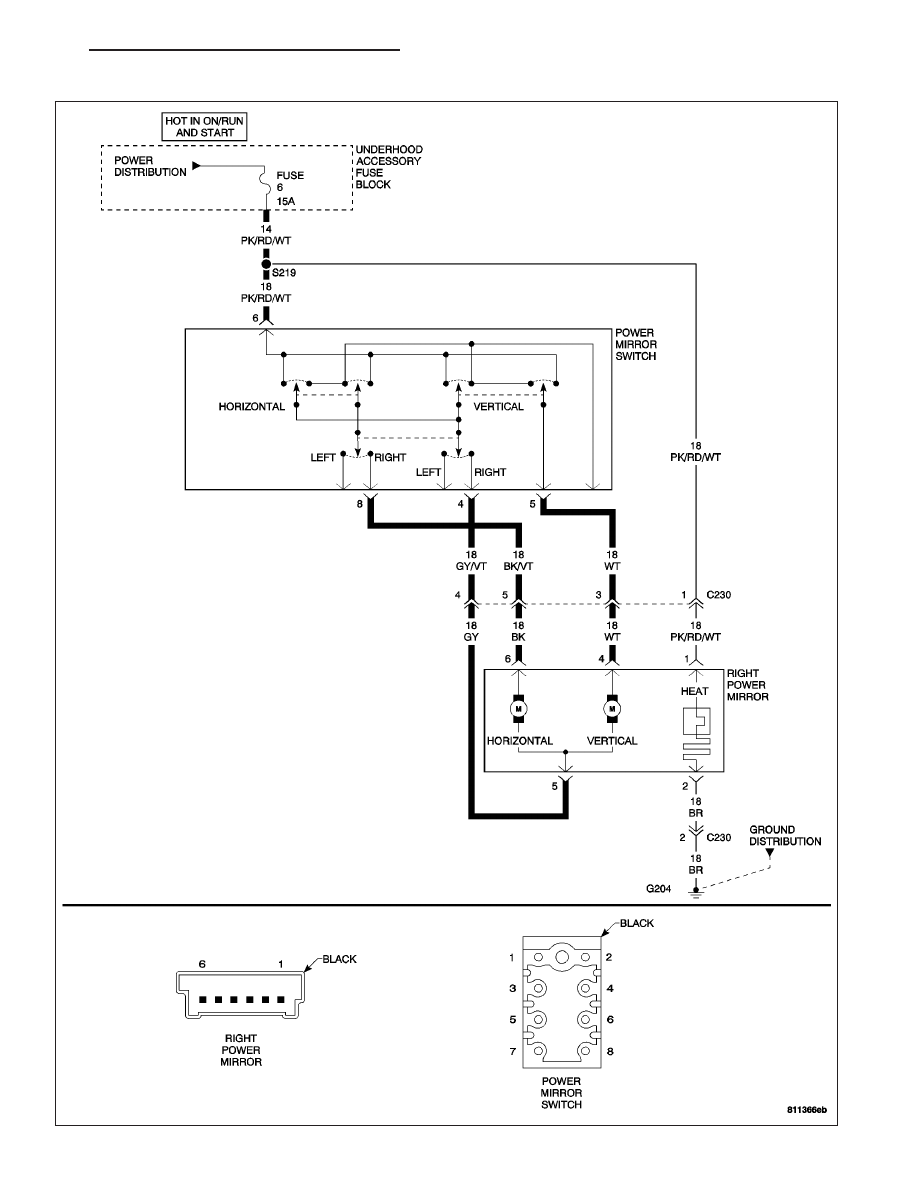

*RIGHT POWER MIRROR INOPERATIVE

ZH

POWER MIRRORS - ELECTRICAL DIAGNOSTICS

8N - 55

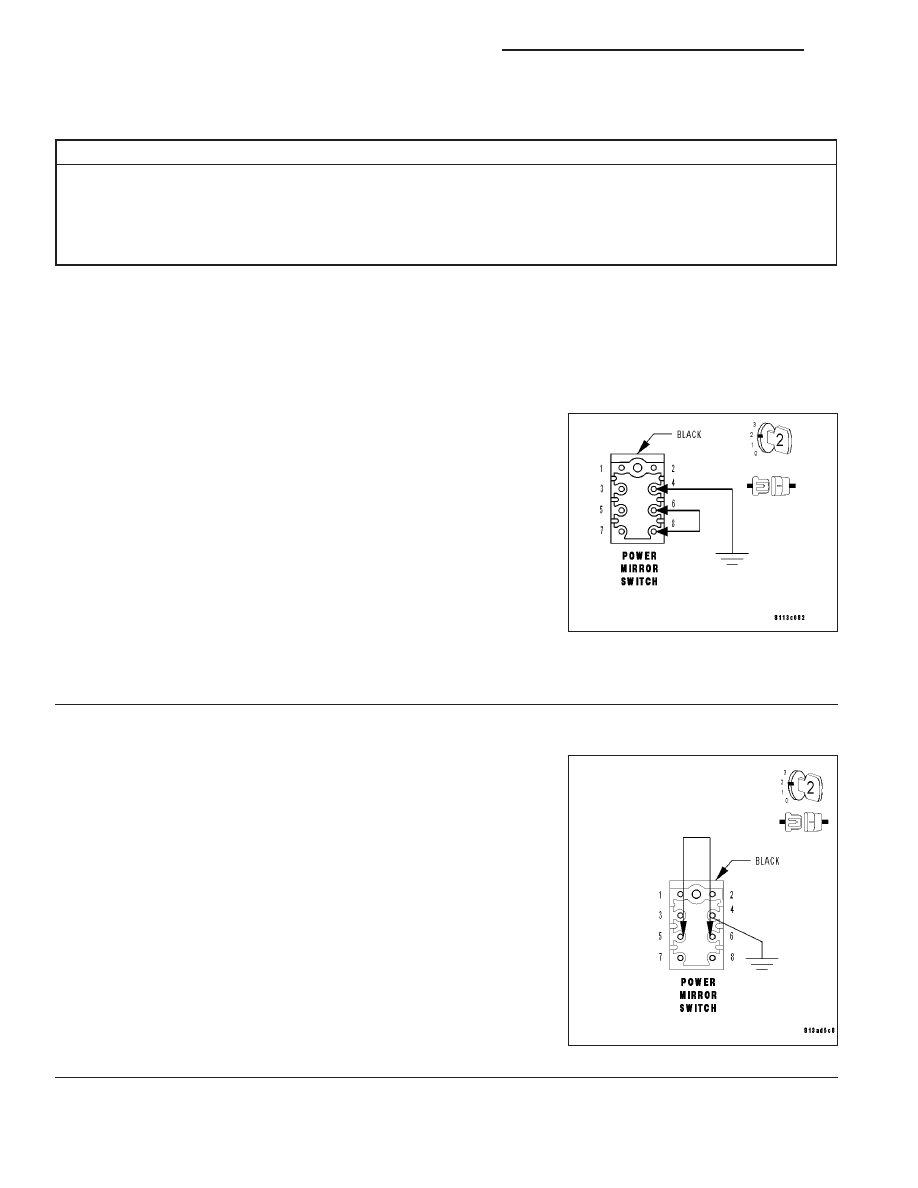

*RIGHT POWER MIRROR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

OPEN RIGHT POWER MIRROR HORIZONTAL MOTOR CIRCUIT

OPEN RIGHT POWER MIRROR VERTICAL MOTOR CIRCUIT

RIGHT POWER MIRROR

POWER MIRROR SWITCH

For a complete Power Mirrors Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER MIRRORS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

TEST THE RIGHT POWER MIRROR HORIZONTAL MOTOR

Turn the ignition off.

Disconnect the Power Mirror Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire between cavity 4 and ground of the Power Mir-
ror Switch harness connector.

Turn the ignition on.

Connect a jumper wire between cavity 6 and cavity 8 of the Power
Mirror Switch harness connector.

With the jumper wires connected, does the Right Power Mirror
Horizontal Motor Run?

Yes

>> Go To 2

Perform BODY VERIFICATION TEST.

No

>> Go to 3

2.

TEST THE RIGHT POWER MIRROR VERTICAL MOTOR

With the ignition on.

With the jumper wire between cavity 4 and ground of the Power Mirror
Switch harness connector still connected.

Disconnect jumper wire from cavity 8 and connect it to cavity 5 of the
Power Mirror Switch harness connector.

With the jumper wires connected, does the Right Power Mirror
Vertical Motor Run?

Yes

>> Replace the Power Mirror Switch. (Refer to 8 - ELECTRI-

CAL/POWER MIRRORS/POWER MIRROR SWITCH -
REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 4

8N - 56

POWER MIRRORS - ELECTRICAL DIAGNOSTICS
