DOOR LOCK/DOOR UNLOCK SWITCH SENSE CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Continuous.

•

Set Condition: The Central Locking Pump/Security System Module (CLP/SSM) reports a short to power,
ground, or an open circuit failure that is detected between the Body Control Module (BCM) and the Sentry Key
Remote Entry Module (SKREEM) on the Door Lock/Unlock Switch Sense circuit.

POSSIBLE CAUSES

DOOR LOCK/UNLOCK SWITCH SENSE CIRCUIT SHORTED TO VOLTAGE

DOOR LOCK/UNLOCK SWITCH SENSE CIRCUITS SHORTED TOGETHER

DOOR LOCK/UNLOCK SWITCH SENSE CIRCUIT SHORTED TO GROUND

DOOR LOCK/UNLOCK SWITCH SENSE CIRCUIT OPEN

BODY CONTROL MODULE INTERNAL FAILURE

For a complete Power Locks Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

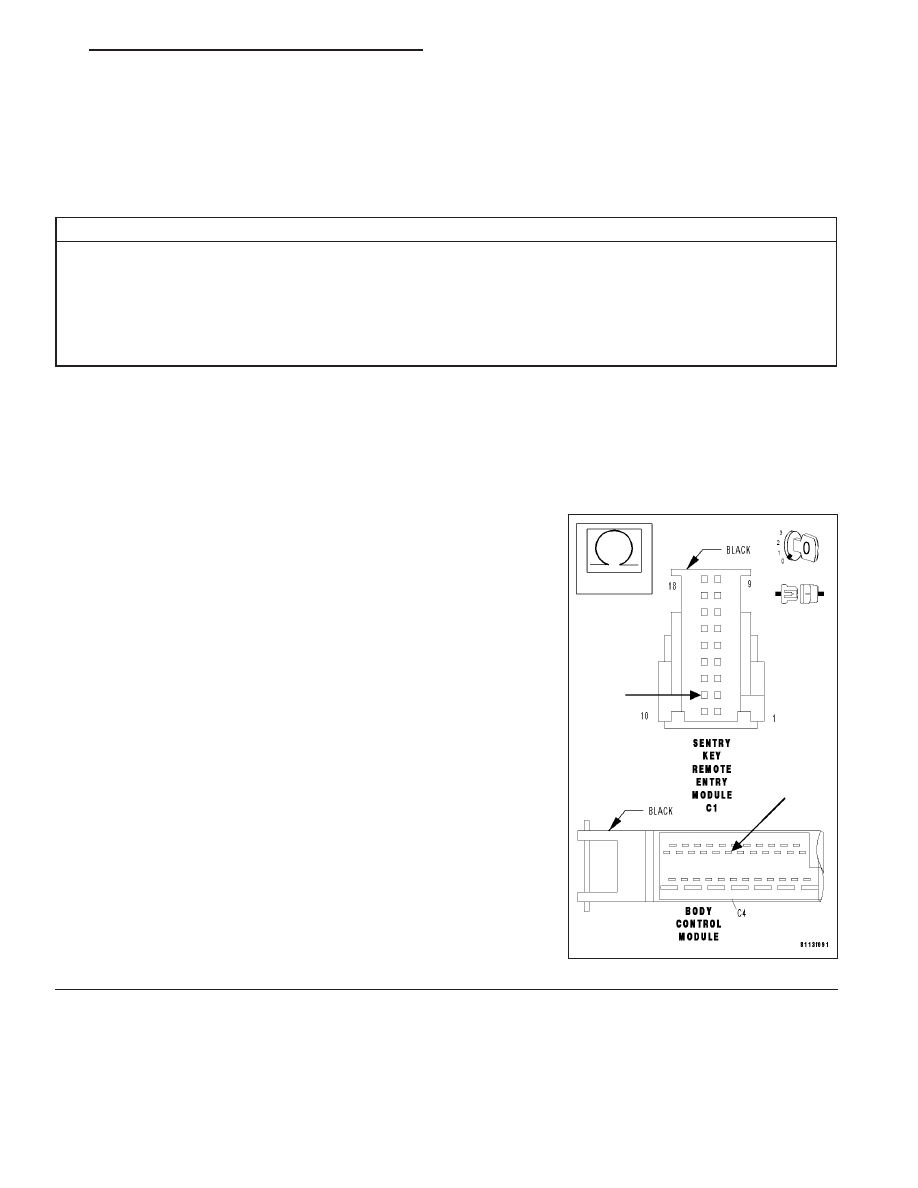

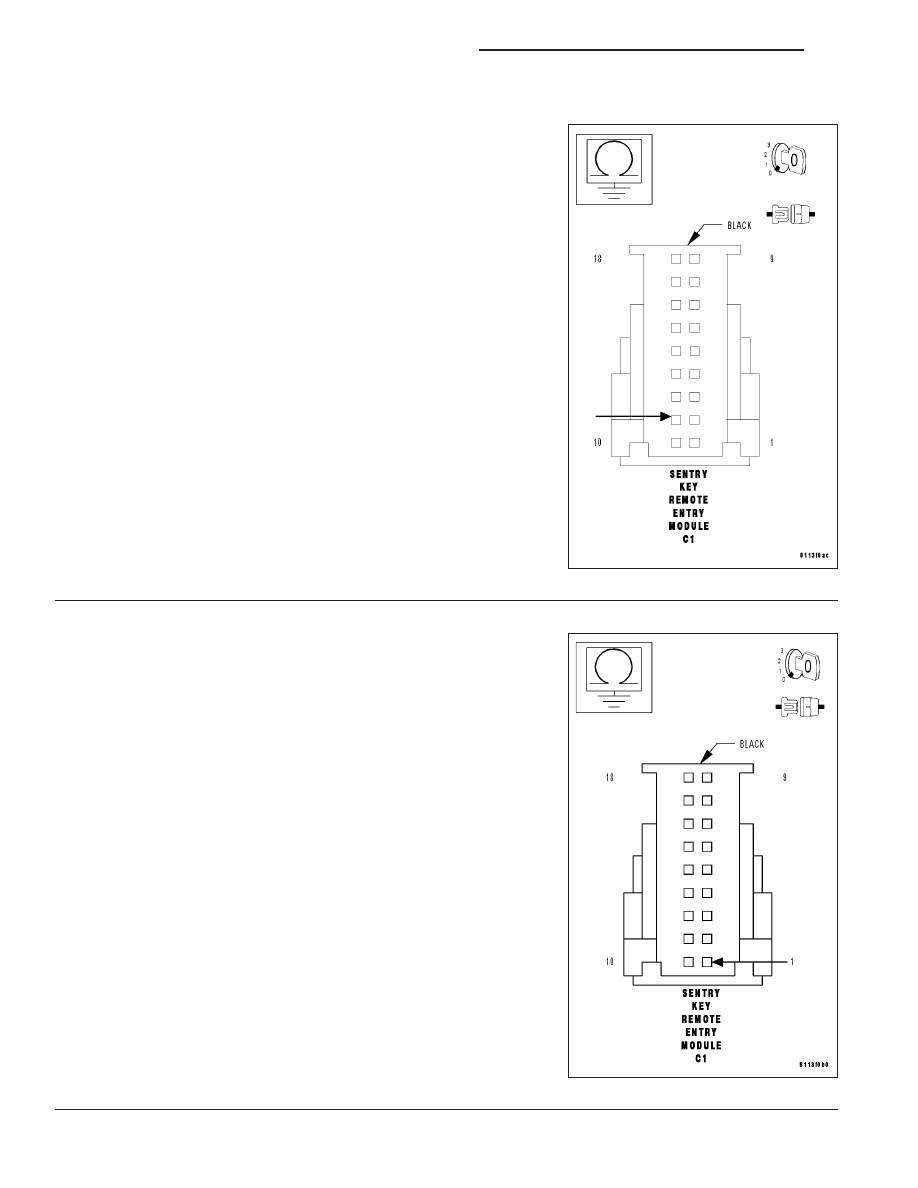

MEASURE THE RESISTANCE OF THE DOOR LOCK SWITCH SENSE CIRCUIT

Turn the ignition off.

Disconnect the BCM harness connector.

Disconnect the SKREEM C1 harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Door Lock Switch Sense circuit from the
BCM harness connector to the SKREEM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 2

No

>> Repair the Door Lock Switch Sense circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 21

DOOR LOCK/DOOR UNLOCK SWITCH SENSE CIRCUIT (CONTINUED)

2.

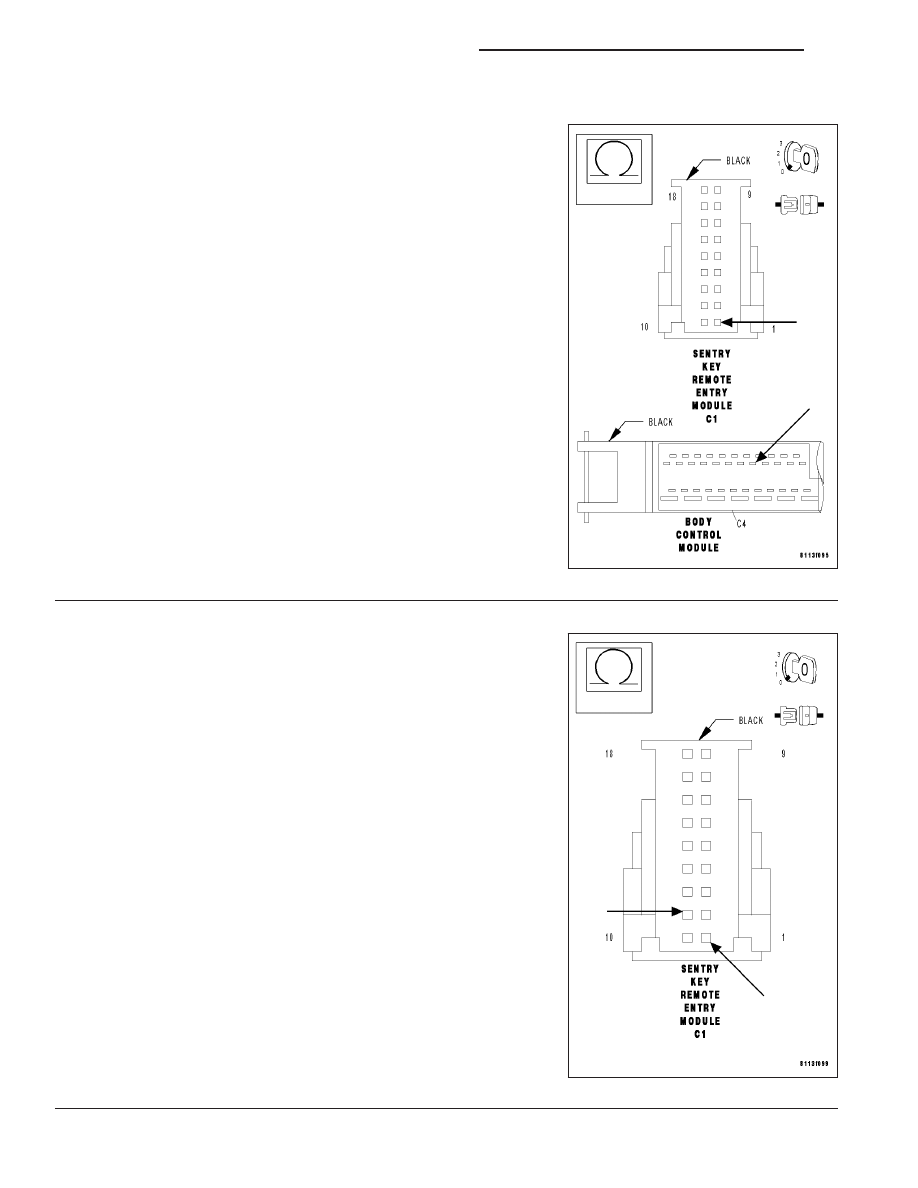

MEASURE THE RESISTANCE OF THE DOOR UNLOCK SWITCH SENSE CIRCUIT

Measure the resistance of the Door Unlock Switch Sense circuit from
the BCM harness connector to the SKREEM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Door Unlock Switch Sense circuit for an open.

Perform BODY VERIFICATION TEST.

3.

MEASURE THE RESISTANCE OF THE DOOR LOCK/UNLOCK SWITCH SENSE CIRCUITS

Measure the resistance between the Door Lock/Unlock Switch Sense
circuits at the SKREEM harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the Door Lock/Unlock Switch Sense circuits for a

short together.

Perform BODY VERIFICATION TEST.

No

>> Go to 4

8N - 22

POWER LOCKS - ELECTRICAL DIAGNOSTICS

ZH

DOOR LOCK/DOOR UNLOCK SWITCH SENSE CIRCUIT (CONTINUED)

4.

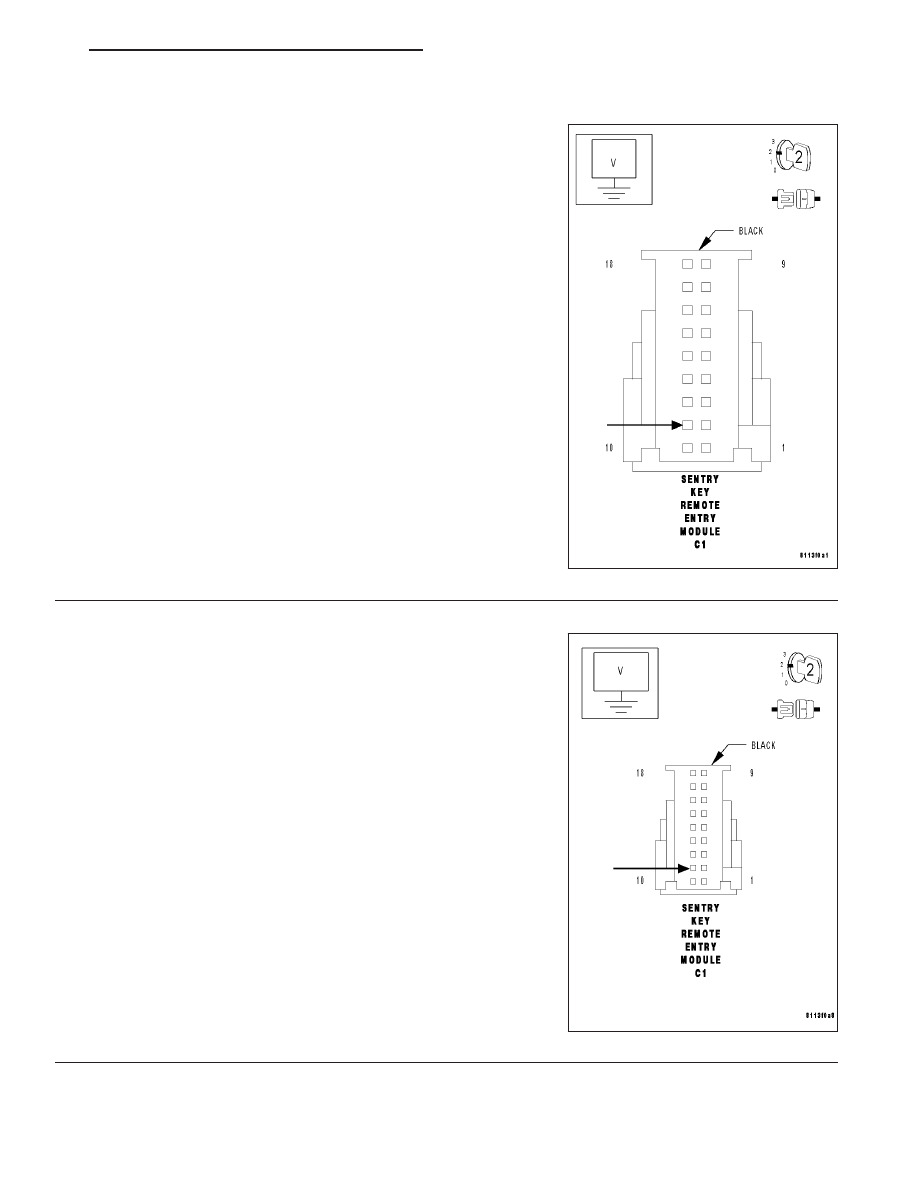

MEASURE THE VOLTAGE OF THE DOOR LOCK SWITCH SENSE CIRCUIT

Turn the ignition on.

Measure the voltage of the Door Lock Switch Sense circuit at the
SKREEM C1 harness connector.

Is the voltage above 1.0 volts?

Yes

>> Repair the Door Lock Switch Sense circuit for a short to

B(+).

Perform BODY VERIFICATION TEST.

No

>> Go to 5

5.

MEASURE THE VOLTAGE OF THE DOOR UNLOCK SWITCH SENSE CIRCUIT

Measure the voltage of the Door Unlock Switch Sense circuit at the
SKREEM C1 harness connector.

Is voltage above 1.0 volts?

Yes

>> Repair the Door Unlock Switch Sense circuit for a short to

B(+).

Perform BODY VERIFICATION TEST.

No

>> Go to 6

ZH

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 23

DOOR LOCK/DOOR UNLOCK SWITCH SENSE CIRCUIT (CONTINUED)

6.

MEASURE THE RESISTANCE OF THE DOOR LOCK SWITCH SENSE CIRCUIT

Turn the ignition off.

Measure the resistance between ground and the Door Lock Switch
Sense circuit at the SKREEM harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the Door Lock Switch Sense circuit for a short to

ground.

Perform BODY VERIFICATION TEST.

No

>> Go to 7

7.

MEASURE THE RESISTANCE OF THE DOOR UNLOCK SWITCH SENSE CIRCUIT

Measure the resistance between ground and the Door Unlock Switch
Sense circuit at the SKREEM C1 harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the Door Unlock Switch Sense circuit for a short to

ground.

Perform BODY VERIFICATION TEST.

No

>> Replace the Body Control Module. (Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL).

Perform BODY VERIFICATION TEST.
