TRANS RANGE INDICATOR ILLUMINATION

DESCRIPTION

The transmission range indicator is illuminated with
LEDs whenever the headlamps or marker lamps are
on. The lamp brightness is adjustable with the dimmer
switch located in the instrument cluster. The transmis-
sion range indicator LEDs cannot be adjusted or
repaired. If faulty or damaged, the entire transmission
range indicator assembly must be replaced as a unit.
For complete transmission range indicator removal
procedures, see shift mechanism removal in the auto-
matic transmission section.(Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC

-

NAG1/SHIFT

MECHANISM - REMOVAL).

ASH RECEIVER LAMP

REMOVAL

1. Remove the cover on the center console. (Refer to

23

-

BODY/INTERIOR/CENTER

CONSOLE

-

REMOVAL).

ZH

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

8L - 157

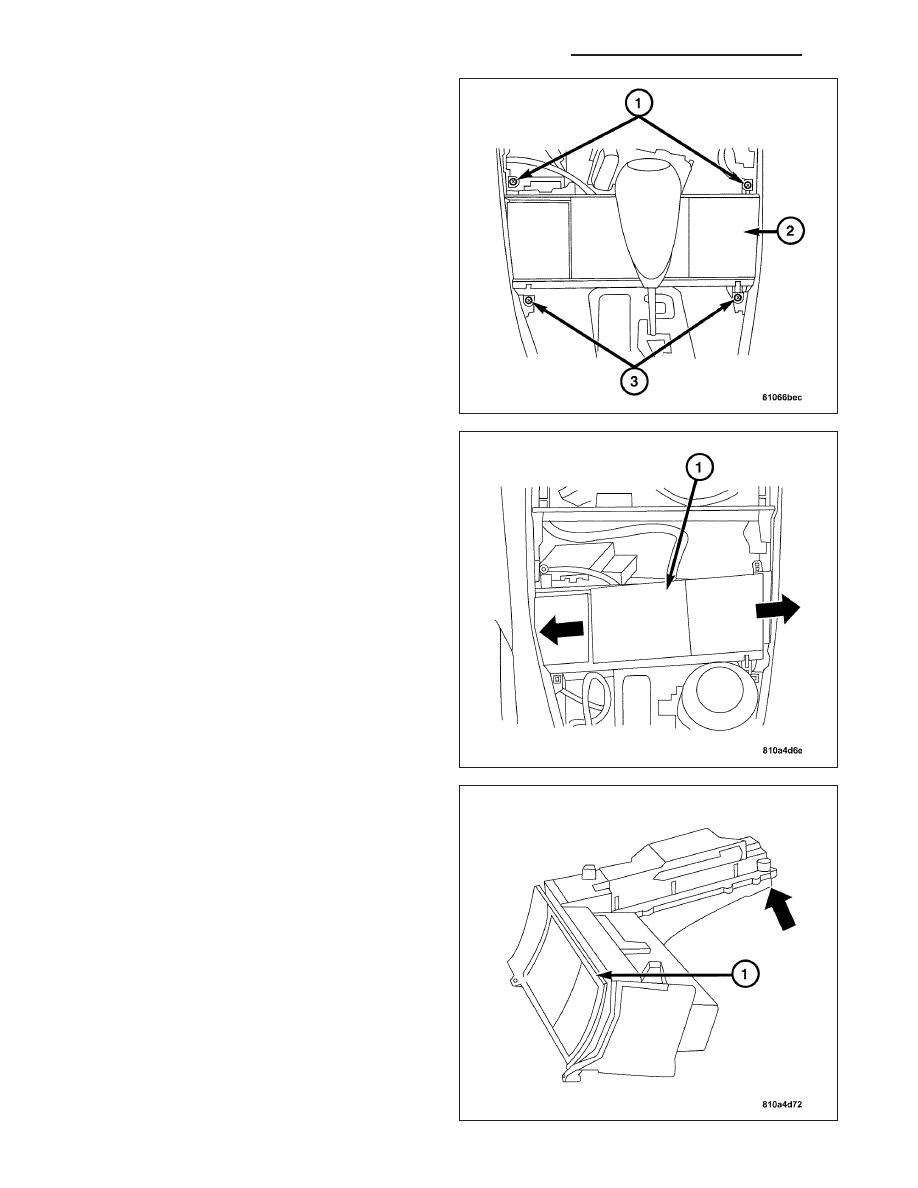

2. Remove the screws (1-3) attaching the ashtray (2)

to the center console.

3. Press the ashtray housing (1) to the left and

remove it toward the right (arrows).

4. Disconnect the ashtray harness connector for the

courtesy lamp on the back of the ashtray (1).

5. Remove the ashtray lamp from the ashtray harness

connector.

8L - 158

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

ZH

INSTALLATION

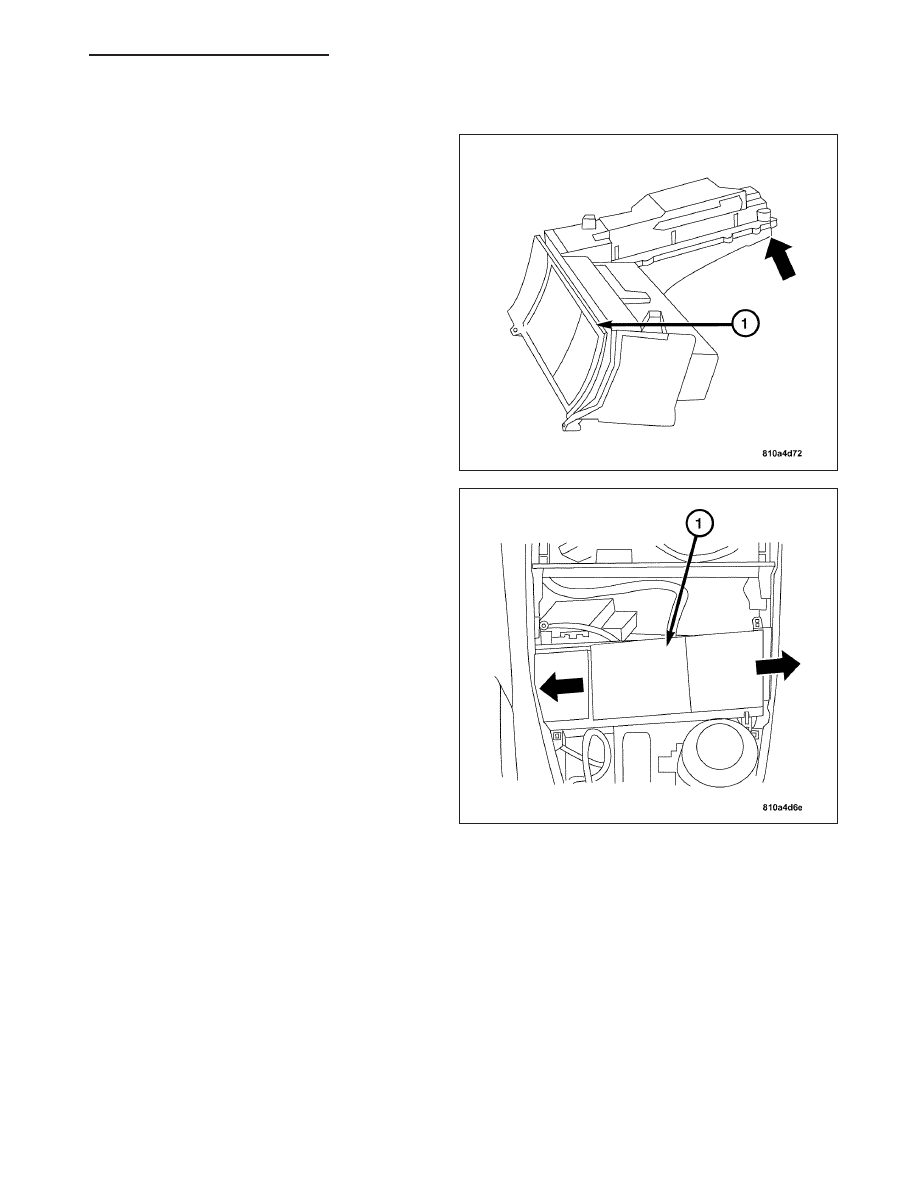

1. Install the ashtray lamp into the ashtray lamp har-

ness connector.

2. Connect the ashtray lamp harness connector to the

ashtray (1).

3. Install the ashtray housing (1) to the right and push

it toward the left.

ZH

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

8L - 159

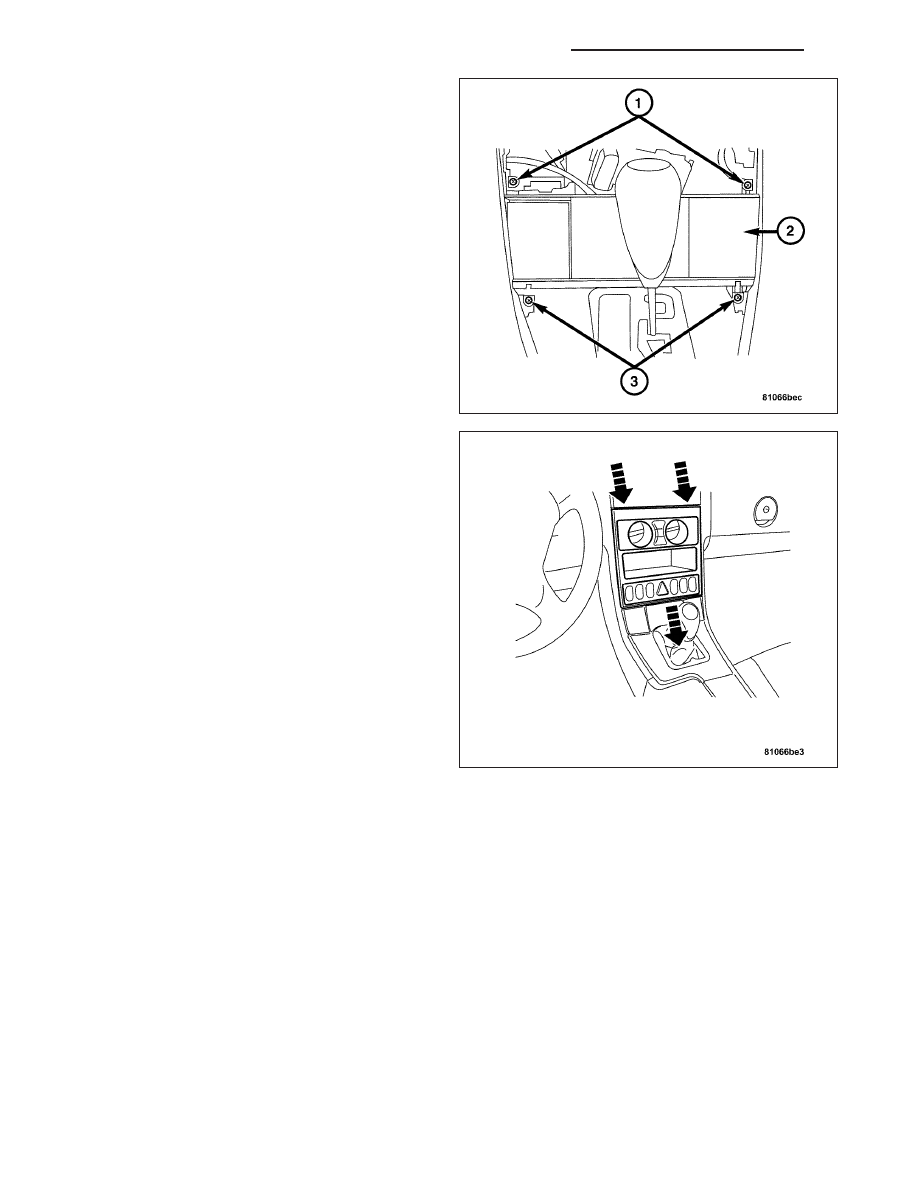

4. Install the screws (1-3) attaching the ashtray (2) to

the center console.

5. Install the cover (1) on the center console. (Refer

to 23 - BODY/INTERIOR/CENTER CONSOLE -
INSTALLATION).

8L - 160

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

ZH
