*LEFT STOP LAMP INOPERATIVE (CONTINUED)

3.

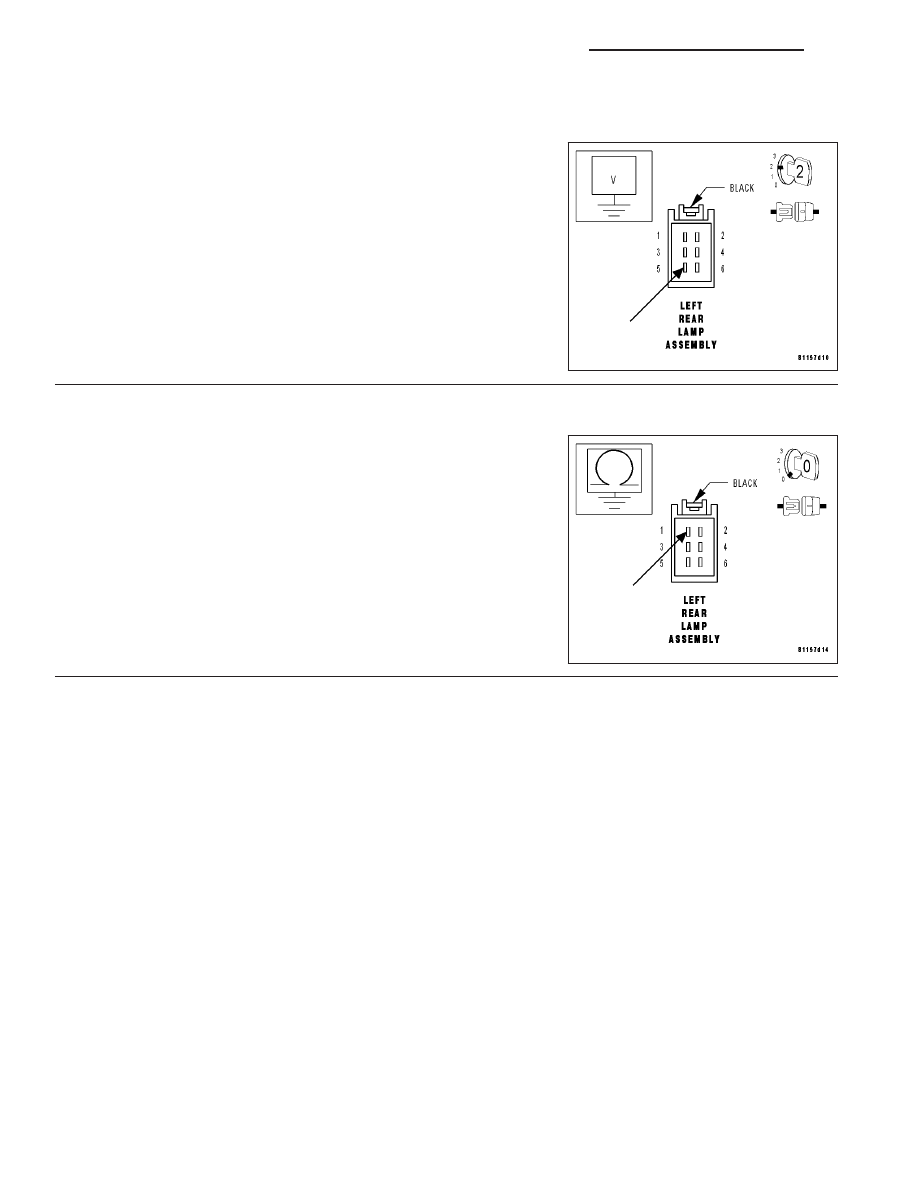

MEASURE LEFT TAIL/STOP LAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Depress the brake pedal.

Measure the voltage between the Left Rear Lamp Assembly harness
connector cavity 4 and ground.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module.

Perform BODY VERIFICATION TEST.

4.

MEASURE LEFT TAIL/STOP LAMP GROUND CIRCUIT RESISTANCE

Release the brake pedal.

Measure the resistance between the Left Rear Lamp Assembly har-
ness connector and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Left Tail/Stop Lamp bulb is installed prop-

erly and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Rear Lamp Assembly ground circuit fro an

open.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 49

*LEFT BACK UP LAMP INOPERATIVE

8L - 50

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH

*LEFT BACK UP LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

LEFT BACK UP LAMP BULB

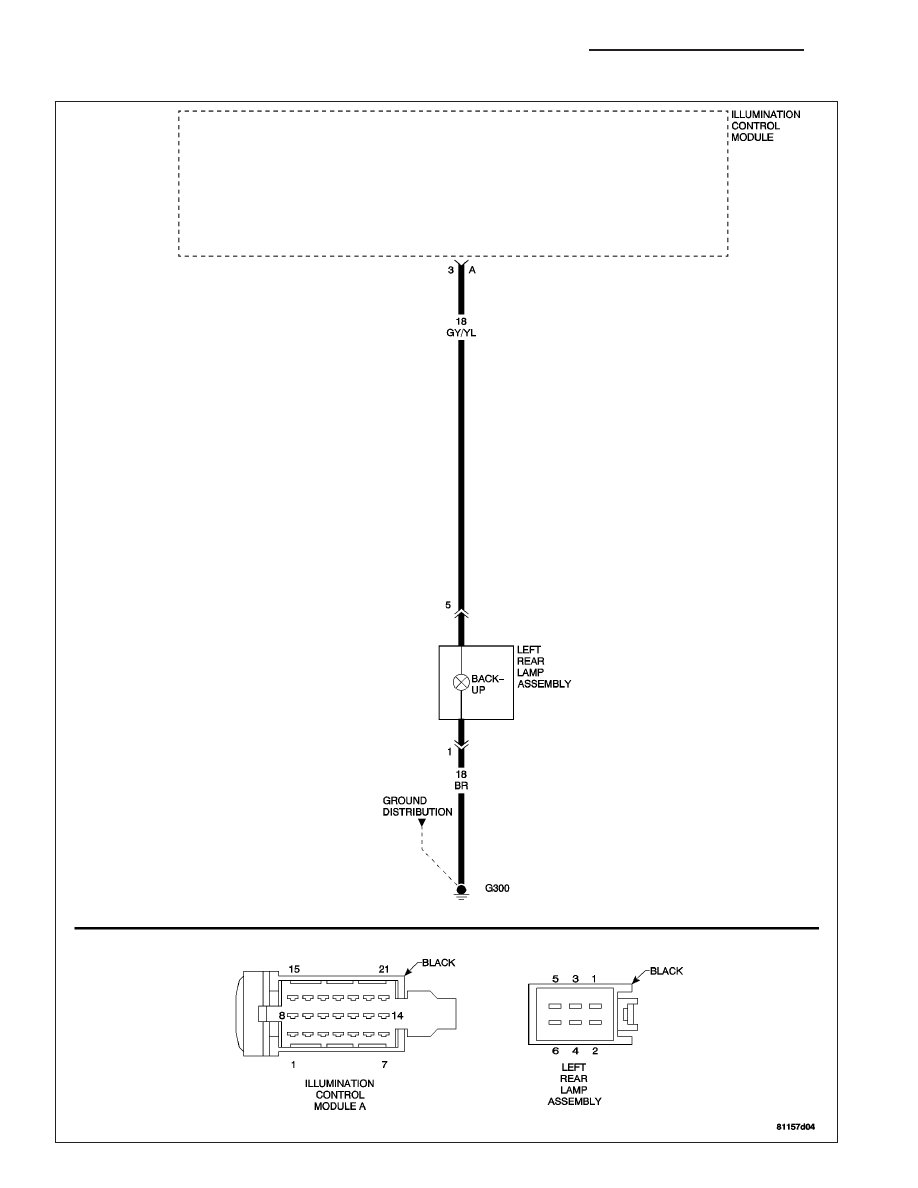

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LEFT BACK UP LAMP BULB

Note: If all of the turn signal lamps and both of the back up lamps are inoperative, inspect Fuse 4 located
in the Illumination Control Module/IP Fuse Block. If the fuse is open, repair the cause of the open fuse
before continuing.
Turn the ignition off.

Remove the Left Back Up Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Left Back Up Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/

BACKUP LAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

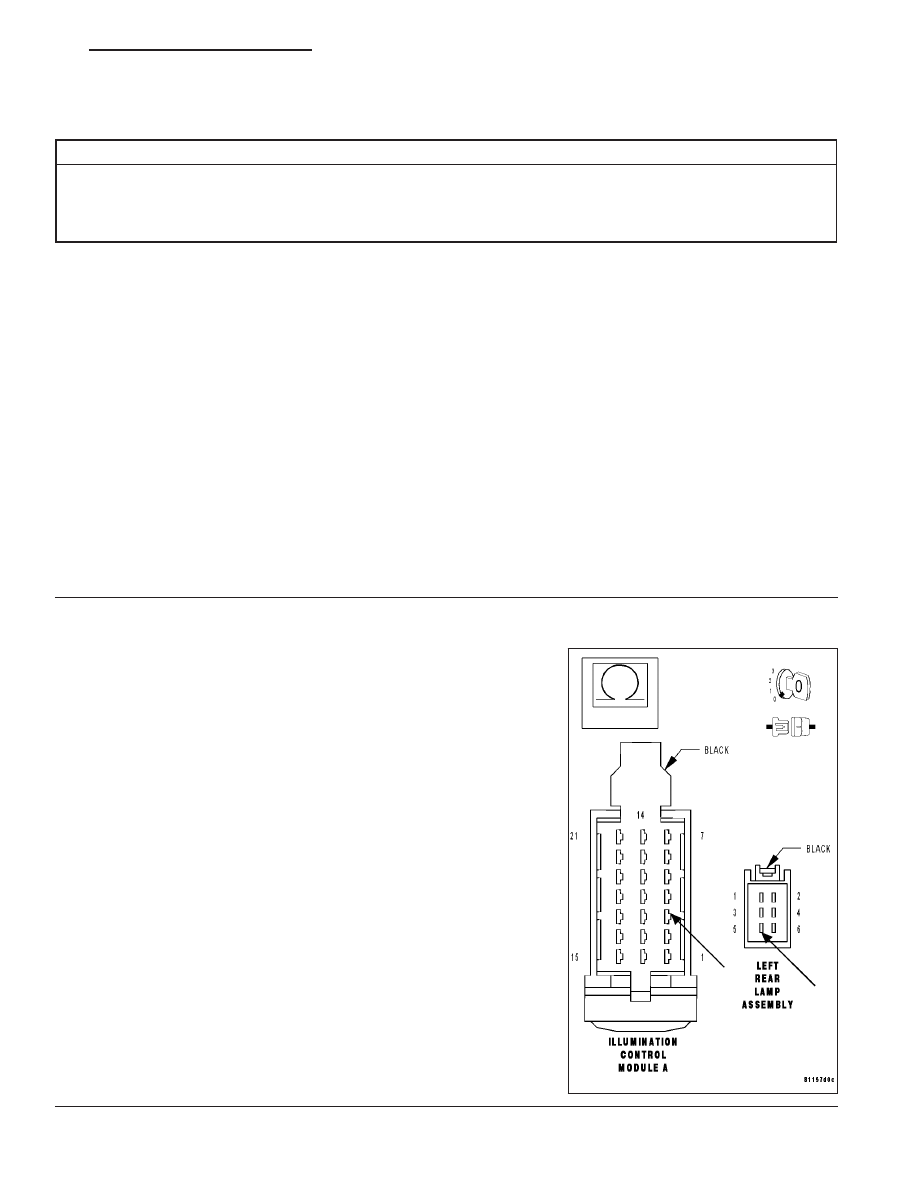

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Left Rear Lamp Assembly harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Left Rear Lamp Assembly har-
ness connector and the Illumination Control Module harness connec-
tor.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the Left

Rear Lamp Assembly and the Illumination Control Module.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 51

*LEFT BACK UP LAMP INOPERATIVE (CONTINUED)

3.

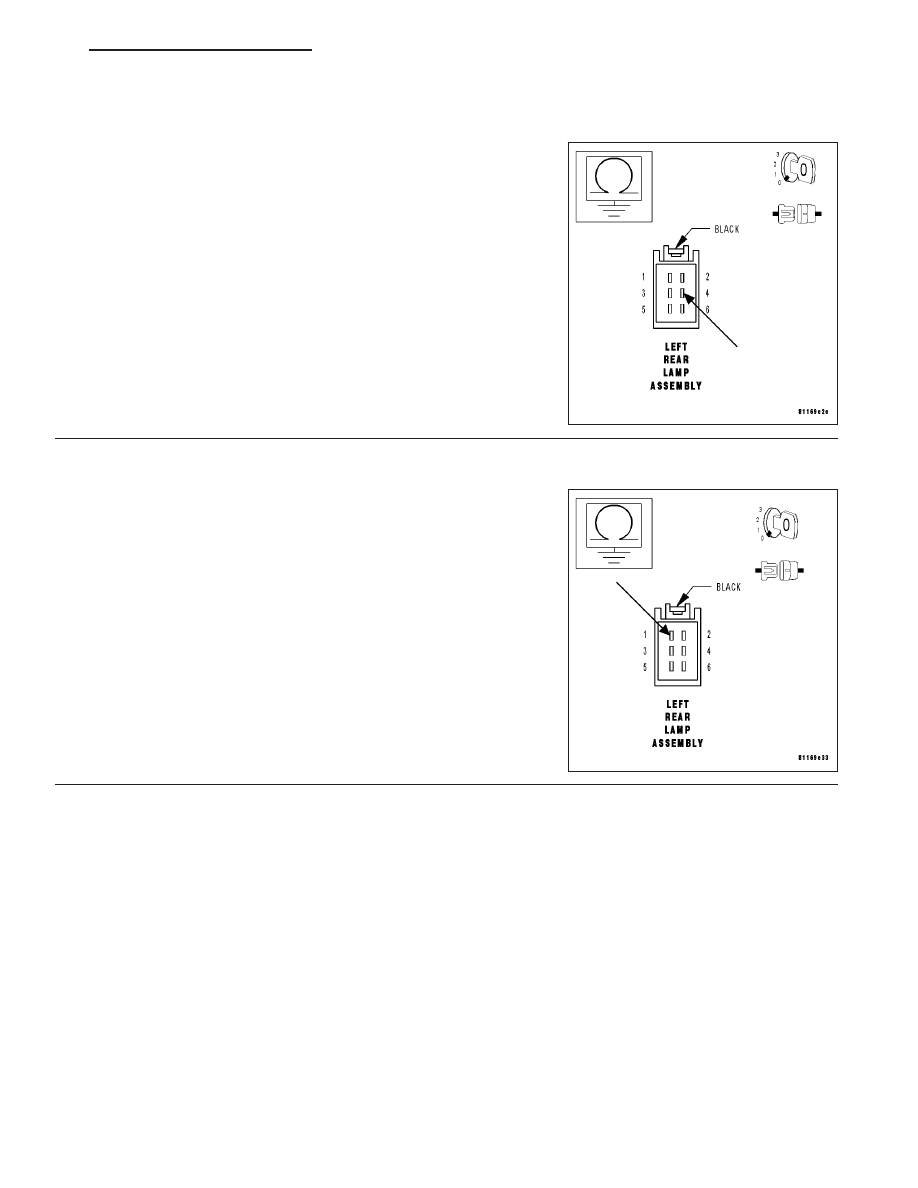

MEASURE LEFT BACK UP LAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the ignition on.

Move the transmission shift lever into reverse.

Measure the voltage between the Left Rear Lamp Assembly harness
connector cavity 5 and ground.

Is voltage present?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module.

Perform BODY VERIFICATION TEST.

4.

MEASURE LEFT BACK UP LAMP GROUND CIRCUIT RESISTANCE

Move the transmission shift lever into park.

Turn the ignition off.

Measure the resistance between the Left Rear Lamp Assembly har-
ness connector and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Left Back Up Lamp bulb is installed prop-

erly and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Rear Lamp Assembly ground circuit for an

open.

Perform BODY VERIFICATION TEST.
