*LEFT TAIL LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

LEFT TAIL/STOP LAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LEFT TAIL/STOP LAMP BULB

Note: If the left front side marker lamp, the left park lamp, the left rear side marker lamp, and the left tail
lamp are inoperative, inspect Fuse 10 located in the Illumination Control Module/IP Fuse Block. If the fuse
is open, repair the cause of the open fuse before continuing.
Turn the ignition off.

Remove the Left Tail/Stop Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Left Tail/Stop Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/TAIL

LAMP UNIT - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

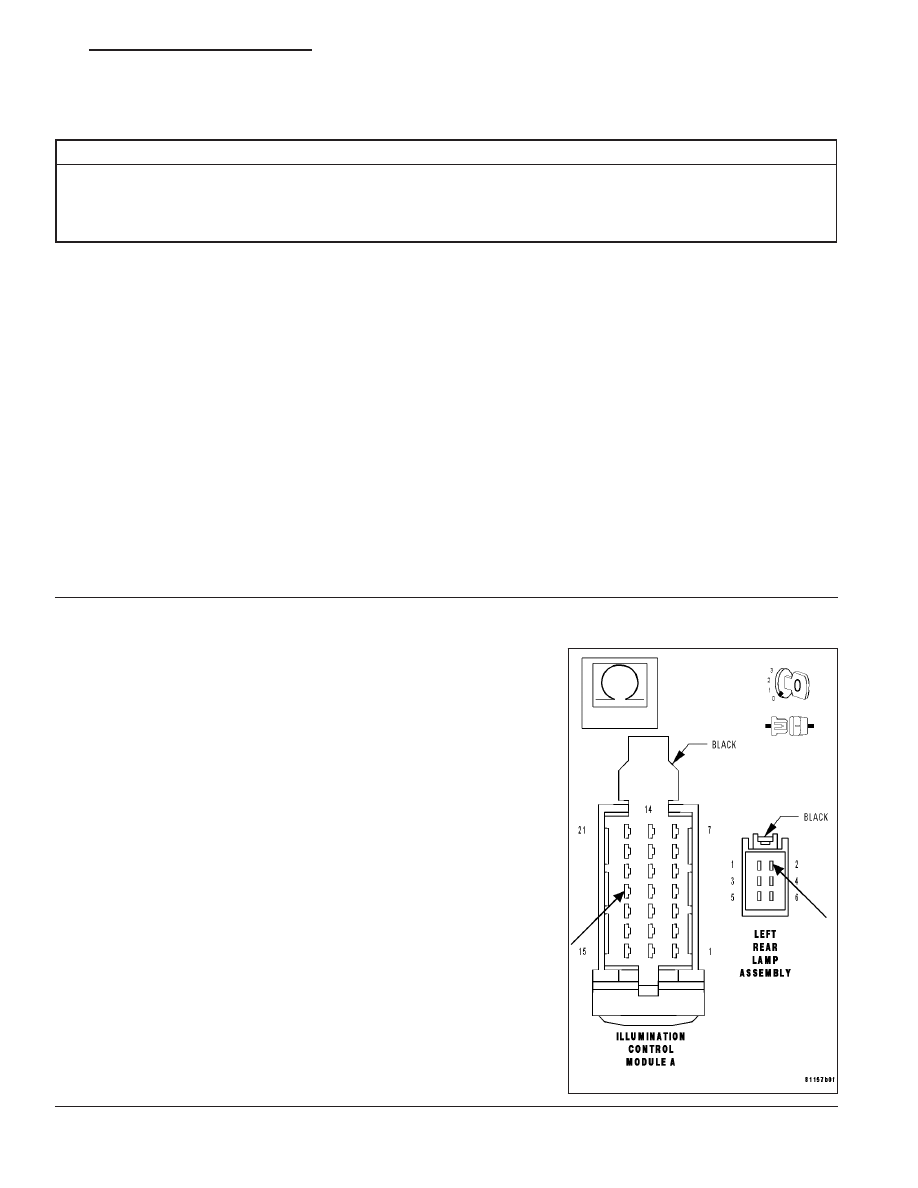

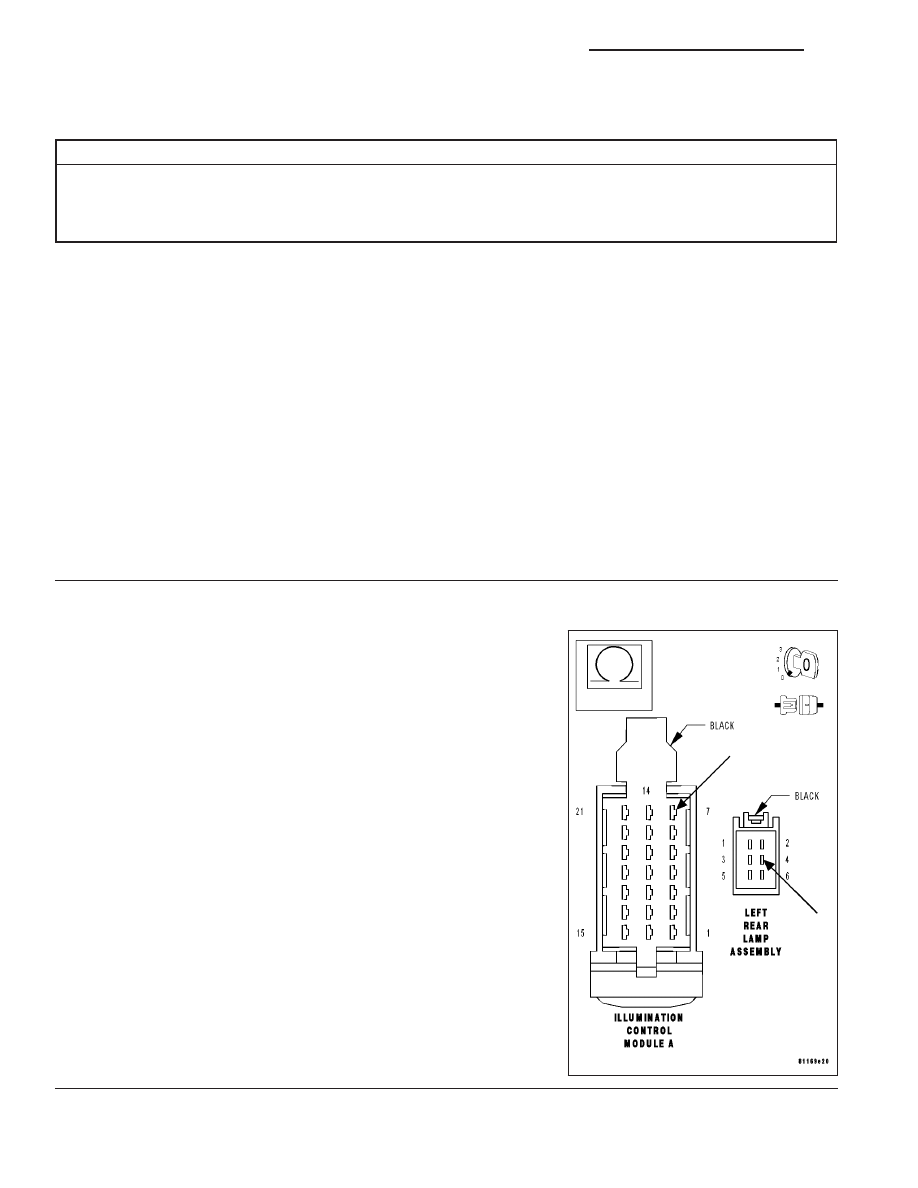

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Left Rear Lamp Assembly harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Left Rear Lamp Assembly har-
ness connector and the Illumination Control Module harness connec-
tor.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the Left

Rear Lamp Assembly and the Illumination Control Module.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 45

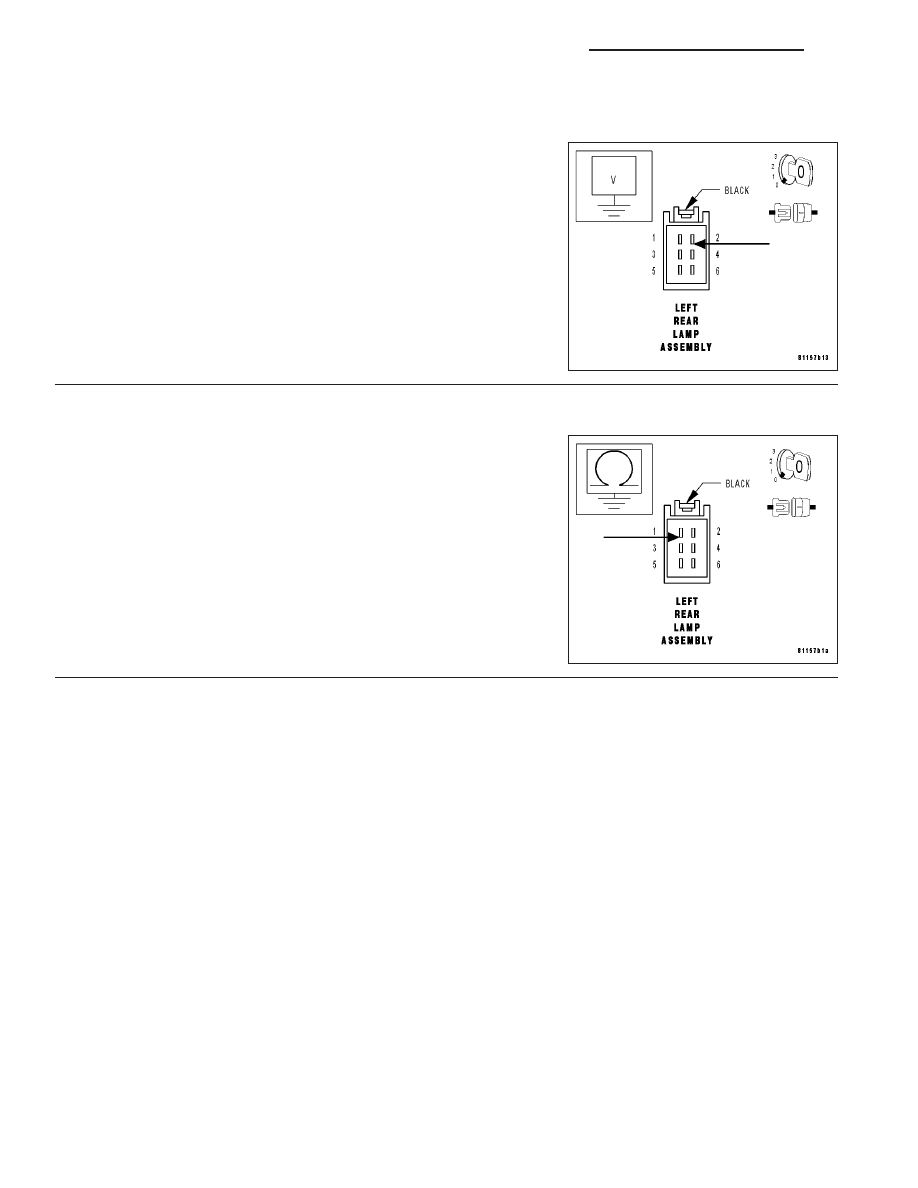

*LEFT TAIL LAMP INOPERATIVE (CONTINUED)

3.

MEASURE LEFT TAIL/STOP LAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the tail lamps on.

Measure the voltage between the Left Rear Lamp Assembly harness
connector cavity 2 and ground.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module.

Perform BODY VERIFICATION TEST.

4.

MEASURE LEFT TAIL/STOP LAMP GROUND CIRCUIT RESISTANCE

Turn the tail lamps off.

Measure the resistance between the Left Rear Lamp Assembly har-
ness connector and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Left Tail/Stop Lamp bulb is installed prop-

erly and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Rear Lamp Assembly ground circuit for an

open.

Perform BODY VERIFICATION TEST.

8L - 46

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH

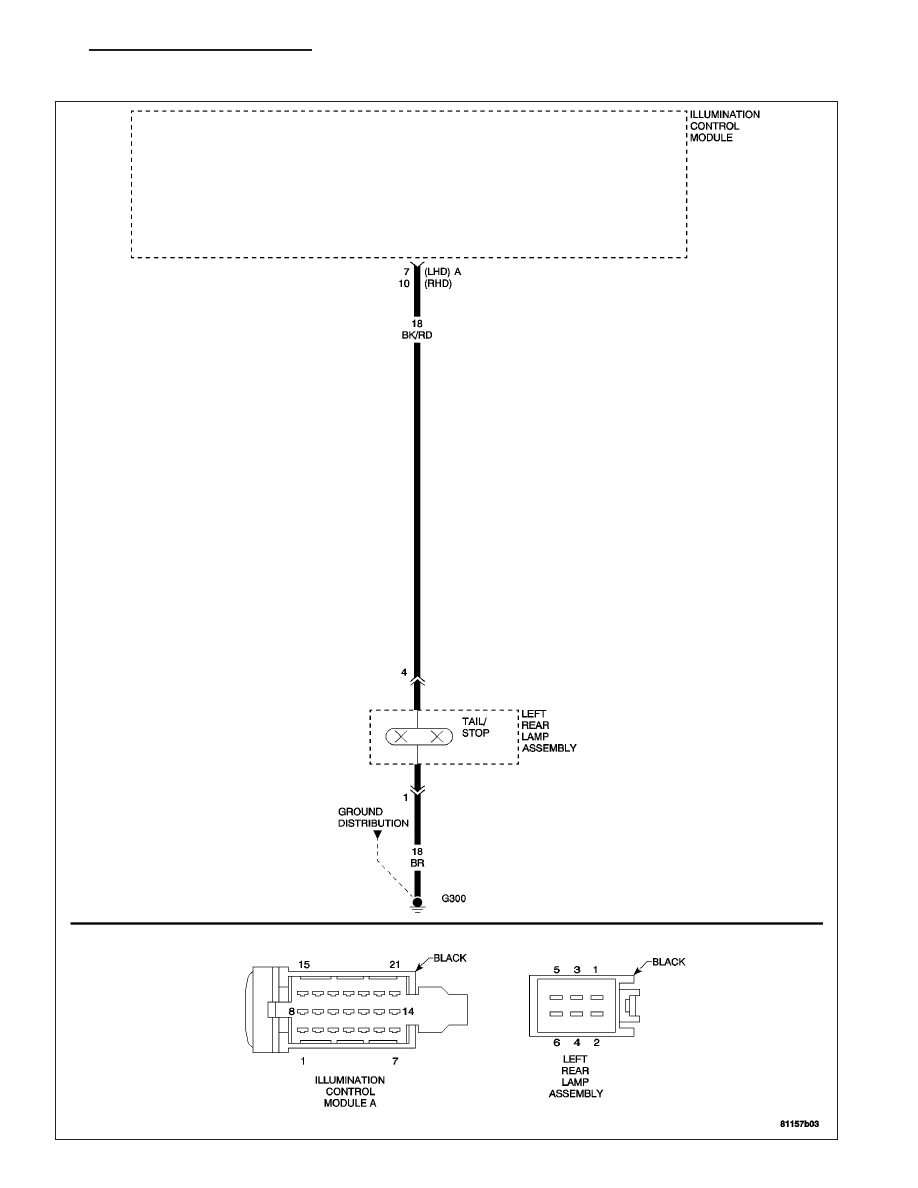

*LEFT STOP LAMP INOPERATIVE

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 47

*LEFT STOP LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

LEFT TAIL/STOP LAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LEFT TAIL/STOP LAMP BULB

Note: If all stop lamps are inoperative, inspect Fuse 2 located in the Illumination Control Module/IP Fuse
Block. If the fuse is open, repair the cause of the open fuse before continuing.
Turn the ignition off.

Remove the Left Tail/Stop Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Left Tail/Stop Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/TAIL

LAMP UNIT - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Left Rear Lamp Assembly harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Left Rear Lamp Assembly har-
ness connector and the Illumination Control Module harness connec-
tor.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the Left

Rear Lamp Assembly and the Illumination Control Module.

Perform BODY VERIFICATION TEST.

8L - 48

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH
