*LEFT LOW BEAM HEADLAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

LEFT LOW BEAM HEADLAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LEFT LOW BEAM HEADLAMP BULB

Note: Inspect Fuse 8 located in the Illumination Control Module/IP Fuse Block. If the fuse is open, repair the
cause of the open fuse before continuing.
Turn the ignition off.

Remove the Left Low Beam Headlamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Left Low Beam Headlamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERI-

OR/HEADLAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

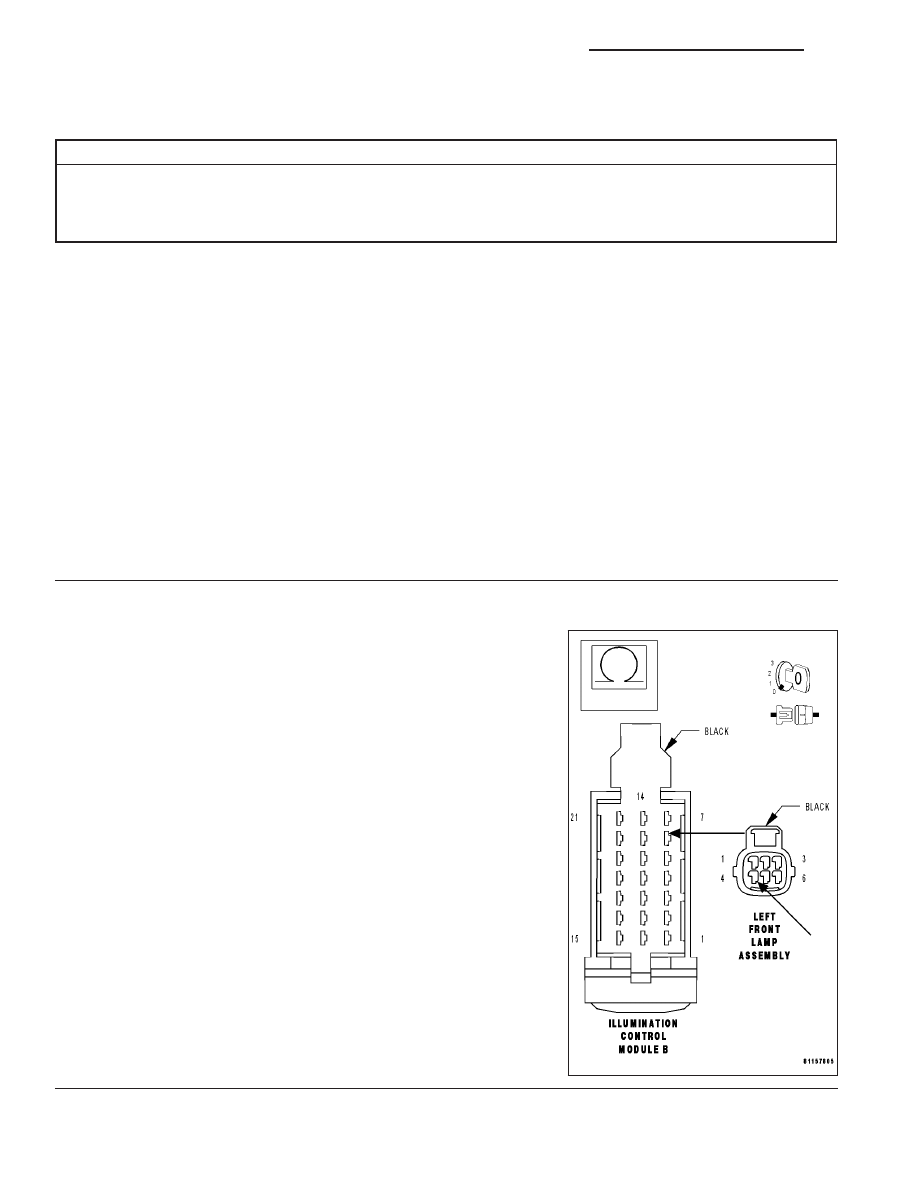

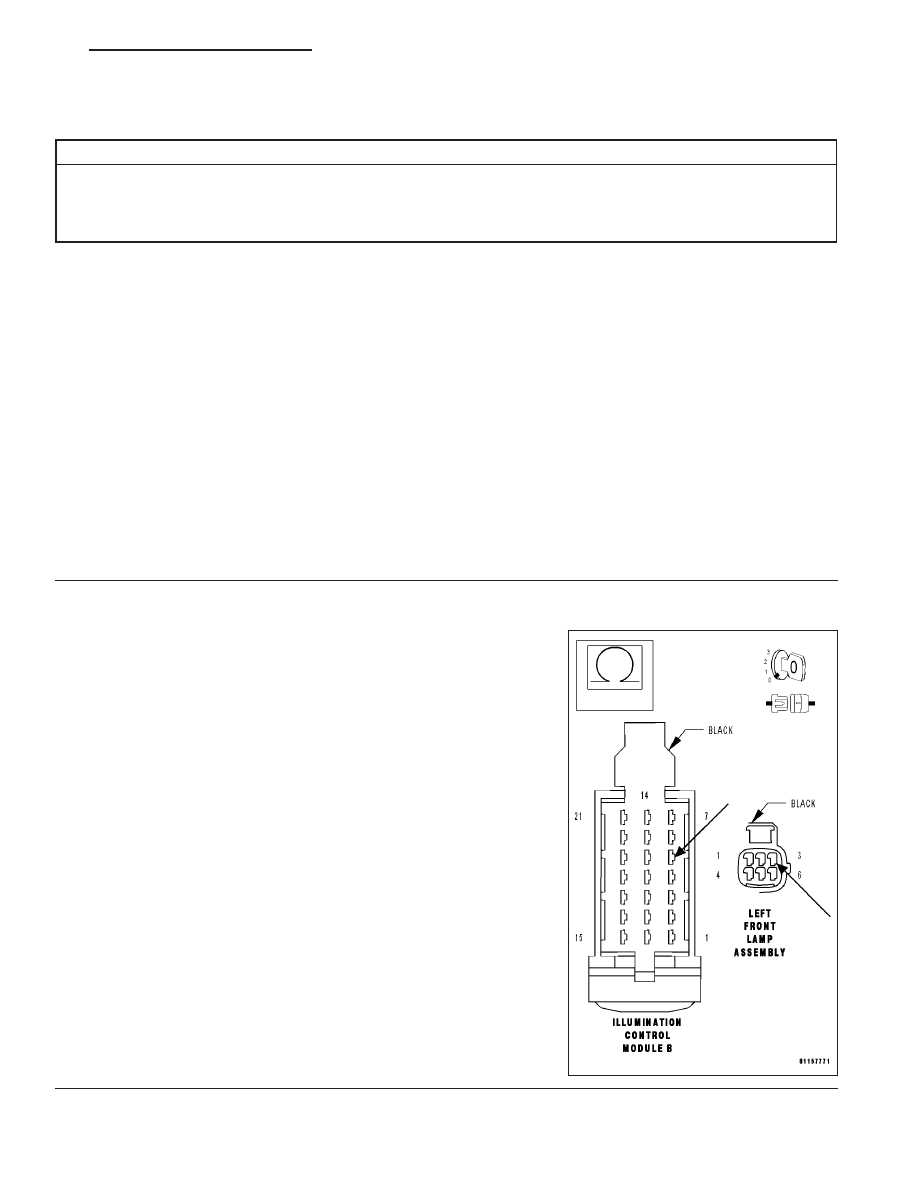

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Left Front Lamp Assembly harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Left Front Lamp Assembly har-
ness connector cavity 3 and the Illumination Control Module harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the Left

Front Lamp Assembly and the Illumination Control Module.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 21

*LEFT LOW BEAM HEADLAMP INOPERATIVE (CONTINUED)

3.

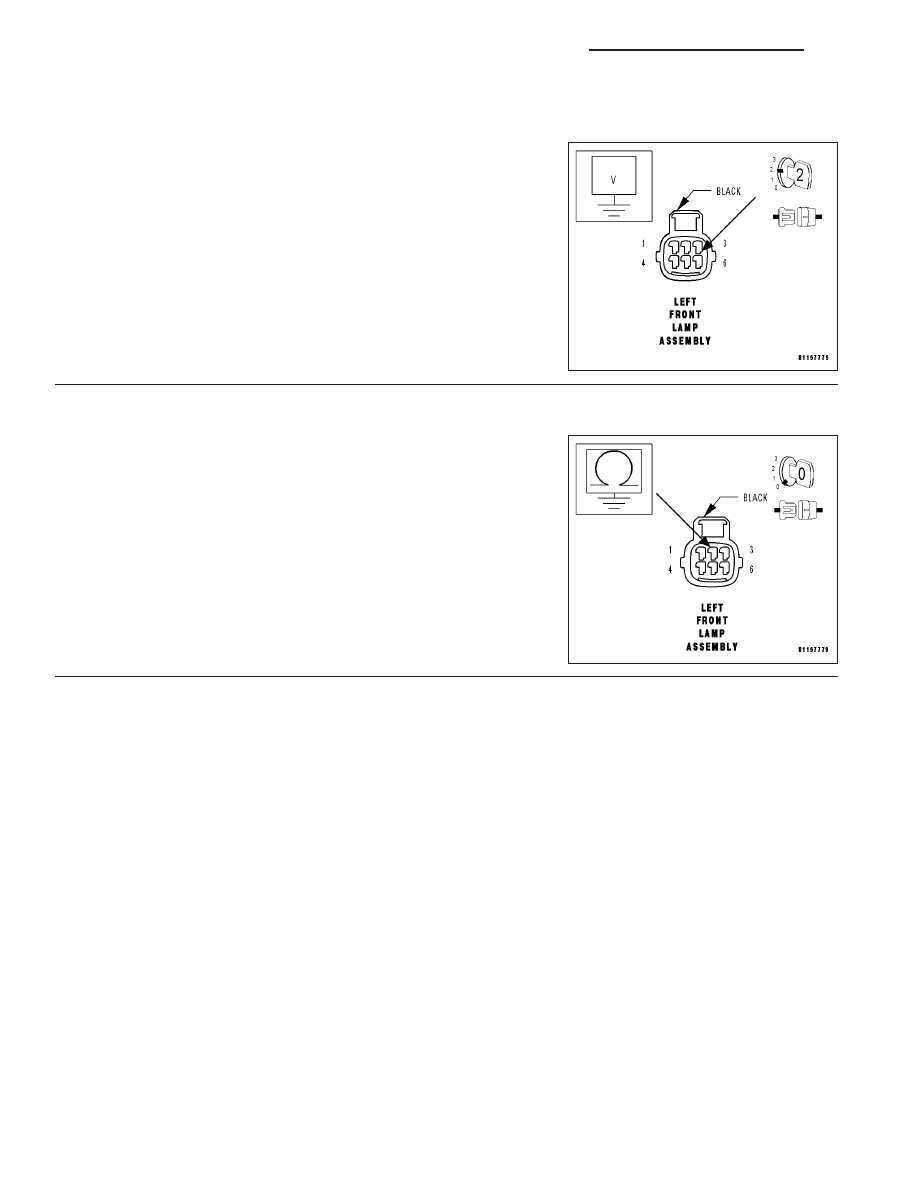

MEASURE LEFT LOW BEAM HEADLAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the ignition on.

Turn the low beam headlamps on.

Measure the voltage between the Left Front Lamp Assembly harness
connector cavity 3 and ground.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

MEASURE LEFT LOW BEAM HEADLAMP GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Turn the low beam headlamps off.

Measure the resistance between the Left Front Lamp Assembly har-
ness connector cavity 2 and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Left Low Beam Headlamp bulb is installed

properly and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Front Lamp Assembly ground circuit for an

open.

Perform BODY VERIFICATION TEST.

8L - 22

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH

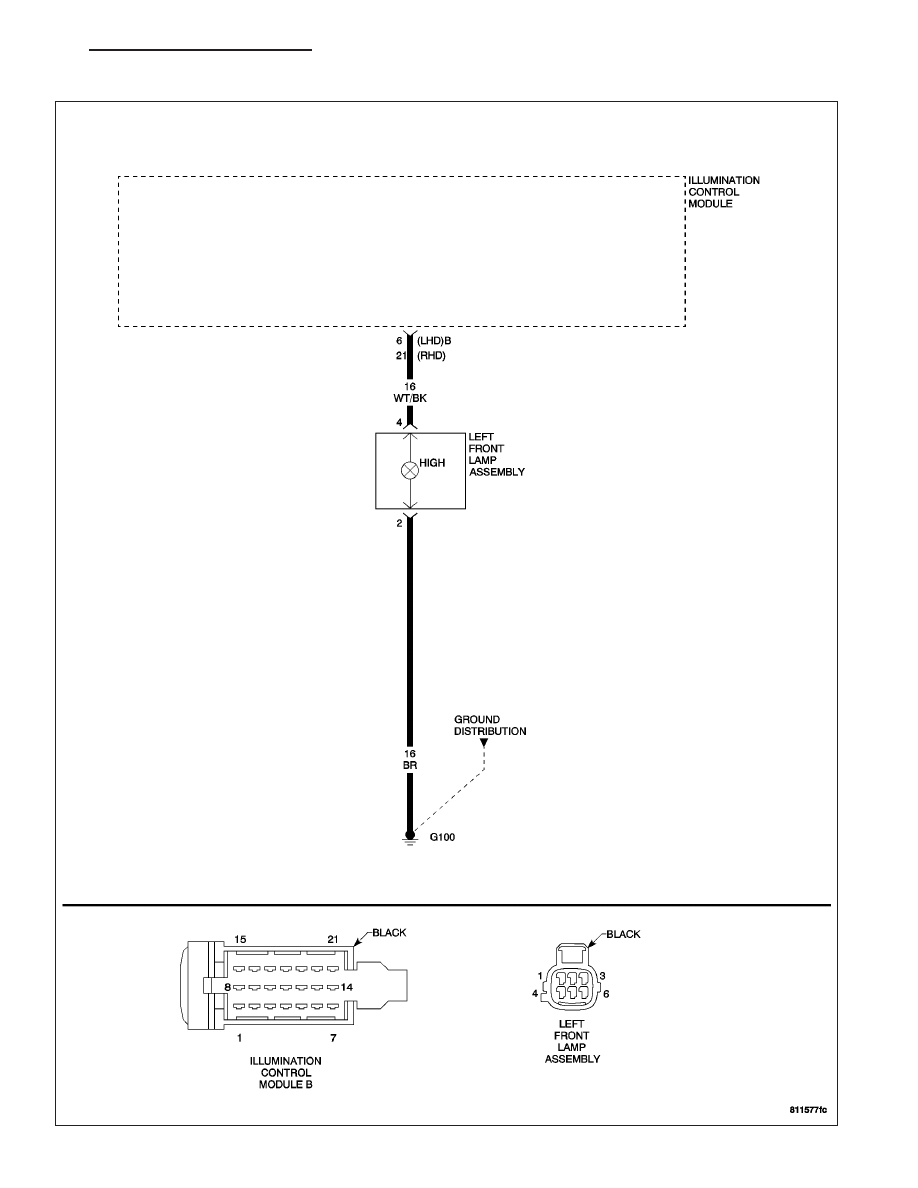

*LEFT HIGH BEAM HEADLAMP INOPERATIVE

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 23

*LEFT HIGH BEAM HEADLAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

LEFT HIGH BEAM HEADLAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LEFT HIGH BEAM HEADLAMP BULB

Note: Inspect Fuse 5 located in the Illumination Control Module/IP Fuse Block. If the fuse is open, repair the
cause of the open fuse before continuing.
Turn the ignition off.

Remove the Left High Beam Headlamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Left High Beam Headlamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERI-

OR/HEADLAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Left Front Lamp Assembly harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Left Front Lamp Assembly har-
ness connector cavity 4 and the Illumination Control Module harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the Left

Front Lamp Assembly and the Illumination Control Module.

Perform BODY VERIFICATION TEST.

8L - 24

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH
