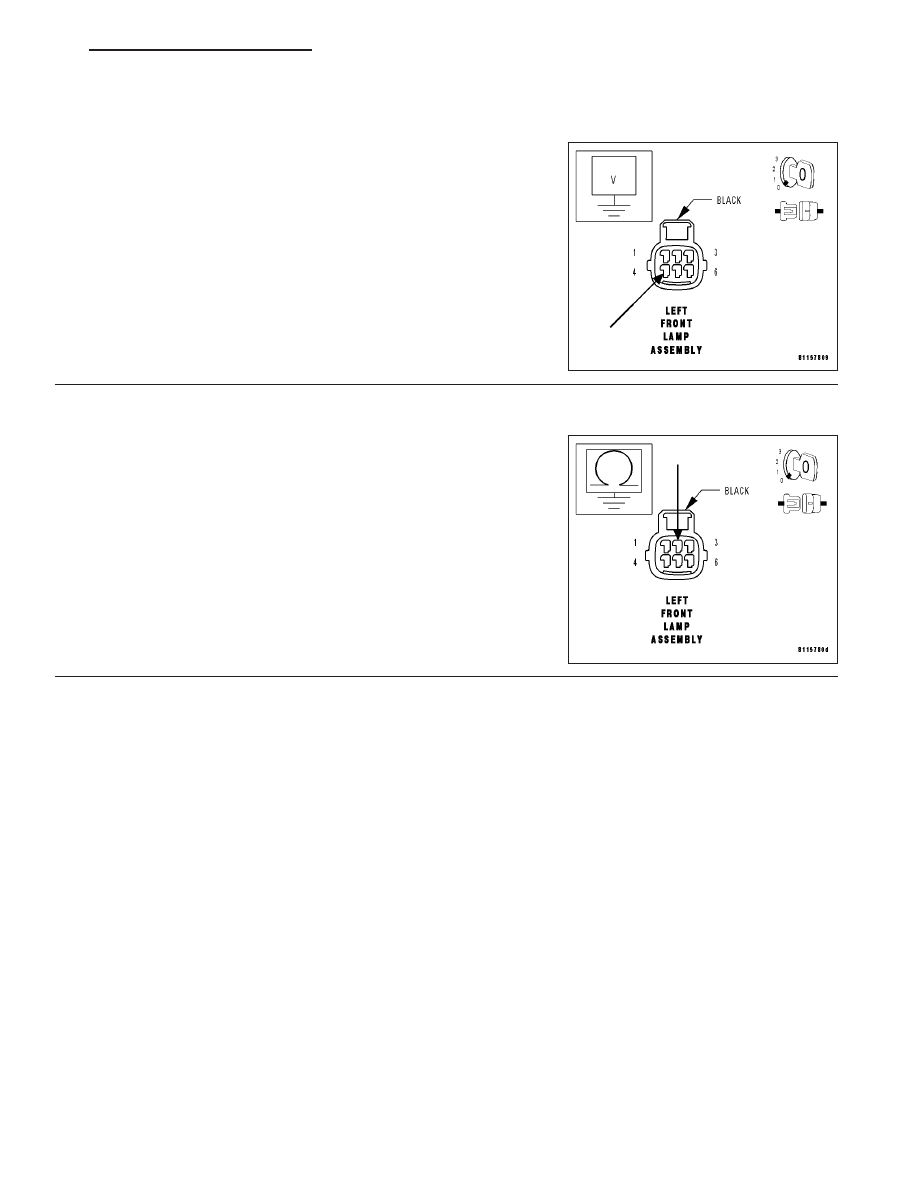

*LEFT HIGH BEAM HEADLAMP INOPERATIVE (CONTINUED)

3.

MEASURE LEFT HIGH BEAM HEADLAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the ignition on.

Turn the high beam headlamps on.

Measure the voltage between the Left Front Lamp Assembly harness
connector cavity 4 and ground.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

MEASURE LEFT HIGH BEAM HEADLAMP GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Turn the high beam headlamps off.

Measure the resistance between the Left Front Lamp Assembly har-
ness connector cavity 2 and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Left High Beam Headlamp bulb is installed

properly and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Front Lamp Assembly ground circuit for an

open.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 25

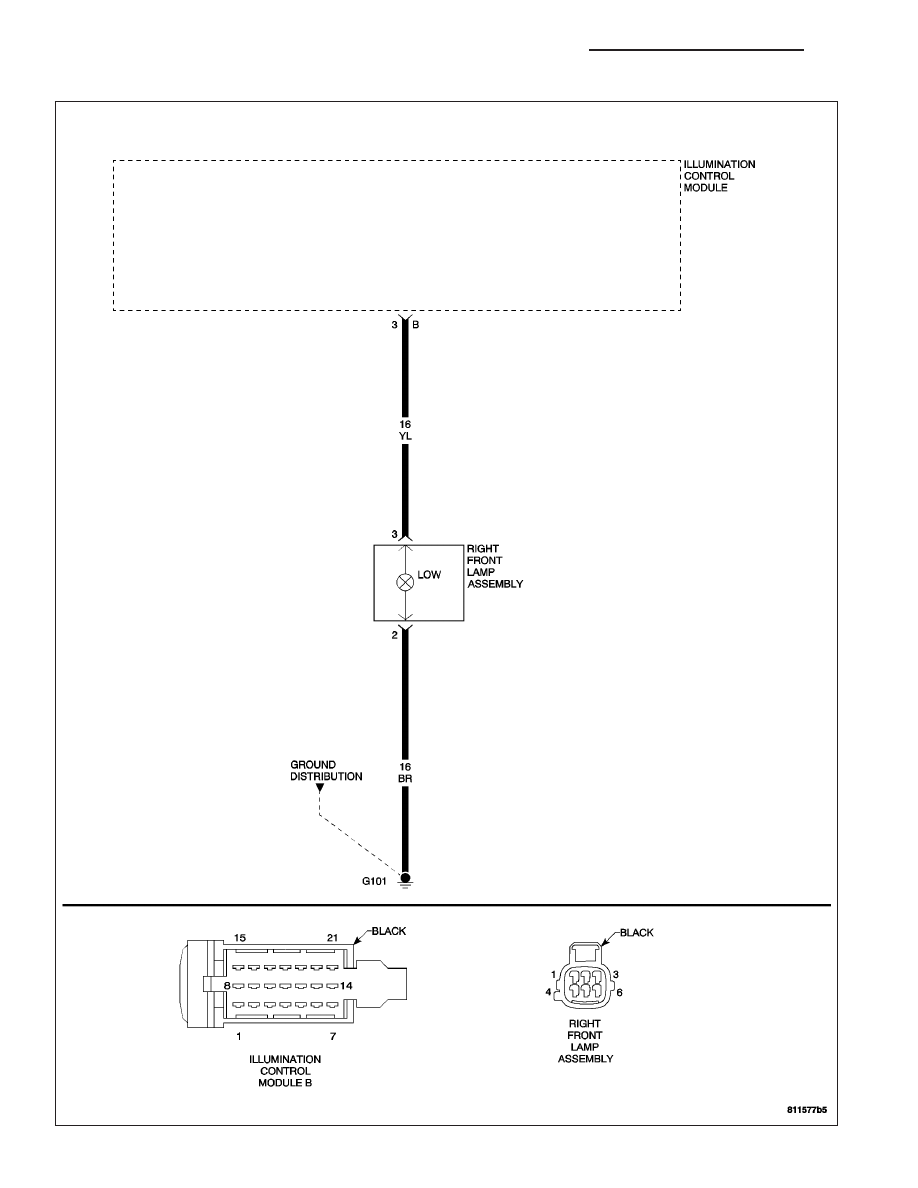

*RIGHT LOW BEAM HEADLAMP INOPERATIVE

8L - 26

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH

*RIGHT LOW BEAM HEADLAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

RIGHT LOW BEAM HEADLAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE RIGHT LOW BEAM HEADLAMP BULB

Note: Inspect Fuse 6 located in the Illumination Control Module/IP Fuse Block. If the fuse is open, repair the
cause of the open fuse before continuing. INSPECT THE RIGHT LOW BEAM HEADLAMP BULB
Turn the ignition off.

Remove the Right Low Beam Headlamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Right Low Beam Headlamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTE-

RIOR/HEADLAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

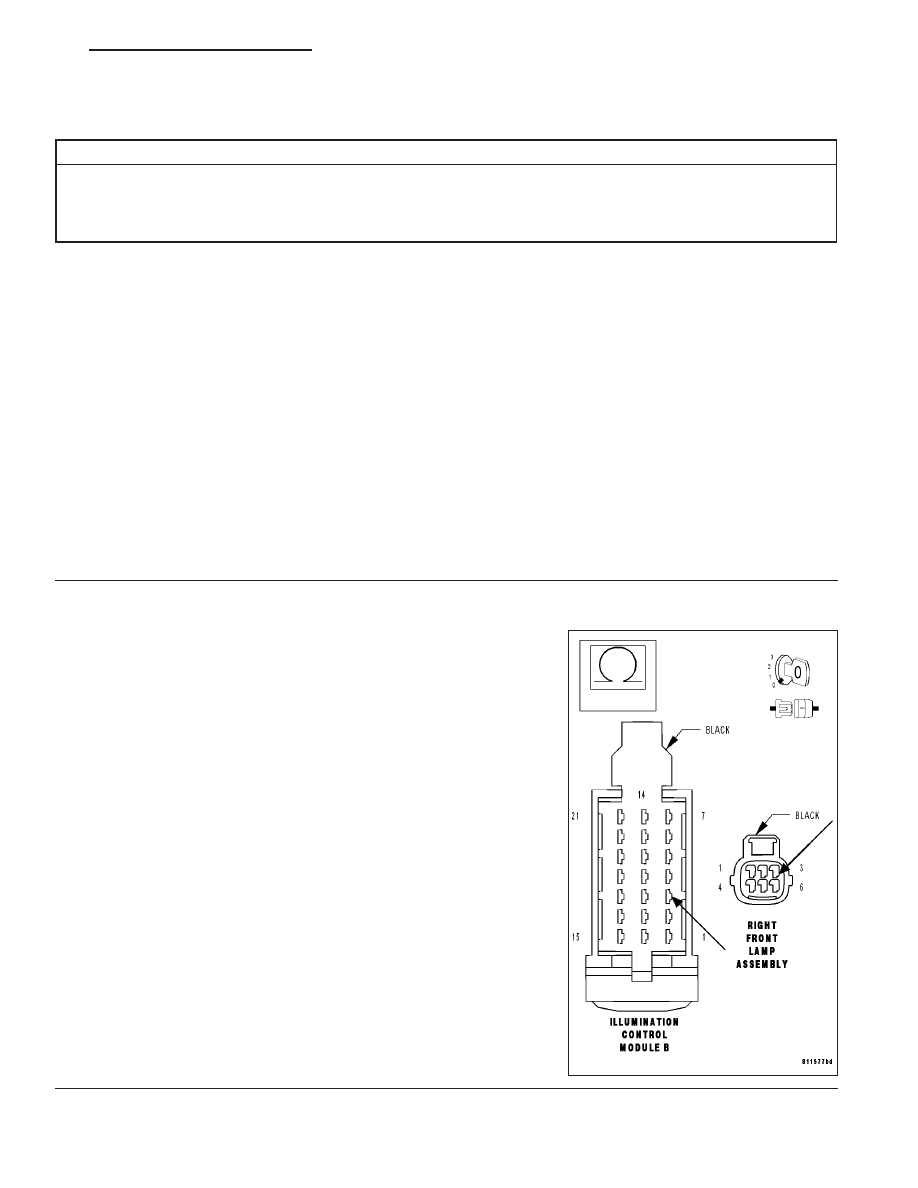

2.

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Right Front Lamp Assembly harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Right Front Lamp Assembly har-
ness connector cavity 3 and the Illumination Control Module harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the

Right Front Lamp Assembly and the Illumination Control
Module.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 27

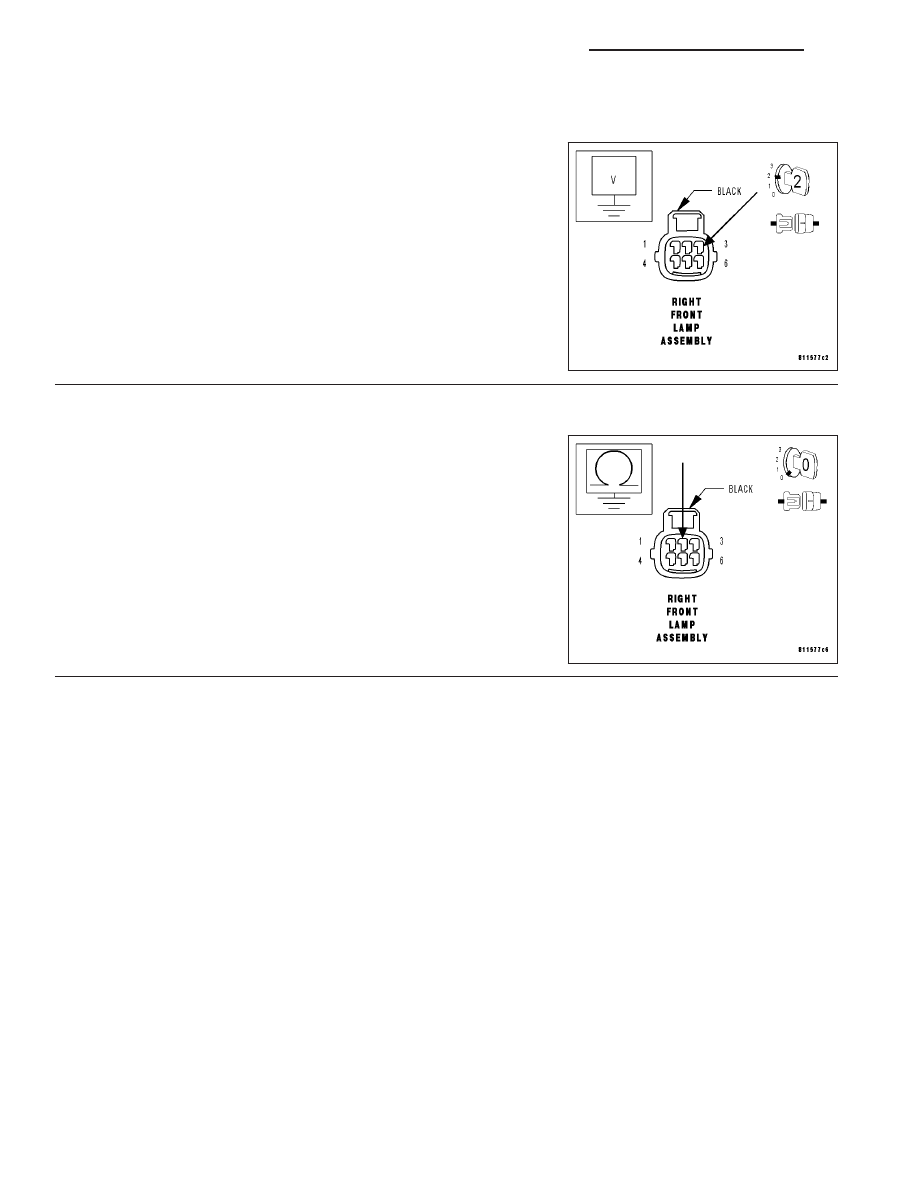

*RIGHT LOW BEAM HEADLAMP INOPERATIVE (CONTINUED)

3.

MEASURE RIGHT LOW BEAM HEADLAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the ignition on.

Turn the low beam headlamps on.

Measure the voltage between the Right Front Lamp Assembly harness
connector cavity 3 and ground.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

MEASURE RIGHT LOW BEAM HEADLAMP GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Turn the low beam headlamps off.

Measure the resistance between the Right Front Lamp Assembly har-
ness connector cavity 2 and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Right Low Beam Headlamp bulb is

installed properly and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Right Front Lamp Assembly ground circuit for

an open.

Perform BODY VERIFICATION TEST.

8L - 28

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH
