*LEFT PARK LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

LEFT PARK LAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LEFT PARK LAMP BULB

Note: If the left front side marker lamp, the left park lamp, the left rear side marker lamp, and the left tail
lamp are inoperative, inspect Fuse 10 located in the Illumination Control Module/IP Fuse Block. If the fuse
is open, repair the cause of the open fuse before continuing.
Turn the ignition off.

Remove the Left Park Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Left Park Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/FRONT

POSITION LAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

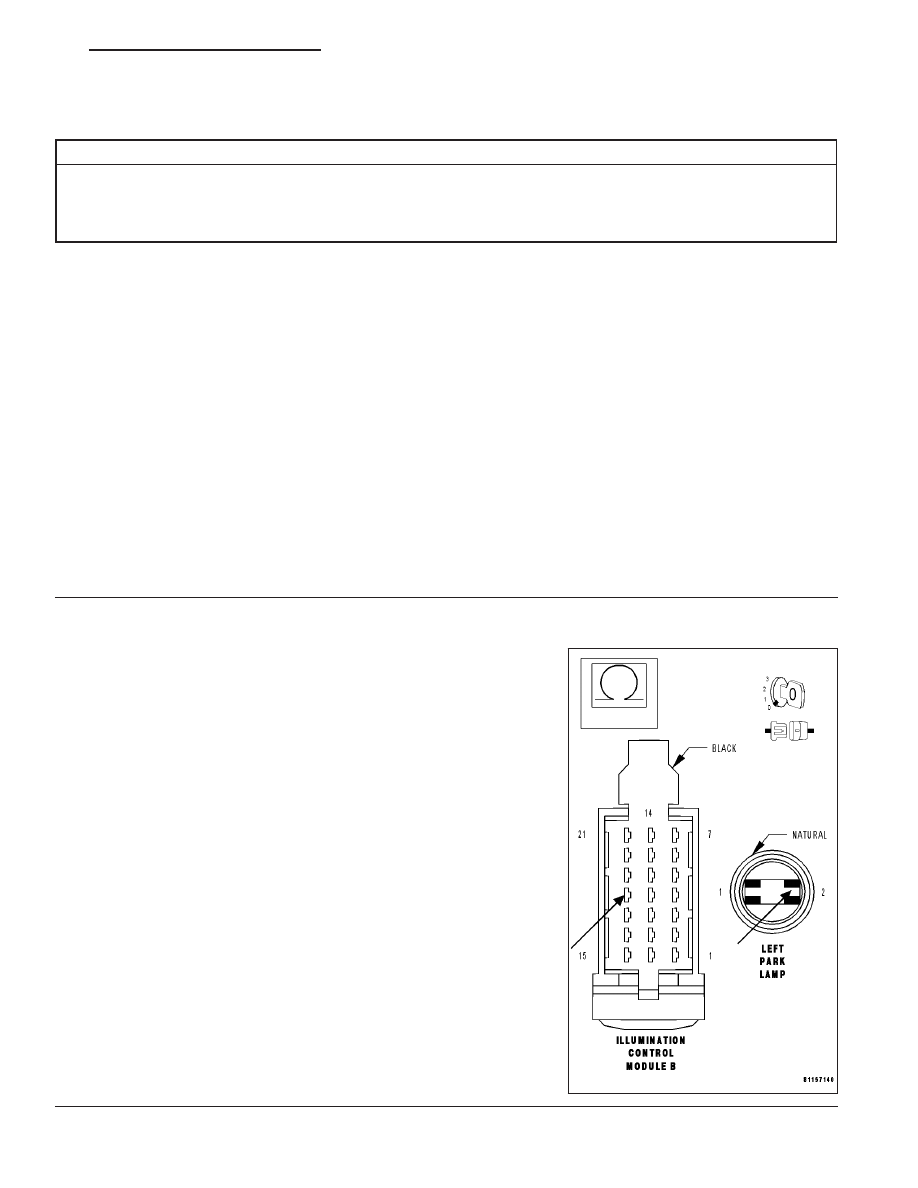

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Left Park Lamp harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Left Park Lamp harness connec-
tor and the Illumination Control Module harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the Left

Park Lamp and the Illumination Control Module.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 9

*LEFT PARK LAMP INOPERATIVE (CONTINUED)

3.

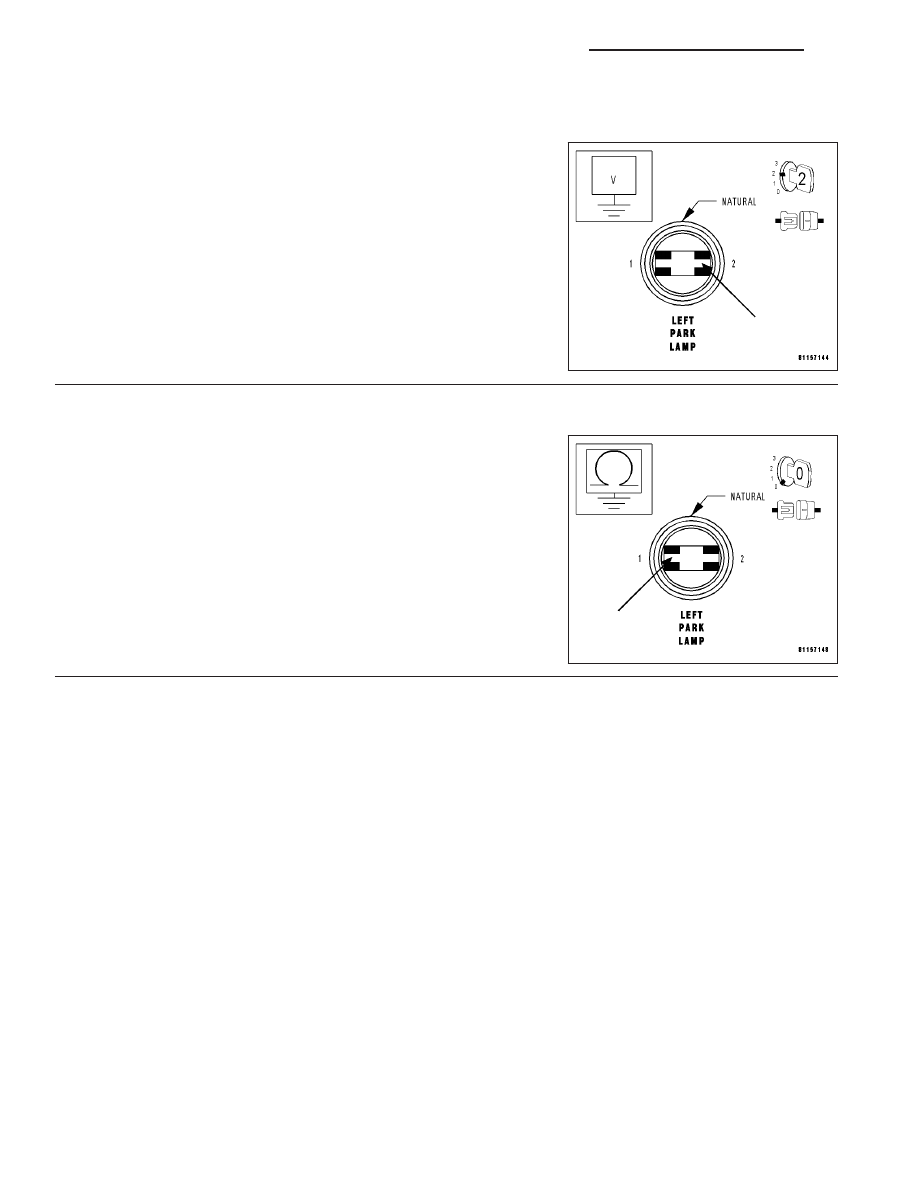

MEASURE LEFT PARK LAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the ignition on.

Turn the park lamps on.

Measure the voltage between the Left Park Lamp harness connector
cavity 2 and ground.

Is voltage present?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

MEASURE LEFT PARK LAMP GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Turn the park lamps off.

Measure the resistance between the Left Park Lamp harness connec-
tor cavity 1 and ground.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Left Park Lamp bulb is installed properly

and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Park Lamp ground circuit for an open.

Perform BODY VERIFICATION TEST.

8L - 10

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH

*LEFT FRONT TURN LAMP INOPERATIVE

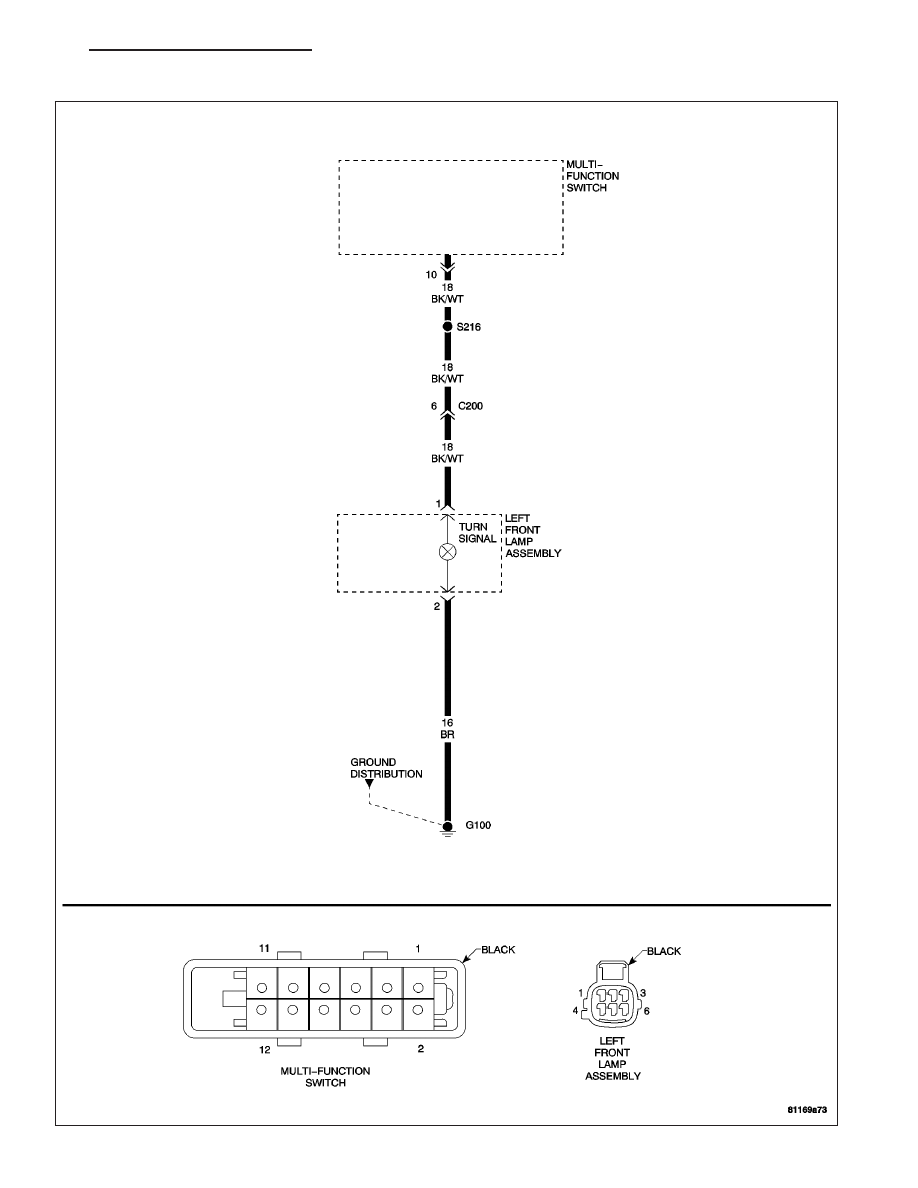

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 11

*LEFT FRONT TURN LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

LEFT FRONT TURN LAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LEFT FRONT TURN LAMP BULB

Note: If all of the turn signal lamps and both of the back up lamps are inoperative, inspect Fuse 4 located
in the Illumination Control Module/IP Fuse Block. If the fuse is open, repair the cause of the open fuse
before continuing.
Turn the ignition off.

Remove the Left Front Turn Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Left Front Turn Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/

MARKER LAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

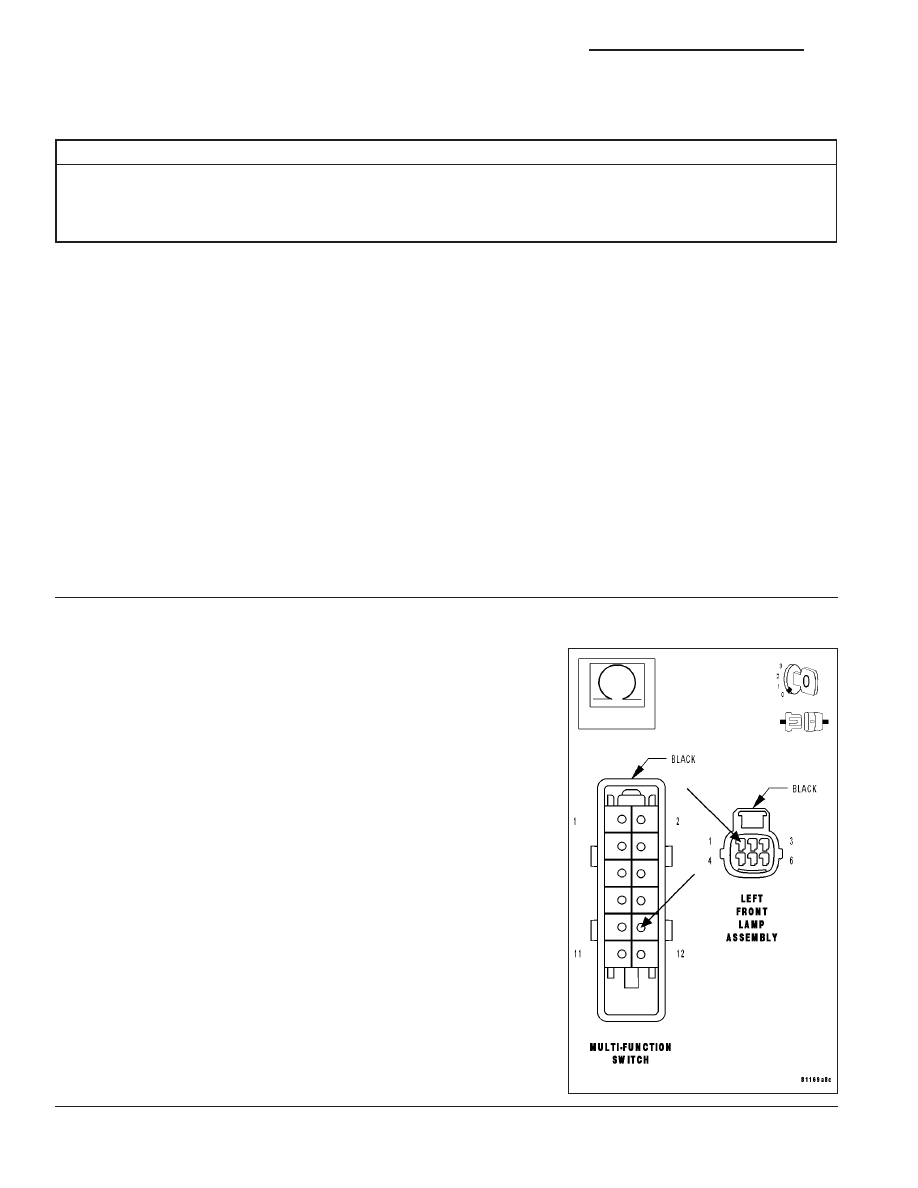

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Left Front Lamp Assembly harness connector.

Disconnect the Multi-Function Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the Left Front Lamp Assembly har-
ness connector and the Multi-Function Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the Left

Front Turn Lamp and the Multi-Function Switch.

Perform BODY VERIFICATION TEST.
