LAMPS

TABLE OF CONTENTS

page

page

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

LAMPS/LIGHTING - EXTERIOR - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 84

LAMPS/LIGHTING - INTERIOR - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . 124

LAMPS/LIGHTING - INTERIOR - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . 143

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

*LEFT FOG LAMP INOPERATIVE

. . . . . . . . . . 2

*RIGHT FOG LAMP INOPERATIVE

. . . . . . . . . 5

*LEFT PARK LAMP INOPERATIVE

. . . . . . . . . . 8

*LEFT FRONT TURN LAMP INOPERATIVE

. . 11

*RIGHT PARK LAMP INOPERATIVE

. . . . . . . . 14

*RIGHT FRONT TURN LAMP INOPERATIVE

. 17

*LEFT LOW BEAM HEADLAMP

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 20

*LEFT HIGH BEAM HEADLAMP

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 23

*RIGHT LOW BEAM HEADLAMP

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 26

*RIGHT HIGH BEAM HEADLAMP

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 29

*LEFT FRONT SIDE MARKER LAMP

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 32

*RIGHT FRONT SIDE MARKER LAMP

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 35

*LEFT REAR SIDE MARKER LAMP

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 38

*RIGHT REAR SIDE MARKER LAMP

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 41

*LEFT TAIL LAMP INOPERATIVE

. . . . . . . . . . 44

*LEFT STOP LAMP INOPERATIVE

. . . . . . . . . 47

*LEFT BACK UP LAMP INOPERATIVE

. . . . . . 50

*LEFT REAR TURN LAMP INOPERATIVE

. . . 53

*RIGHT TAIL LAMP INOPERATIVE

. . . . . . . . . 56

*RIGHT STOP LAMP INOPERATIVE

. . . . . . . 59

*RIGHT BACK UP LAMP INOPERATIVE

. . . . . 62

*RIGHT REAR TURN LAMP INOPERATIVE

. . 65

*CENTER HIGH MOUNTED STOP LAMP

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 68

*LICENSE LAMP NO.1 INOPERATIVE

. . . . . . 71

*LICENSE LAMP NO.2 INOPERATIVE

. . . . . . 74

BODY VERIFICATION TEST

. . . . . . . . . . . . . 77

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 78

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

ZH

LAMPS

8L - 1

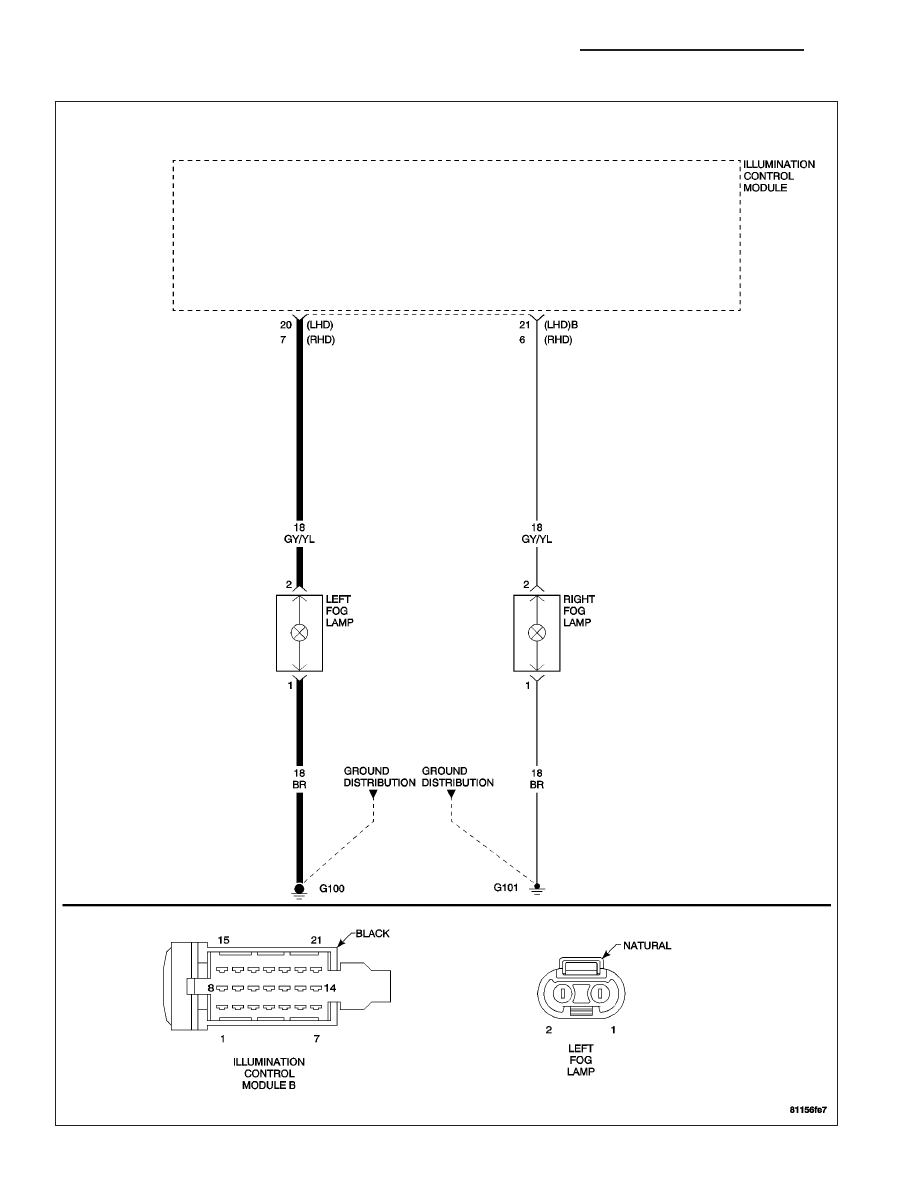

*LEFT FOG LAMP INOPERATIVE

8L - 2

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

ZH

*LEFT FOG LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

LEFT FOG LAMP BULB

For a complete Exterior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LEFT FOG LAMP BULB

Note: If both of the fog lamps are inoperative, inspect Fuse 9 located in the Illumination Control Module/IP
Fuse Block. If the fuse is open, repair the cause of the open fuse before continuing.

Turn the ignition off.

Remove the Left Fog Lamp bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Left Fog Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/FOG

LAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

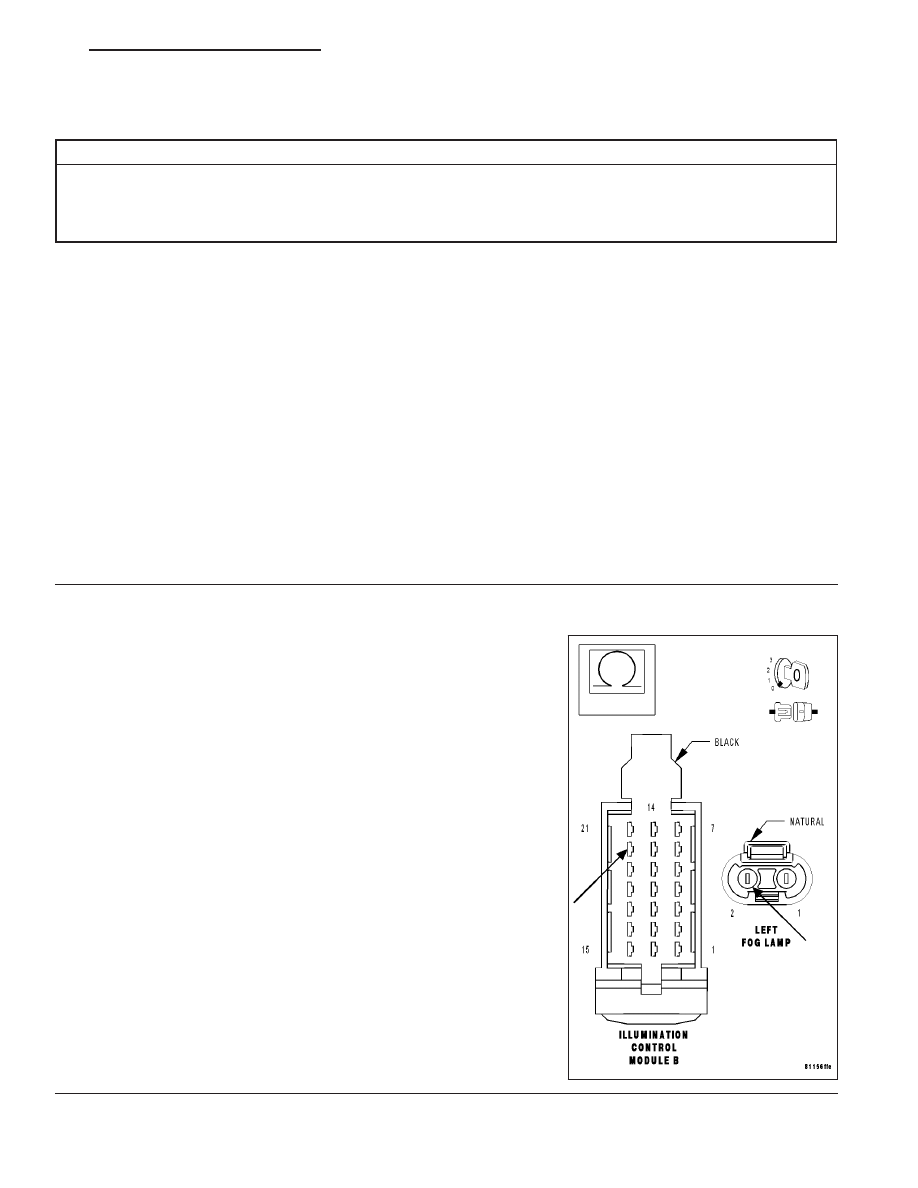

MEASURE FUSED B(+) CIRCUIT RESISTANCE

Disconnect the Left Fog Lamp harness connector.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Fused B(+) circuit from the Left Fog
Lamp harness connector to the Illumination Control Module harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open between the Left

Fog Lamp and the Illumination Control Module.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 3

*LEFT FOG LAMP INOPERATIVE (CONTINUED)

3.

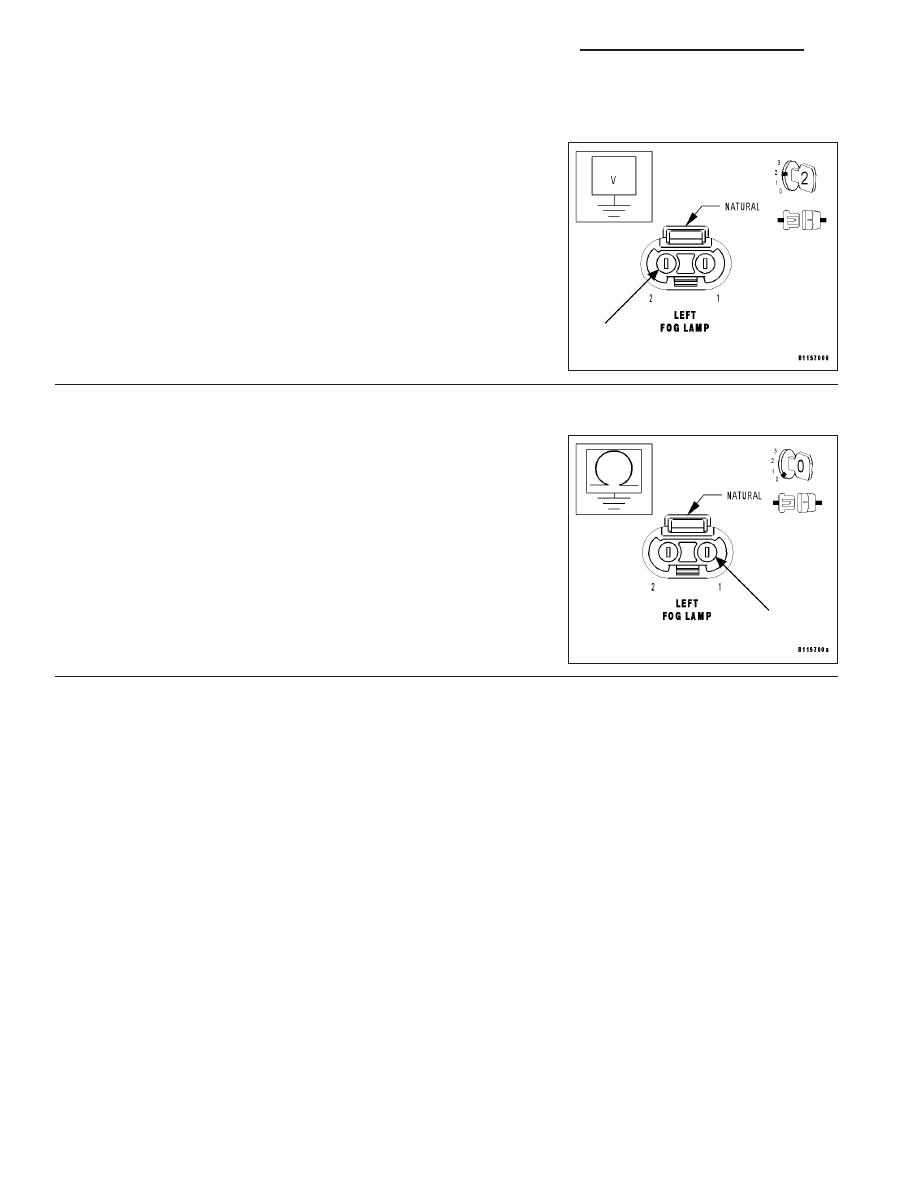

MEASURE LEFT FOG LAMP VOLTAGE

Connect the Illumination Control Module harness connector.

Turn the ignition on.

Turn the fog lamps on.

Measure the voltage of the Fused B(+) circuit at the Left Fog Lamp
harness connector cavity 2.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Replace the Illumination Control Module. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

MEASURE LEFT FOG LAMP GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Turn the fog lamps off.

Measure the resistance between ground and the Left Fog Lamp har-
ness connector cavity 1.

Is the resistance below 5.0 ohms?

Yes

>> Ensure that the Left Fog Lamp bulb is installed properly

and replace the bulb socket if necessary.

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Fog Lamp ground circuit for an open.

Perform BODY VERIFICATION TEST.
