AMBIENT TEMPERATURE SENSOR CIRCUIT (CONTINUED)

3.

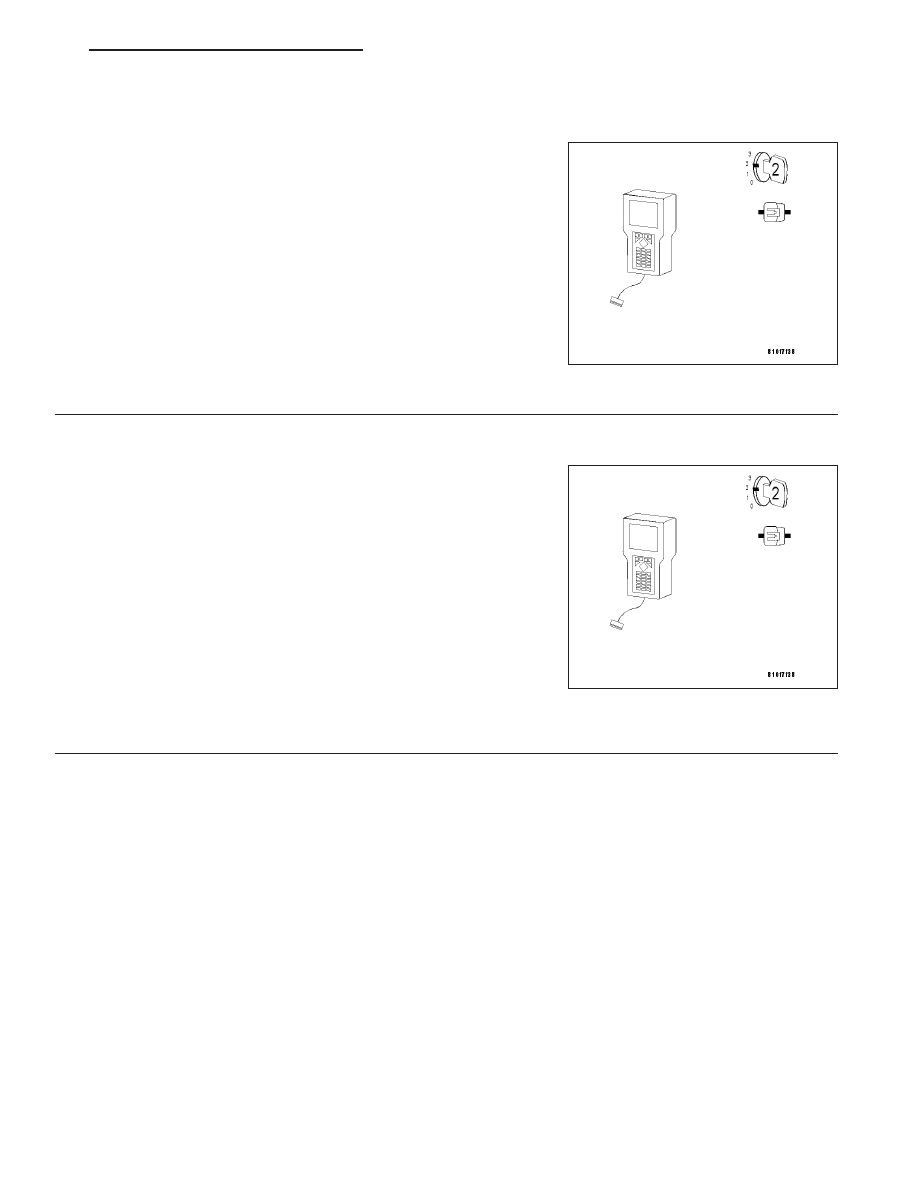

READ AMBIENT TEMPERATURE SENSOR VOLTAGE WITH DRB III

T

Turn the ignition off.

Connect a jumper wire between the Ambient Temperature Sensor Sig-
nal circuit and the Sensor Ground circuit.

Turn the ignition on.

With the DRB III

T

, read the Ambient Temperature Sensor voltage.

Does the DRB III

T

display AMBIENT TEMP: 4.5 VOLTS or

greater?

Yes

>> Go to 4

No

>> Replace the Ambient Temperature Sensor. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/AMBIENT
TEMP SENSOR - REMOVAL).

Perform BODY VERIFICATION TEST.

4.

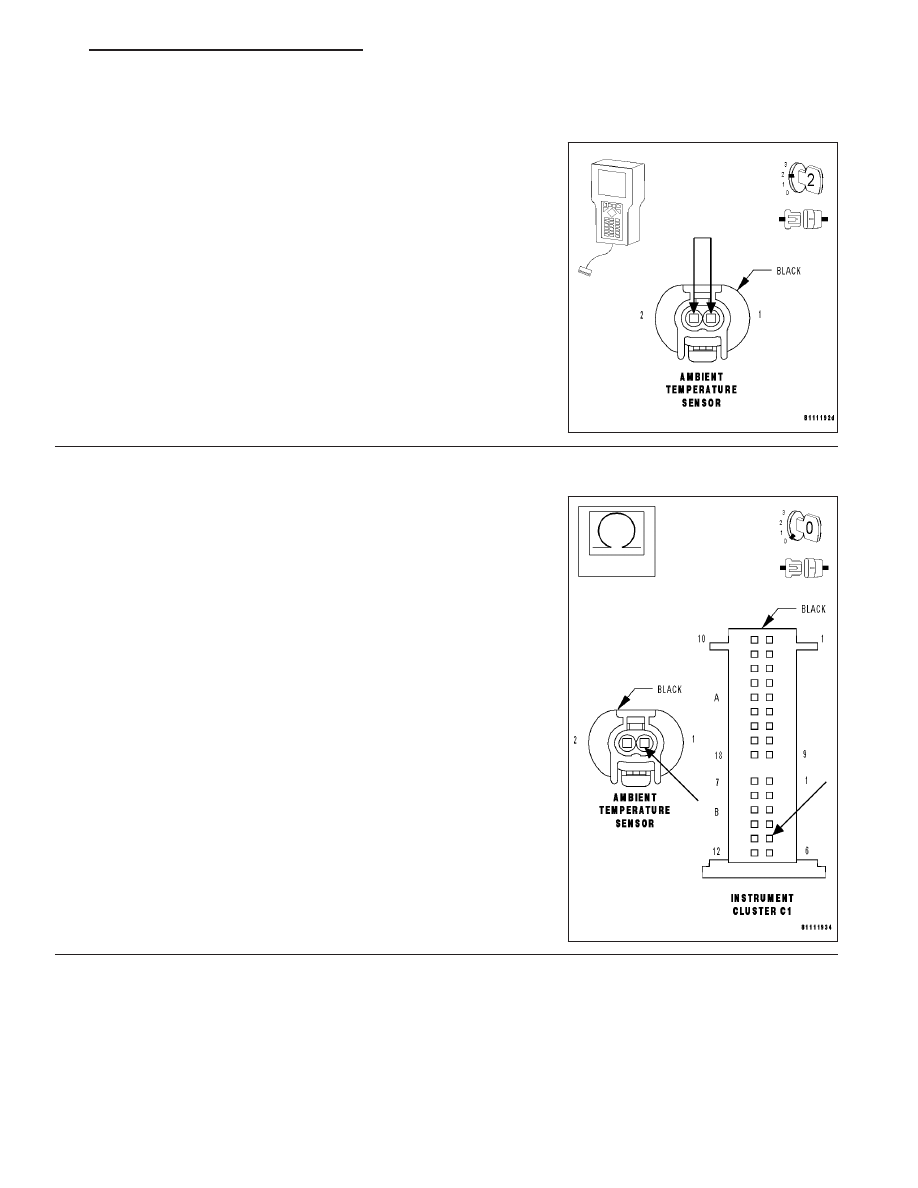

MEASURE THE RESISTANCE OF THE AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the Instrument Cluster harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Ambient Temperature Sensor Signal cir-
cuit from the Instrument Cluster harness connector to the Ambient
Temperature Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 5

No

>> Repair the Ambient Temperature Sensor Signal circuit for

an open.

Perform BODY VERIFICATION TEST.

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 13

AMBIENT TEMPERATURE SENSOR CIRCUIT (CONTINUED)

5.

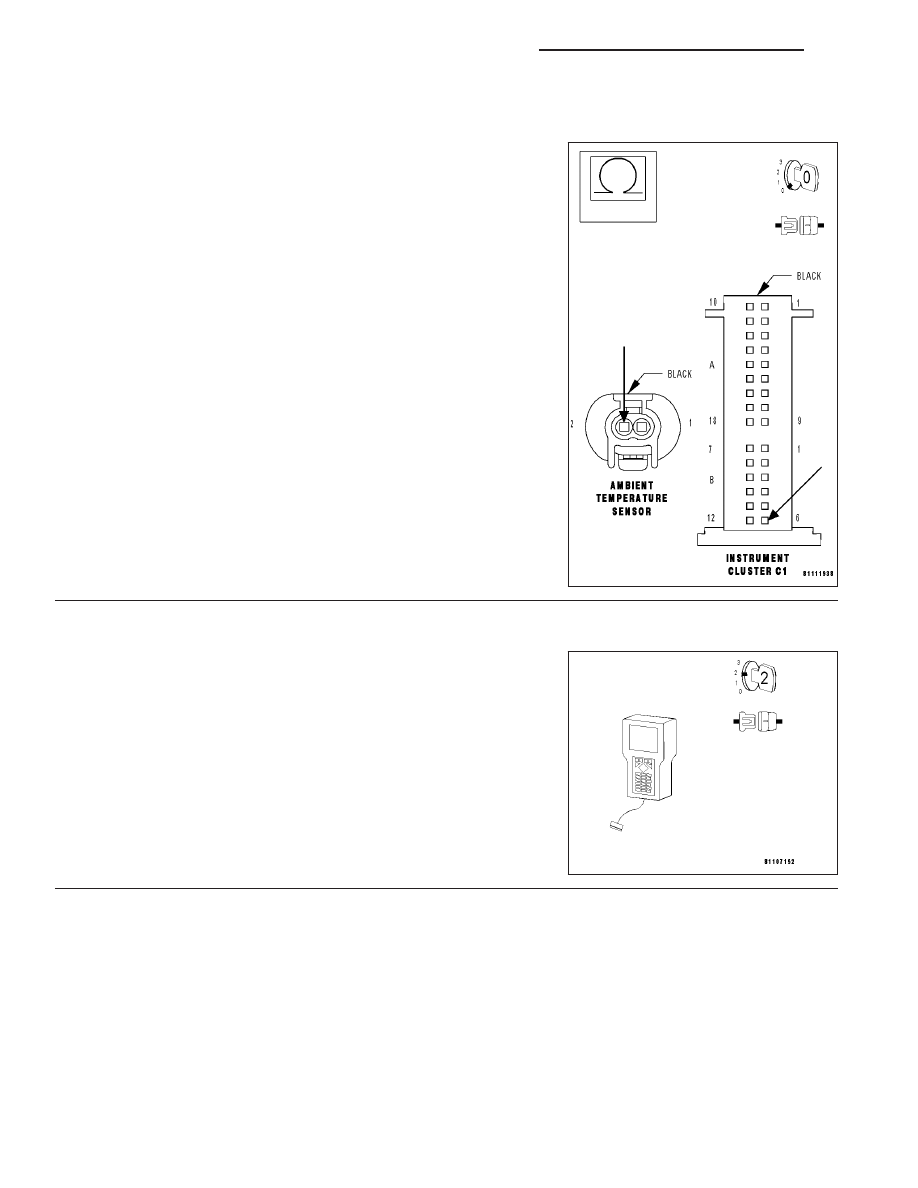

MEASURE THE RESISTANCE OF THE SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance of the Sensor Ground circuit from the Instru-
ment Cluster harness connector to the Ambient Temperature Sensor
harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster. (Refer to 8 - ELECTRI-

CAL/INSTRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Sensor Ground circuit for an open.

Perform BODY VERIFICATION TEST.

6.

READ AMBIENT TEMPERATURE SENSOR VOLTAGE WITH DRB III

T

Turn the ignition off.

Disconnect the Ambient Temperature Sensor harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

With the DRB III

T

, read the Ambient Temperature Sensor voltage.

Does the DRB III

T

display AMBIENT TEMP: 4.5 VOLTS or

greater?

Yes

>> Go to 7

No

>> Go to 9

8J - 14

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH

AMBIENT TEMPERATURE SENSOR CIRCUIT (CONTINUED)

7.

READ A/C HEATER CONTROL MODULE DTC’S WITH DRB III

T

Turn the ignition off.

Reconnect the Ambient Temperature Sensor connector.

Turn the ignition on.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Wait two minutes.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Does the DRB III

T

display Ambient Temperature Sensor Failure

DTC?

Yes

>> Replace the Ambient Temperature Sensor. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/AMBIENT
TEMP SENSOR - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 8

8.

READ A/C HEATER CONTROL MODULE DTC’S WITH DRB III

T

Ensure the Ambient Temperature Sensor is connected at this time.

Start the engine.

Turn the A/C system on and run for at least five minutes.

With the DRB III

T

, read A/C Heater Control Module DTC’s.

Does the DRB III

T

display Ambient Temperature Sensor Failure

DTC?

Yes

>> Replace the Ambient Temperature Sensor. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/AMBIENT
TEMP SENSOR - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not

present. Inspect the related wiring harness for a possible
intermittent condition.

Perform BODY VERIFICATION TEST.

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 15

AMBIENT TEMPERATURE SENSOR CIRCUIT (CONTINUED)

9.

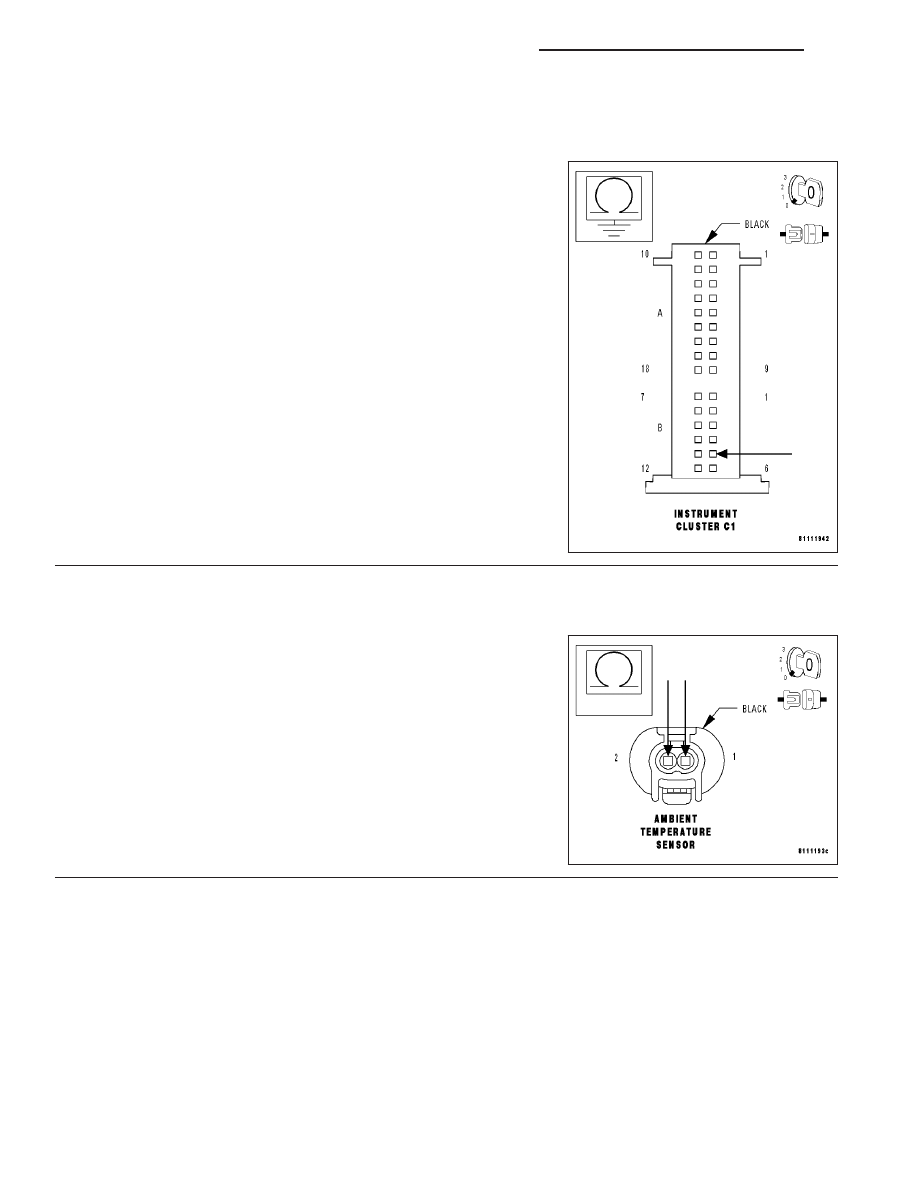

MEASURE THE RESISTANCE BETWEEN GROUND AND THE AMBIENT TEMPERATURE SENSOR
SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the Instrument Cluster harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between ground and the Ambient Temperature
Signal circuit.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the Ambient Temperature Sensor Signal circuit for

a short to ground.

Perform BODY VERIFICATION TEST.

No

>> Go to 10

10.

MEASURE THE RESISTANCE FROM THE AMBIENT TEMPERATURE SENSOR SIGNAL CIRCUIT TO
THE SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance from the Ambient Temperature Sensor Signal
circuit to the Sensor Ground circuit at the Ambient Temperature Sen-
sor connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the Ambient Temperature Sensor Signal circuit for

a short to the Sensor Ground circuit.

Perform BODY VERIFICATION TEST.

No

>> Replace the Instrument Cluster. (Refer to 8 - ELECTRI-

CAL/INSTRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

8J - 16

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS
