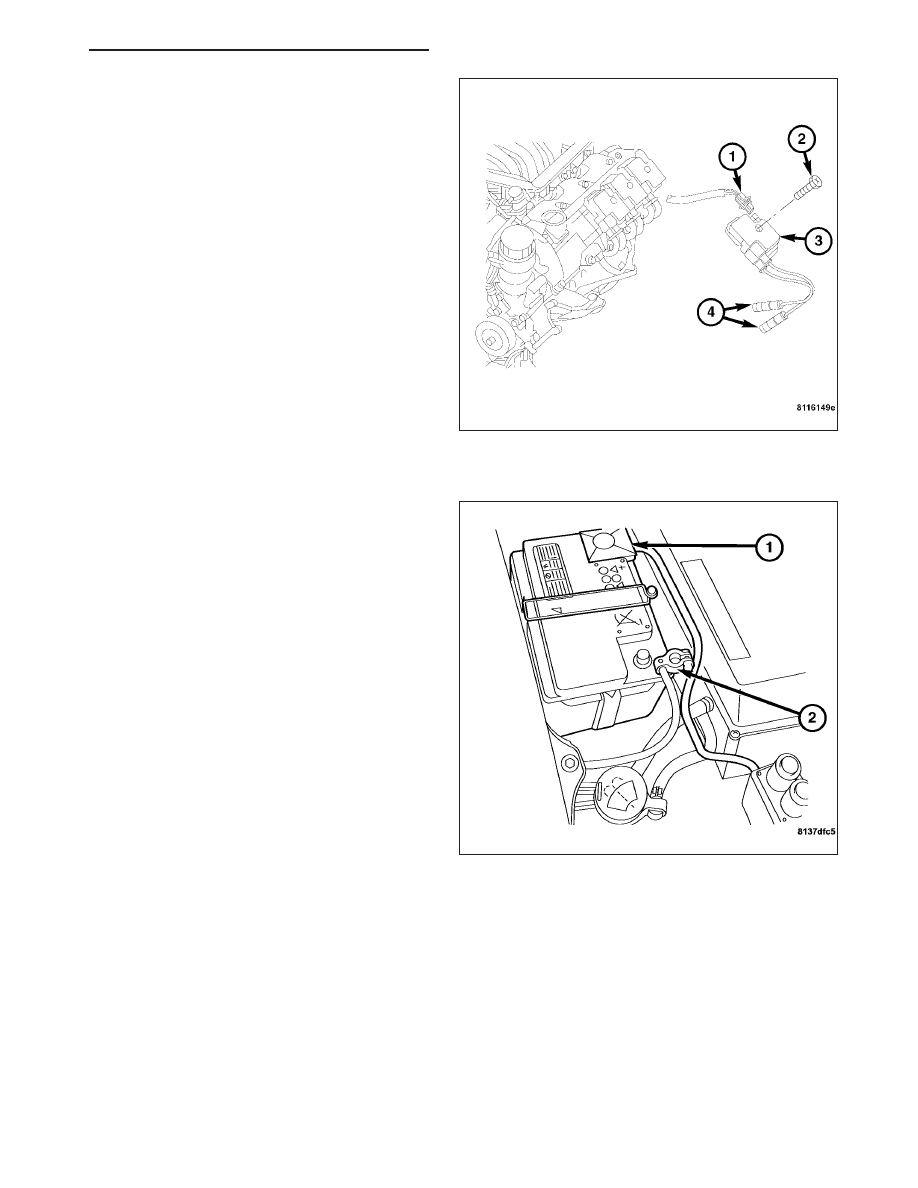

4. Disconnect the ignition coil wire harness connector

(1).

5. Disconnect the spark plug cables (4) from the

spark plugs.

6. Remove the ignition coil retaining bolt (2).

7. Remove the ignition coil (3) from the cylinder head

cover.

REMOVAL - SRT

1. Disconnect the negative battery cable (2).

ZH

IGNITION SYSTEM - SERVICE INFORMATION

8I - 11

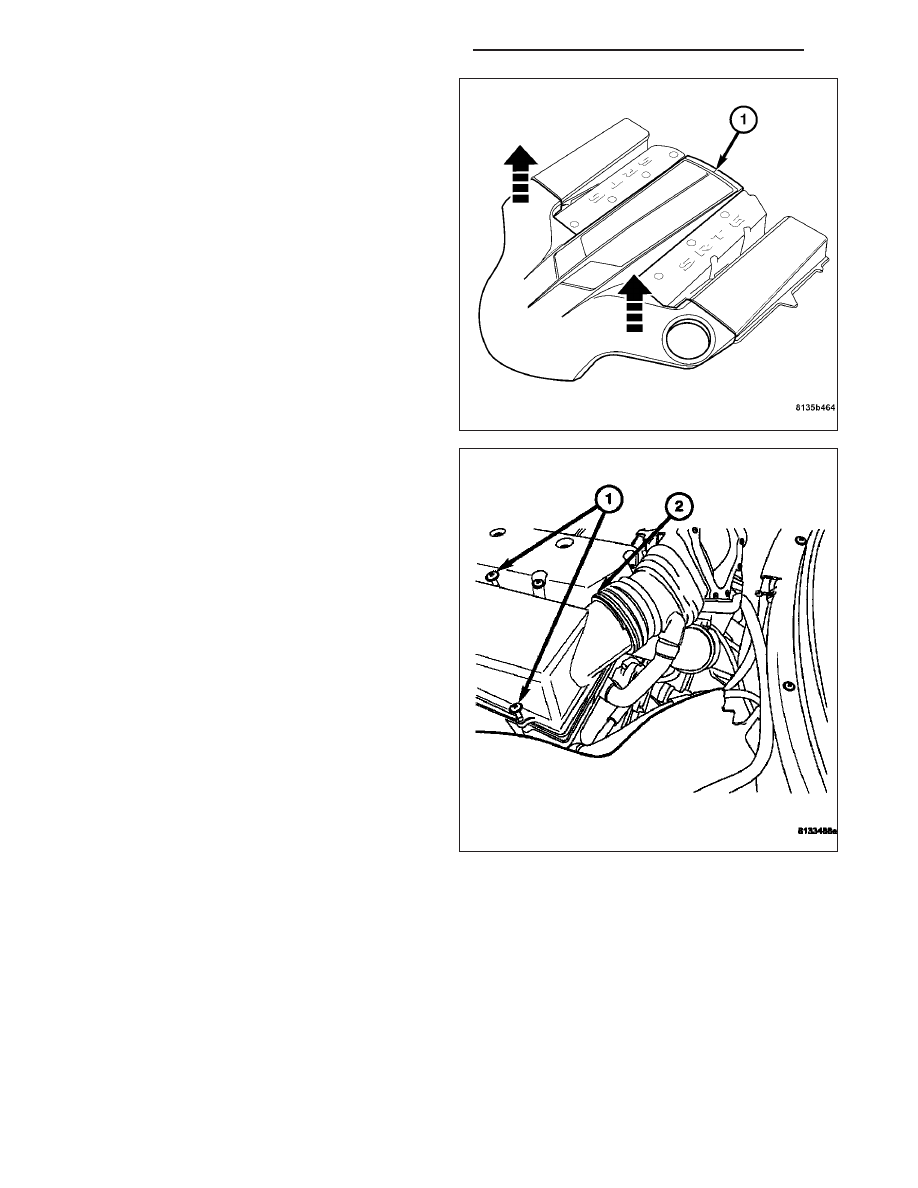

2. Remove the engine cover (1). Grasp both corners

of the engine cover, and pull up firmly.

3. Remove the upper air cleaner housing by removing

the inlet tube (2) and the retaining screws (1).
(Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR
CLEANER HOUSING - REMOVAL).

8I - 12

IGNITION SYSTEM - SERVICE INFORMATION

ZH

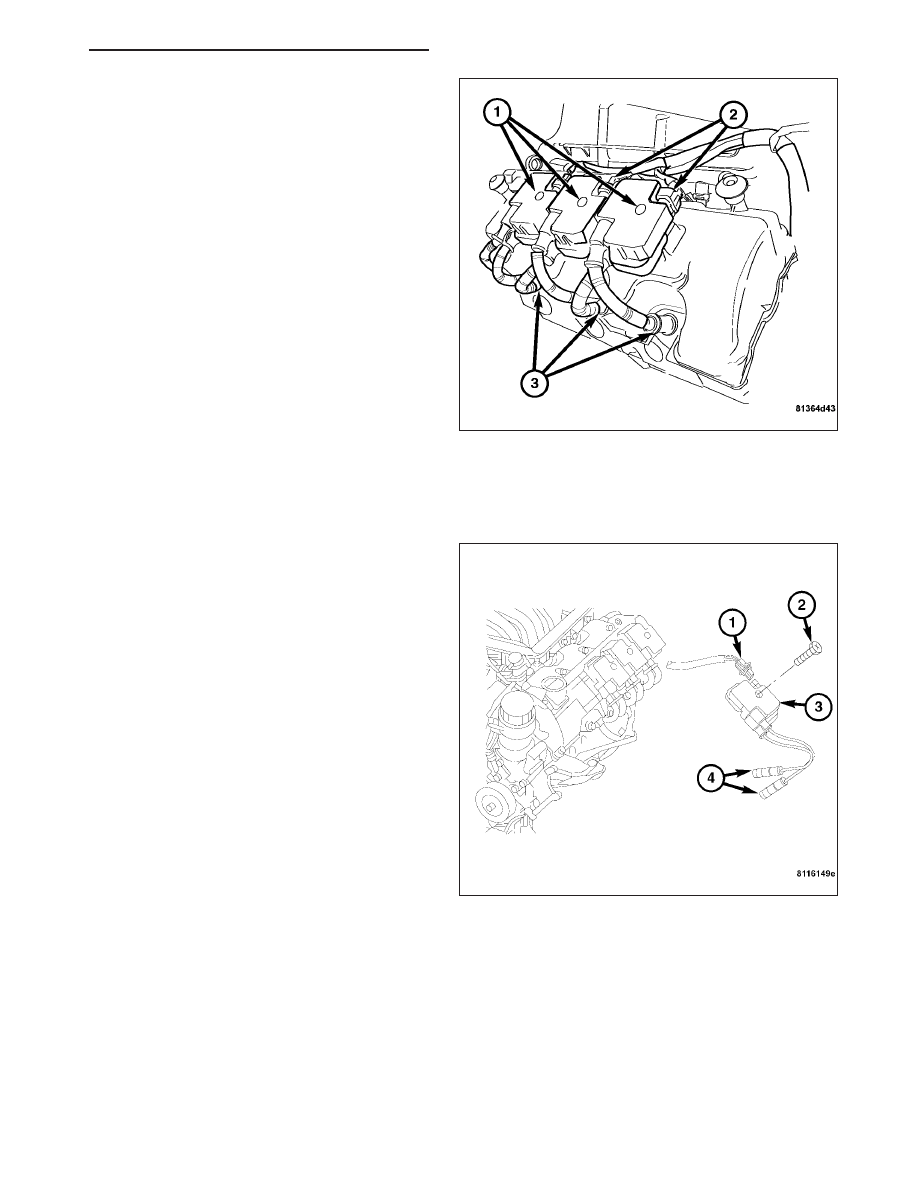

4. Disconnect the ignition coil harness connector (2).

5. Disconnect both the spark plug cables from the

spark plugs (3).

6. Remove the ignition coil mounting bolt (1).

7. Remove the ignition coil from the engine.

INSTALLATION

INSTALLATION

1. Position the ignition coil (3) on the cylinder head

cover.

2. Install the ignition coil retaining bolt (2). Tighten the

bolt to 8 N·m (71 in. lbs.).

3. Connect the ignition coil wire harness connector (1)

to the coil pack.

ZH

IGNITION SYSTEM - SERVICE INFORMATION

8I - 13

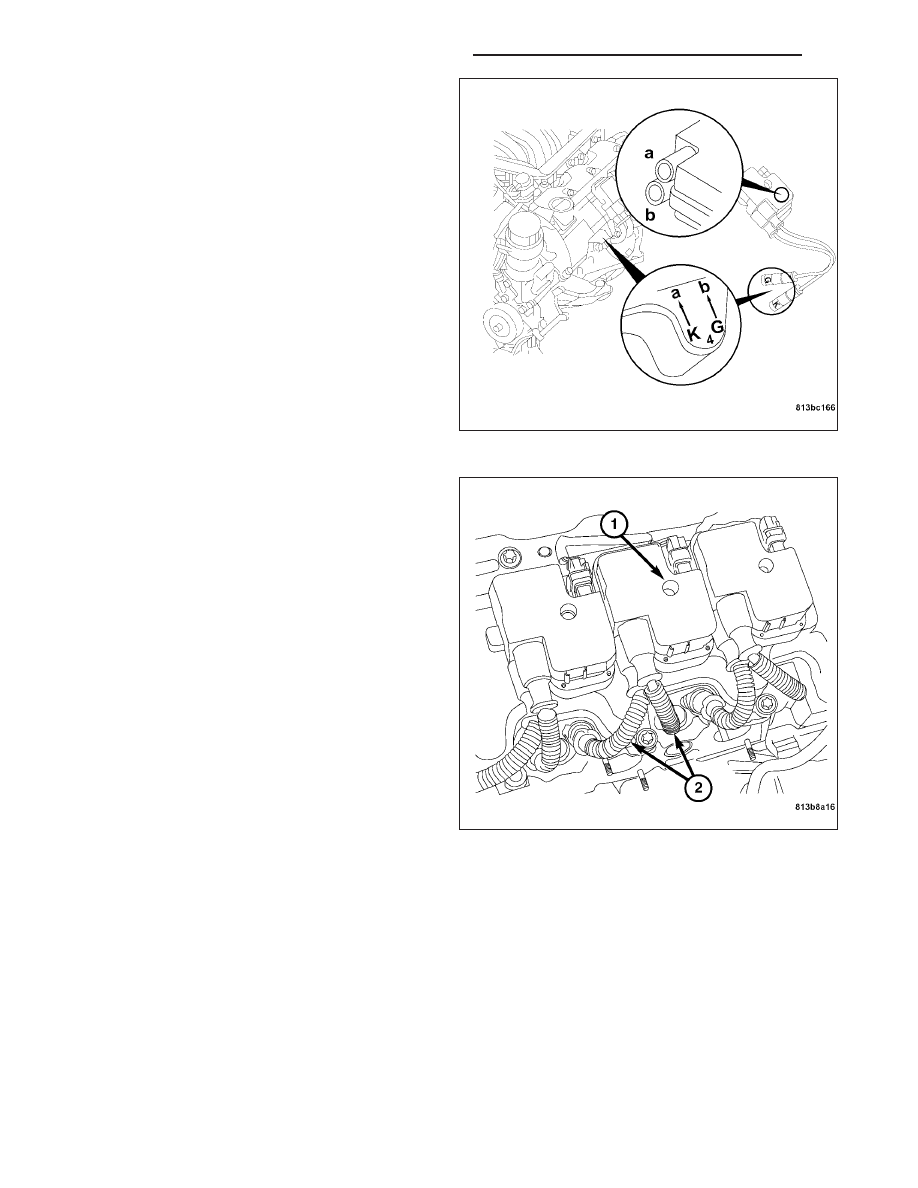

Note: When installing the spark plug cables, route
the cables correctly. Failure to route the cables
properly can cause improper spark plug phase-
shift.

4. Install the spark plug cables to the appropriate coil

tower (A & B) (coil side).

5. Install the spark plug cables to the appropriate

spark plug location (G & K) (plug side).

Note: Refer to the reference pad cast into the cyl-
inder head cover to identify proper spark plug/
spark plug cable orientation.

Note: When installing spark plug cables, insure a
positive connection is made. A snap should be felt
when a good connection is made between the
spark plug cable and the spark plug.

6. Insure a firm connection is made from the spark

plug cables (2) to the spark plugs.
