REMOVAL

1. Remove the relay control module. (Refer to 8 -

ELECTRICAL/POWER

DISTRIBUTION/RELAY

-

REMOVAL).

INSTALLATION

1. Install the relay control module. (Refer to 8 - ELEC-

TRICAL/POWER

DISTRIBUTION/RELAY

-

INSTALLATION).

ZH

HORN - SERVICE INFORMATION

8H - 17

IGNITION CONTROL

TABLE OF CONTENTS

page

page

IGNITION SYSTEM - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

IGNITION SYSTEM - SERVICE INFORMATION. . . . 3

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

IGNITION SYSTEM - ELECTRICAL

DIAGNOSTICS
DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . . 2

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

DESCRIPTION

The electrical diagnostic information for the Ignition System can be found in the appropriate diagnostic section. The
Ignition System Electrical Diagnostic section only contains the circuit diagram for a quick system overview.

For complete electrical diagnostics refer to the Engine Electrical Diagnostics section.

ZH

IGNITION CONTROL

8I - 1

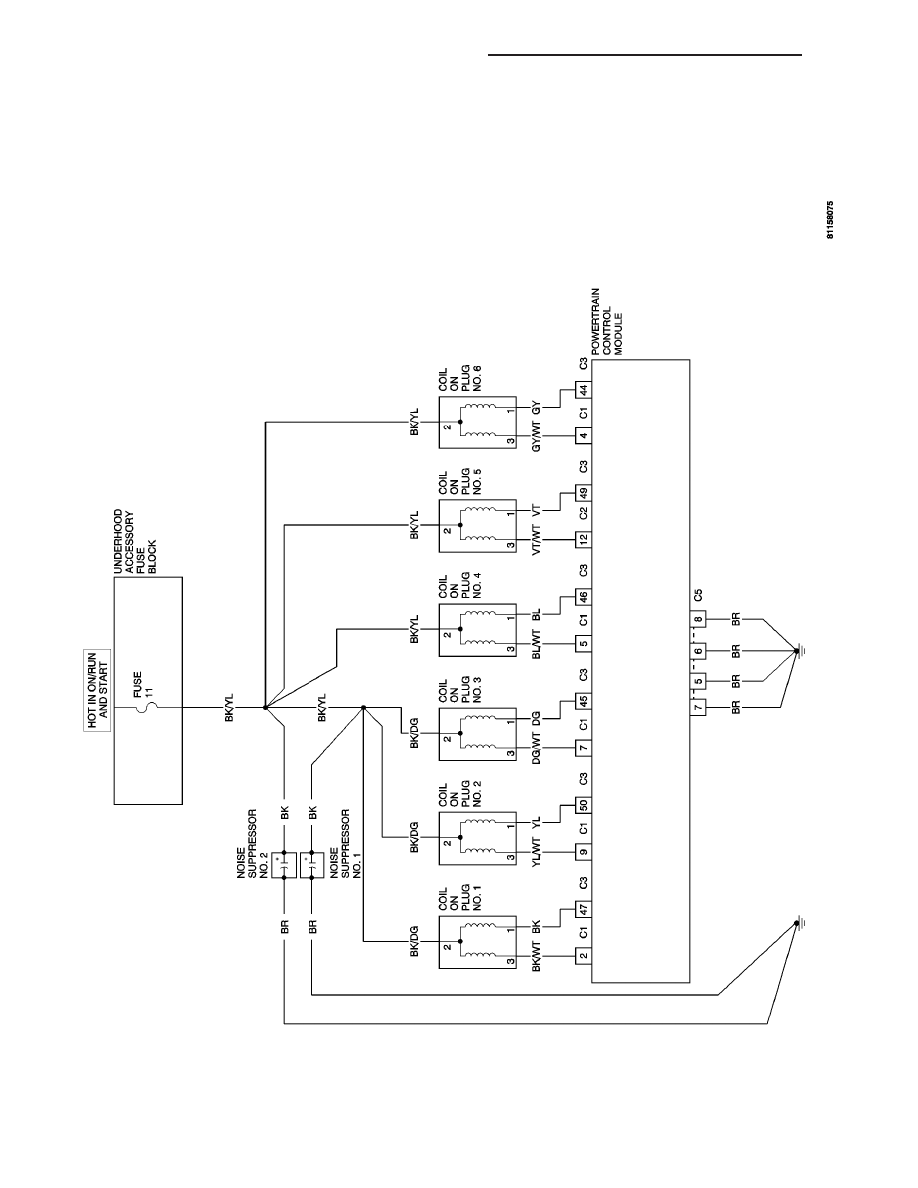

SCHEMATICS AND DIAGRAMS

8I - 2

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

ZH
