4. Connect the negative battery cable.

HORN SWITCH

DIAGNOSIS AND TESTING

WARNING: DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, SEAT BELT TENSIONER, SIDE AIRBAG, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND) CABLE, THEN WAIT TWO MIN-
UTES FOR THE AIR BAG SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING FURTHER DIAG-
NOSIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE TO TAKE
THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE
PERSONAL INJURY.

The horn switch is comprised of two separate contact
plates suspended by pre-loaded springs. It may be
tested in the following manner:

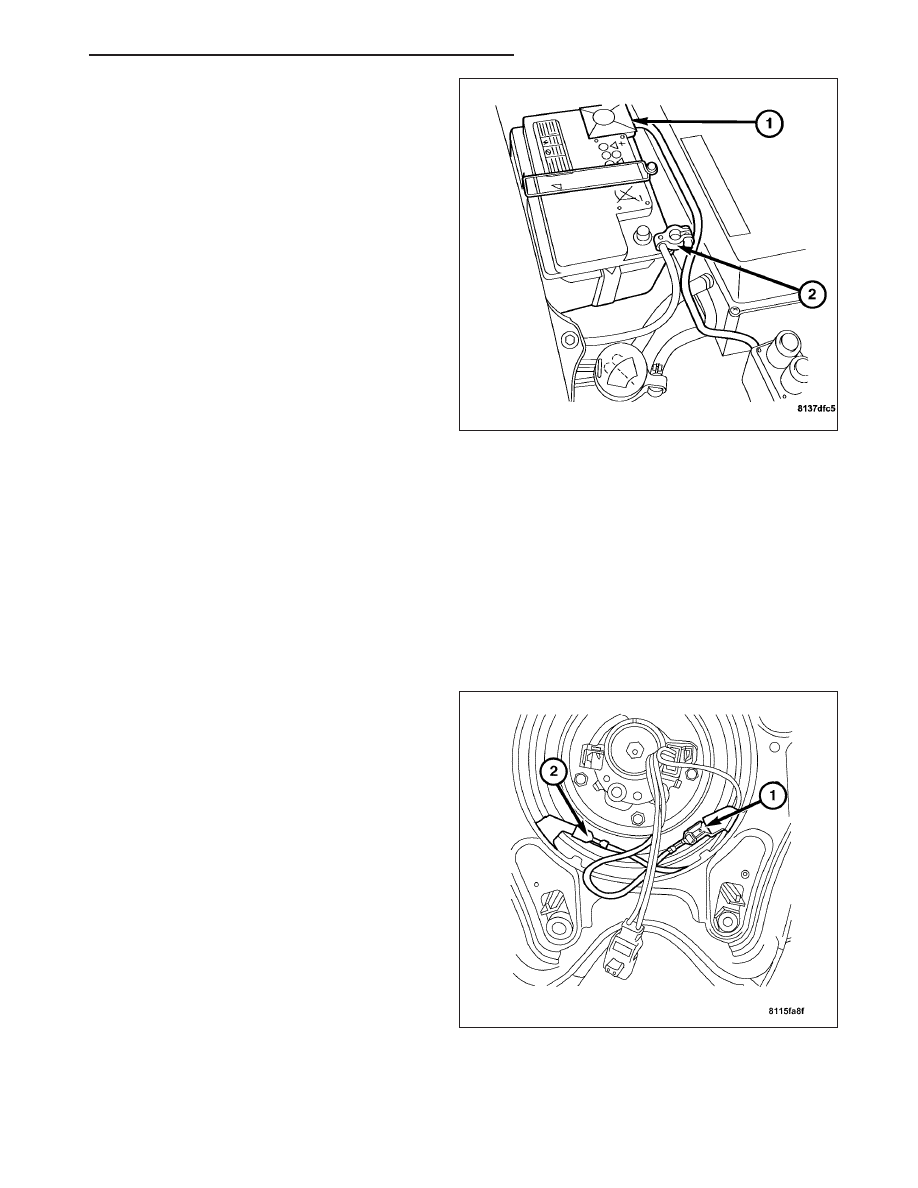

1. Disconnect the negative battery cable.

2. Remove the driver airbag. (Refer to 8 - ELECTRI-

CAL/RESTRAINTS/DRIVER AIRBAG - REMOVAL).

3. Disconnect the horn switch harness connectors (1)

and (2).

4. Using an ohmmeter, connect one lead to the

ground wire terminal (1) and the other lead to the
positive wire terminal (2). No continuity should be
present.

5. Depress the horn switch outer plate and check for

continuity. If no continuity is present between the
terminals, replace the switch contact plates.

ZH

HORN - SERVICE INFORMATION

8H - 13

Note: For complete horn system diagnostics, see Horn Electrical Diagnostics in this section.

REMOVAL

WARNING: REFER TO RESTRAINTS BEFORE ATTEMPTING ANY DOOR, SEAT, STEERING WHEEL, STEER-
ING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR SERVICE. FAILURE TO TAKE THE
PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE PER-
SONAL INJURY.

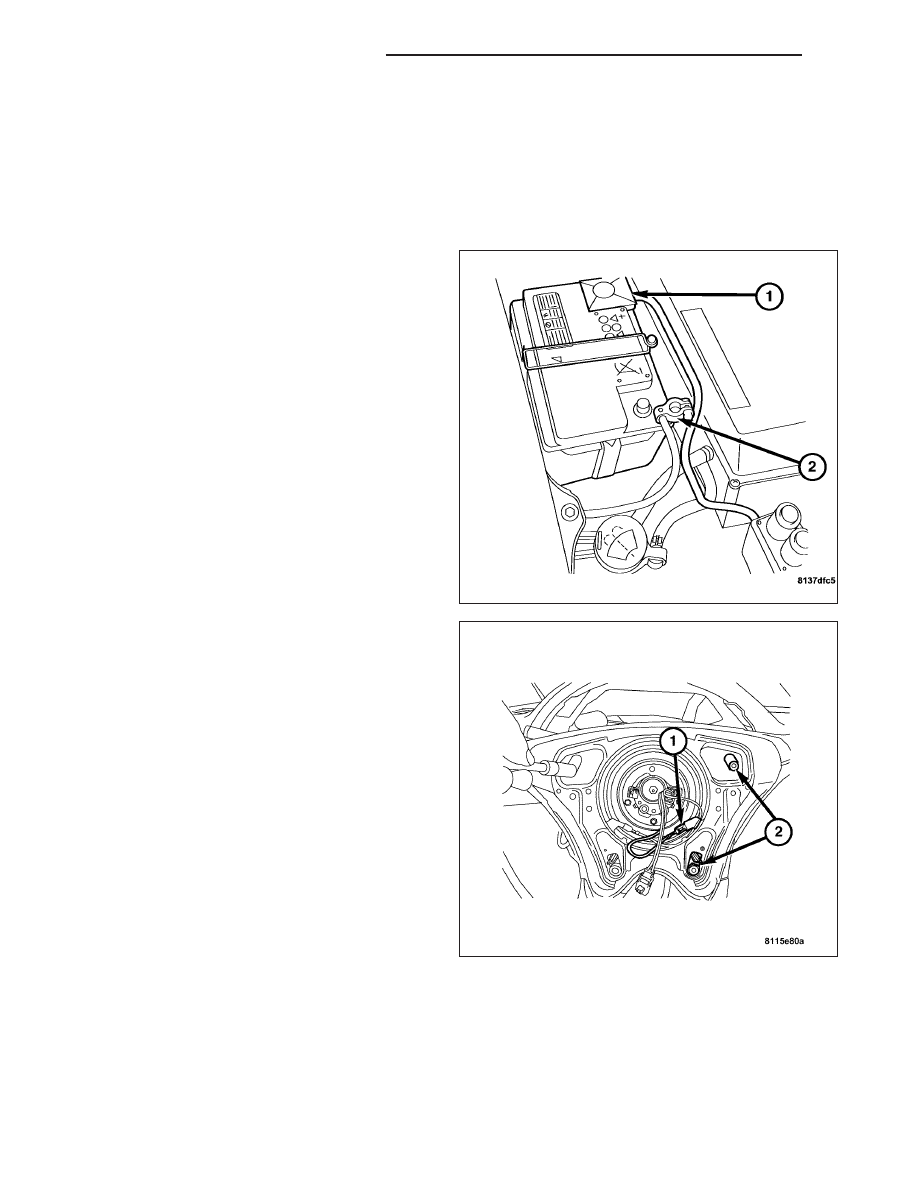

1. Disconnect the negative battery cable.

2. Remove the driver airbag. (Refer to 8 - ELECTRI-

CAL/RESTRAINTS/DRIVER AIRBAG - REMOVAL).

3. Disconnect the horn switch harness connector (1).

4. Remove the horn switch retaining nuts (2), and

remove the horn switch from the steering wheel.

INSTALLATION

WARNING: REFER TO RESTRAINTS BEFORE ATTEMPTING ANY DOOR, SEAT, STEERING WHEEL, STEER-
ING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR SERVICE. FAILURE TO TAKE THE
PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE PER-
SONAL INJURY.

8H - 14

HORN - SERVICE INFORMATION

ZH

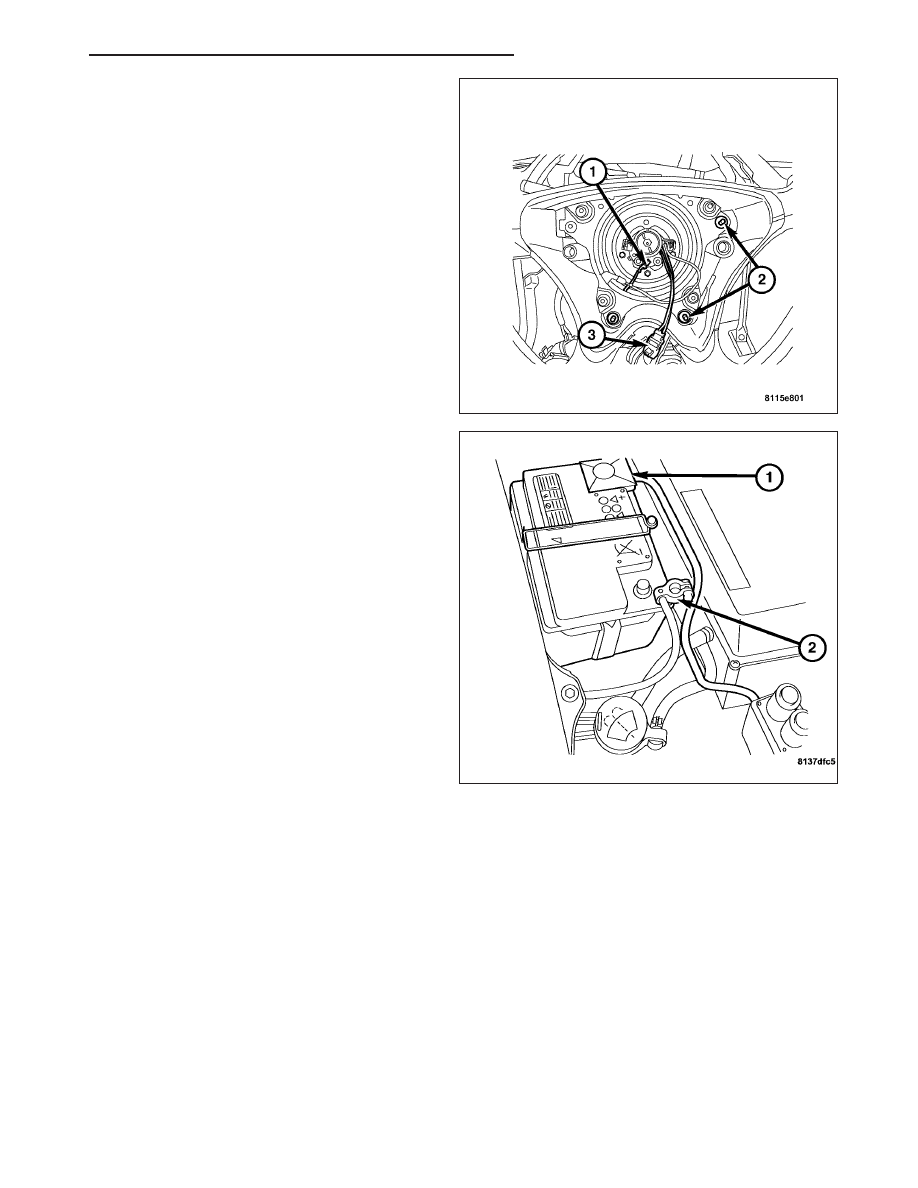

1. Install the horn switch into the steering wheel, then

route the driver airbag harness and connector (3)
through the opening in the horn switch.

Note: Be sure the horn switch preload springs are
centered over the mounting studs (2).

2. Press downward evenly on the horn switch and

install the horn switch retaining nuts. Tighten the
nuts to 5 N·m (44 in. lbs.).

3. Connect the horn switch harness connector (1).

4. Install the airbag. (Refer to 8 - ELECTRICAL/RE-

STRAINTS/DRIVER AIRBAG - INSTALLATION).

5. Connect the negative battery cable (2).

ZH

HORN - SERVICE INFORMATION

8H - 15

HORN RELAY

DESCRIPTION

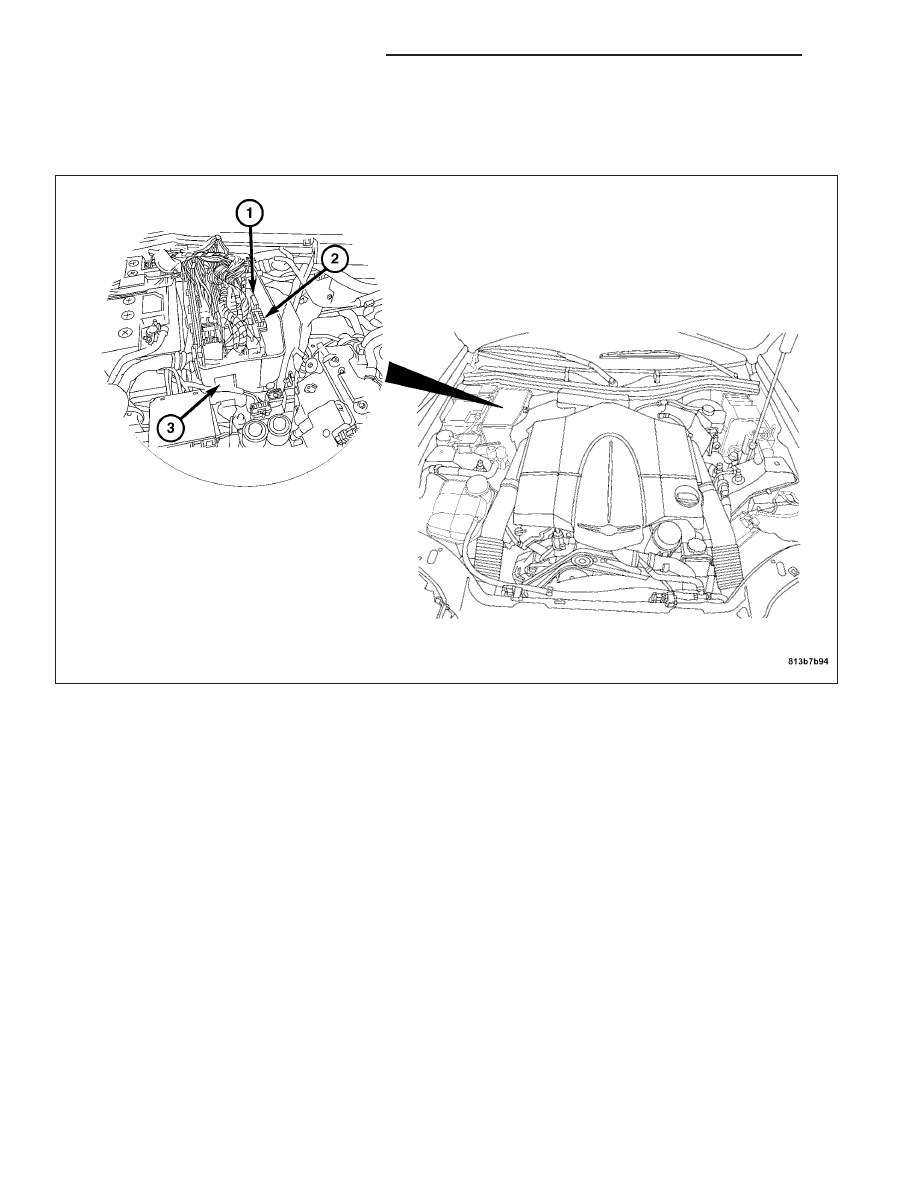

The horn relay is housed within the Relay Control Module (1) located inside the Control Module Box (3) on the
passenger side of the engine compartment. The Relay Control Module also contains the Fuse (2) for the horn relay
circuitry. The Relay Control Module cannot be adjusted or repaired. If faulty or damaged, the entire module must be
replaced as an assembly.
