ELECTRONIC CONTROL MODULES

TABLE OF CONTENTS

page

page

ELECTRONIC CONTROL MODULES -

ELECTRICAL DIAGNOSTICS. . . . . . . . . . . . . . . . . 1

ELECTRONIC CONTROL MODULES - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 74

ELECTRONIC CONTROL MODULES - ELECTRICAL

DIAGNOSTICS

TABLE OF CONTENTS

page

page

ELECTRONIC CONTROL MODULES -

ELECTRICAL DIAGNOSTICS
DIAGNOSIS AND TESTING

*DRB III

T

DOES NOT POWER UP

. . . . . . . . . . 2

*NO RESPONSE FROM ALL MODULES

. . . . . 4

*NO RESPONSE FROM POWERTRAIN

CONTROL MODULE . . . . . . . . . . . . . . . . . . . . 8

*NO RESPONSE FROM OCCUPANT

RESTRAINT CONTROLLER . . . . . . . . . . . . . . 14

*NO RESPONSE FROM INSTRUMENT

CLUSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

*NO RESPONSE FROM UNIVERSAL

GARAGE DOOR OPENER/TIRE
PRESSURE MONITOR . . . . . . . . . . . . . . . . . . 24

*NO RESPONSE FROM A/C HEATER

CONTROL MODULE . . . . . . . . . . . . . . . . . . . 29

*NO RESPONSE FROM POWER TOP

CONTROL MODULE . . . . . . . . . . . . . . . . . . . 35

*NO RESPONSE FROM CONTROLLER

ANTILOCK BRAKE . . . . . . . . . . . . . . . . . . . . . 39

*NO RESPONSE FROM SHIFT LEVER

ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . 45

*NO RESPONSE FROM TRANSMISSION

CONTROL MODULE . . . . . . . . . . . . . . . . . . . 50

*NO RESPONSE FROM BODY CONTROL

MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

*NO RESPONSE FROM SENTRY KEY

REMOTE ENTRY MODULE . . . . . . . . . . . . . . 60

BODY VERIFICATION TEST

. . . . . . . . . . . . . 66

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 67

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

ZH

ELECTRONIC CONTROL MODULES

8E - 1

*DRB III

T

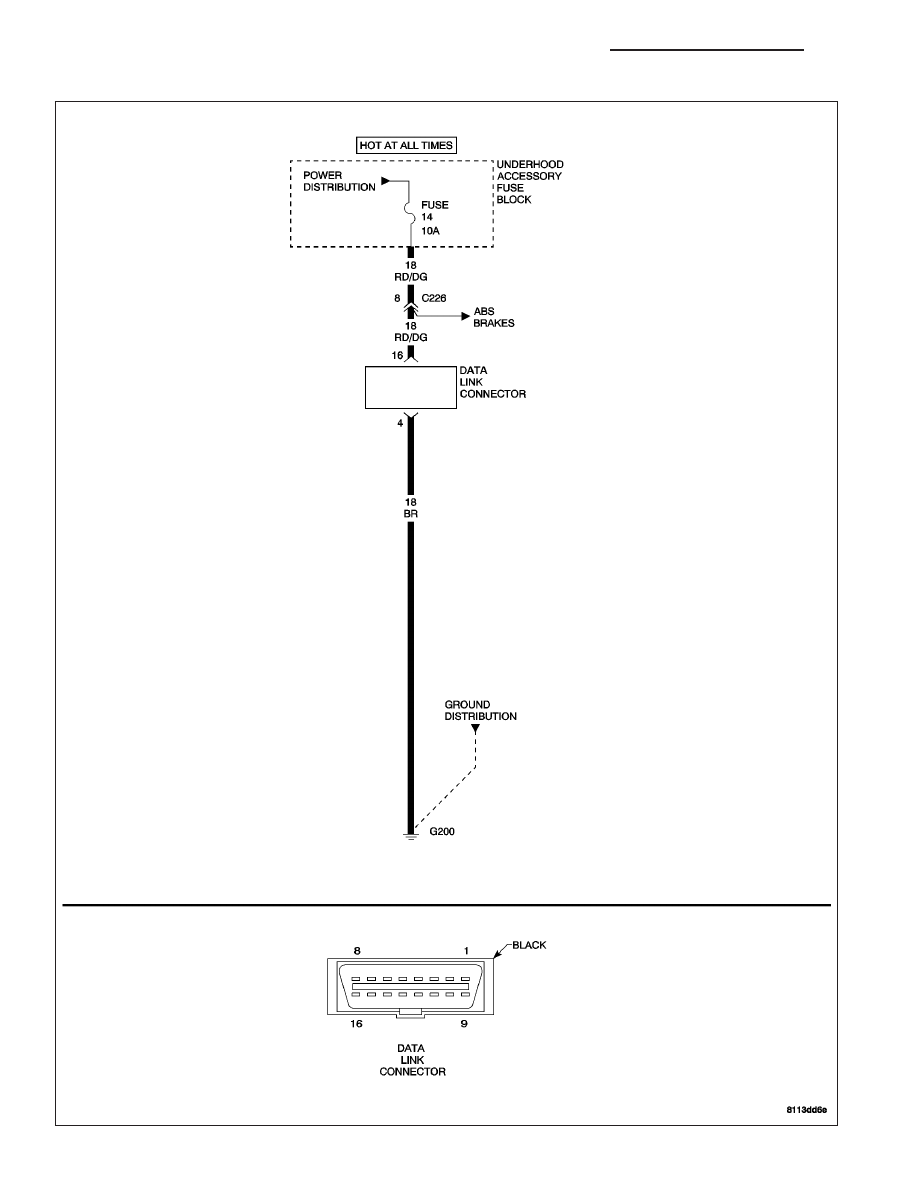

DOES NOT POWER UP

8E - 2

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH

*DRB III

T

DOES NOT POWER UP (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

For a complete Data Link Connector Circuit Diagram, (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MOD-
ULES - SCHEMATICS AND DIAGRAMS).

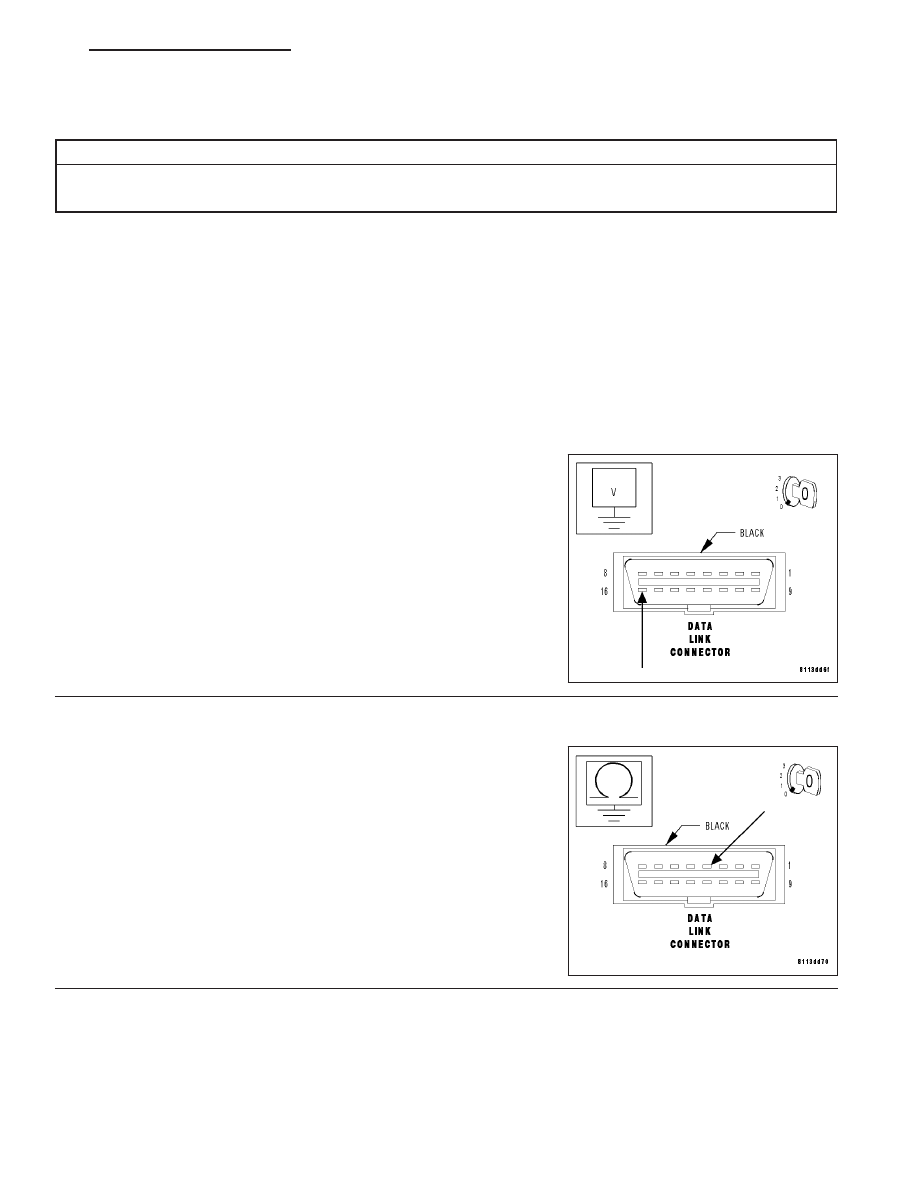

Diagnostic Test

1.

MEASURE THE VOLTAGE OF THE DLC POWER CIRCUIT

Note: If the LEDs do not light or no sound is emitted at start up, check for loose cable connections or a bad
cable. Check the vehicle battery voltage (data link 16-way connector cavity 16). A minimum of 11 volts is
required to adequately power the DRB III

T

. Check for a proper ground at DLC cavity 4. If all connections are

proper between the DRB III

T

and the vehicle or other devices and the vehicle battery is fully charged, an

inoperative DRB III

T

may be the result of a faulty cable.

Turn the ignition off.

Measure the voltage of the Fused B(+) circuit at cavity 16 of the Data
Link Connector.

Is the voltage above 11 volts?

Yes

>> Go to 2

No

>> System voltage must be above 11 volts. Check Fuse 14 in

the Underhood Accessory Fuse Block. Repair the voltage
concern as necessary.

Perform BODY VERIFICATION TEST.

2.

MEASURE THE RESISTANCE OF THE DLC GROUND CIRCUIT

Measure the resistance between ground the Ground circuit at cavity 4
of the Data Link Connector.

Is the resistance below 5.0 ohms?

Yes

>> Inspect the DRB III

T

for a possible malfunction.

Perform BODY VERIFICATION TEST.

No

>> Repair the DLC Ground circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 3

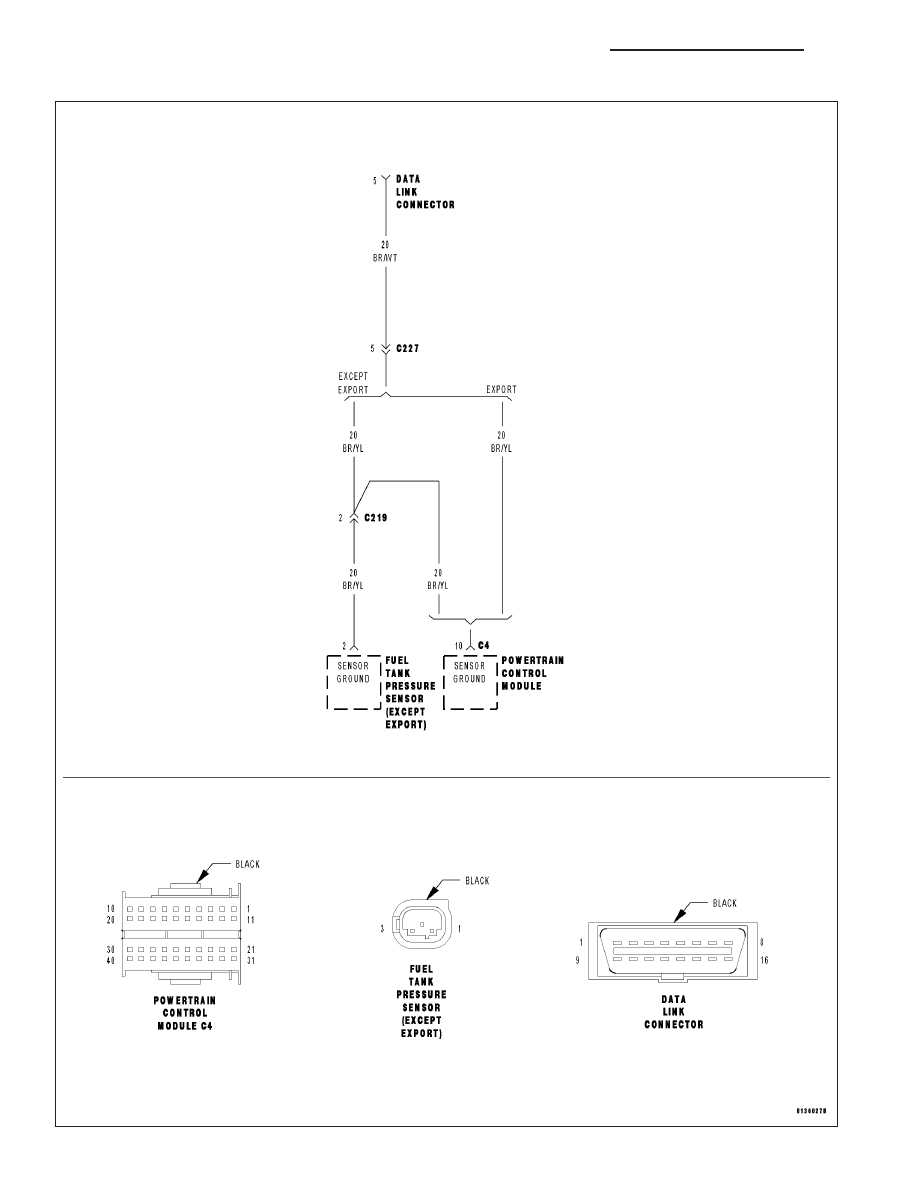

*NO RESPONSE FROM ALL MODULES

8E - 4

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH
