Chrysler Crossfire. Manual - part 149

AUDIO - SERVICE INFORMATION

DESCRIPTION

The audio system is standard factory-installed equipment. The system uses an ignition switched source of battery
current so that the system will only operate when the ignition switch is in the ON/RUN or START positions.

The audio system includes the following components:

•

Antenna

•

Rear Window Antenna Module

•

Power Amplifier

•

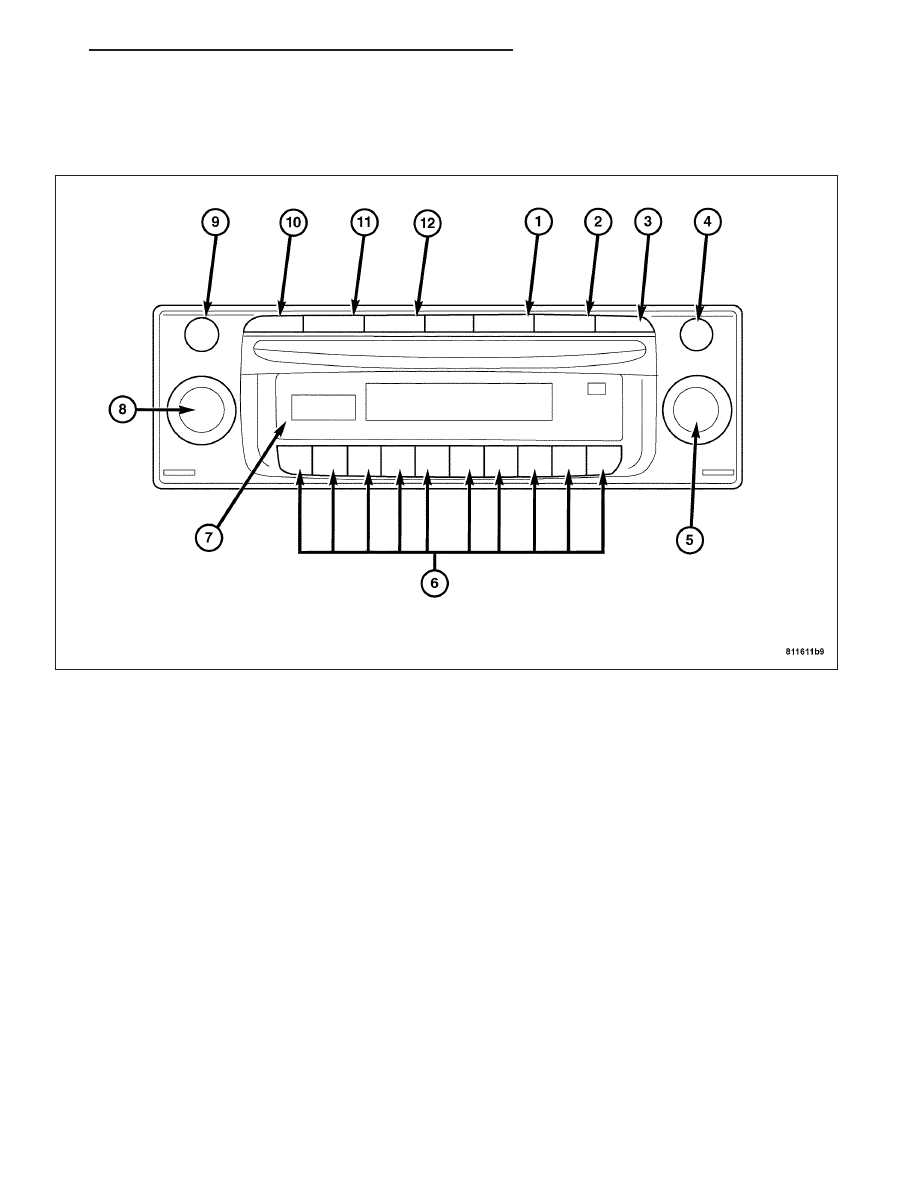

Radio Receiver

•

Speakers

OPERATION

For detailed operation instructions for the factory installed audio system, refer to the Understanding Your Instrument
Panel section in the Owner’s Manual.

DIAGNOSIS AND TESTING - AUDIO SYSTEM

For complete audio system diagnosis, see audio electrical diagnostics in this section.

ZH

AUDIO - SERVICE INFORMATION

8A - 21

SPECIAL TOOLS

Radio Removal Tool 9241

8A - 22

AUDIO - SERVICE INFORMATION

ZH

AMPLIFIER

REMOVAL

REMOVAL

1. Un-snap and remove the carpeted floor mat from

the passenger footwell.

2. Un-tuck the carpeting in the passenger footwell,

and fold the carpet down to expose the foam insu-
lation.

3. Remove the foam insulating panel.

Note: It is not necessary to remove the electrical
connectors to rotate the base plate in the passen-
ger footwell.

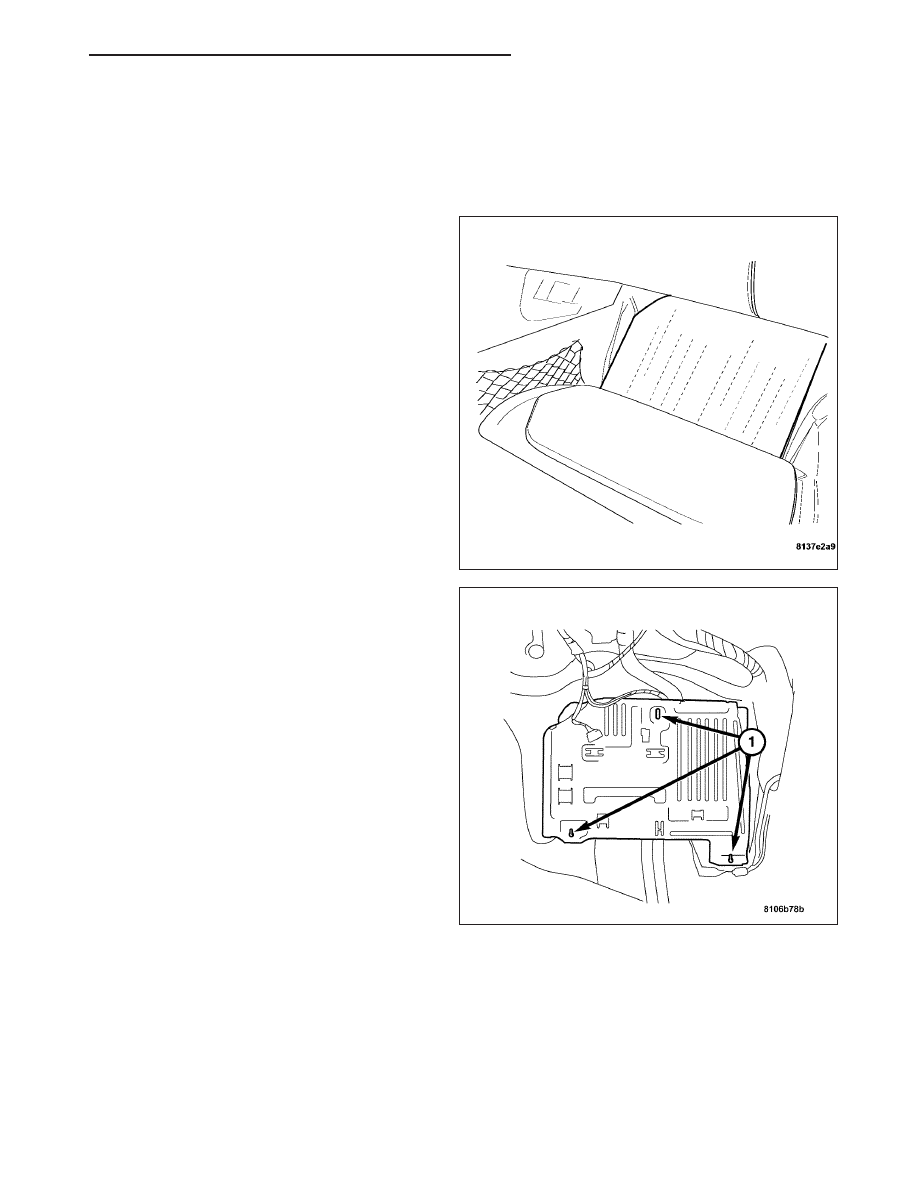

4. Remove the plastic retaining nuts (1) from the floor

panel and rotate the base plate exposing the
amplifier.

ZH

AUDIO - SERVICE INFORMATION

8A - 23

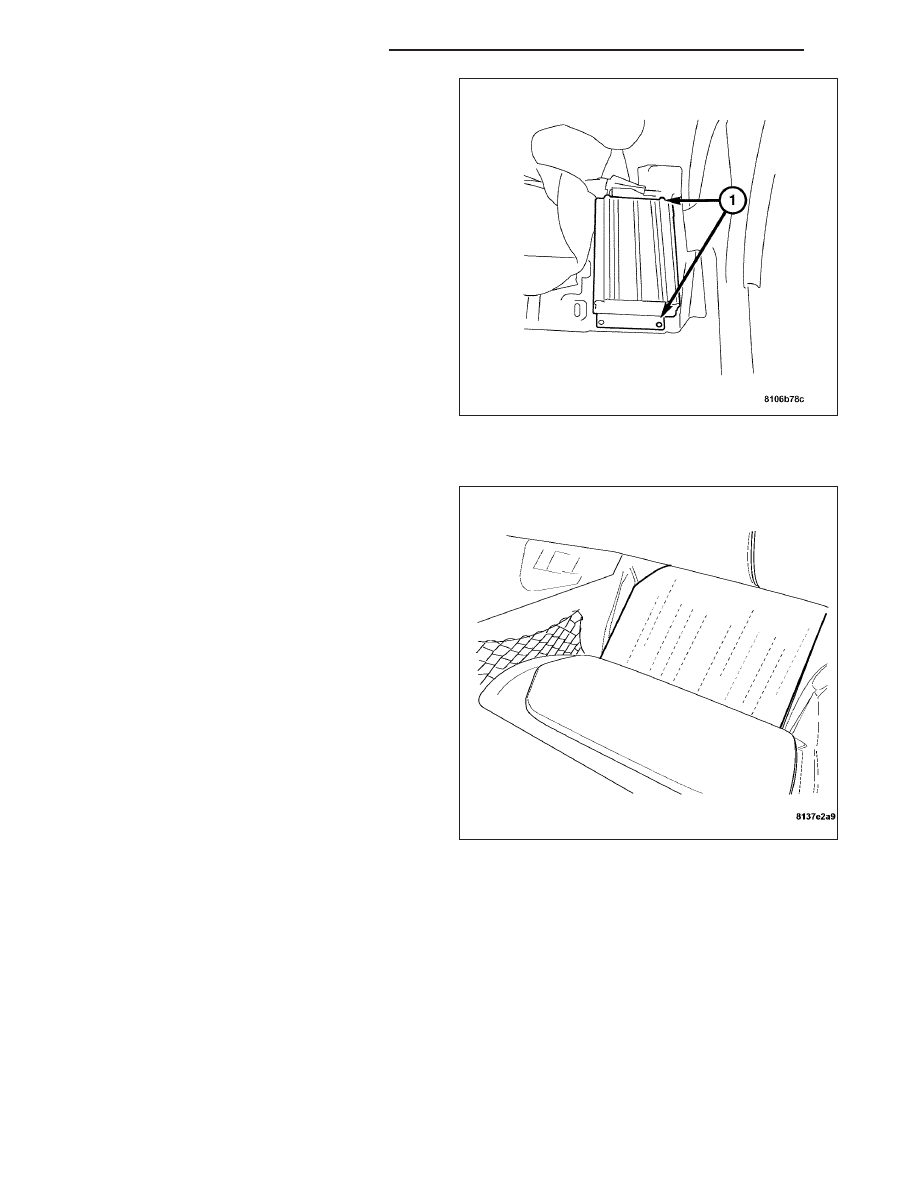

5. Remove the four amplifier retaining screws (1) from

the base plate, and disconnect the amplifier har-
ness connector.

6. Remove the amplifier from the base plate.

REMOVAL - RHD

1. Un-snap and remove the carpeted floor mat from

the passenger footwell.

2. Un-tuck the carpeting in the passenger footwell,

and fold the carpet down to expose the foam insu-
lation.

3. Remove the foam insulating panel.

8A - 24

AUDIO - SERVICE INFORMATION

ZH
