*NO SOUND FROM RIGHT REAR SPEAKER (CONTINUED)

2.

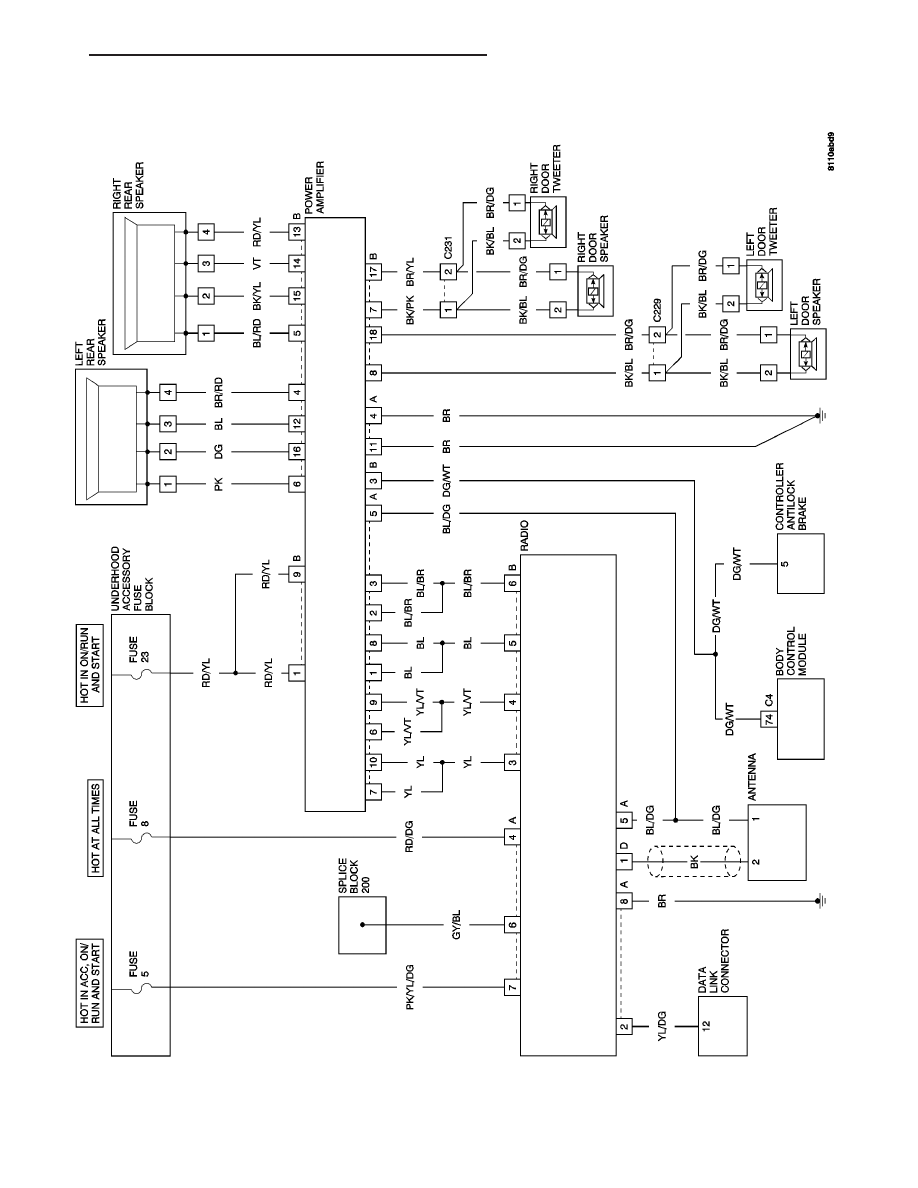

MEASURE RIGHT REAR SPEAKER CIRCUIT RESISTANCE

With the ignition off.

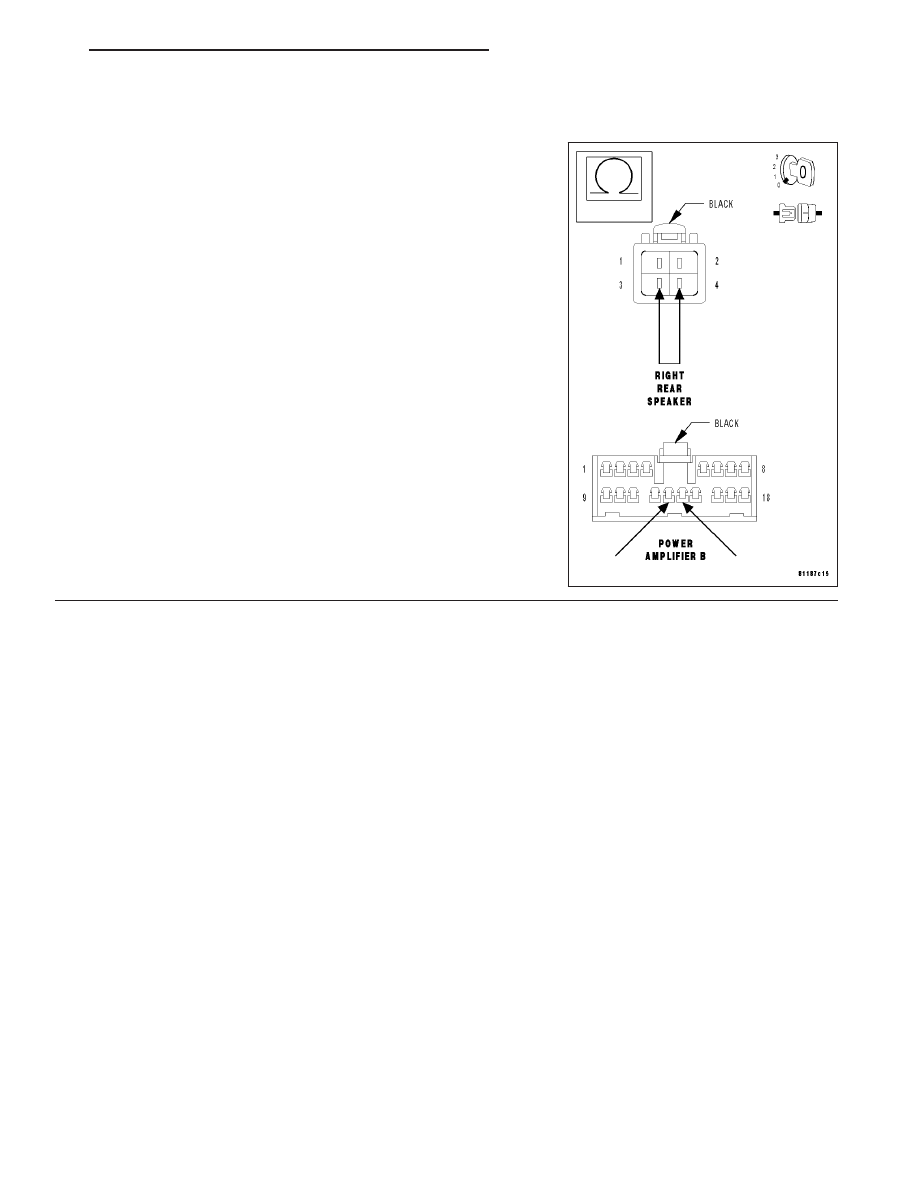

Connect a jumper wire between cavity 3 and cavity 4 of the Right
Rear Speaker harness connector.

Measure the resistance between cavity 14 (connector B) and cavity 13
(connector B) of the Power Amplifier harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Right Rear Speaker. (Refer to 8 - ELECTRI-

CAL/AUDIO/SPEAKER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Right Rear Speaker Ground circuit or Supply

Voltage circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 17

BODY VERIFICATION TEST

BODY VERIFICATION TEST

1.

Turn the ignition off.

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

Note: If the SKREEM or the PCM was replaced, refer to the service information for proper programming
procedures.
If the Body Control Module was replaced, turn the ignition on for 15 seconds (to allow the new BCM to learn VIN)
or engine may not start.

Program all RKE transmitters and other options as necessary.

With the DRB III

T

, erase all Diagnostic Trouble Codes (DTCs) from ALL modules. Start the engine and allow it to

run for 2 minutes. Operate all functions of the system that caused the original complaint.

Ensure that all accessories are turned off and the battery is fully charged.

Turn the ignition off and wait 5 seconds. Turn the ignition on and using the DRB III

T

, read DTCs from ALL modules.

Are any DTCs present or is the original complaint still present?

Are any DTCs present?

YES

>> Repair is not complete, refer to appropriate symptom.

NO

>> Repair is complete.
