*NO SOUND FROM LEFT REAR SPEAKER (CONTINUED)

POSSIBLE CAUSES

AMPLIFIED LEFT REAR SPEAKER (+) CIRCUIT OPEN

AMPLIFIED LEFT REAR SPEAKER (-) CIRCUIT OPEN

LEFT REAR SPEAKER SUPPLY VOLTAGE CIRCUIT OPEN

LEFT REAR SPEAKER GROUND CIRCUIT OPEN

LEFT REAR SPEAKER

For a complete Audio System Circuit Diagram, (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

MEASURE LEFT REAR SPEAKER CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the Power Amplifier harness connector.

Note: Check connectors - Clean/repair as necessary.
Disconnect the Left Rear Speaker harness connector.

Note: Check connectors - Clean/repair as necessary.

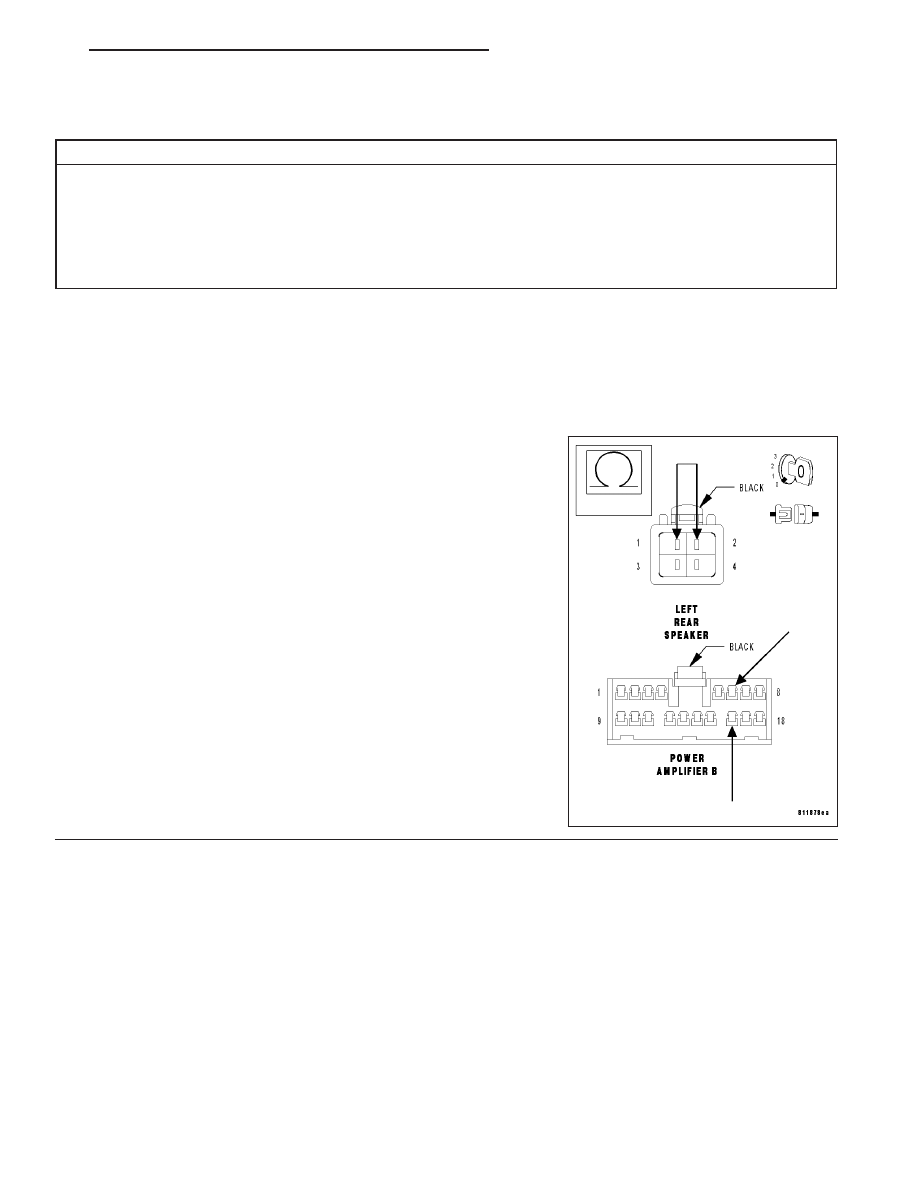

Connect a jumper wire between cavity 1 and cavity 2 of the Left Rear
Speaker harness connector.

Measure the resistance between cavity 6 (connector B) and cavity 16
(connector B) of the Power Amplifier harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 2

No

>> Repair the Amplified Left Rear Speaker (+) or (-) circuit for

an open.

Perform BODY VERIFICATION TEST.

ZH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 13

*NO SOUND FROM LEFT REAR SPEAKER (CONTINUED)

2.

MEASURE LEFT REAR SPEAKER CIRCUIT RESISTANCE

With the ignition off.

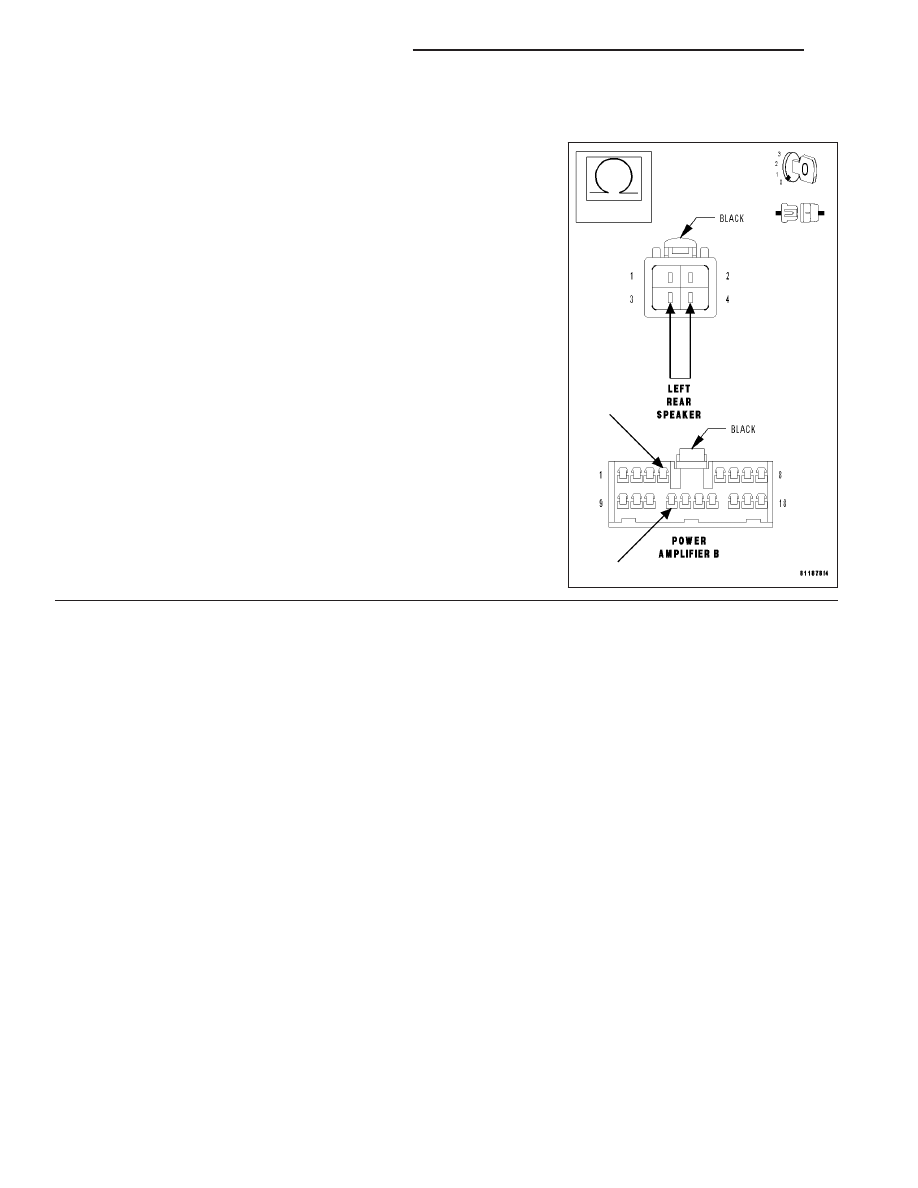

Connect a jumper wire between cavity 3 and cavity 4 of the Left Rear
Speaker harness connector.

Measure the resistance between cavity 12 (connector B) and cavity 4
(connector B) of the Power Amplifier harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Left Rear Speaker. (Refer to 8 - ELECTRI-

CAL/AUDIO/SPEAKER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Rear Speaker Ground circuit or Supply

Voltage circuit for an open.

Perform BODY VERIFICATION TEST.

8A - 14

AUDIO - ELECTRICAL DIAGNOSTICS

ZH

*NO SOUND FROM RIGHT REAR SPEAKER

ZH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 15

*NO SOUND FROM RIGHT REAR SPEAKER (CONTINUED)

POSSIBLE CAUSES

AMPLIFIED RIGHT REAR SPEAKER (+) CIRCUIT OPEN

AMPLIFIED RIGHT REAR SPEAKER (-) CIRCUIT OPEN

RIGHT REAR SPEAKER SUPPLY VOLTAGE CIRCUIT OPEN

RIGHT REAR SPEAKER GROUND CIRCUIT OPEN

RIGHT REAR SPEAKER

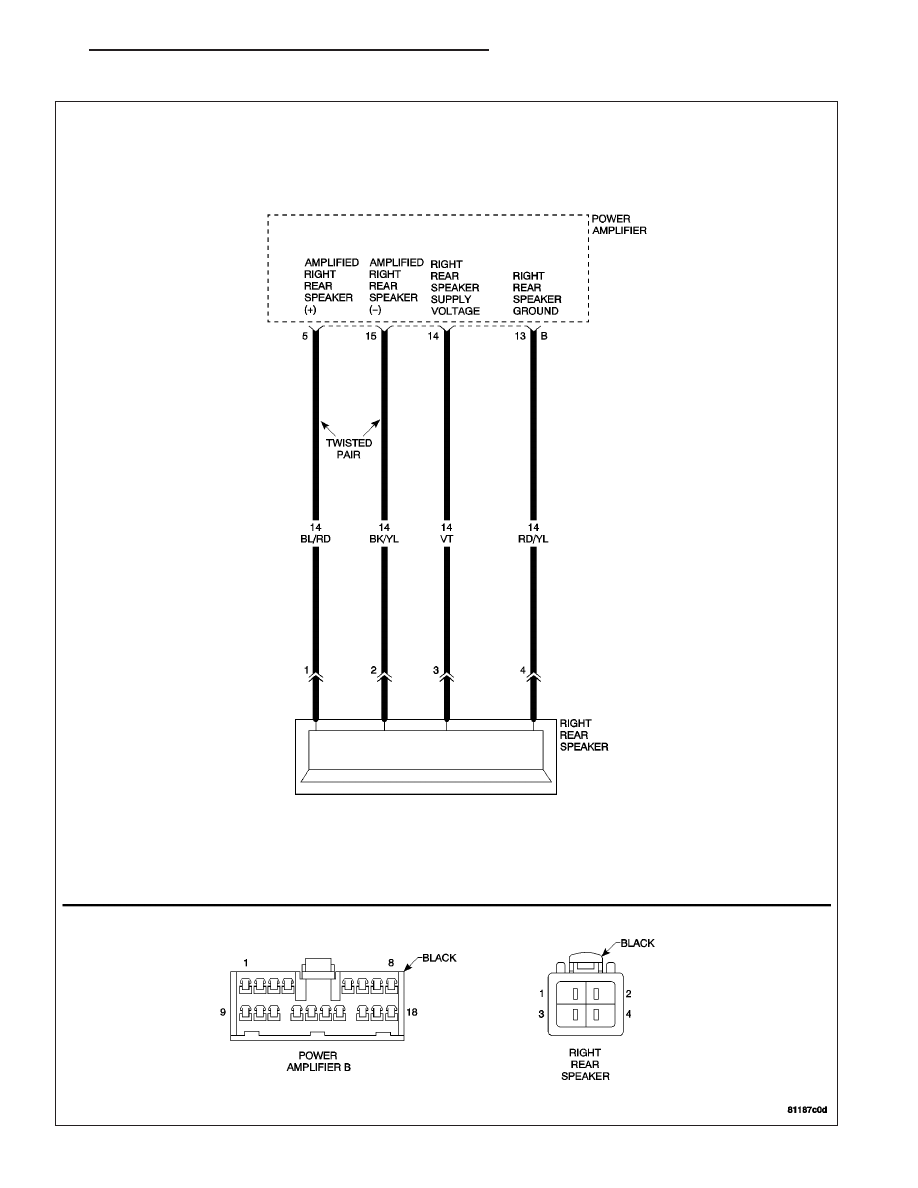

For a complete Audio System Circuit Diagram, (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

MEASURE RIGHT REAR SPEAKER CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the Power Amplifier harness connector.

Note: Check connectors - Clean/repair as necessary.
Disconnect the Right Rear Speaker harness connector.

Note: Check connectors - Clean/repair as necessary.

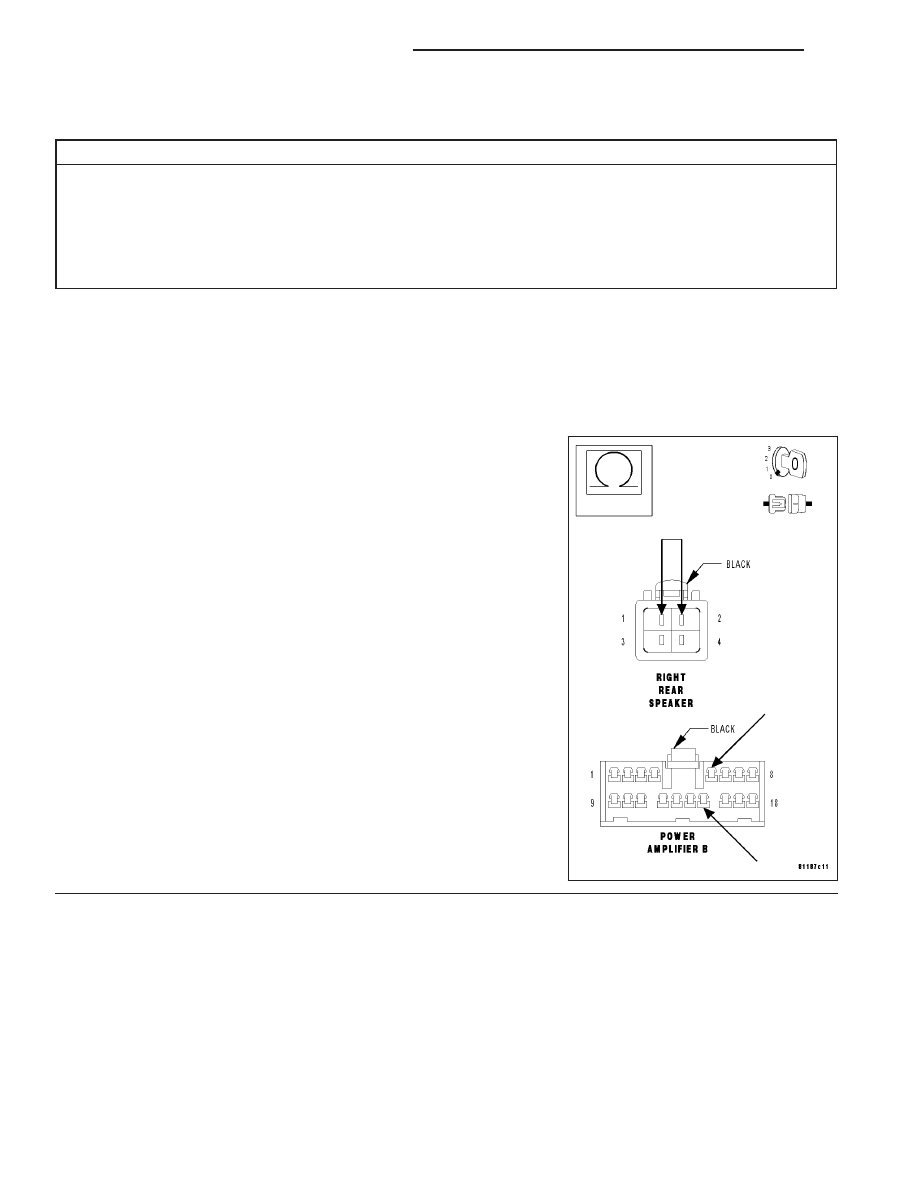

Connect a jumper wire between cavity 1 and cavity 2 of the Right
Rear Speaker harness connector.

Measure the resistance between cavity 5 (connector B) and cavity 15
(connector B) of the Power Amplifier harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 2

No

>> Repair the Amplified Right Rear Speaker (+) or (-) circuit

for an open.

Perform BODY VERIFICATION TEST.
