Chrysler Crossfire. Manual - part 145

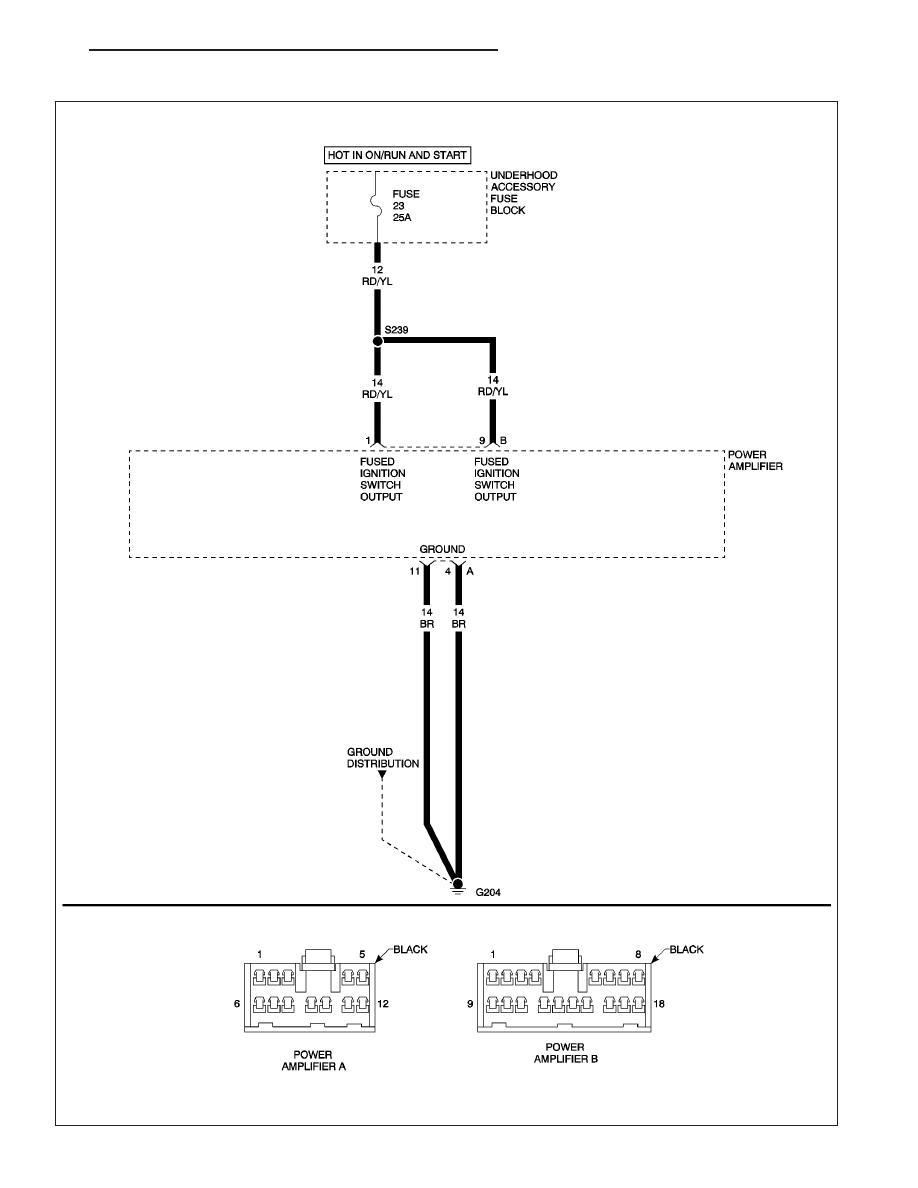

*NO SOUND FROM ALL SPEAKERS

ZH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 5

*NO SOUND FROM ALL SPEAKERS (CONTINUED)

POSSIBLE CAUSES

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

GROUND CIRCUIT OPEN

POWER AMPLIFIER

For a complete Audio System Circuit Diagram, (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIA-
GRAMS).

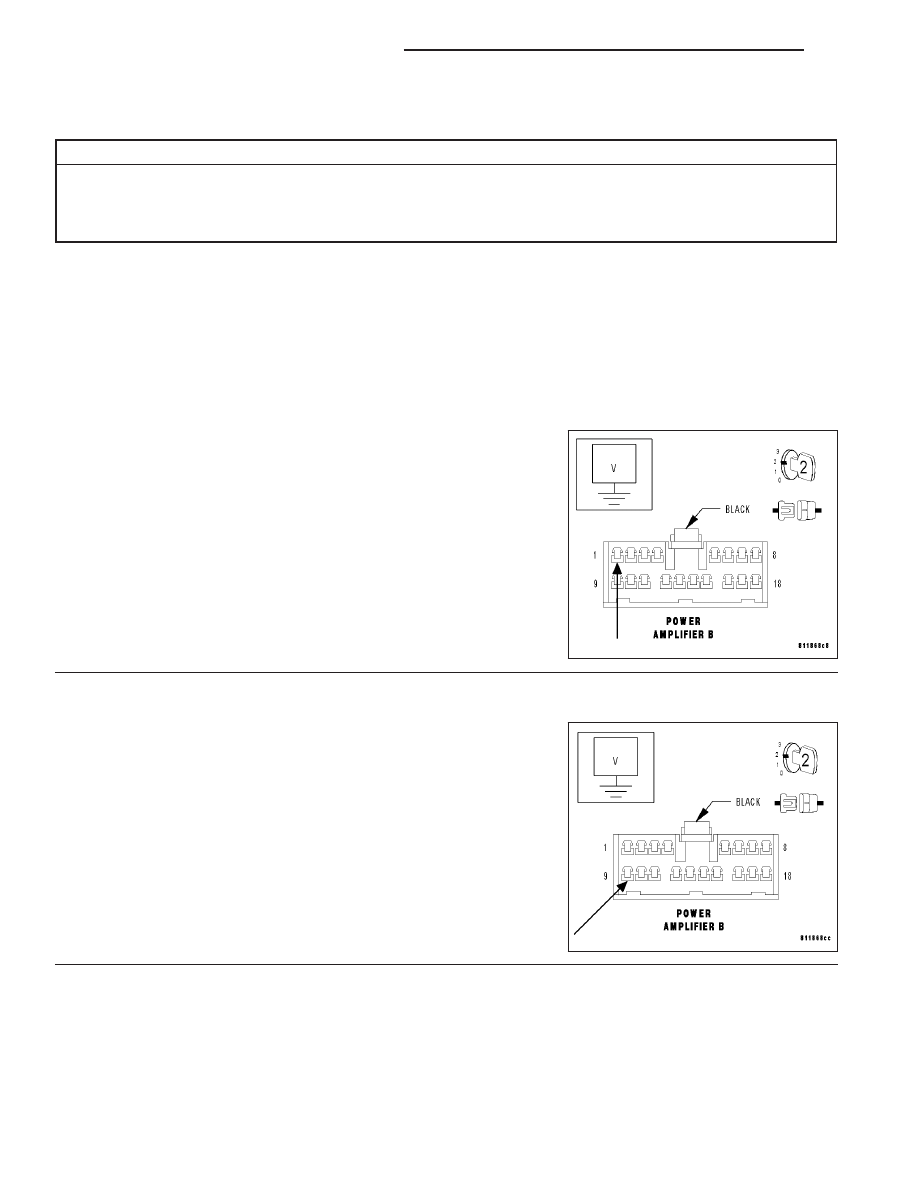

Diagnostic Test

1.

MEASURE POWER AMPLIFIER FUSED IGNITION SWITCH OUTPUT CIRCUIT VOLTAGE

Note: Inspect Fuse 23 located in the Underhood Accessory Fuse Block. If the fuse is open, repair the cause
of the open fuse before continuing.

Turn the ignition off.

Disconnect the Power Amplifier harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused Ignition Switch Output circuit at the
Power Amplifier harness connector cavity 1 (connector B).

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Power Amplifier Fused Ignition Switch Output

circuit for an open.

Perform BODY VERIFICATION TEST.

2.

MEASURE POWER AMPLIFIER FUSED IGNITION SWITCH OUTPUT CIRCUIT VOLTAGE

With the ignition on.

Measure the voltage of the Fused Ignition Switch Output circuit at the
Power Amplifier harness connector cavity 9 (connector B).

Is the voltage above 10 volts?

Yes

>> Go to 3

No

>> Repair the Power Amplifier Fused Ignition Switch Output

circuit for an open.

Perform BODY VERIFICATION TEST.

8A - 6

AUDIO - ELECTRICAL DIAGNOSTICS

ZH

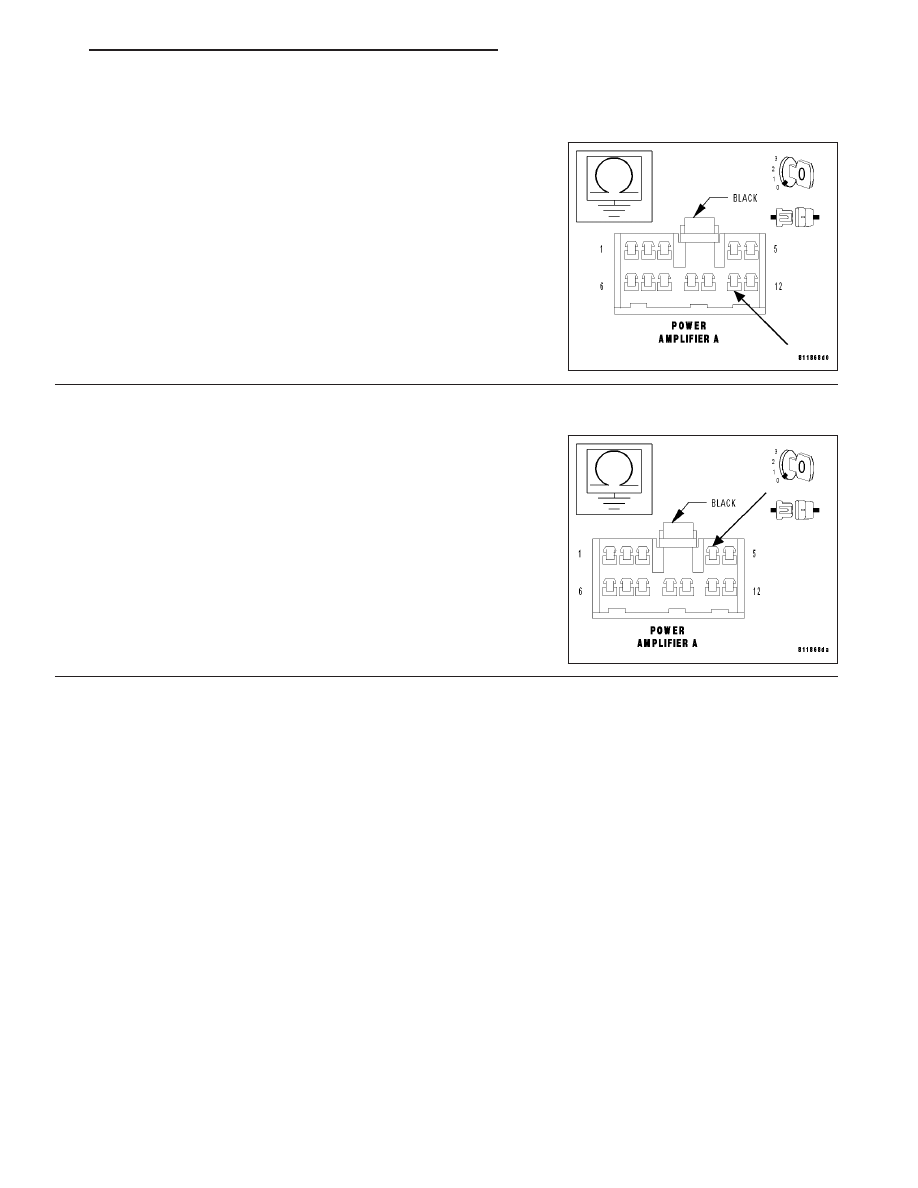

*NO SOUND FROM ALL SPEAKERS (CONTINUED)

3.

MEASURE POWER AMPLIFIER GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Measure the resistance between ground and the Ground circuit at cav-
ity 11 (connector A) of the Power Amplifier harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 4

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST.

4.

MEASURE POWER AMPLIFIER GROUND CIRCUIT RESISTANCE

With the ignition off.

Measure the resistance between ground and the Ground circuit at cav-
ity 4 (connector A) of the Power Amplifier harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Amplifier. (Refer to 8 - ELECTRICAL/

AUDIO/AMPLIFIER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 7

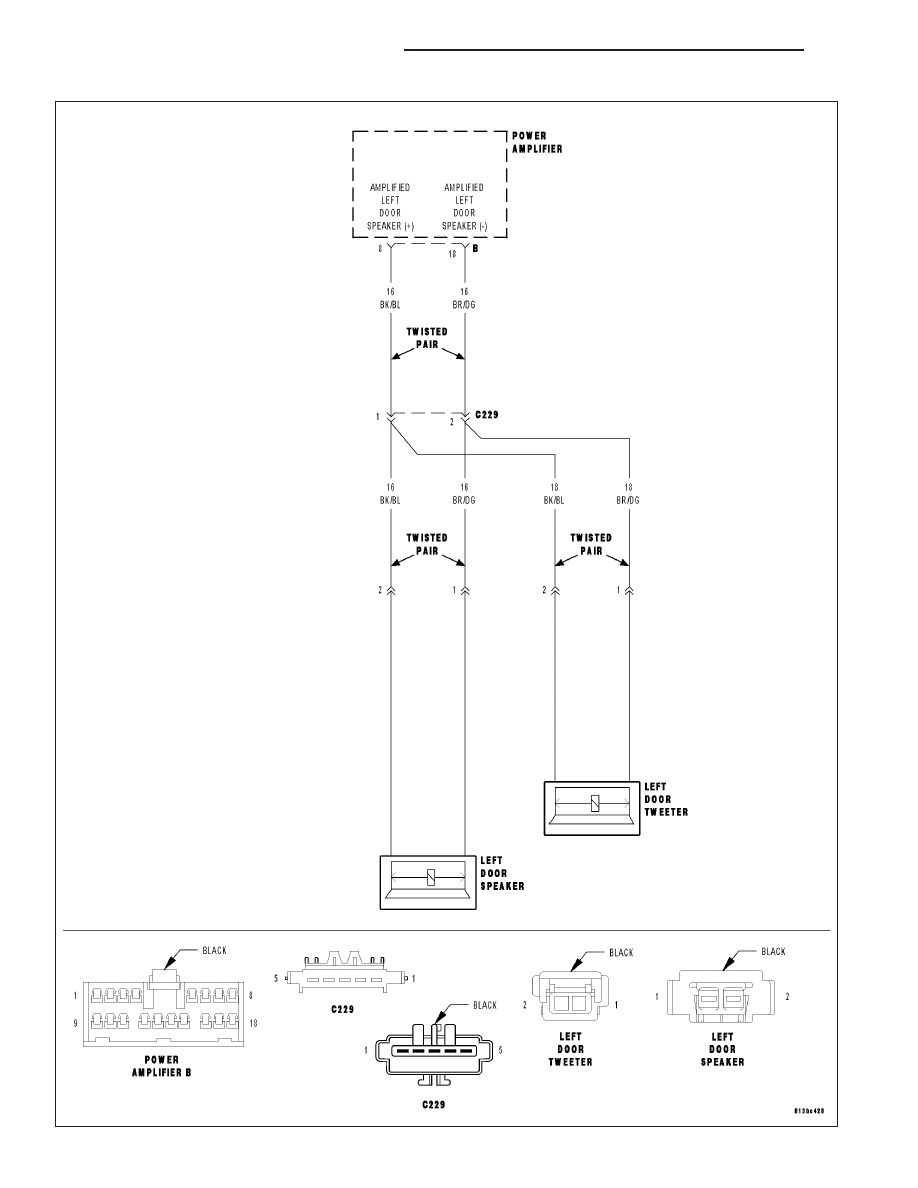

*NO SOUND FROM LEFT DOOR SPEAKERS

8A - 8

AUDIO - ELECTRICAL DIAGNOSTICS

ZH
