AUDIO/VIDEO

TABLE OF CONTENTS

page

page

AUDIO - ELECTRICAL DIAGNOSTICS . . . . . . . . . . . 1

AUDIO - SERVICE INFORMATION . . . . . . . . . . . . 20

AUDIO - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

AUDIO - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

*RADIO INOPERATIVE

. . . . . . . . . . . . . . . . . . 2

*NO SOUND FROM ALL SPEAKERS

. . . . . . . . 5

*NO SOUND FROM LEFT DOOR SPEAKERS

. 8

*NO SOUND FROM RIGHT DOOR

SPEAKERS . . . . . . . . . . . . . . . . . . . . . . . . . . 10

*NO SOUND FROM LEFT REAR SPEAKER

. . 12

*NO SOUND FROM RIGHT REAR SPEAKER

. 15

BODY VERIFICATION TEST

. . . . . . . . . . . . . 18

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 19

AUDIO - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

ZH

AUDIO/VIDEO

8A - 1

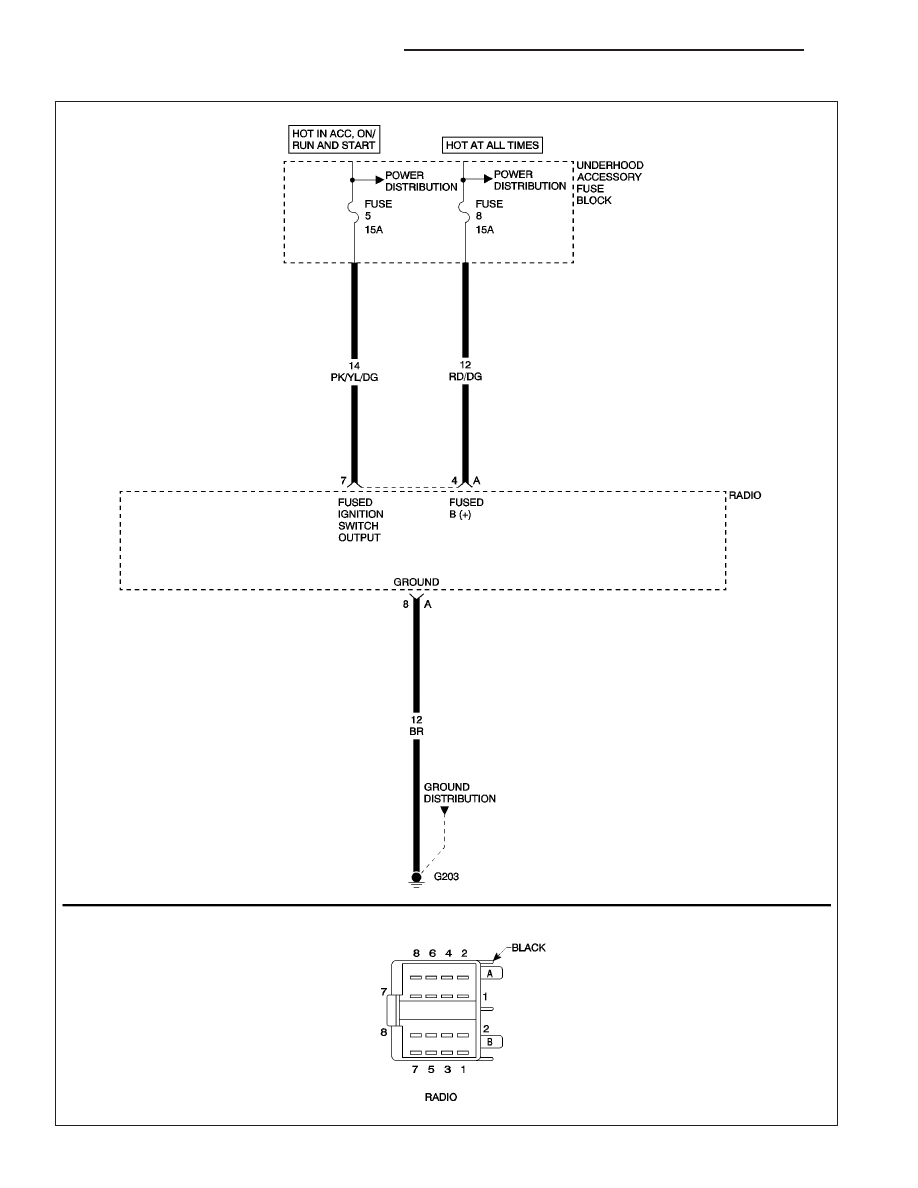

*RADIO INOPERATIVE

8A - 2

AUDIO - ELECTRICAL DIAGNOSTICS

ZH

*RADIO INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

RADIO

For a complete Audio System Circuit Diagram, (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

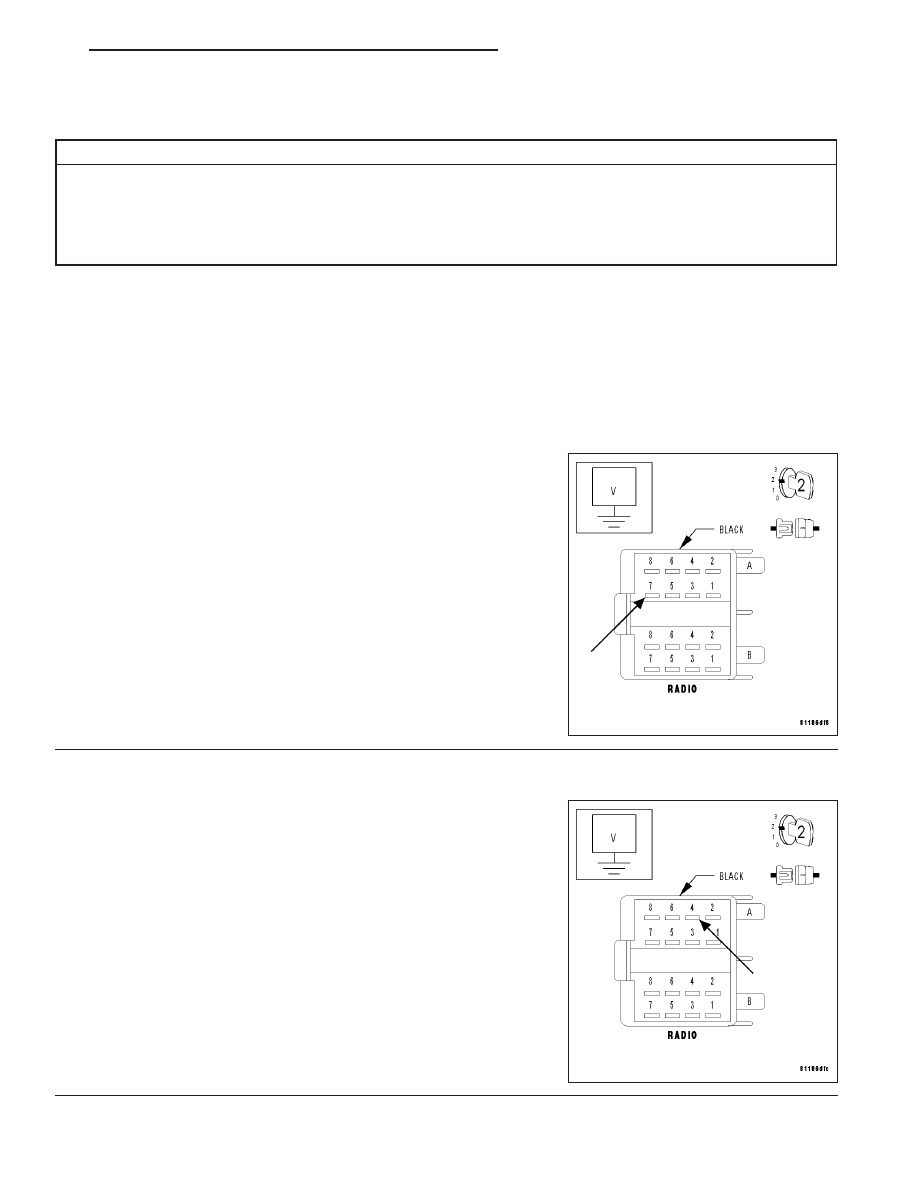

MEASURE RADIO FUSED IGNITION SWITCH OUTPUT CIRCUIT VOLTAGE

Note: Inspect Fuse 5 and Fuse 8 located in the Underhood Accessory Fuse Block. If either fuse is open,
repair the cause of the open fuse before continuing.

Turn the ignition off.

Disconnect the Radio harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused Ignition Switch Output circuit at the
Radio harness connector cavity 7 (connector A).

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Radio Fused Ignition Switch Output circuit for

an open.

Perform BODY VERIFICATION TEST.

2.

MEASURE RADIO FUSED B(+) CIRCUIT VOLTAGE

With the ignition on.

Measure the voltage of the Fused B(+) circuit at the Radio harness
connector cavity 4 (connector A).

Is the voltage above 10 volts?

Yes

>> Go to 3

No

>> Repair the Radio Fused B(+) circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 3

*RADIO INOPERATIVE (CONTINUED)

3.

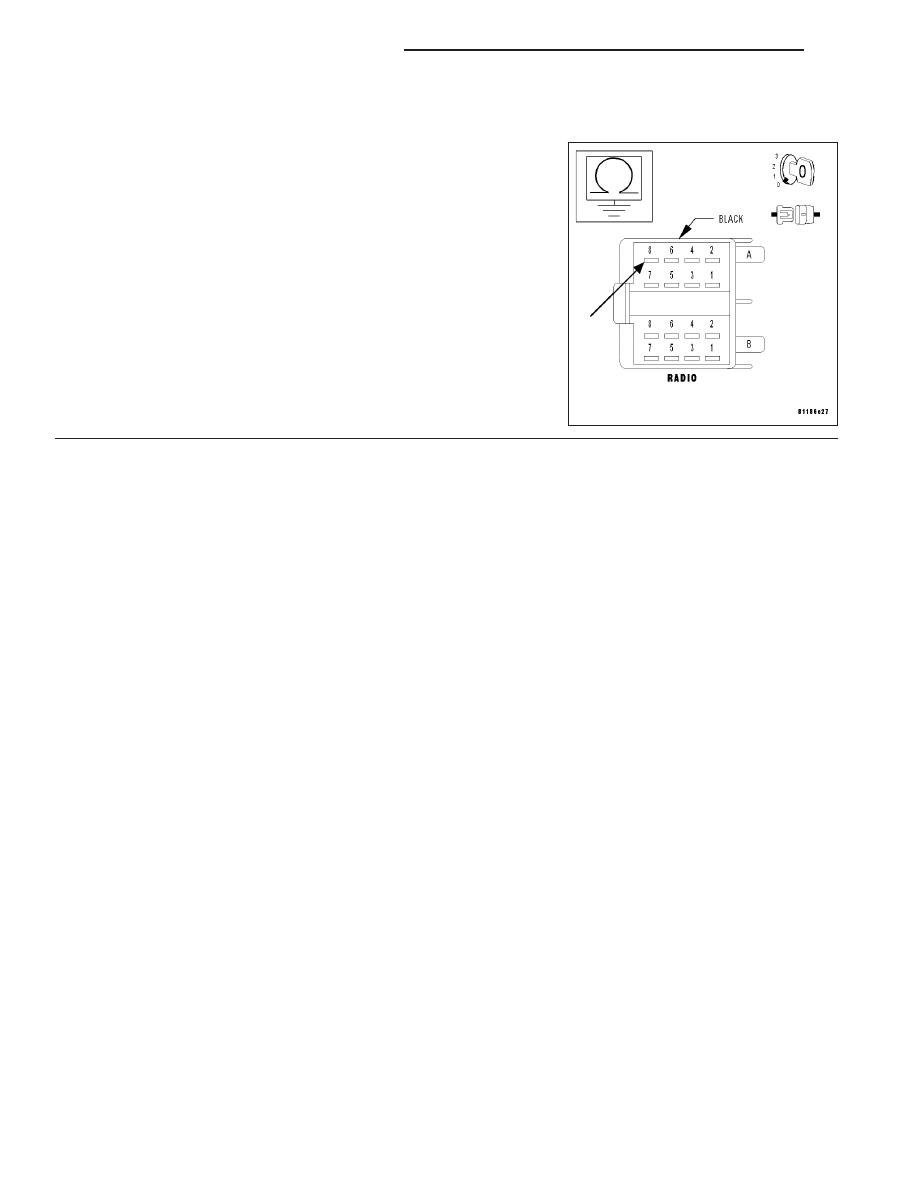

MEASURE RADIO GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Measure the resistance between ground and the Ground circuit at cav-
ity 8 (connector A) of the Radio harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Radio. (Refer to 8 - ELECTRICAL/AUDIO/RA-

DIO - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST.

8A - 4
