2. Loosen the bolts (1) on the clutch cover.

3. Mark the relation of the clutch cover to the fly-

wheel.

Note: Gradually remove the clutch cover bolts 1 to
1 1/2 turns at a time.

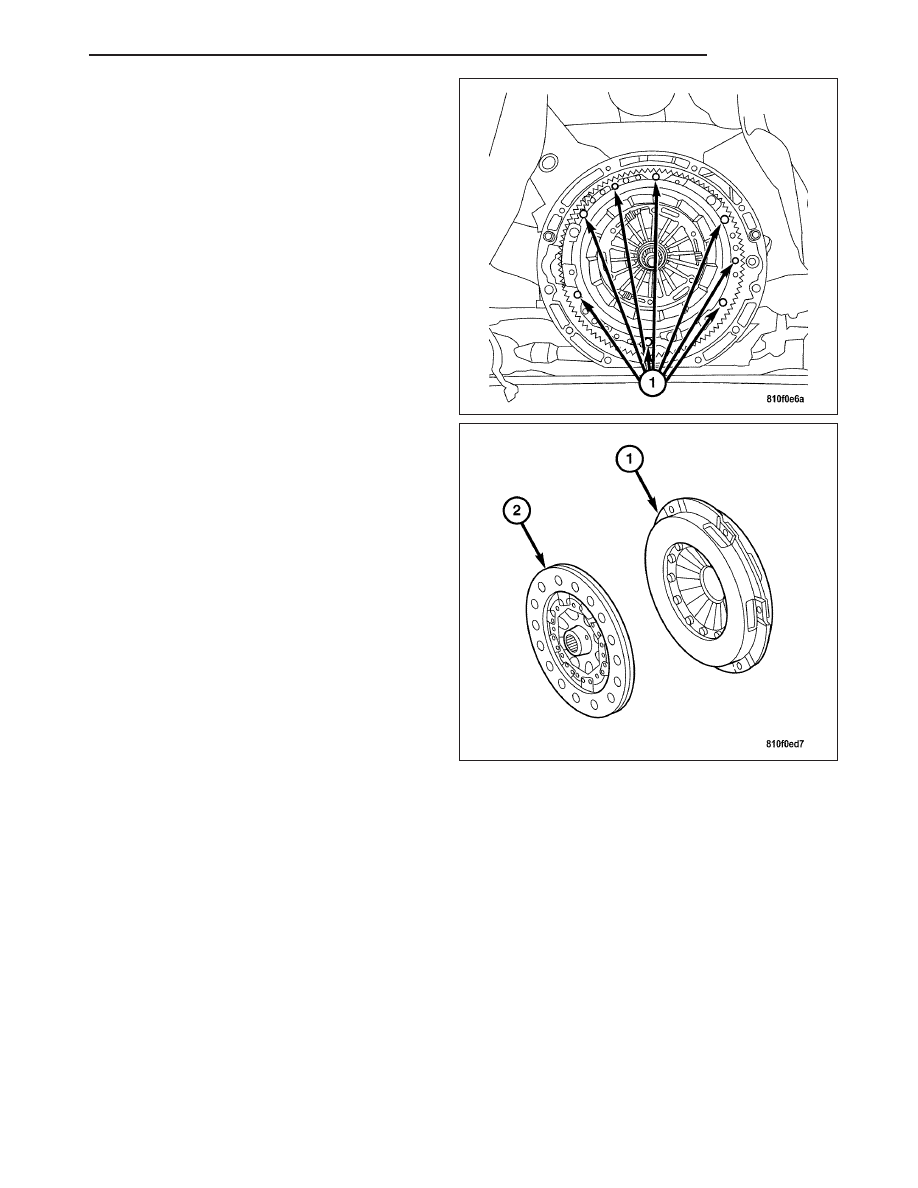

4. Remove the bolts (1) on the clutch cover.

5. Remove the clutch cover (1).

ZH

CLUTCH

6 - 13

INSTALLATION

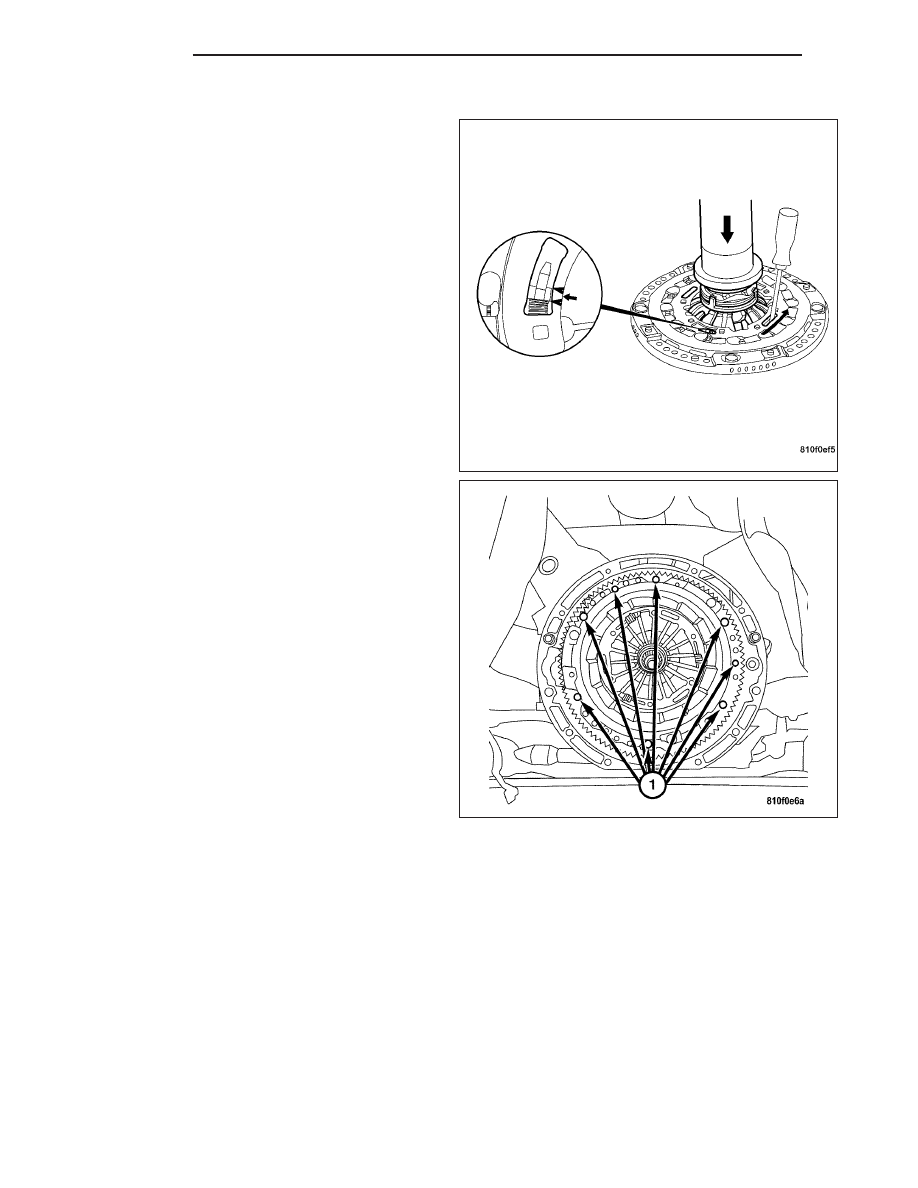

1. If the clutch cover is to be reused, adjustment is

required. Use an old release bearing or a length of
pipe to release diaphragm pressure. Set the adjust-
ing ring to the mark as shown.

2. Position the clutch disc and clutch cover on the fly-

wheel.

3. Loosely install the clutch cover bolts (1).

6 - 14

CLUTCH

ZH

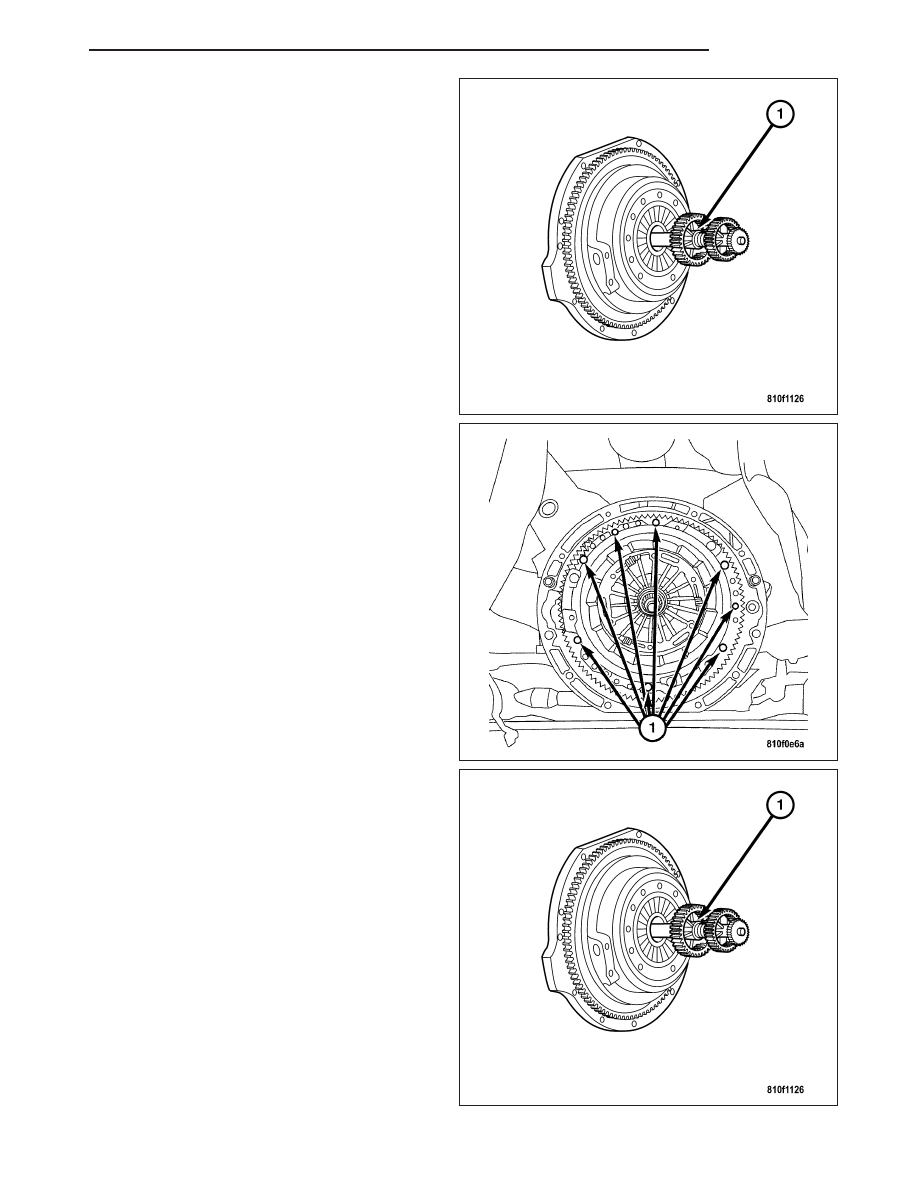

4. Install a universal clutch alignment tool (1).

5. Align the clutch disc.

Note: Gradually tighten the clutch cover bolts 1 to
1 1/2 turns at a time.

6. Tighten the clutch cover bolts (1) until all bolts are

fully seated. Tighten to 25 N·m (18 ft. lbs.).

7. Remove the clutch alignment tool (1).

8. Install the transmission (Refer to 21 - TRANSMIS-

SION/TRANSAXLE/MANUAL - INSTALLATION).

ZH

CLUTCH

6 - 15

MASTER CYLINDER - CLUTCH

REMOVAL

WARNING: RISK OF POISONING DUE TO SWAL-
LOWING BRAKE FLUID. RISK OF INJURY DUE TO
BRAKE FLUID COMING INTO CONTACT WITH THE
SKIN AND EYES.

Note: Only pour brake fluid into suitable, appropri-
ately marked containers. Wear protective clothing
and safety glasses when handling brake fluid.

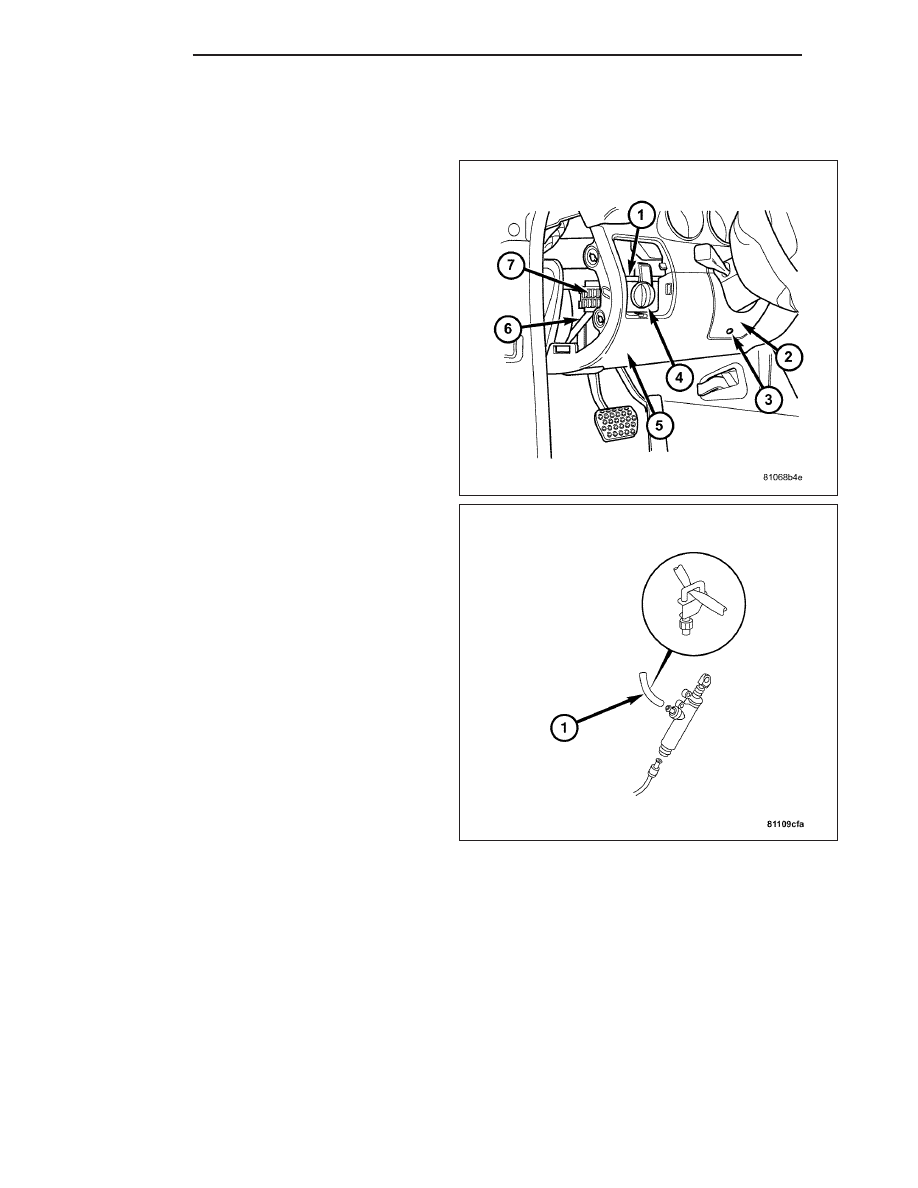

1. Remove the lower driver side instrument panel (5)

(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL ASSEMBLY - REMOVAL).

2. Remove the illumination control module (4).

CAUTION: Avoid contamination of interior trim and
carpet with brake fluid.

3. Clamp off the clutch master cylinder supply hose

(1) from the brake master cylinder reservoir.

4. Disconnect the clutch master cylinder supply hose

(1) at the clutch master cylinder.

6 - 16

CLUTCH
