CLUTCH DISC

REMOVAL

1. Remove the transmission (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL - REMOVAL).

Note: Gradually remove the clutch cover bolts 1 to
1 1/2 turns at a time.

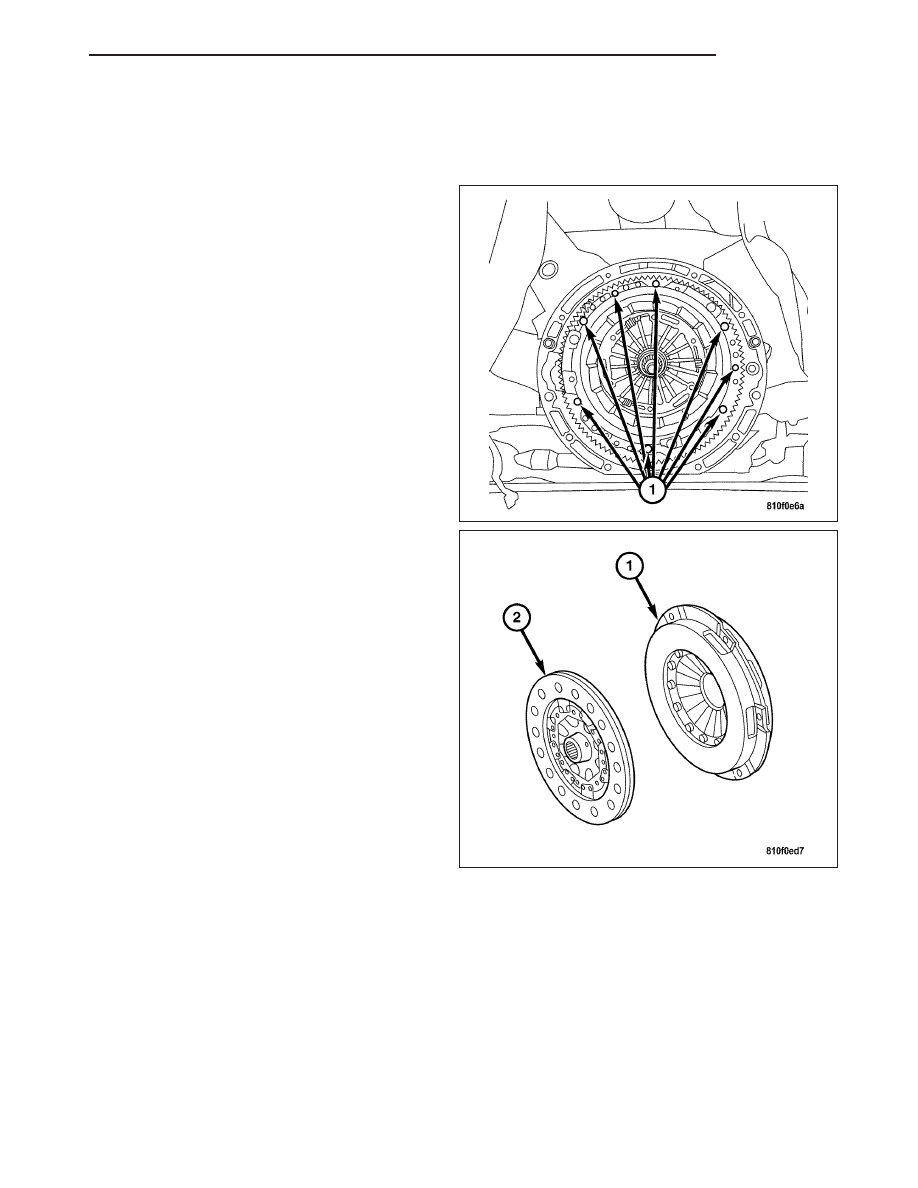

2. Loosen the bolts (1) on the clutch cover.

3. Mark the relation of the clutch cover to the fly-

wheel.

4. Remove the bolts (1) on the clutch cover.

5. Remove the clutch cover (1) and the clutch disc

(2).

ZH

CLUTCH

6 - 9

INSTALLATION

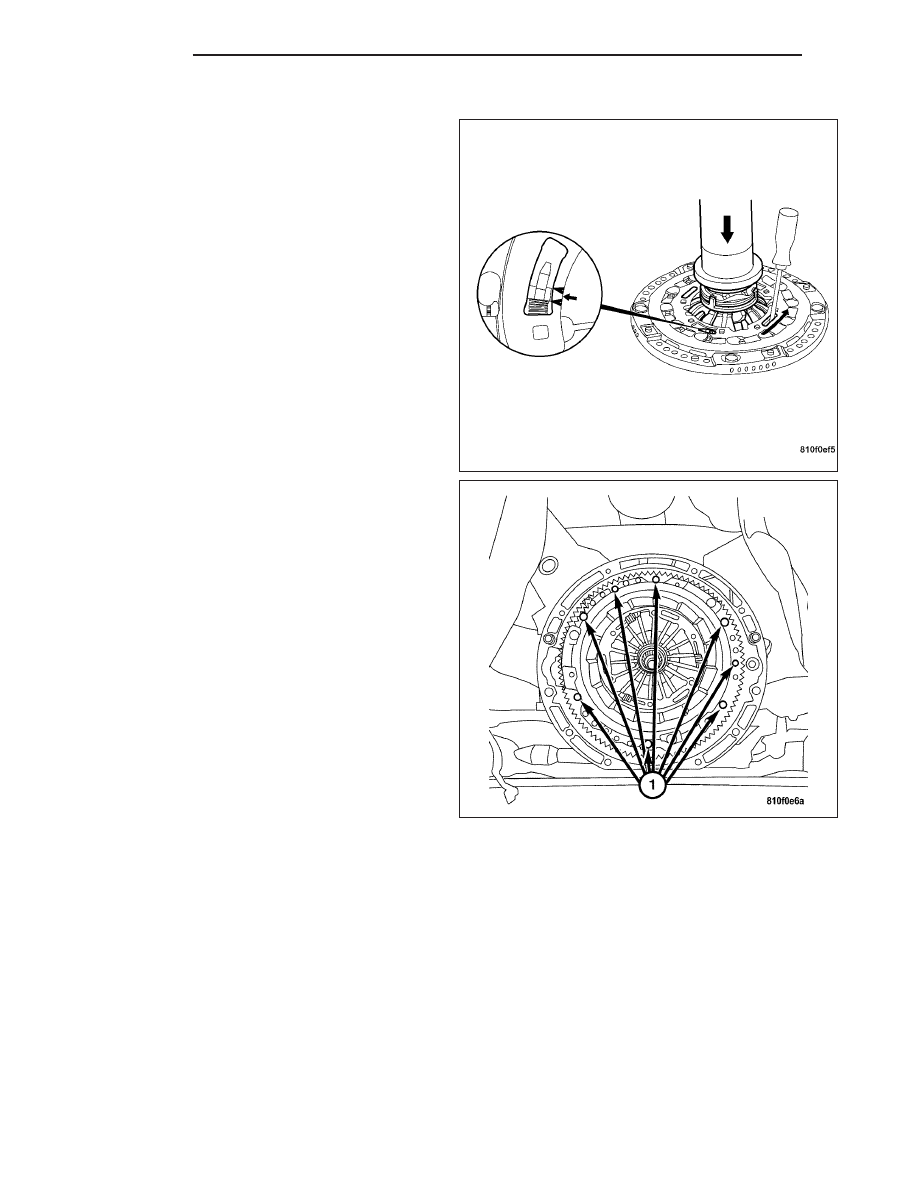

1. If the clutch cover is to be reused, adjustment is

required on the clutch disc. Use an old release
bearing or a length of pipe to release diaphragm
pressure. Set the adjusting ring to the mark as
shown.

2. Position the clutch disc and clutch cover on the fly-

wheel.

3. Loosely install the clutch cover bolts (1).

6 - 10

CLUTCH

ZH

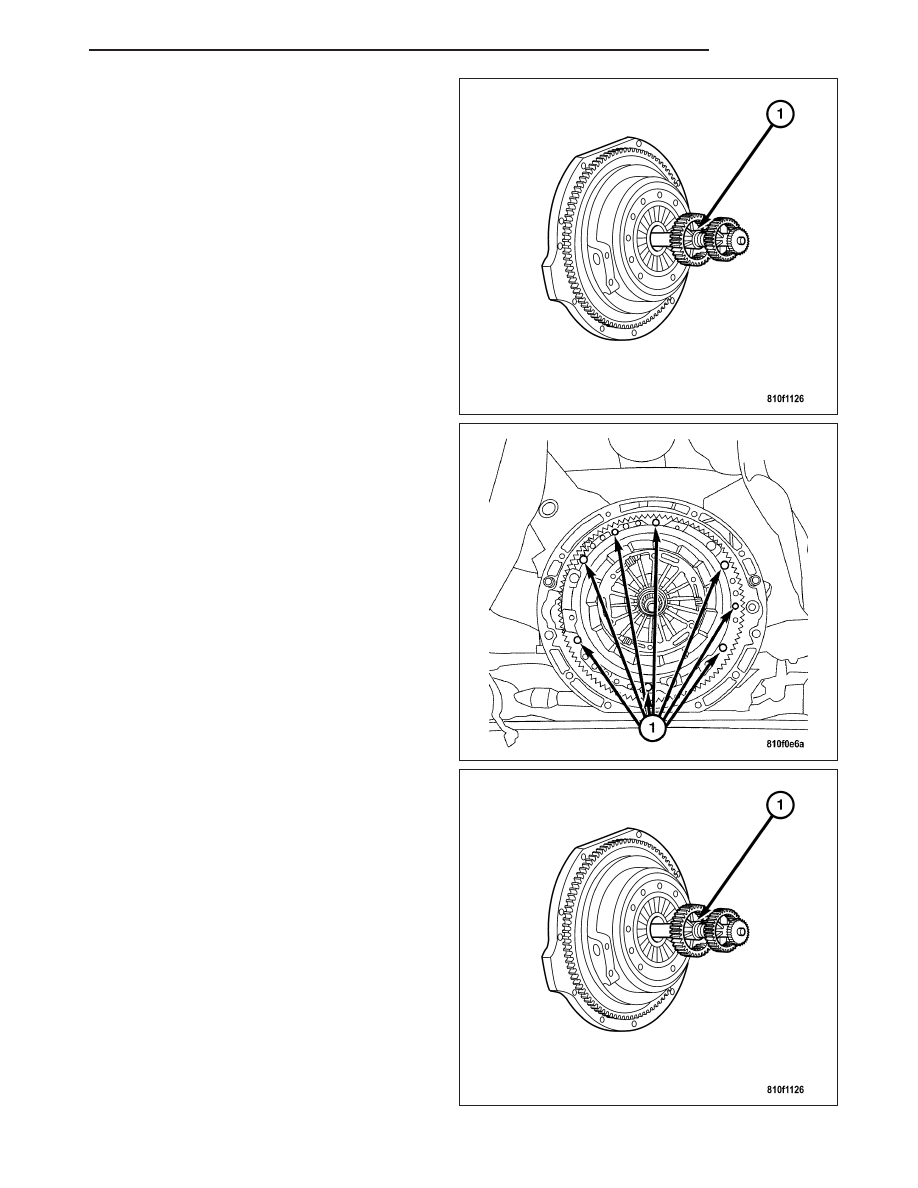

4. Install a universal clutch alignment tool (1).

5. Align the clutch disc to the flywheel.

Note: Gradually tighten the clutch cover bolts 1 to
1 1/2 turns at a time.

6. Tighten the clutch cover bolts (1) until all bolts are

fully seated. Tighten the bolts to 25 N·m (18 ft.
lbs.).

7. Remove the clutch alignment tool (1).

8. Install the transmission (Refer to 21 - TRANSMIS-

SION/TRANSAXLE/MANUAL - INSTALLATION).

ZH

CLUTCH

6 - 11

CLUTCH COVER

DESCRIPTION

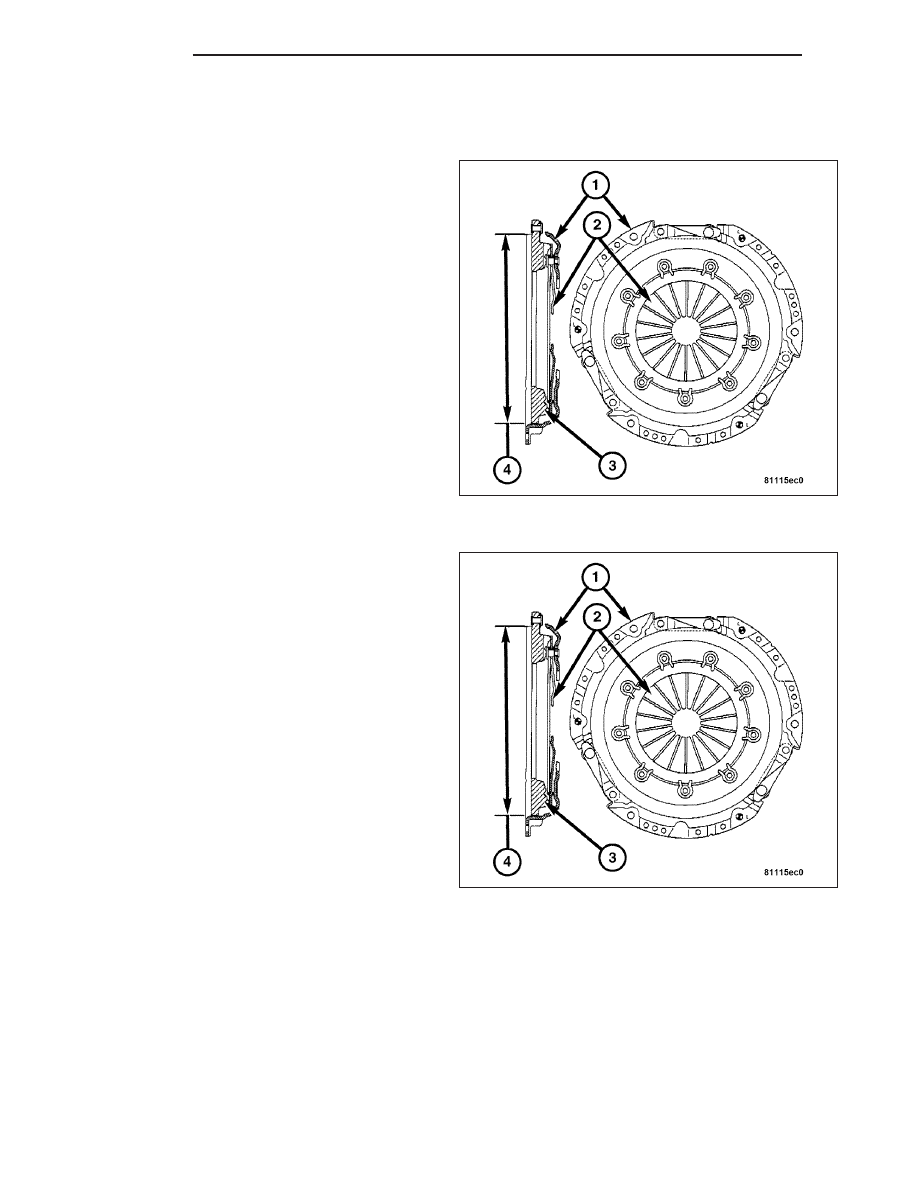

The clutch cover assembly (1), sometimes referred to
as a pressure plate, is a diaphragm type with a one-
piece spring and multiple release fingers (2). The
clutch cover is attached to the engine flywheel (3) with
eight bolts.

OPERATION

The clutch cover (1) assembly clamps the clutch disc
against the flywheel. When the release bearing is
depressed, the pressure exerted on the clutch disc by
the clutch cover spring is decreased. As additional
force is applied to the release bearing, the bearing
presses the diaphragm spring fingers (2) inward on
the fulcrums. This action moves the clutch cover (1)
rearward relieving the clamped force on the disc. The
clutch disc is disengaged and freewheeling at this
point.

REMOVAL

1. Remove the transmission (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL - REMOVAL).
