REMOVAL

1. Remove the rear center console. (Refer to 23 -

BODY/INTERIOR/CENTER

CONSOLE

-

REMOVAL).

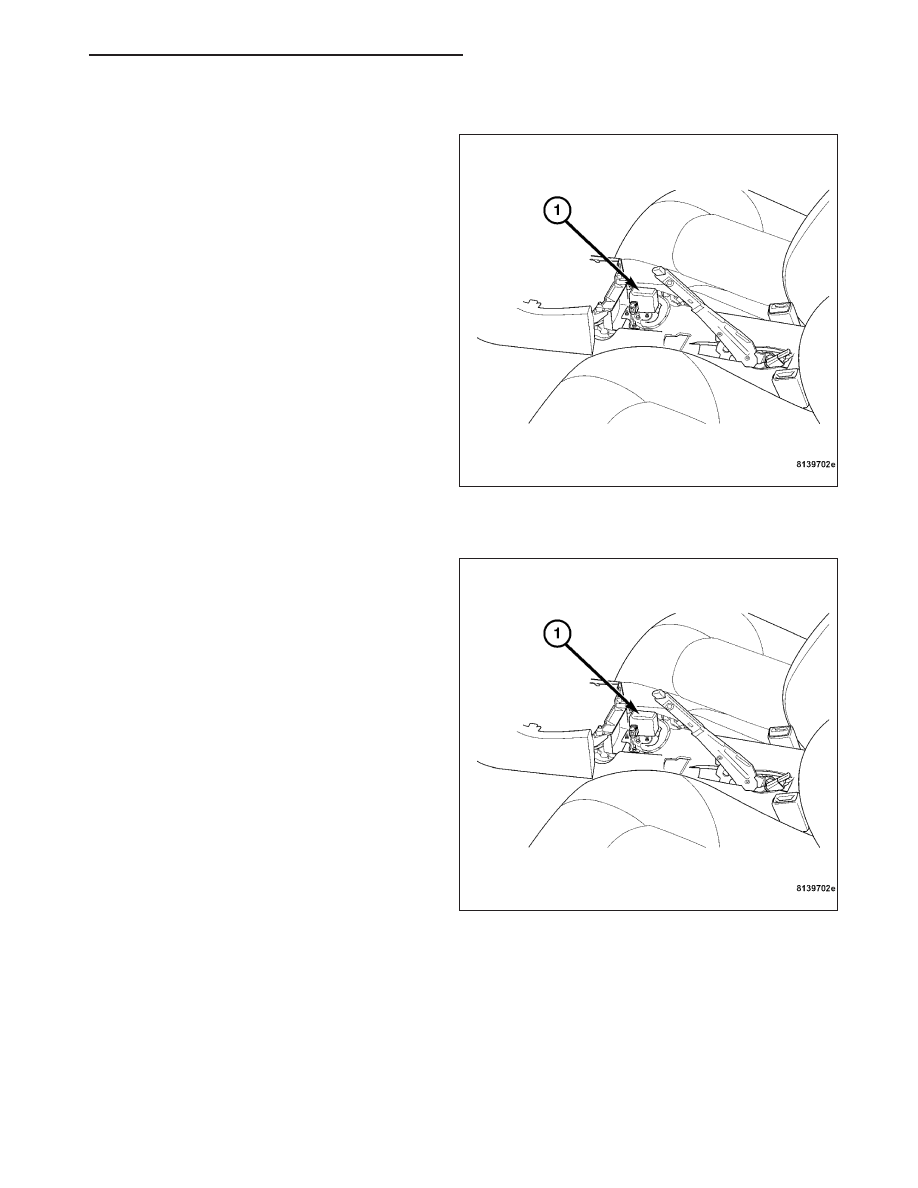

2. Disconnect the yaw rate/lateral acceleration sensor

harness connector.

3. Remove the mounting nuts, and remove the yaw

rate/lateral acceleration sensor (1).

INSTALLATION

1. Install the yaw rate/lateral acceleration sensor (1).

Tighten the nuts to 10 N·m (89 in. lbs.).

2. Connect the yaw rate/lateral acceleration harness

connector.

3. Install the rear center console. (Refer to 23 -

BODY/INTERIOR/CENTER

CONSOLE

-

INSTALLATION).

ZH

BRAKES - ABS SERVICE INFORMATION

5 - 265

BRAKE PRESSURE SENSOR

DESCRIPTION

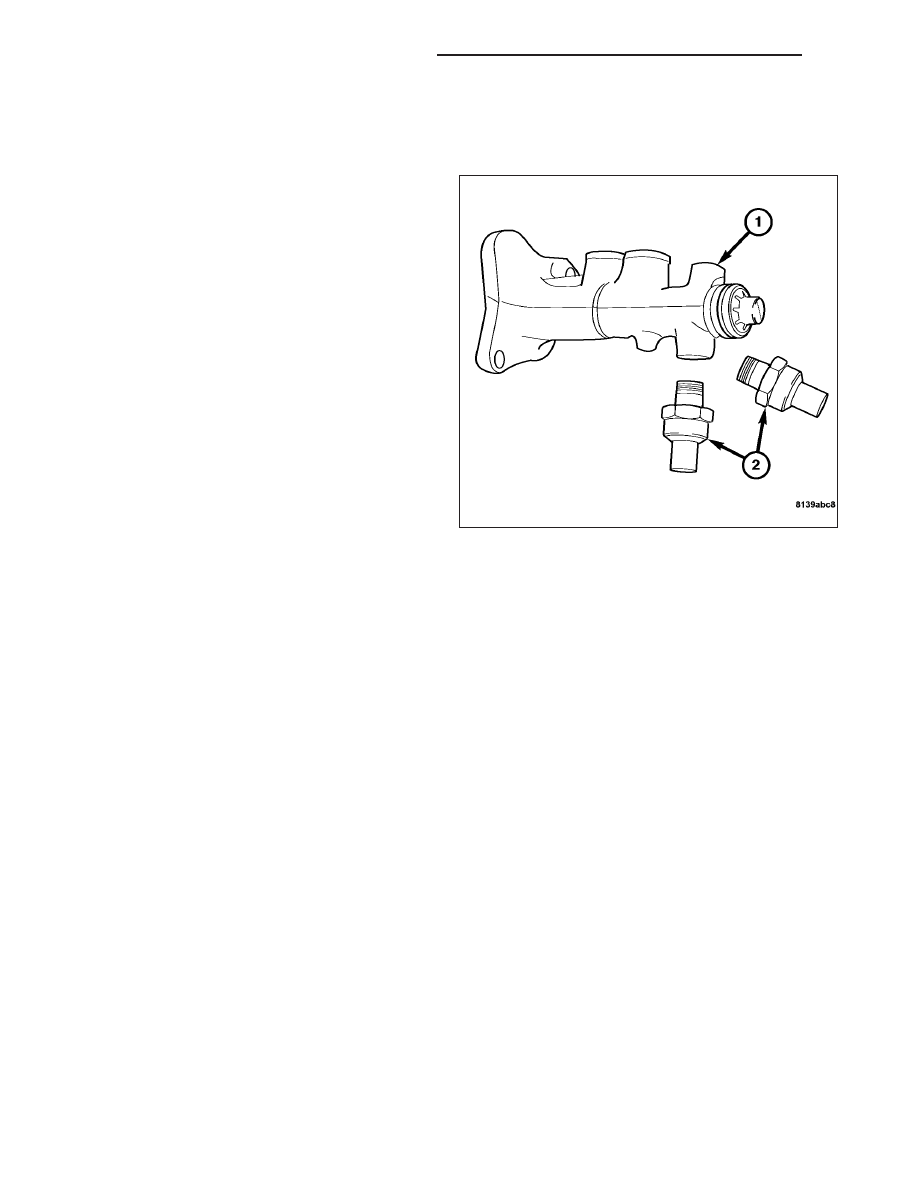

There are two brake pressure sensors (2) incorpo-
rated into the master cylinder (1) on this vehicle.
These sensors are used to monitor brake pressures
for the front and rear brake hydraulic systems.

OPERATION

These sensors are used to measure brake fluid pressure within the master cylinder. The sensors send an analog
voltage signal to the ESP/BAS control module.

REMOVAL

(Refer to 5 - BRAKES/ELECTRICAL/BRAKE PRESSURE SWITCH - REMOVAL)

INSTALLATION

(Refer to 5 - BRAKES/ELECTRICAL/BRAKE PRESSURE SWITCH - INSTALLATION)

5 - 266

BRAKES - ABS SERVICE INFORMATION

ZH

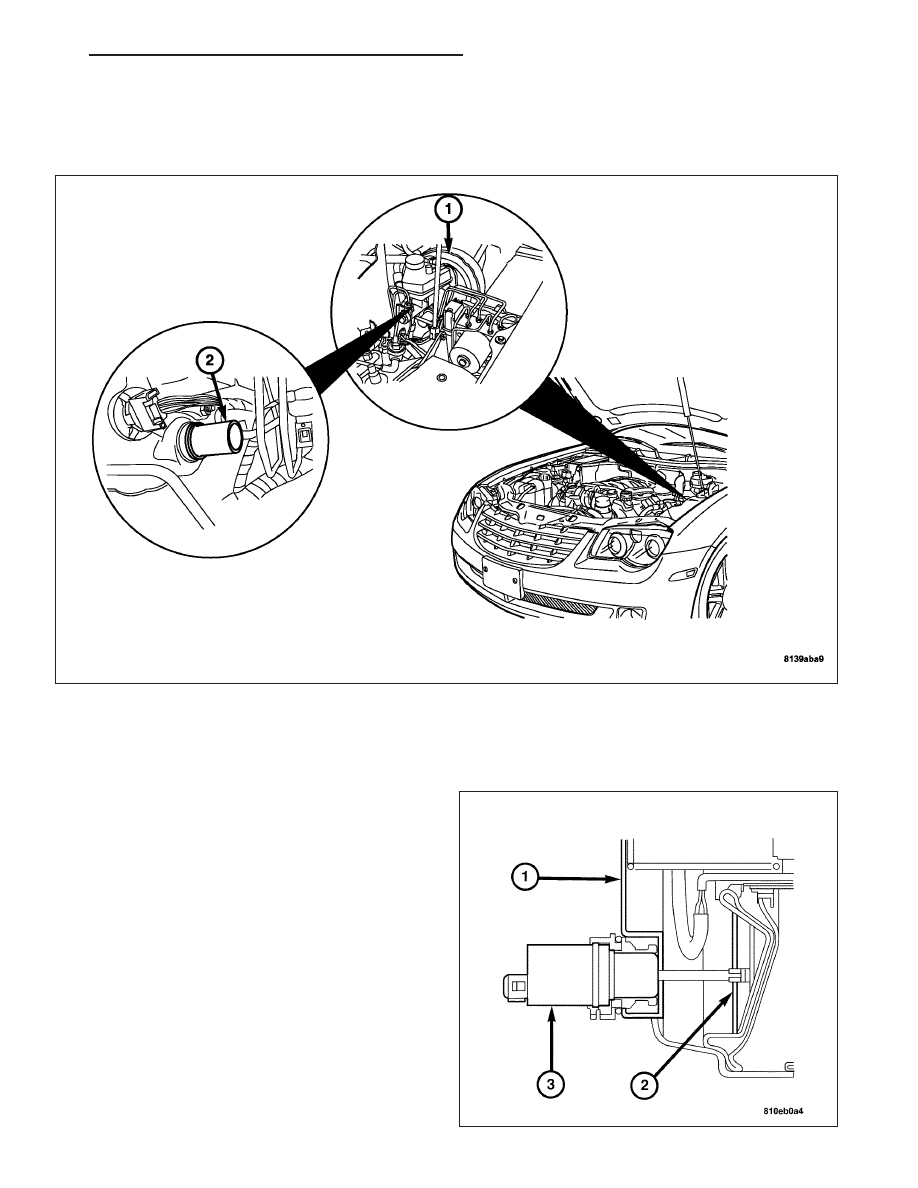

TRAVEL SENSOR

DESCRIPTION

The BAS travel sensor (2) is a device used to detect an emergency stop. The BAS travel sensor is located on the
power brake booster (1).

OPERATION

The BAS travel sensor (3) reports the position of the
brake booster diaphragm plate to the Controller
Antilock Brake (CAB). The BAS travel sensor rod is
attached to the brake booster diaphragm plate (2).
The diaphragm plate is located internal to the brake
booster (1), and the sensor rod moves proportionally
to the travel of the brake pedal. The travel sensor is
used as an input to the CAB to determine the amount
of driver braking effort.

ZH

BRAKES - ABS SERVICE INFORMATION

5 - 267

REMOVAL

1. For the travel sensor removal procedure (Refer to 5 - BRAKES/ELECTRICAL/PEDAL POSITION SENSOR -

REMOVAL) .

INSTALLATION

1. For the travel sensor installation procedure, (Refer to 5 - BRAKES/ELECTRICAL/PEDAL POSITION SENSOR -

INSTALLATION).

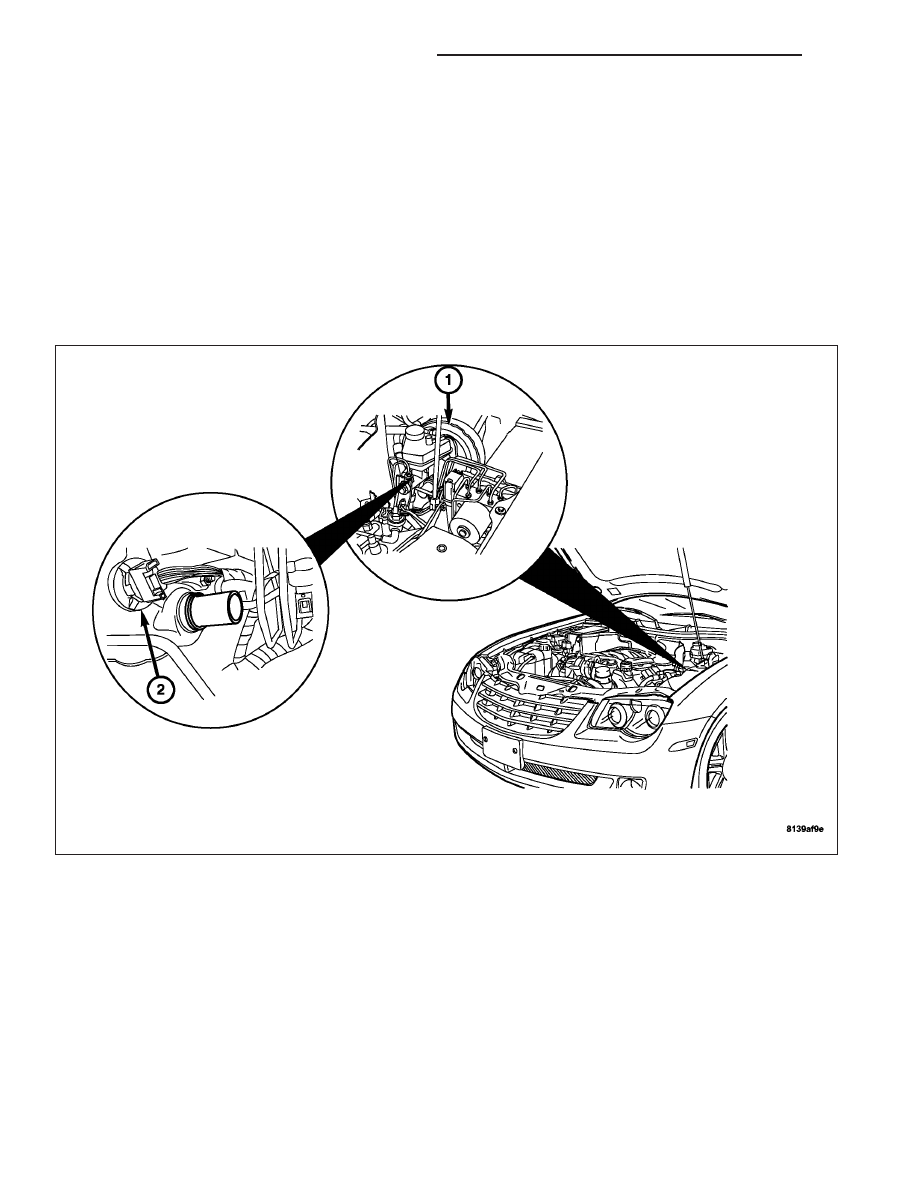

SOLENOID VALVE

DESCRIPTION

The BAS solenoid valve (2) is an electrically activated device used to increase brake assist.

The BAS solenoid valve (2) cannot be serviced. The power brake booster must be replaced in the event of a BAS
solenoid valve failure.

OPERATION

The BAS solenoid valve is activated by the Controller Antilock Brake (CAB) Module. When activated, a poppet valve
opens and allows atmospheric pressure to enter the rear of the power brake booster diaphragm and increases the
brake pressure.

REMOVAL

The solenoid valve is part of the brake booster assembly. Refer to the brake booster removal procedure (Refer to
5 - BRAKES/HYDRAULIC/MECHANICAL/POWER BRAKE BOOSTER - REMOVAL) .

5 - 268

BRAKES - ABS SERVICE INFORMATION

ZH
