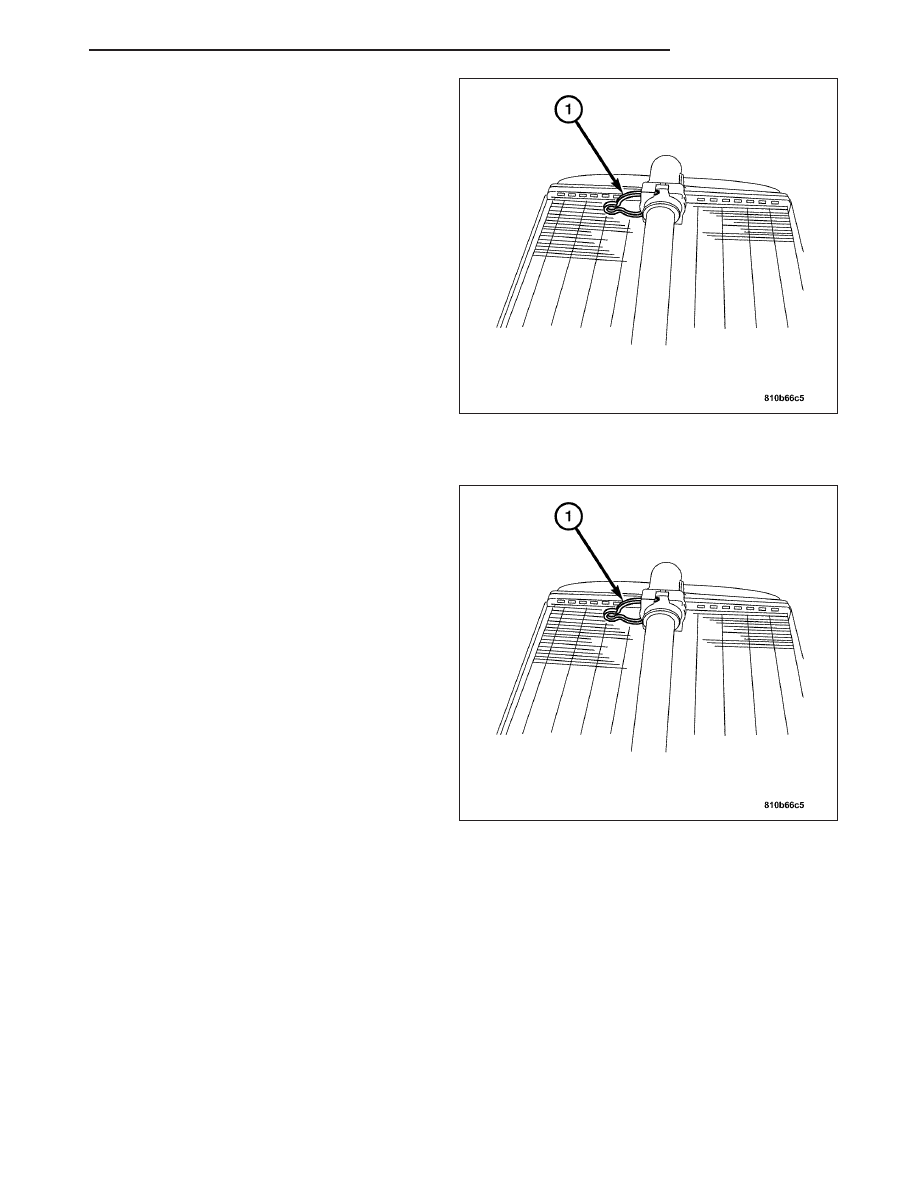

8. Remove the retainer clip (1) and remove the pipe

from the heater core.

INSTALLATION

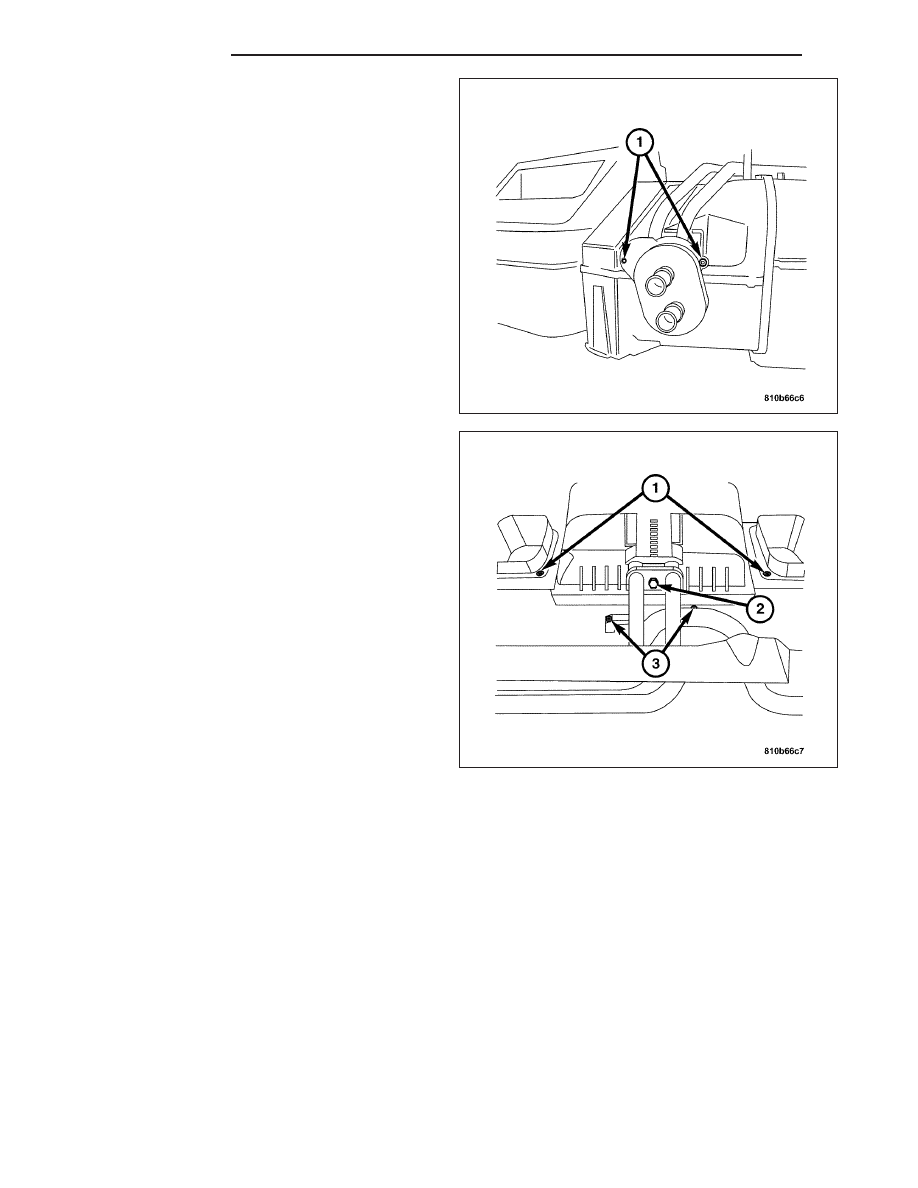

1. Install the heating water pipes on the heater core

then install the clip (1).

2. Install the heat exchanger together with the heating

water pipes.

3. Connect the socket yoke for heating water flow

pipe.

ZH

PLUMBING

24 - 155

4. Install the heating water return line (1).

5. Install the guide (2) for the heating water flow pipe.

6. Install the cover (1).

7. Clip the spring clamps.

8. Install the bolts on the cover.

9. Install HVAC housing. (Refer to 24 - HEATING &

AIR

CONDITIONING/DISTRIBUTION/HVAC

HOUSING - INSTALLATION).

24 - 156

PLUMBING

ZH

RECEIVER / DRIER

DESCRIPTION

The Receiver/Drier is mounted in the engine compart-
ment between the Condenser and is part of the liquid
line (1) assembly. The filter/drier cannot be repaired, if
the filter/drier is faulty, damaged, left open to the
atmosphere or contaminated the line assembly must
be replaced. (Refer to 24 - HEATING & AIR CONDI-
TIONING/PLUMBING/RECEIVER

/

DRIER

-

REMOVAL).

OPERATION

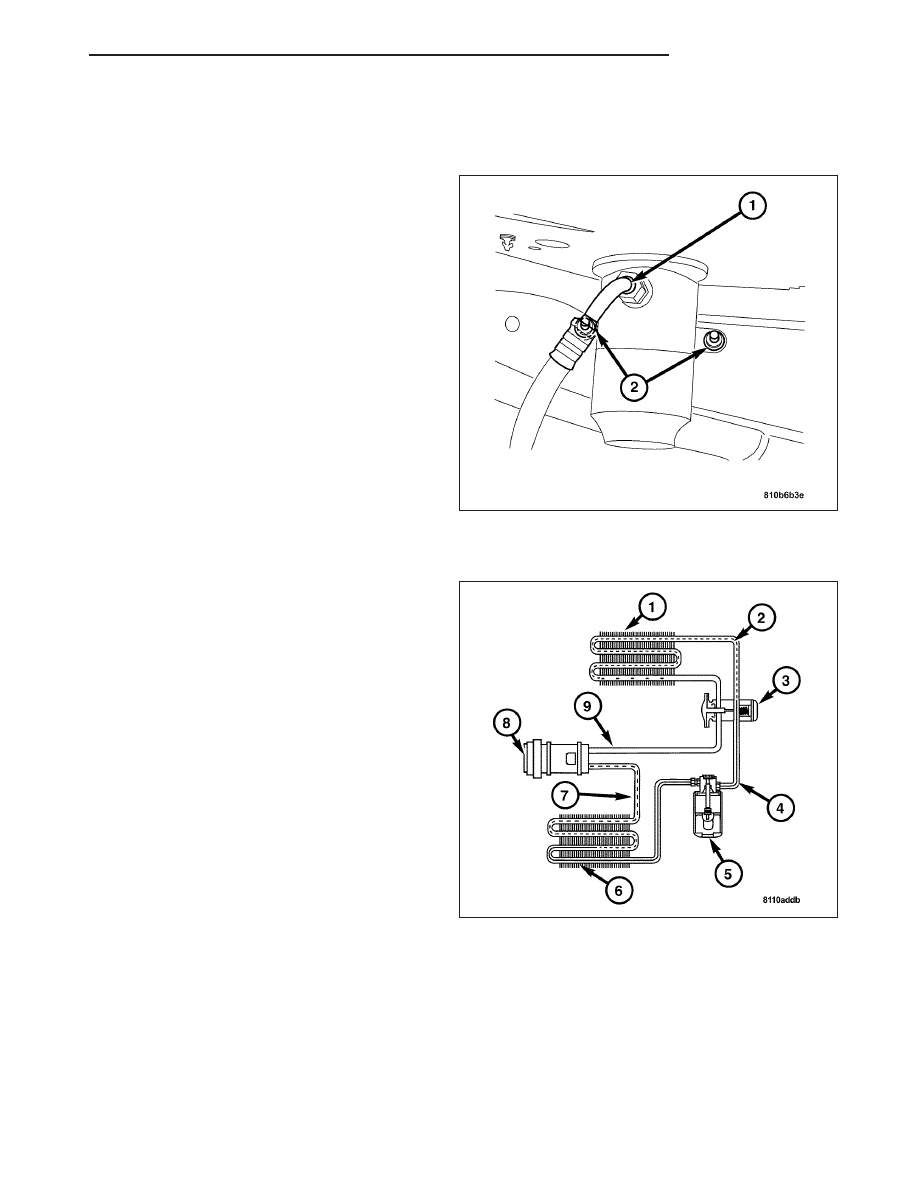

The Receiver/Drier (5) performs a filtering action to
prevent foreign material in the refrigerant from con-
taminating the Expansion Valve (3). A desiccant bag is
mounted inside the Receiver/Drier canister (5) to
absorb any moisture which may have entered and
become trapped within the refrigerant system. In addi-
tion, during periods of high demand A/C operation, the
Receiver/Drier (5) acts as a reservoir to store surplus
refrigerant. Refrigerant enters the Receiver/Drier (5)
as a high-pressure, low-temperature liquid from the
Condenser (6).

REMOVAL

WARNING: REVIEW THE WARNINGS AND CAUTIONS IN THE FRONT OF THIS SECTION BEFORE PER-
FORMING THE FOLLOWING OPERATION.

ZH

PLUMBING

24 - 157

1. Evacuate the refrigerant from the system. (Refer to

24 - HEATING & AIR CONDITIONING/PLUMBING
- STANDARD PROCEDURE).

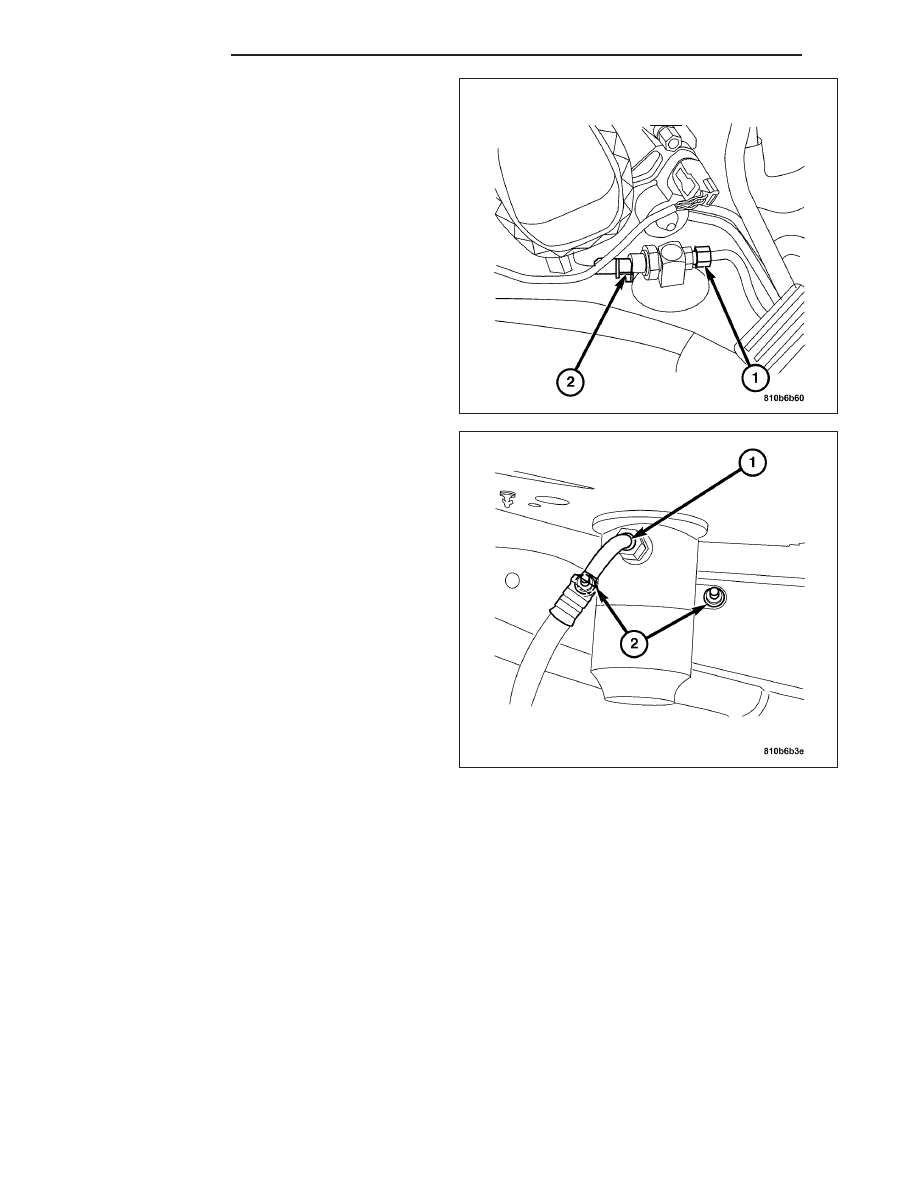

2. Disconnect the electrical connector (2).

3. Remove the upper pressure line (1).

4. Remove the refrigerant pressure sensor (2).

5. Raise and support the vehicle.

6. Remove the wheel and tire assembly.

7. Remove left inner fender (front section) by remov-

ing the plastic nuts and the screws attaching the
panel to the inner fender liner.

8. Remove the pressure line (1).

9. Remove the mounting nuts (2).

10. Remove the receiver/drier from the vehicle.
