13. Locate the steering column to its mounting posi-

tion on the instrument panel support.

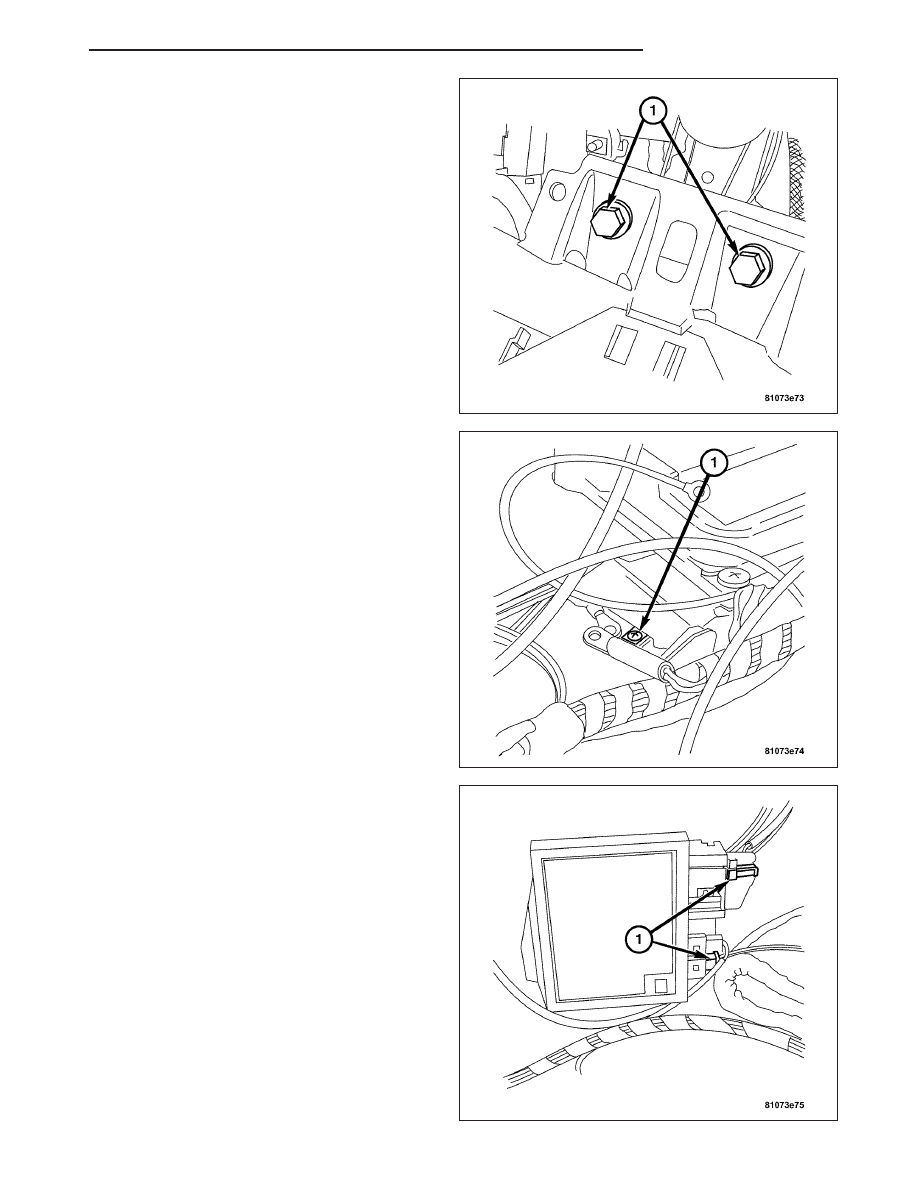

14. Install the bolts and nuts (1) attaching the steering

column to the instrument panel support.

15. Install the connection (1) for electric leads on

body tunnel.

16. Install

all

of

the

wiring

harnesses

to

their

respected routing positions attaching them with
nylon ties on the instrument panel support.

17. Install the Sentry Key Remote Entry Module

(SKREM) by:

•

Connecting the 2-pin CAN harness connector to
the SKREM module.

•

Connecting the 2-pin harness connector for the
transponder coil.

•

Connecting the 18-pin connector.

•

Installing the SKREM control module to the base
plate.

18. Install instrument cluster holder to the vehicle then

install the nuts for the instrument cluster holder.

19. Install the green insulating mats.

ZH

DISTRIBUTION

24 - 115

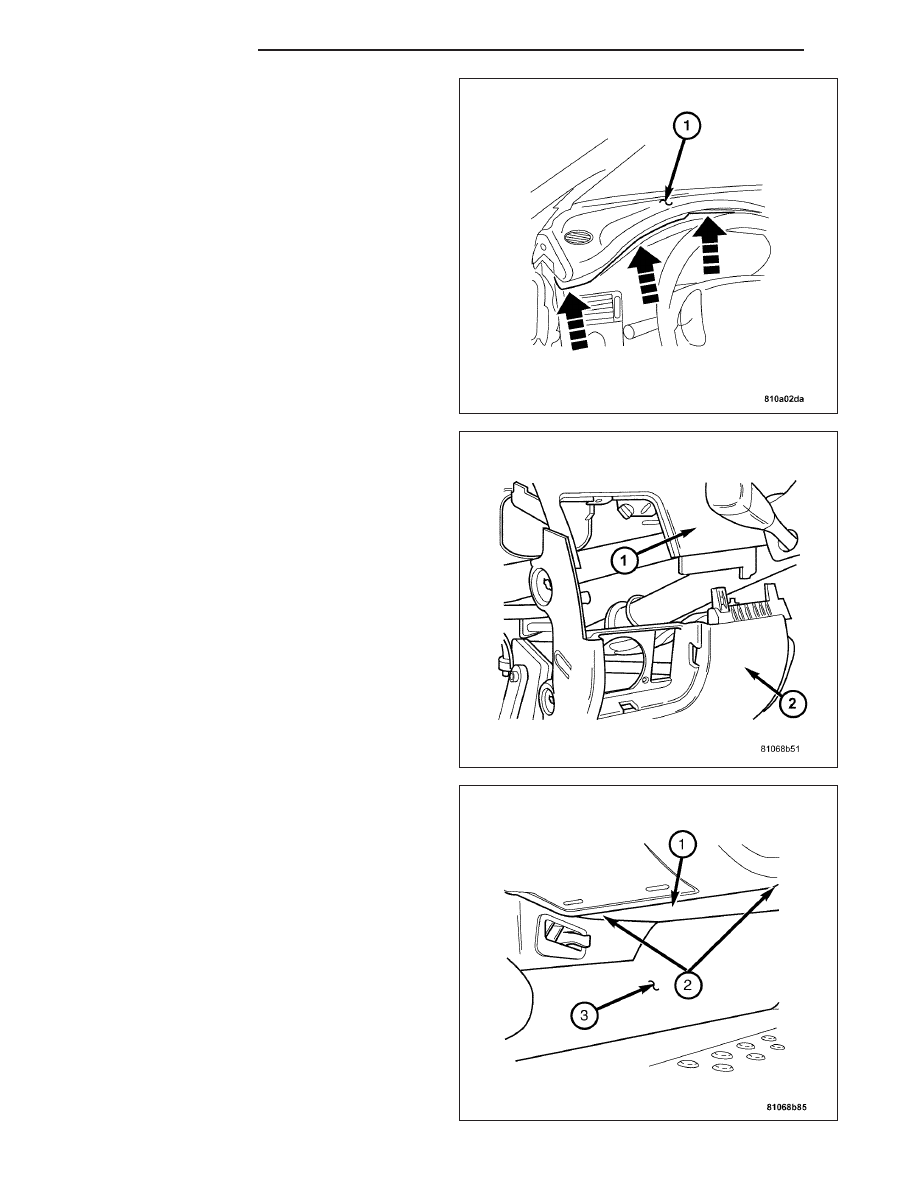

20. Install the instrument panel top section (1). (Refer

to 23 - BODY/INSTRUMENT PANEL/INSTRU-
MENT PANEL ASSEMBLY - INSTALLATION).

21. Install the left lower instrument panel (2). (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL ASSEMBLY - INSTALLATION).

22. Install the lower right instrument panel (2). (Refer

to 23 - BODY/INSTRUMENT PANEL/INSTRU-
MENT PANEL ASSEMBLY - INSTALLATION).

24 - 116

DISTRIBUTION

ZH

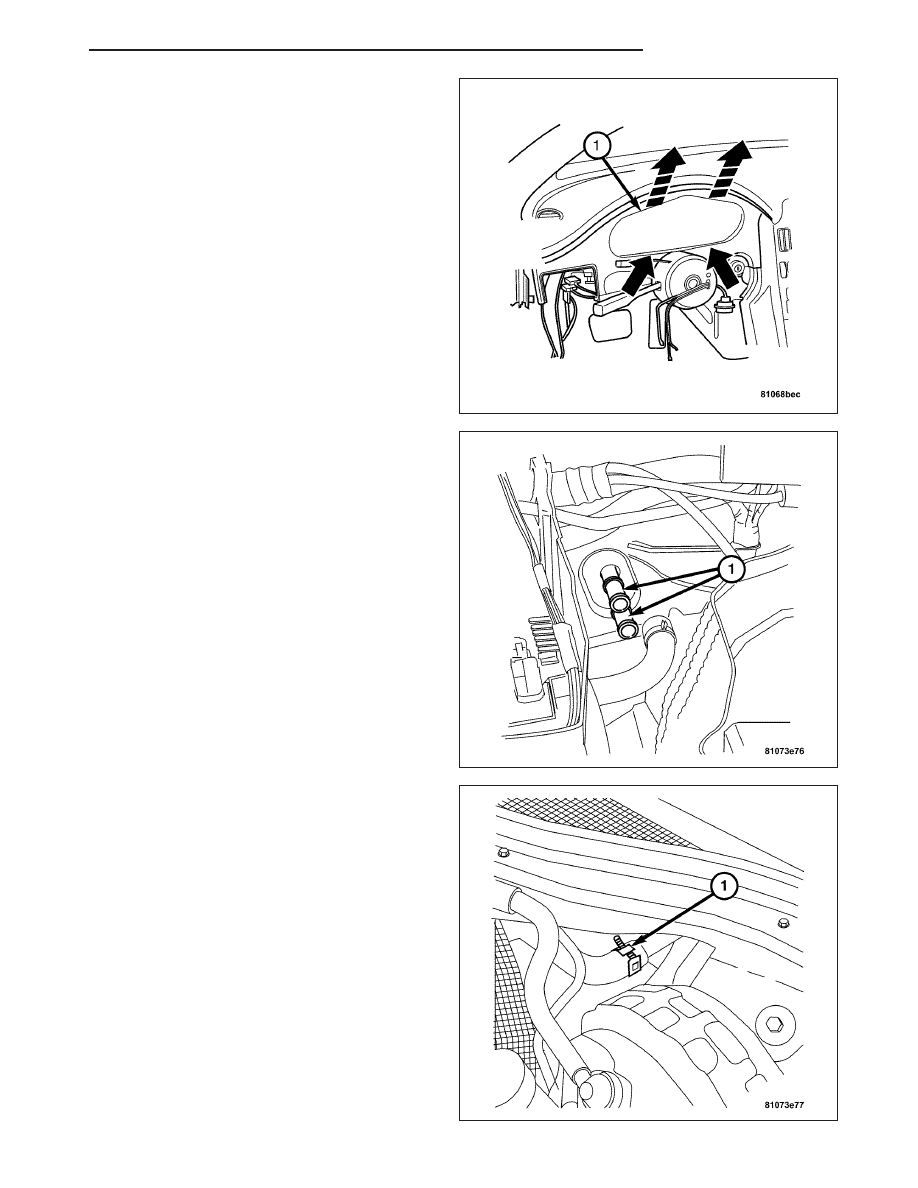

23. Install the instrument cluster cover (1). (Refer to 8

-

ELECTRICAL/INSTRUMENT

CLUSTER

-

INSTALLATION).

24. Install the two hot water hoses (1) then install the

two hot water hose clamps to hot water hoses
located on the right side of the bulkhead.

25. Install the hot water hose (1) the install the hot

water hose clamp located inboard to the brake
booster on the bulkhead.

26. Fill the coolant to the engine cooling system.(Re-

fer to 7 - COOLING/ENGINE/COOLANT - STAN-
DARD PROCEDURE).

27. Connect the negative battery cable.

ZH

DISTRIBUTION

24 - 117

INSTALLATION - RHD

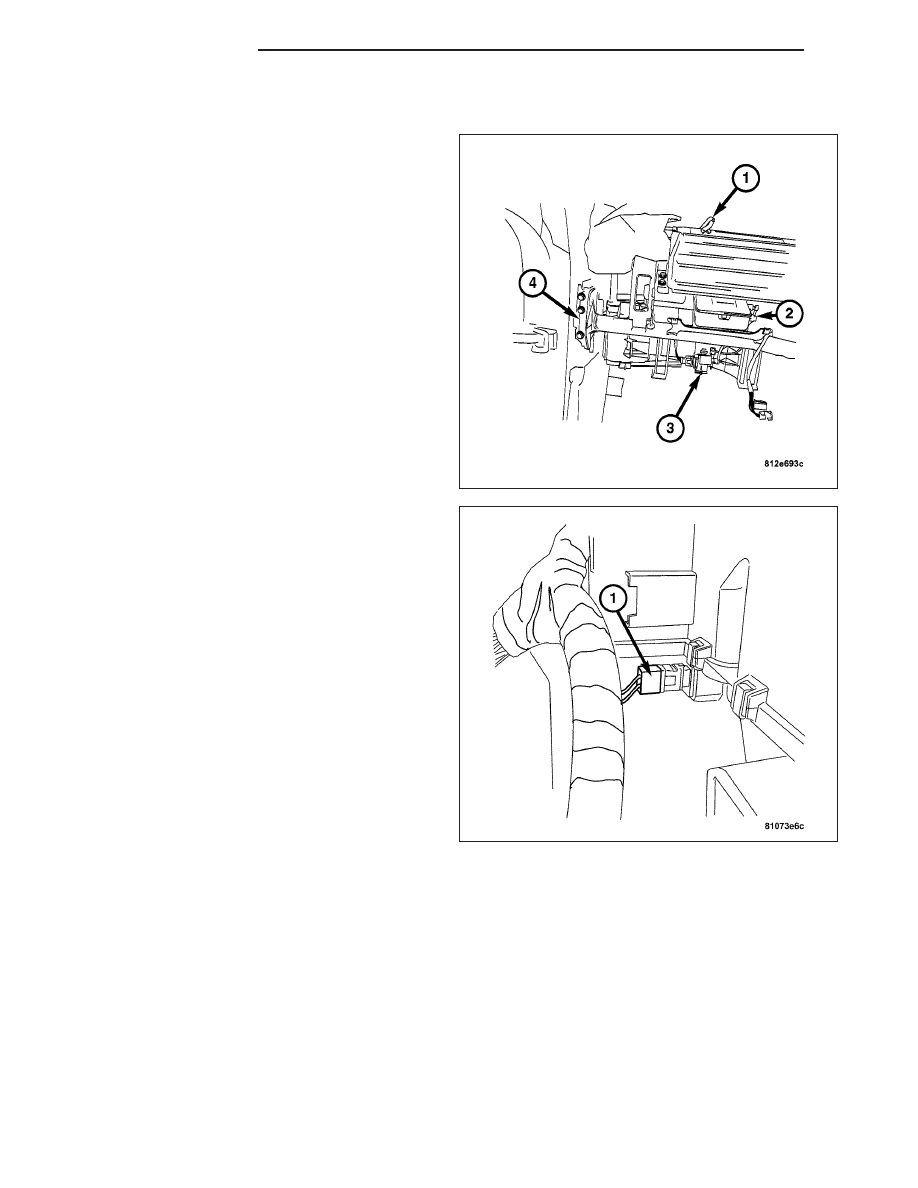

1. Install the HVAC unit into vehicle.

2. Connect the HVAC unit drain tubes.

3. Install the I/P support bar into the vehicle.

4. Install the I/P support bar bolts (4) attaching the

support bar to the A-pillar on the right and left sides
of the support bar.

5. Connect the evaporator temperature sensor (1).

24 - 118

DISTRIBUTION

ZH
