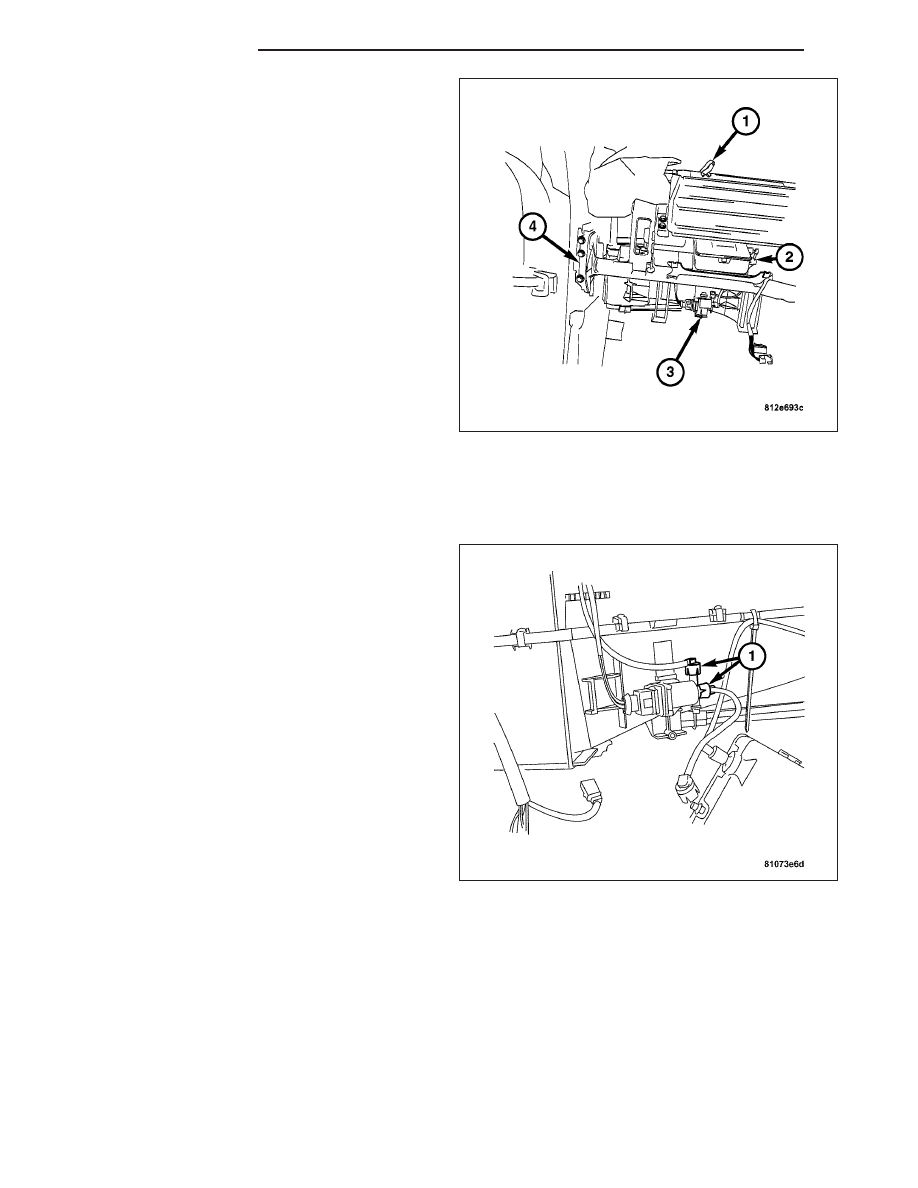

17. Remove the center I/P support to bulkhead bolts

and nuts (2).

18. Disconnect the heater core temperature sensor

(1).

19. Disconnect the evaporator temperature sensor

(1).

ZH

DISTRIBUTION

24 - 111

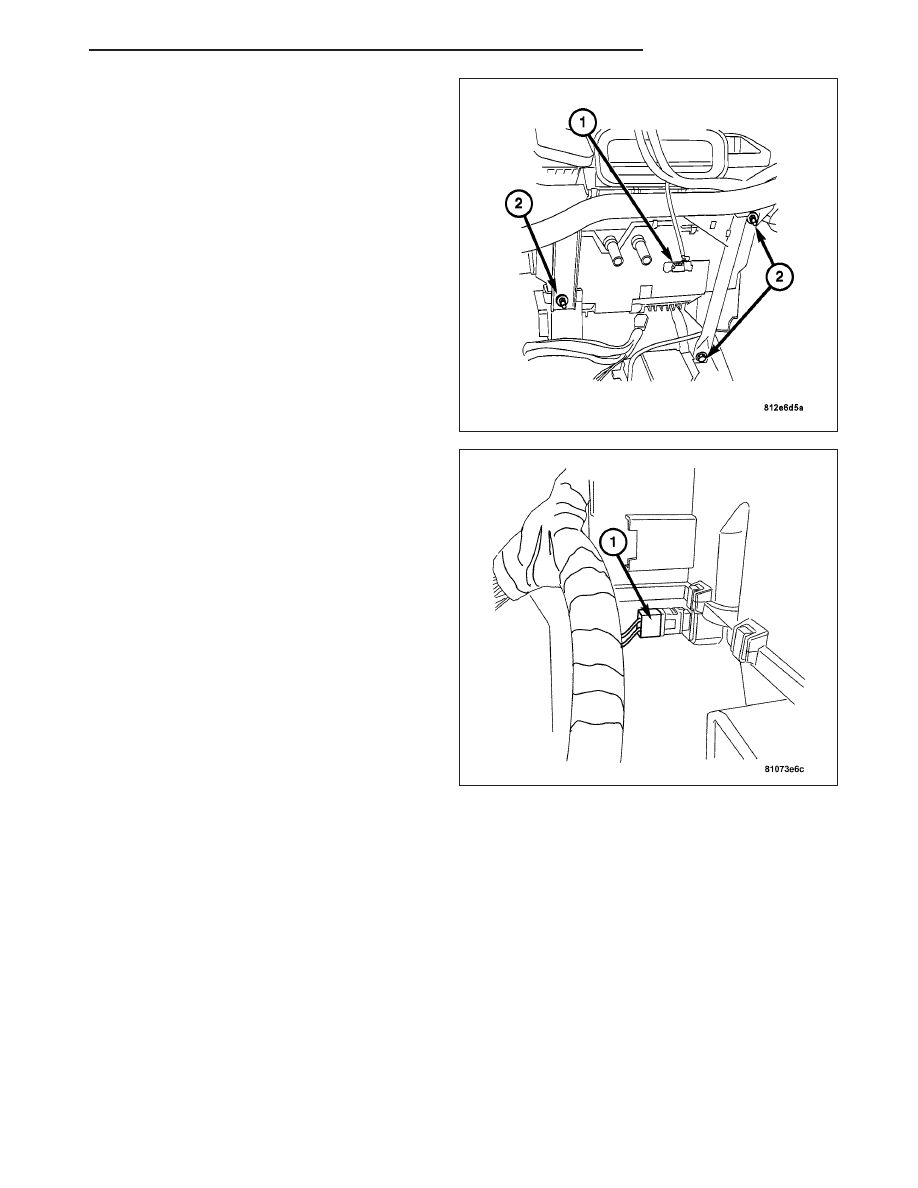

20. Remove the I/P support bolts (4) to the A-pillar on

the right and left sides of the I/P support.

21. Remove the I/P support.

22. Disconnect the HVAC unit drain tubes.

23. Remove the HVAC unit from vehicle.

INSTALLATION

INSTALLATION

1. Install the HVAC housing to the vehicle.

2. Install any wiring harnesses associated with the

HVAC housing with nylon ties in their respected
routing positions.

3. Connect the harness connector (1) to the fresh air/

recirculating air flap switchover valve located on
the right side of the heater housing.

24 - 112

DISTRIBUTION

ZH

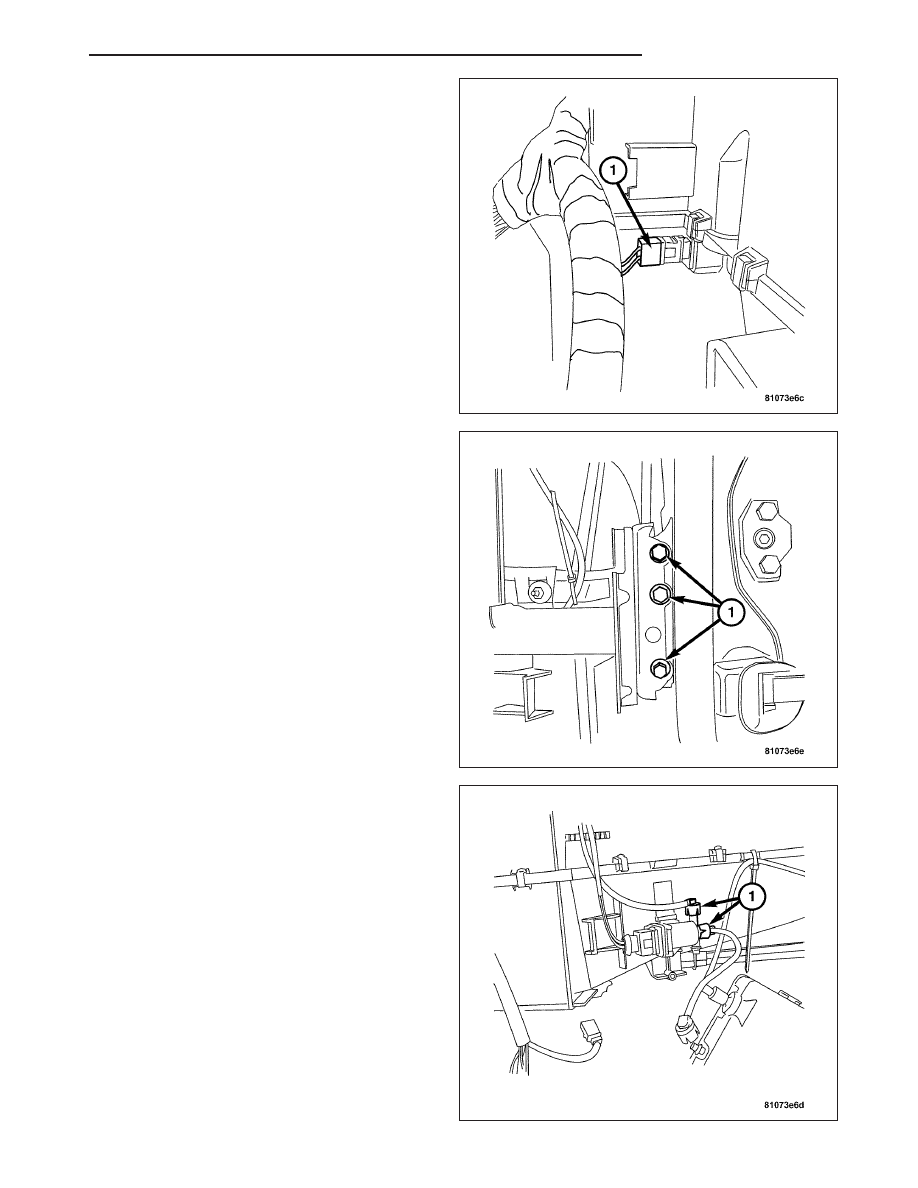

4. Install the harness connector on heater core tem-

perature sensor located on the front of the HVAC
housing. Then install the evaporator temperature
sensor (1) to the HVAC case.

CAUTION: To avoid any damage to the vehicle a
helper may be required to aid in the removal of the
instrument panel support.

5. Install the instrument panel support to the vehicle.

6. Install the bolts (1) attaching the instrument panel

support to the A-pillars.

7. Connect the connectors (1) to the vacuum reservoir

switch over valve.

ZH

DISTRIBUTION

24 - 113

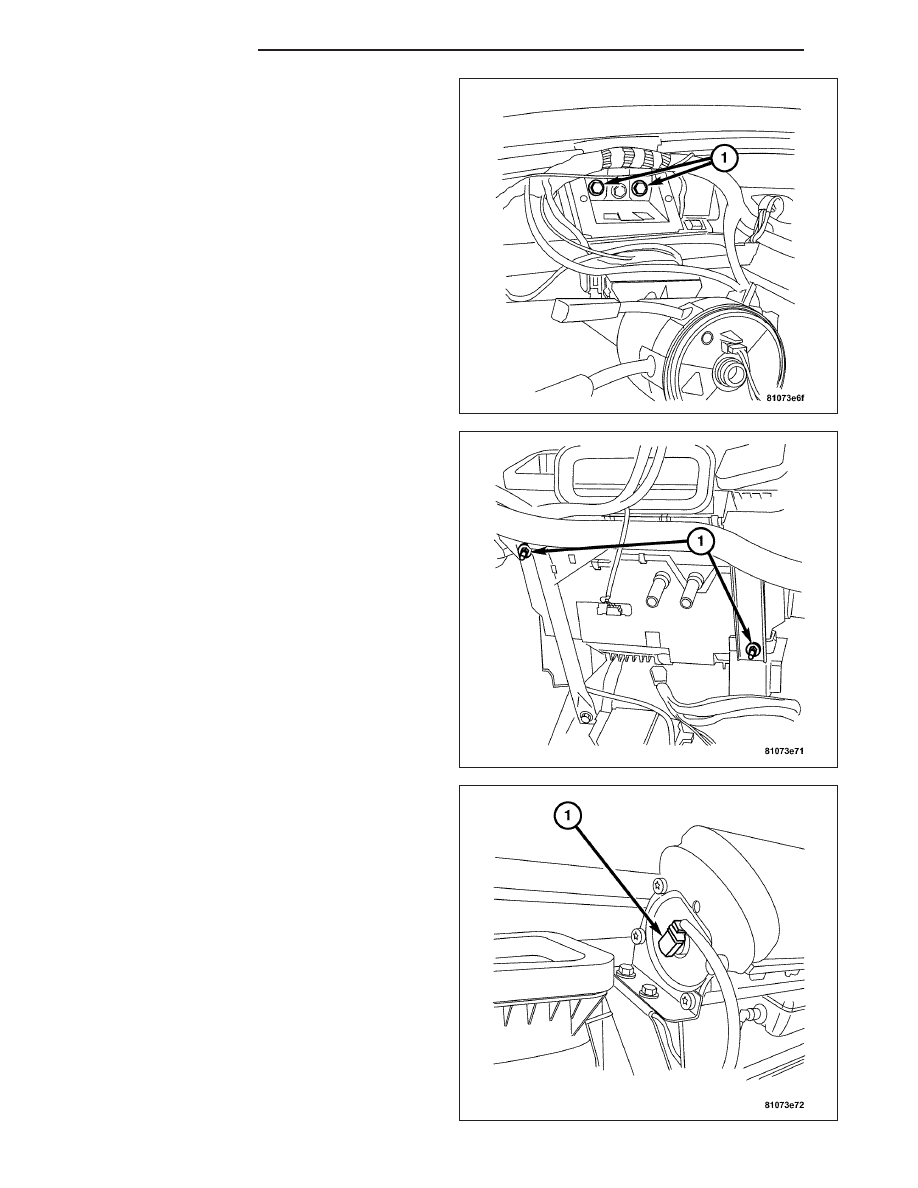

8. Install the bolts (1) attaching the instrument panel

support to the front of the vehicle bulkhead.

9. Install the nuts to the instrument panel support

attaching it to the body transmission tunnel.

10. Install the nuts on the heater housing (1) attach-

ing it to the instrument panel support.

11. Install the heater ducts on left and right side of the

instrument panel support.

12. Install the harness connector (1) on passenger

airbag module.

24 - 114

DISTRIBUTION

ZH
