CAN BUS COMMUNICATION GENERAL MALFUNCTION

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 201

CAN BUS COMMUNICATION GENERAL MALFUNCTION (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: CAN Bus communication failure between the Controller Antilock Brake (CAB) and the CAN Bus
network.

POSSIBLE CAUSES

CAN C BUS (+) CIRCUIT OPEN

CAN C BUS (-) CIRCUIT OPEN

CONTROLLER ANTILOCK BRAKE

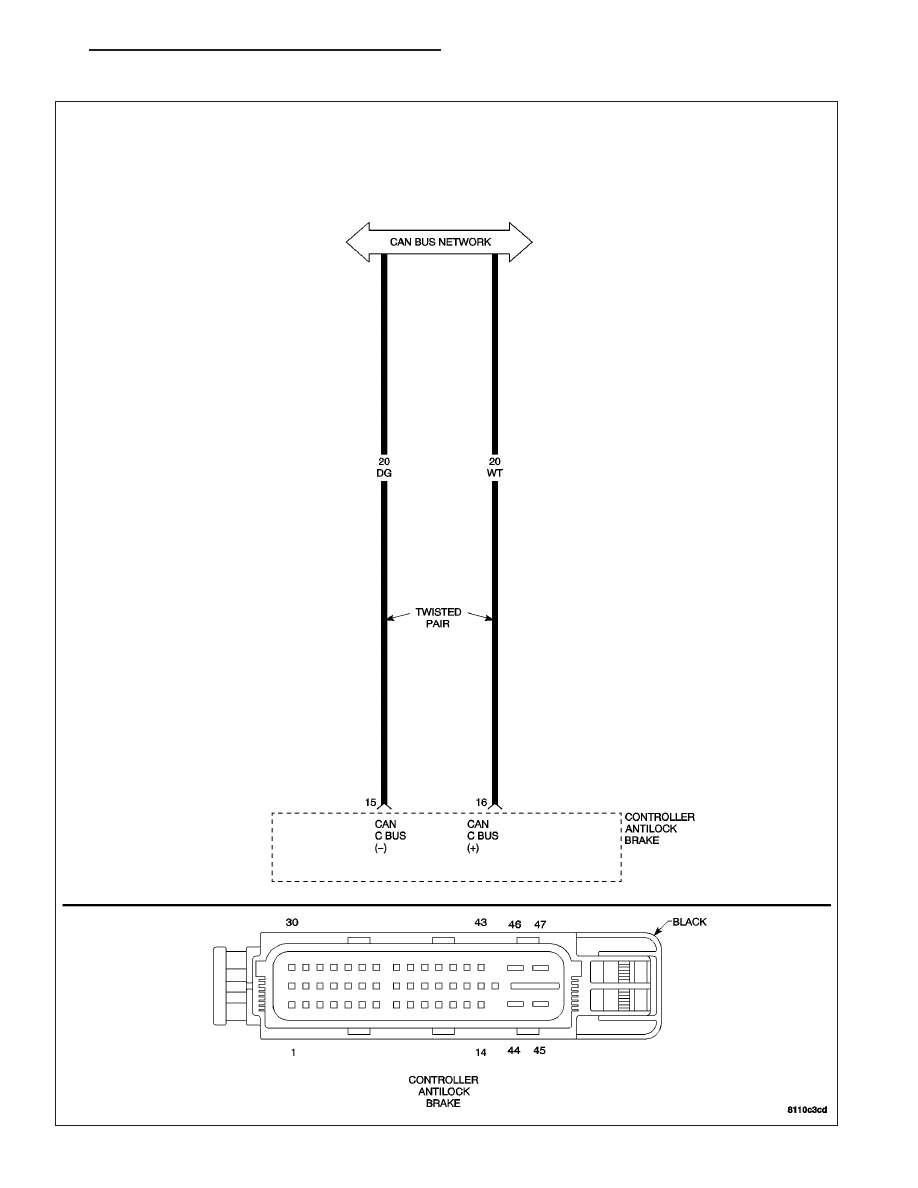

For a complete Brake Assist System (BAS) Circuit Diagram (Refer to 5 - BRAKES/ELECTRICAL - SCHEMATICS
AND DIAGRAMS).

Diagnostic Test

1.

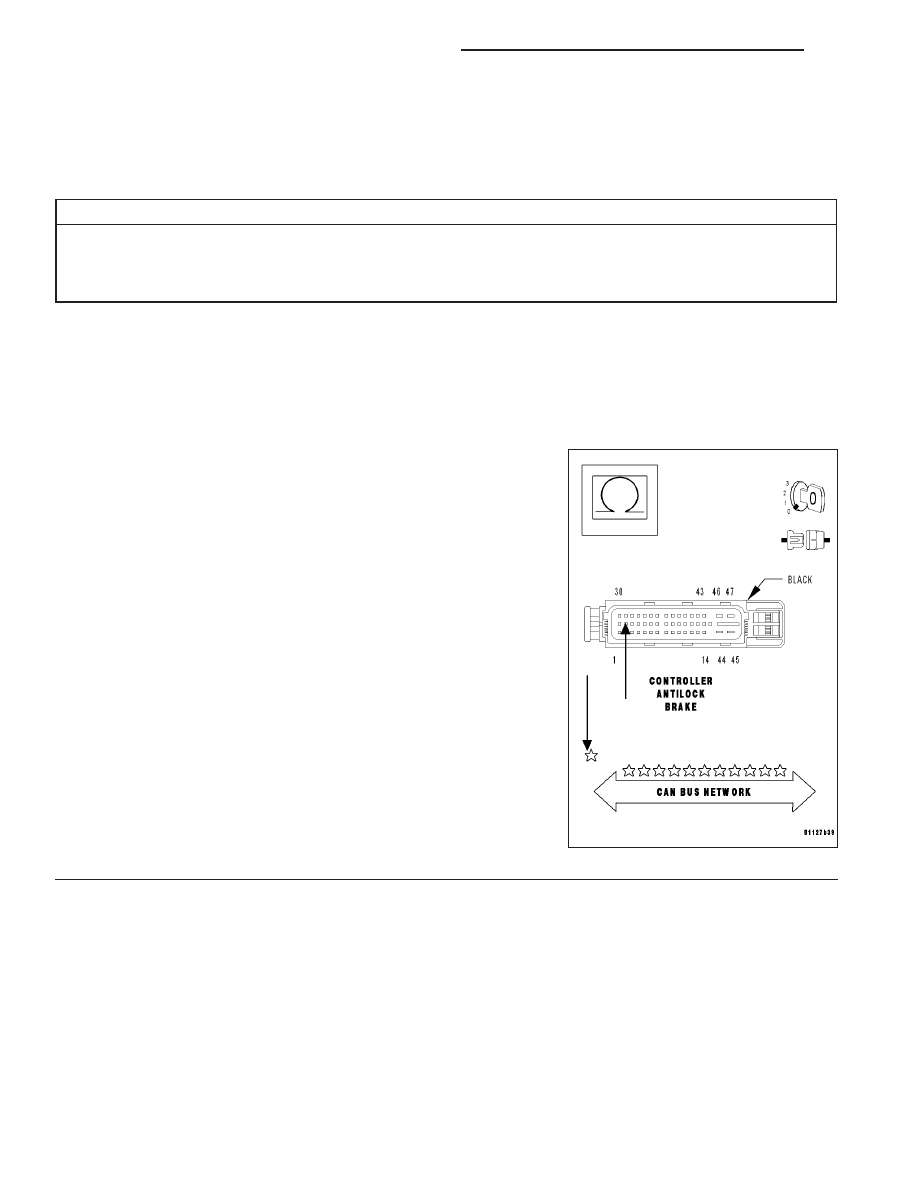

MEASURE THE RESISTANCE OF THE CAN C BUS (+) CIRCUIT

Turn the ignition off.

Disconnect the CAB harness connector.

Disconnect the harness connectors of the other modules on the CAN
Bus network.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the CAN C Bus (+) circuit from the CAB
harness connector to the harness connectors of the other modules on
the CAN Bus network.

Is the resistance below 1.0 ohm?

Yes

>> Go to 2

No

>> Repair the CAN C Bus (+) circuit for an open.

Perform ABS VERIFICATION TEST.

5 - 202

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH

CAN BUS COMMUNICATION GENERAL MALFUNCTION (CONTINUED)

2.

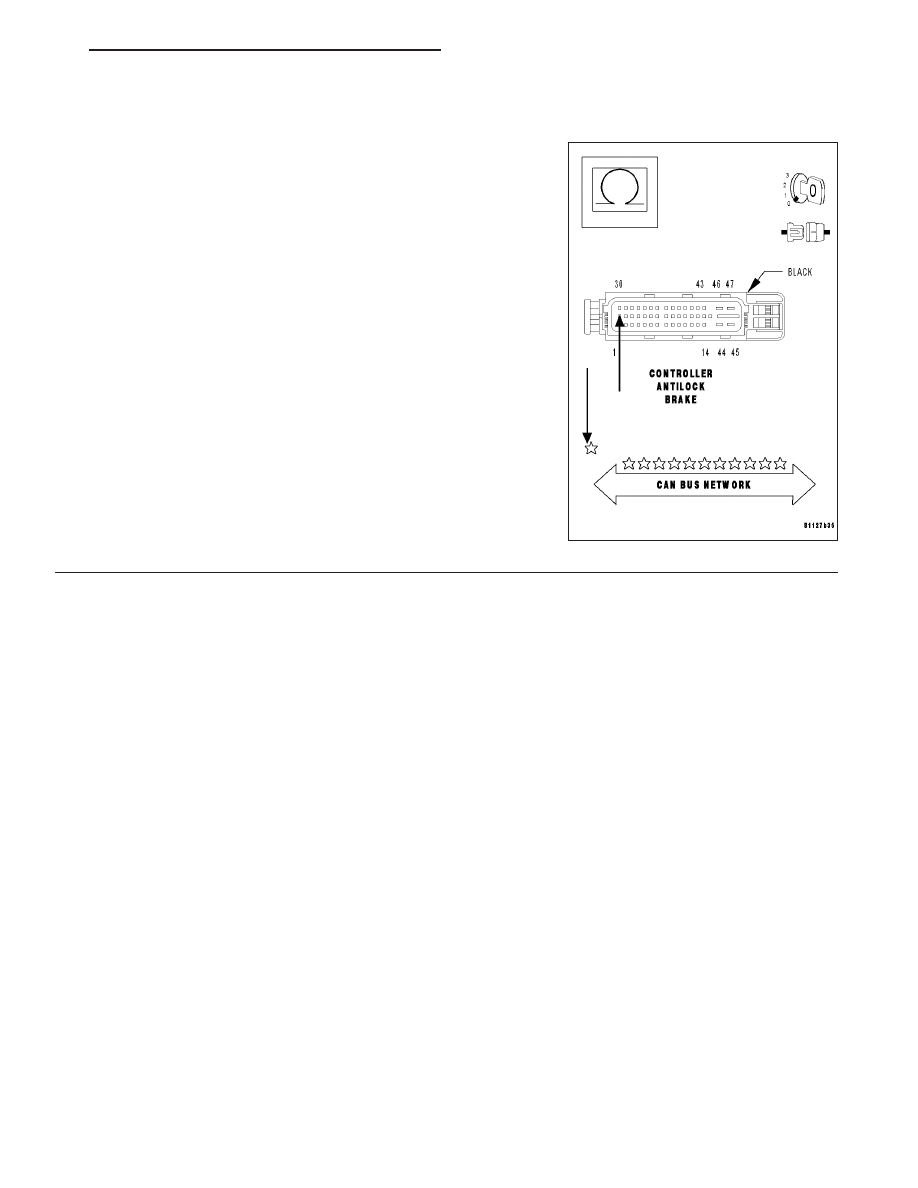

MEASURE THE RESISTANCE OF THE CAN C (-) BUS CIRCUIT

With the ignition off.

Measure the resistance of the CAN C Bus (-) circuit from the CAB har-
ness connector to the harness connectors of the other modules on the
CAN Bus network.

Is the resistance below 1.0 ohm?

Yes

>> Replace the Controller Antilock Brake. (Refer to 8 - ELEC-

TRICAL/ELECTRONIC CONTROL MODULES/CONTROL-
LER ANTILOCK BRAKE - REMOVAL).

Perform ABS VERIFICATION TEST.

No

>> Repair the CAN C Bus (-) circuit for an open.

Perform ABS VERIFICATION TEST.

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 203

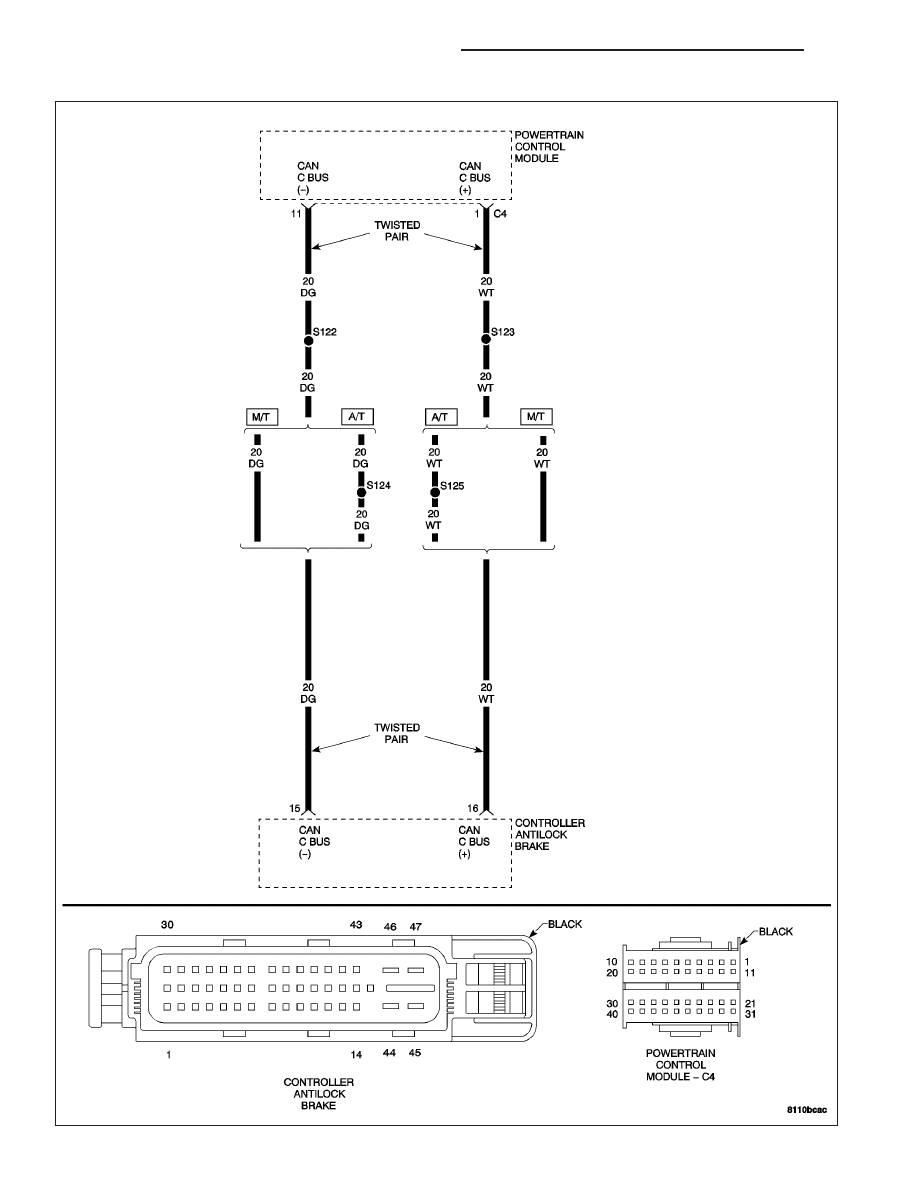

NO CAN COMMUNICATIONS WITH PCM

5 - 204

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH
