BRAKE LAMP SWITCH CIRCUIT (CONTINUED)

23.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE BRAKE LAMP SWITCH B OUTPUT
CIRCUIT

With the ignition off.

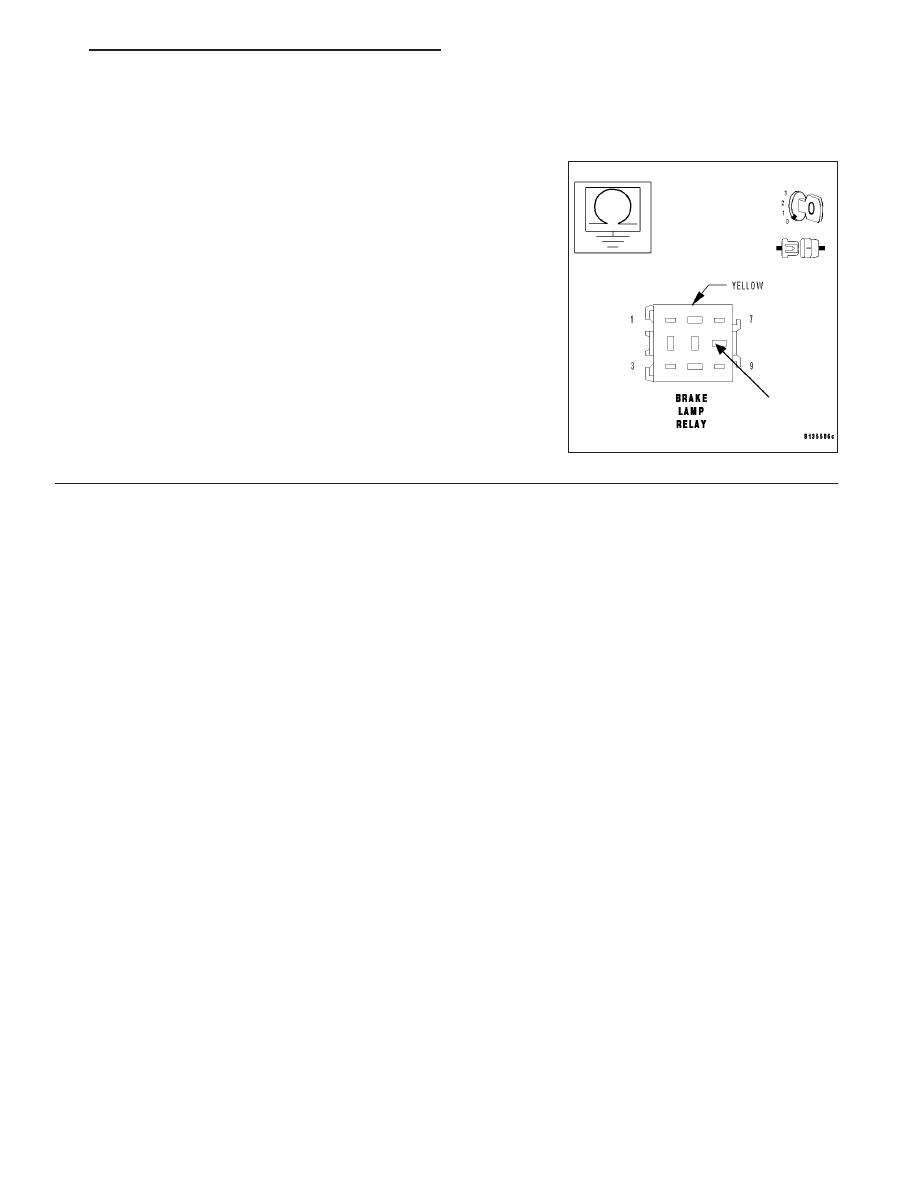

Measure the resistance between ground and the Brake Lamp Switch B
Output circuit at Brake Lamp Relay harness connector cavity 8.

Is the resistance above 100 kohms?

Yes

>> Replace the Brake Lamp Switch.

No

>> Repair the Brake Lamp Switch B Output circuit for a short

to ground.

Perform ABS VERIFICATION TEST.

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 185

ABS VERIFICATION TEST

ABS VERIFICATION TEST

1.

Turn the ignition off.

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

With the DRB III

T

, erase all Diagnostic Trouble Codes (DTCs) from ALL modules. Start the engine and allow it to

run for 2 minutes.

Turn the ignition off and wait 5 seconds. Turn the ignition on and using the DRB III

T

, read DTCs from ALL modules.

CAUTION: Ensure braking capability is available before road testing.

Note: For sensor signal and pump motor faults, the CAB must sense all 4 wheels at 25 km/h (15 MPH)
before the CAB will extinguish the indicator lamp.
Road test the vehicle for a minimum of 5 minutes. Perform several antilock braking stops.

Again, with the DRB III

T

, confirm that no DTCs are present and that all components are functioning properly.

If there are no DTCs present and all components are functioning properly, the repair is complete.

Are any DTCs present?

YES

>> Repair is not complete, refer to appropriate symptom.

NO

>> Repair is complete.

5 - 186

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH

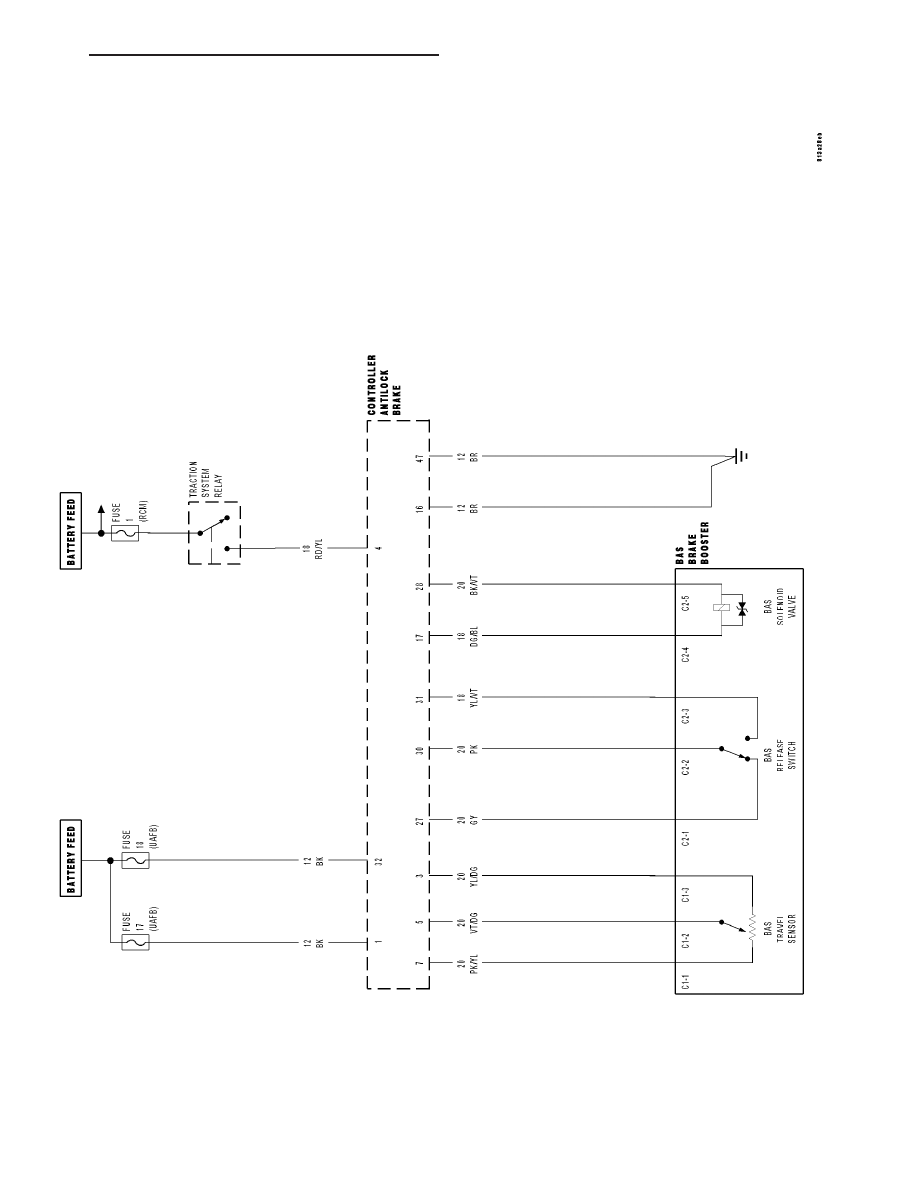

SCHEMATICS AND DIAGRAMS

ELECTRONIC

ST

ABILITY

PROGRAM

CIRCUIT

DIAGRAM

(1

OF

3)

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 187

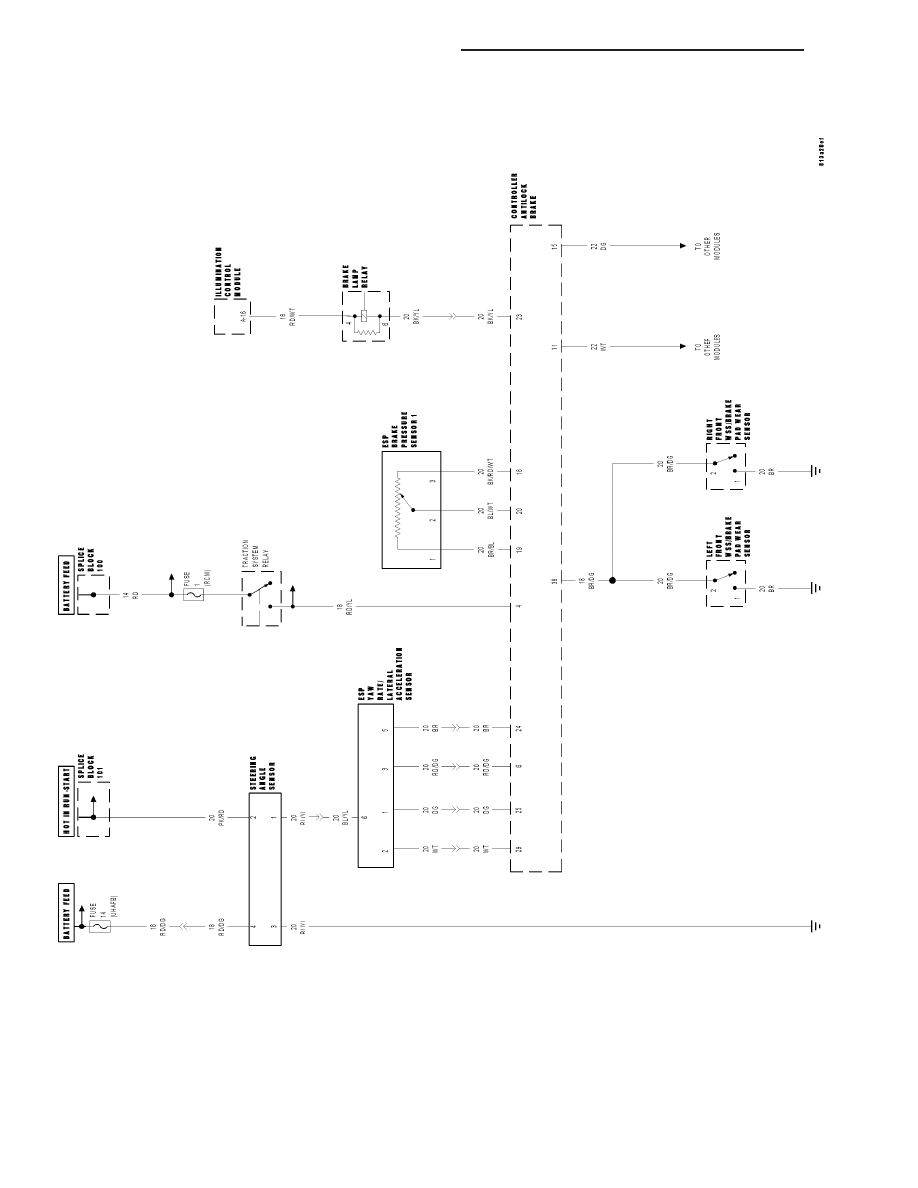

ELECTRONIC

ST

ABILITY

PROGRAM

CIRCUIT

DIAGRAM

(2

OF

3)
