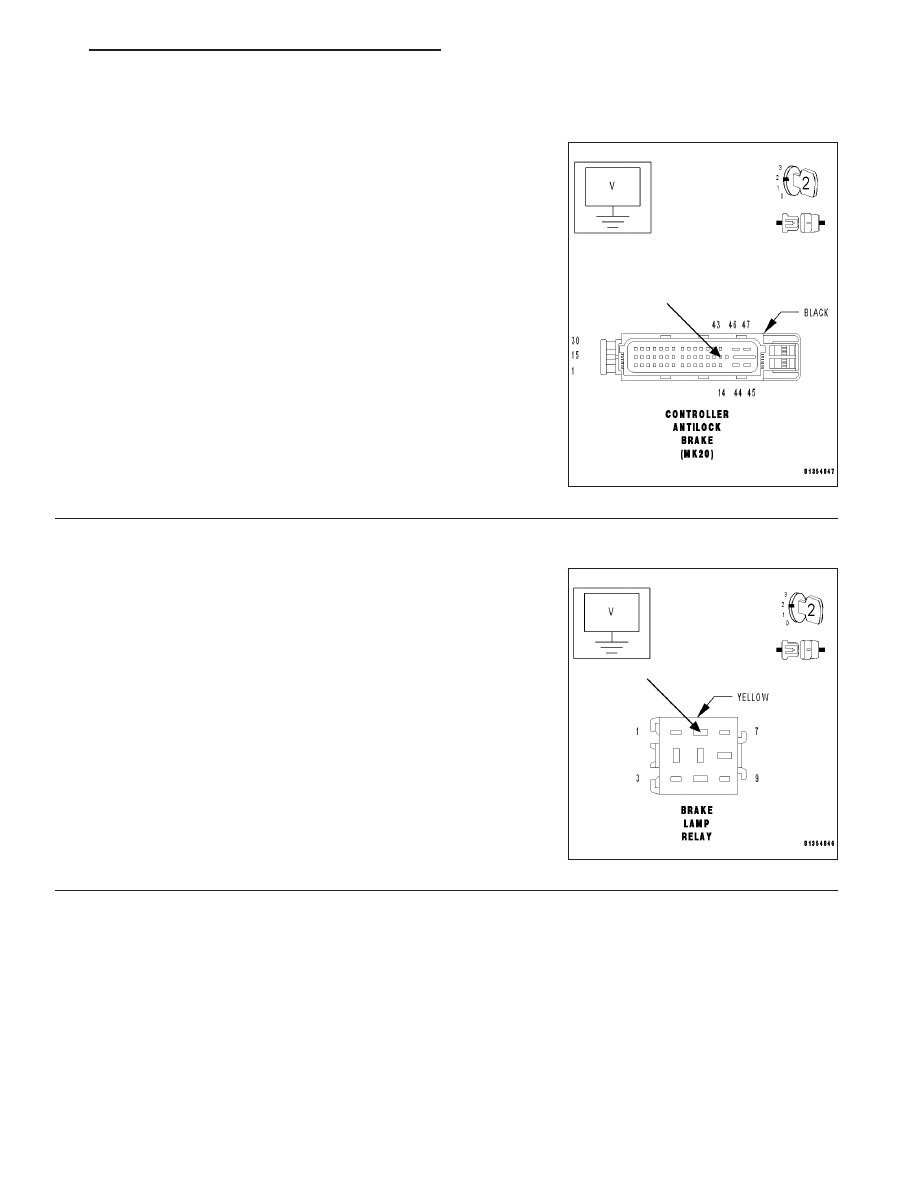

BRAKE LAMP SWITCH CIRCUIT (CONTINUED)

7.

MEASURE BRAKE LAMP RELAY CONTROL CIRCUIT VOLTAGE

With the ignition on.

Measure the voltage of the Brake Lamp Relay Control circuit at CAB
harness connector cavity 28.

Is the voltage above 10 volts?

Yes

>> Go to 11

No

>> Go to 8

8.

MEASURE FUSED IGNITION SWITCH OUTPUT CIRCUIT VOLTAGE

Turn the ignition off.

Remove the Brake Lamp Relay.

Turn the ignition on.

Measure the voltage of the Fused Ignition Switch Output circuit at
Brake Lamp Relay harness connector cavity 4.

Is the voltage above 10 volts?

Yes

>> Go to 9

No

>> Repair the Fused Ignition Switch Output circuit.

Perform ABS VERIFICATION TEST.

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 177

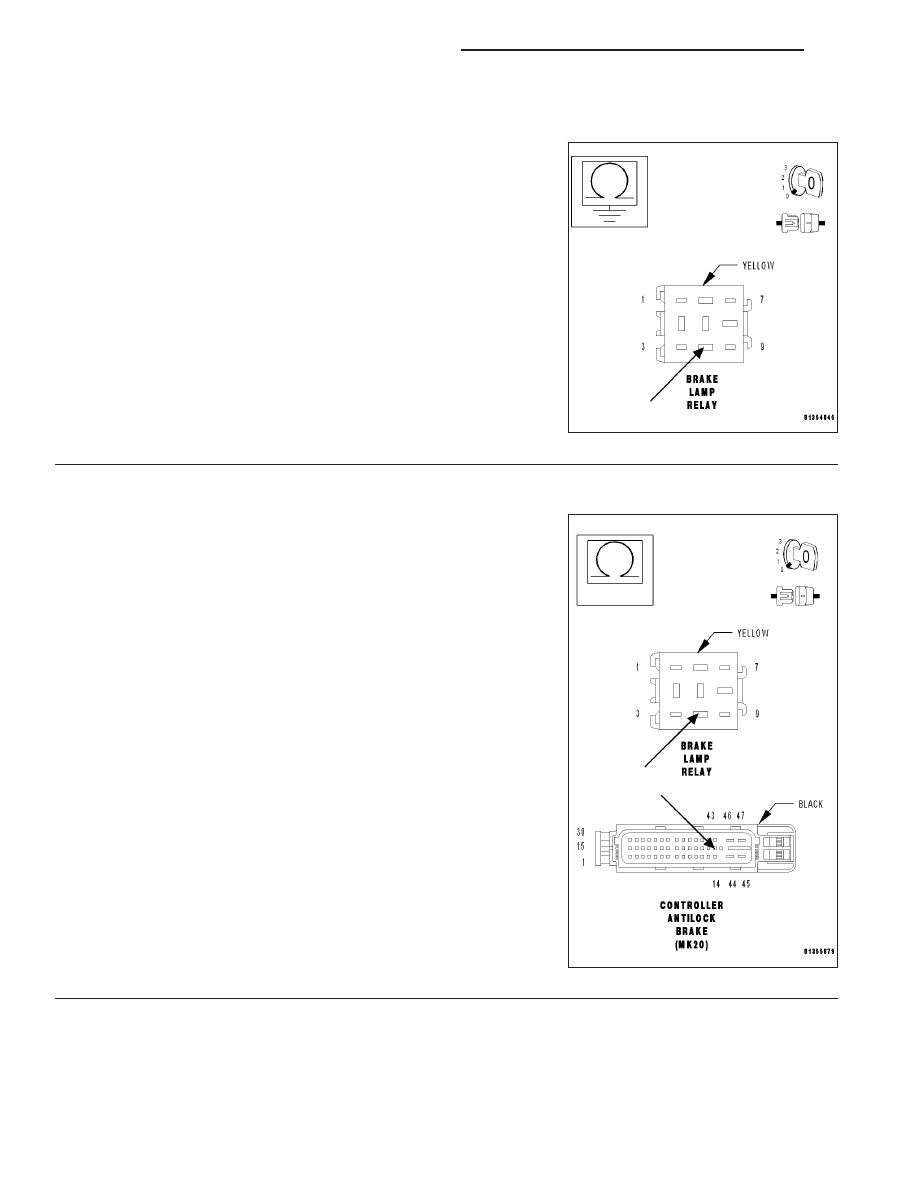

BRAKE LAMP SWITCH CIRCUIT (CONTINUED)

9.

MEASURE RESISTANCE BETWEEN GROUND AND THE BRAKE LAMP RELAY CONTROL CIRCUIT

Turn the ignition off.

Measure the resistance between ground and the Brake Lamp Relay
Control circuit at Brake Lamp Relay harness connector cavity 6.

Is the resistance above 100 kohms?

Yes

>> Go to 10

No

>> Repair the Brake Lamp Relay Control circuit for a short to

ground.

Perform ABS VERIFICATION TEST.

10.

MEASURE BRAKE LAMP RELAY CONTROL CIRCUIT RESISTANCE

With the ignition off.

Measure the resistance of the Brake Lamp Relay Control circuit from
CAB harness connector cavity 28 to Brake Lamp Relay harness con-
nector cavity 6.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Brake Lamp Relay.

Perform ABS VERIFICATION TEST.

No

>> Repair the Brake Lamp Relay Control circuit for an open.

Perform ABS VERIFICATION TEST.

5 - 178

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH

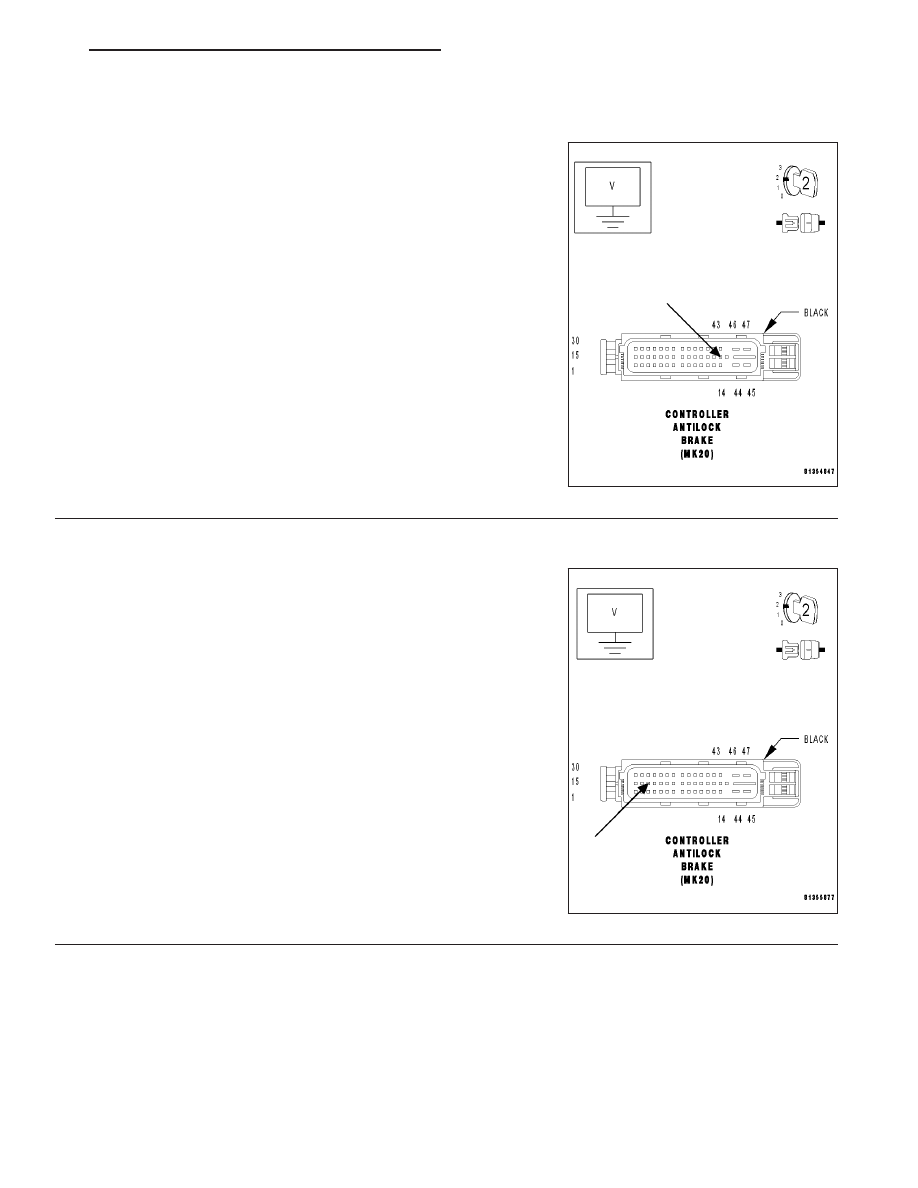

BRAKE LAMP SWITCH CIRCUIT (CONTINUED)

11.

MEASURE BRAKE LAMP RELAY CONTROL CIRCUIT VOLTAGE

Turn the ignition off.

Remove the Brake Lamp Relay.

Turn the ignition on.

Measure the voltage of the Brake Lamp Relay Control circuit at CAB
harness connector cavity 28.

Is the voltage below 1.0 volt?

Yes

>> Go to 12

No

>> Repair the Brake Lamp Relay Control circuit for a short to

voltage.

Perform ABS VERIFICATION TEST.

12.

MEASURE BRAKE LAMP RELAY OUTPUT CIRCUIT VOLTAGE WITH BRAKE PEDAL PRESSED

With the ignition on.

Measure the voltage of the Brake Lamp Relay Output circuit at CAB
harness connector cavity 17 while pressing the brake pedal.

Is the voltage above 10 volts?

Yes

>> Go to 13

No

>> Go to 18

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 179

BRAKE LAMP SWITCH CIRCUIT (CONTINUED)

13.

MEASURE BRAKE LAMP RELAY OUTPUT CIRCUIT VOLTAGE WITH BRAKE PEDAL RELEASED

With the ignition on.

Measure the voltage of the Brake Lamp Relay Output circuit at CAB
harness connector cavity 17 with the brake pedal released.

Is the voltage below 1.0 volt?

Yes

>> Go to 17

No

>> Go to 14

14.

CHECK THE BRAKE LAMP RELAY OUTPUT CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Remove the Brake Lamp Relay.

Turn the ignition on.

Measure the voltage of the Brake Lamp Relay Output circuit at CAB
harness connector cavity 17.

Is the voltage below 1.0 volt?

Yes

>> Go to 15

No

>> Repair the Brake Lamp Relay Output circuit for a short to

voltage.

Perform ABS VERIFICATION TEST.

5 - 180

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH
