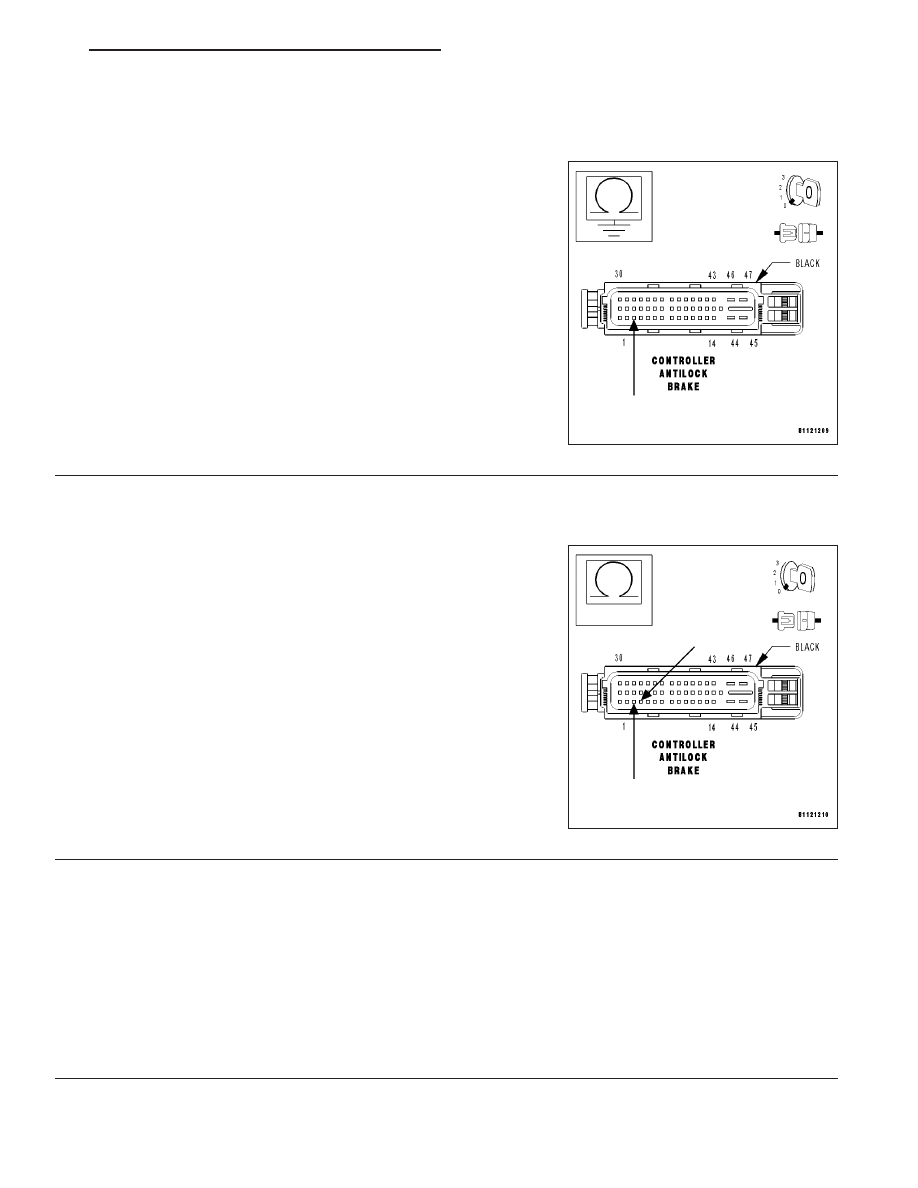

LEFT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

11.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE LEFT FRONT WHEEL SPEED SENSOR
SIGNAL CIRCUIT

With the ignition off.

Disconnect the CAB harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between ground and the Left Front Wheel
Speed Sensor Signal circuit at the CAB harness connector.

Is the resistance below 100 kohms?

Yes

>> Repair the Left Front Wheel Speed Sensor Signal circuit

for a short to ground.

Perform ABS VERIFICATION TEST.

No

>> Go to 12

12.

MEASURE THE RESISTANCE BETWEEN THE LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY
CIRCUIT AND THE SENSOR SIGNAL CIRCUIT

With the ignition off.

Measure the resistance between the Left Front Wheel Speed Sensor
12 Volt Supply circuit and the Left Front Wheel Speed Sensor Signal
circuit at the CAB harness connector.

Is the resistance below 100 kohms?

Yes

>> Repair the Left Front Wheel Speed Sensor 12 Volt Supply

circuit for a short to the Left Front Wheel Speed Sensor
Signal circuit.

Perform ABS VERIFICATION TEST.

No

>> Replace the Controller Antilock Brake. (Refer to 8 - ELEC-

TRICAL/ELECTRONIC CONTROL MODULES/CONTROL-
LER ANTILOCK BRAKE - REMOVAL).

Perform ABS VERIFICATION TEST.

13.

VISUALLY INSPECT COMPONENTS FOR DAMAGE AND CORRECT INSTALLATION

Visually inspect the related wiring harness and connectors. Look for any chafed, pierced, pinched, or partially bro-
ken wires. Look for broken, bent, pushed out, or corroded terminals.

Visually inspect the Left Front Wheel Speed Sensor, connector and tone wheel for damage and correct installation.

Are there any visible Sensor, connector or tone wheel concerns?

Yes

>> Correct the sensor, connector or tone wheel concerns as necessary.

Perform ABS VERIFICATION TEST.

No

>> Go to 14

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 113

LEFT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

14.

MONITOR ALL WHEEL SPEED SENSORS WITH THE DRB III

T

With the DRB III

T

, erase DTCs.

Start the engine.

With an assistant to drive, use the DRB III

T

to monitor all wheel speed

sensors. Slowly accelerate as straight as possible from a stop to 24
km/h (15 MPH).

Is the Left Front Wheel Speed Sensor Signal 0 or differing from
others by more than 5 km/h (3 MPH)?

Yes

>> Replace the Left Front Wheel Speed Sensor. (Refer to 5 -

BRAKES/ELECTRICAL/FRONT WHEEL SPEED SENSOR
- REMOVAL).

Perform ABS VERIFICATION TEST.

No

>> Inspect and repair the related wiring harness for a possible

intermittent condition.

Perform ABS VERIFICATION TEST.

5 - 114

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH

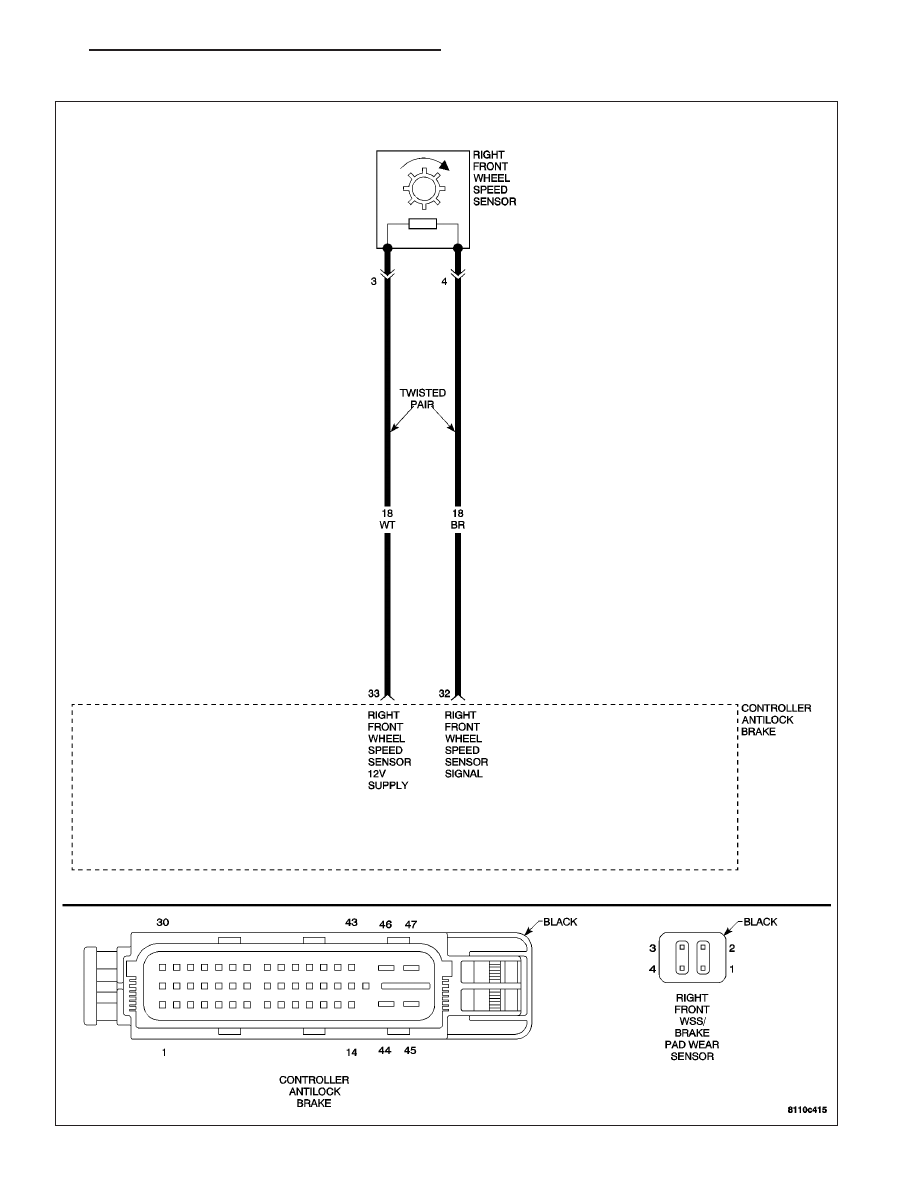

RIGHT FRONT WHEEL SPEED SENSOR CIRCUIT

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 115

RIGHT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored (Supply circuit): Ignition on. The Controller Antilock Brake (CAB) monitors the wheel speed
circuit every 7 milliseconds (ms).

•

When Monitored (Signal circuit): Wheel speed comparison is checked at drive off or every 7 milliseconds (ms).
Sensor Signal continuity is checked every 7 milliseconds. Wheel speed phase length supervision is checked
every 7 milliseconds.

•

Set Condition (Supply circuit): If the CAB detects an open or shorted wheel speed sensor circuit, the Diag-
nostic Trouble Code (DTC) will set.

•

Set Condition (Signal circuit): If, during an ABS stop, the CAB commands any valve solenoid on for an
extended length of time, and does not see a corresponding wheel speed change, the Diagnostic Trouble Code
(DTC) is set. The DTC can also set if the Signal is missing or erratic.

POSSIBLE CAUSES

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY CIRCUIT SHORT TO VOLTAGE

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY CIRCUIT SHORT TO GROUND

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY CIRCUIT OPEN

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT SHORT TO GROUND

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT SHORT TO VOLTAGE

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT OPEN

RIGHT FRONT WHEEL SPEED SENSOR CIRCUITS SHORT TOGETHER

SENSOR OR TONE WHEEL DAMAGE

WHEEL SPEED SENSOR

CONTROLLER ANTILOCK BRAKE

For a complete Electronic Stability Program (ESP) Circuit Diagram (Refer to 5 - BRAKES/ELECTRICAL - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

WITH THE DRB III

T

, READ DTCs

Turn the ignition on.

With the DRB III

T

, record and erase DTCs.

Turn the ignition off.

Turn the ignition on.

With the DRB III

T

, read DTCs.

Does the DRB III

T

display a Right Front Wheel Speed Sensor

Circuit DTC?

Yes

>> Go to 2

No

>> Go to 13
