Chrysler Crossfire. Manual - part 69





LEFT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

2.

INSPECT THE LEFT FRONT WHEEL SPEED SENSOR

Turn the ignition off.

Inspect the Left Front Wheel Speed Sensor and connector.

Is the Sensor or Connector damaged?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST.

No

>> Go to 3

3.

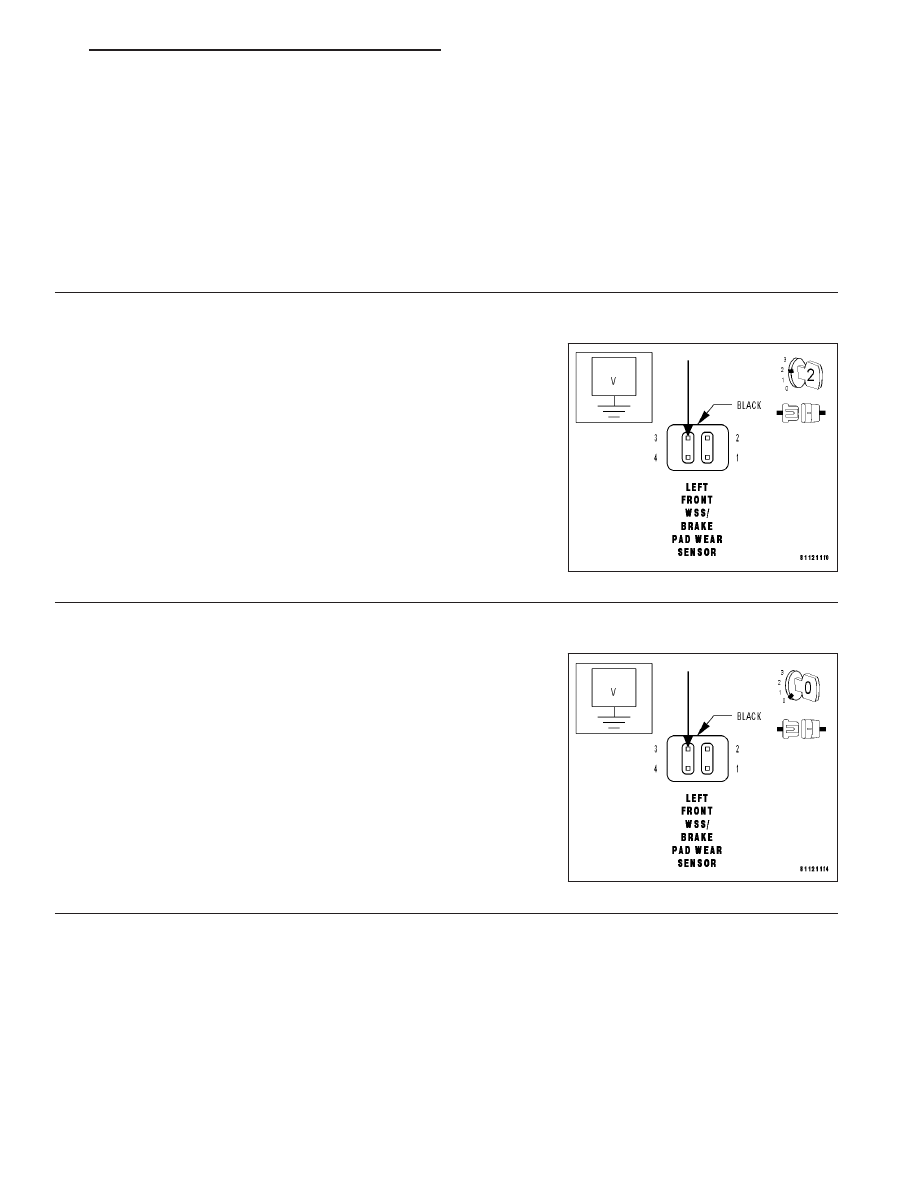

MEASURE THE VOLTAGE OF THE LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY CIRCUIT

With the ignition off.

Disconnect the Left Front Wheel Speed Sensor harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Left Front Wheel Speed Sensor 12 Volt
Supply circuit at the Left Front Wheel Speed Sensor harness connec-
tor.

Is the voltage above 10 volts?

Yes

>> Go to 8

No

>> Go to 4

4.

MEASURE THE VOLTAGE OF THE LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY CIRCUIT

Turn the ignition off.

Measure the voltage of the Left Front Wheel Speed Sensor 12 Volt
Supply circuit at the Left Front Wheel Speed Sensor harness connec-
tor.

Is the voltage below 1.0 volt?

Yes

>> Go to 6

No

>> Go to 5

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 109

LEFT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

5.

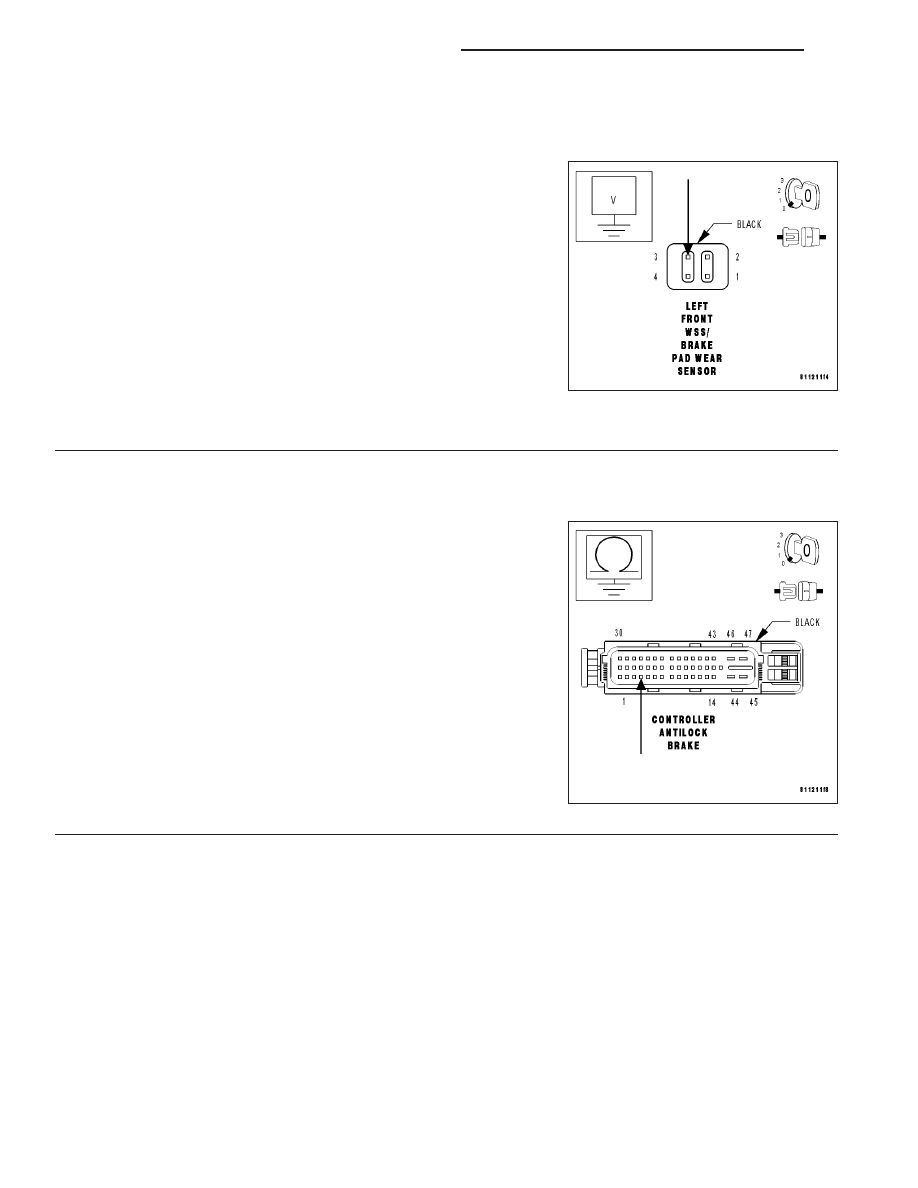

CHECK THE LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY CIRCUIT FOR A SHORT TO
VOLTAGE

With the ignition off.

Disconnect the CAB harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the voltage of the Left Front Wheel Speed Sensor 12 Volt
Supply circuit.

Is the voltage below 1.0 volt?

Yes

>> Replace the Controller Antilock Brake. (Refer to 8 - ELEC-

TRICAL/ELECTRONIC CONTROL MODULES/CONTROL-
LER ANTILOCK BRAKE - REMOVAL).

Perform ABS VERIFICATION TEST.

No

>> Repair the Left Front Wheel Speed Sensor 12 Volt Supply

circuit for a short to voltage.

Perform ABS VERIFICATION TEST.

6.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE LEFT FRONT WHEEL SPEED SENSOR 12
VOLT SUPPLY CIRCUIT

With the ignition off.

Disconnect the CAB harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between ground and the Left Front Wheel
Speed Sensor 12 Volt Supply circuit at the CAB harness connector.

Is the resistance below 100 kohms?

Yes

>> Repair the Left Front Wheel Speed Sensor 12 Volt Supply

circuit for a short to ground.

Perform ABS VERIFICATION TEST.

No

>> Go to 7

5 - 110

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH

LEFT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

7.

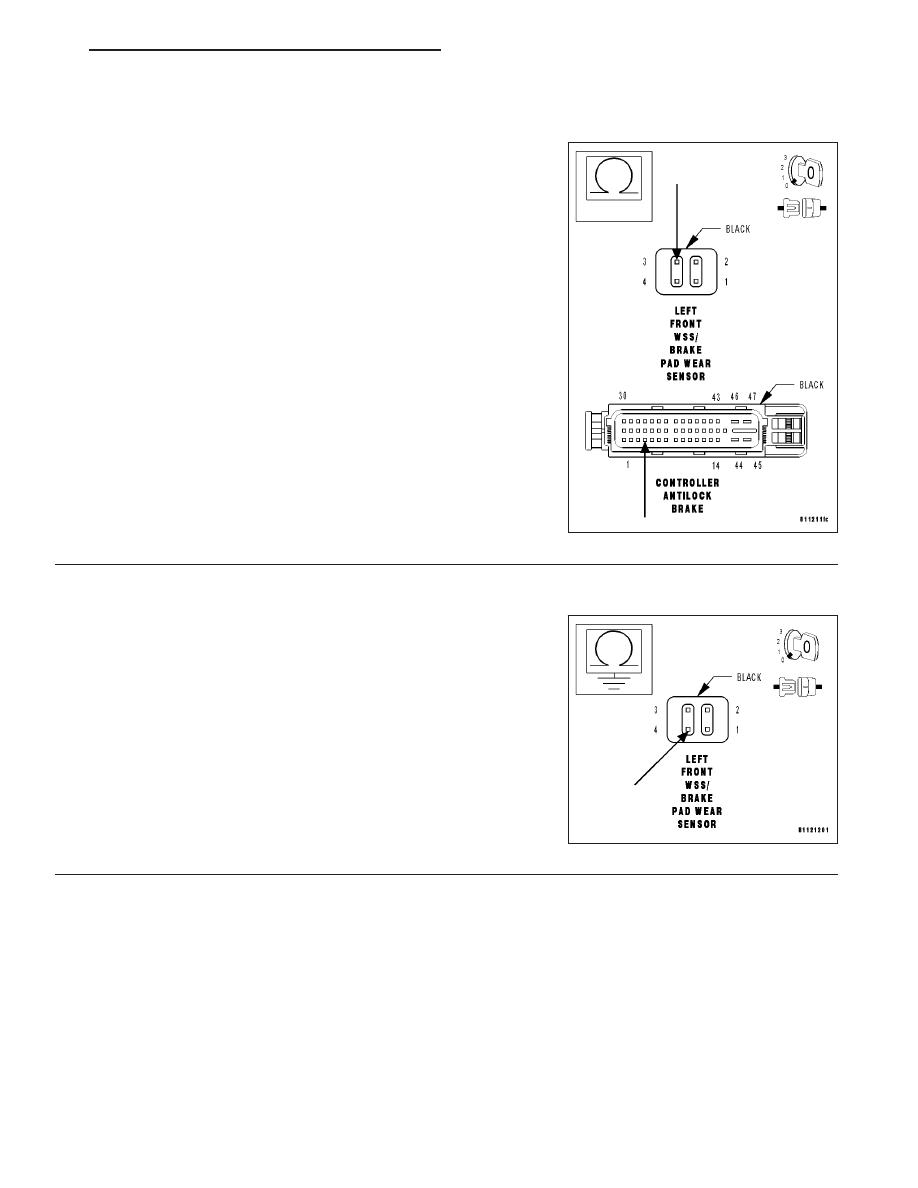

MEASURE THE RESISTANCE OF THE LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY CIRCUIT

With the ignition off.

Measure the resistance of the Left Front Wheel Speed Sensor 12 Volt
Supply circuit from the CAB harness connector to the Left Front Wheel
Speed Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 8

No

>> Repair the Left Front Wheel Speed Sensor 12 Volt Supply

circuit for an open.

Perform ABS VERIFICATION TEST.

8.

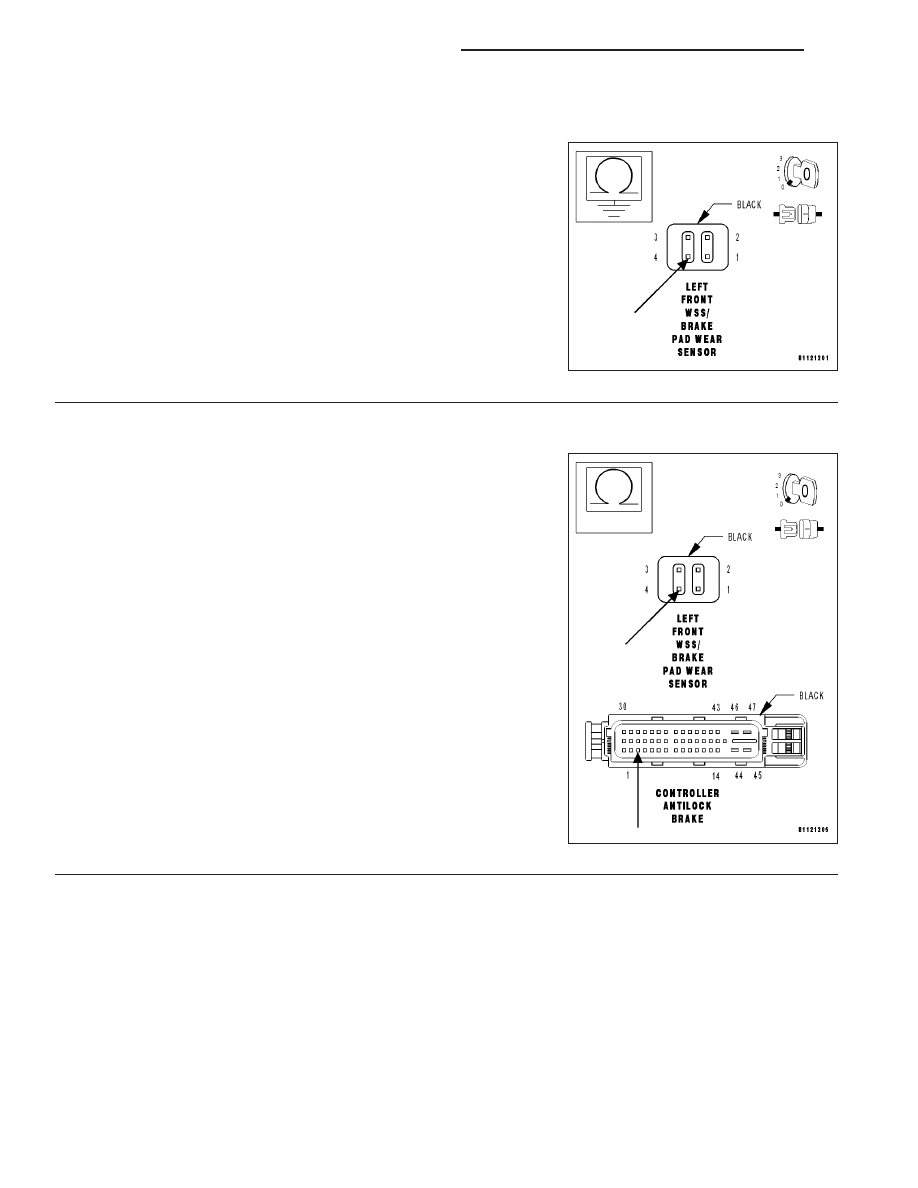

MEASURE THE RESISTANCE OF THE LEFT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT

With the ignition off.

Reconnect the CAB harness connector.

Measure the resistance between ground and the Left Front Wheel
Speed Sensor Signal circuit.

Is the resistance less than 100 ohms?

Yes

>> Go to 11

No

>> Go to 9

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 111

LEFT FRONT WHEEL SPEED SENSOR CIRCUIT (CONTINUED)

9.

MEASURE THE RESISTANCE OF THE LEFT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT

With the ignition off.

Measure the resistance between ground and the Left Front Wheel
Speed Sensor Signal circuit.

Is the resistance greater than 300 ohms?

Yes

>> Go to 10

No

>> Replace the Left Front Wheel Speed Sensor. (Refer to 5 -

BRAKES/ELECTRICAL/FRONT WHEEL SPEED SENSOR
- REMOVAL).

Perform ABS VERIFICATION TEST.

10.

MEASURE THE RESISTANCE OF THE LEFT FRONT WHEEL SPEED SENSOR SIGNAL CIRCUIT

With the ignition off.

Disconnect the CAB harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Left Front Wheel Speed Sensor Signal
circuit from the CAB harness connector to the Left Front Wheel Speed
Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 12

No

>> Repair the Left Front Wheel Speed Sensor Signal circuit

for an open.

Perform ABS VERIFICATION TEST.

5 - 112

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH
