Chrysler Crossfire. Manual - part 63

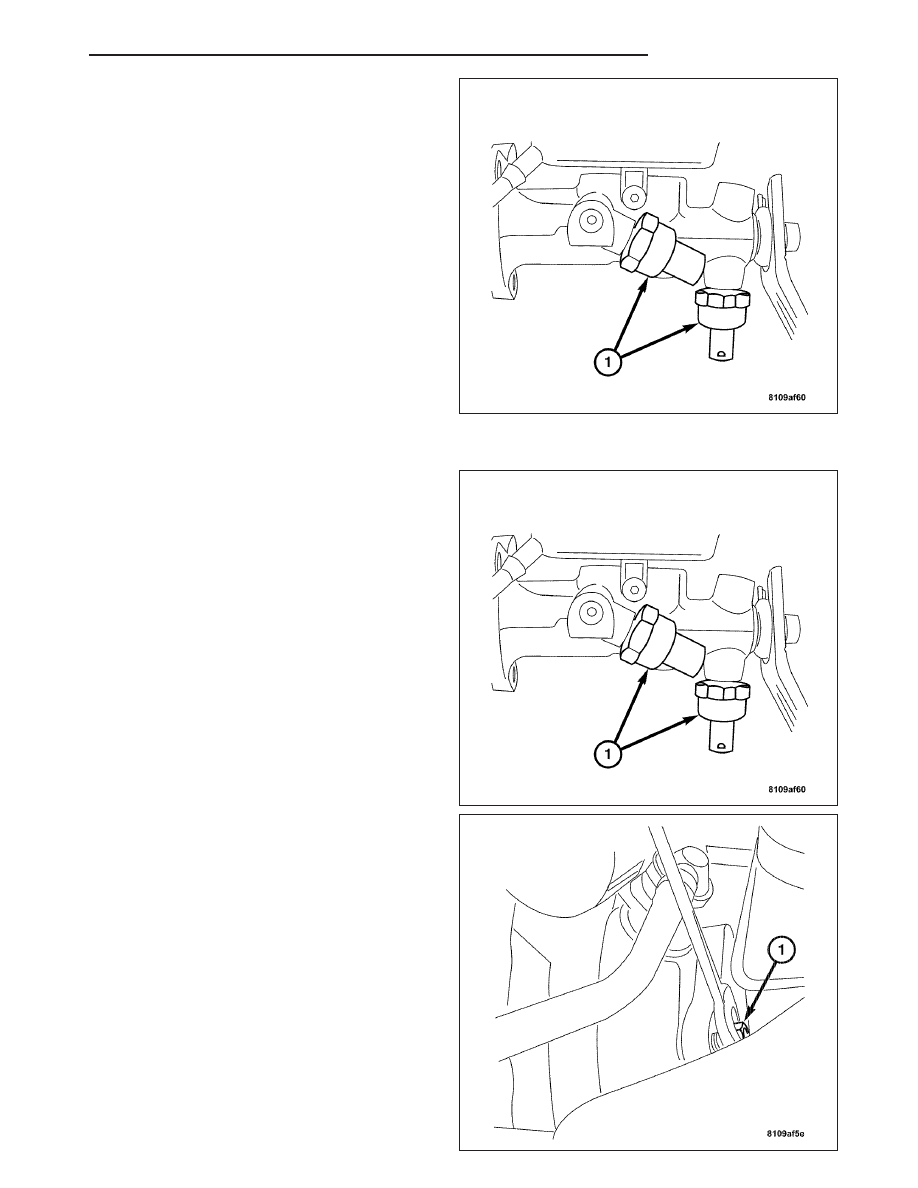

2. Remove the brake pressure sensors (1) from the

master cylinder.

INSTALLATION

1. Install the brake pressure sensors (1).

2. Install

the

master

cylinder

(1).(Refer

to

5

-

BRAKES/HYDRAULIC/MECHANICAL/MASTER
CYLINDER - INSTALLATION).

3. Bleed the braking system. (Refer to 5 - BRAKES -

STANDARD PROCEDURE).

ZH

BRAKES - BASE

5 - 85

TRAVEL SENSOR

REMOVAL

WARNING: THE DIAPHRAGM TRAVEL SENSOR
SEALING

RING

MAY BE

SUCKED

INTO

THE

BRAKE BOOSTER IF VACUUM IS PRESENT. IF
THIS HAPPENS, THE BRAKE BOOSTER MUST BE
REPLACED.

1. Operate the brake pedal several times until the

vacuum in the brake booster is reduced.

2. Unplug the BAS diaphragm travel sensor harness

connector.

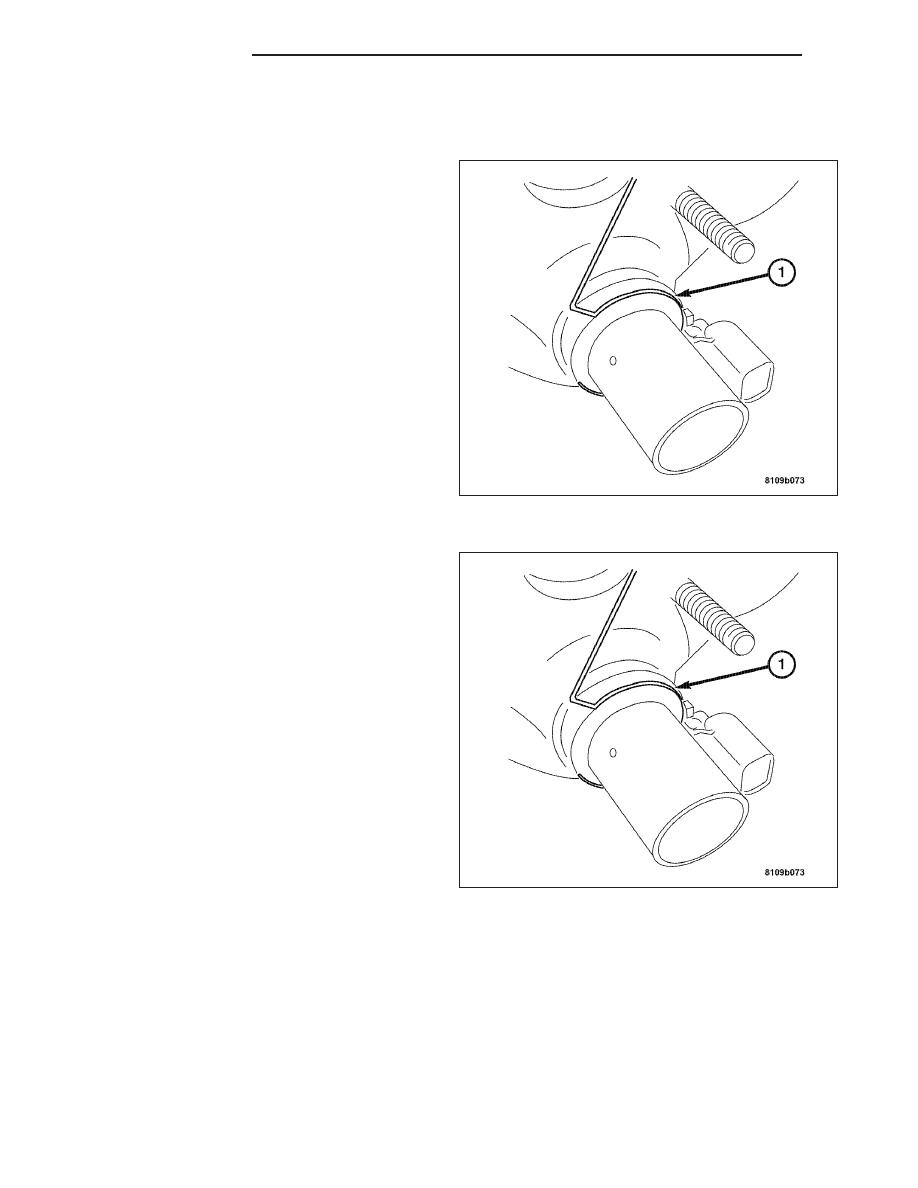

3. Remove the locking ring (1) by using a suitable

pick tool to lift the locking ring up and off the BAS
diaphragm travel sensor.

4. Pull the BAS diaphragm travel sensor out of the

brake booster.

5. Remove the O-ring from the BAS diaphragm travel

sensor.

INSTALLATION

1. Insert a new O-ring into the groove in the brake

booster and ensure that it is correctly seated.

2. Rub some soapy water onto the front of the dia-

phragm travel sensor so that the O-ring does not
bind when inserted.

3. Replace locking ring (1) and ensure that it is cor-

rectly seated.

4. Connect the electrical harness connector to the

travel sensor.

5 - 86

BRAKES - BASE

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

ELECTRICAL - ESP ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

CAB INTERNAL FAILURE

. . . . . . . . . . . . . . . 88

CAB SYSTEM UNDERVOLTAGE

. . . . . . . . . . 90

CAB SYSTEM OVERVOLTAGE

. . . . . . . . . . . 93

CAN BUS COMMUNICATION GENERAL

MALFUNCTION . . . . . . . . . . . . . . . . . . . . . . . 96

NO CAN COMMUNICATIONS WITH PCM

. . . 99

NO CAN COMMUNICATIONS WITH TCM

. . . 102

PCM NOT IDENTIFIED OR INCORRECT

. . . 105

LEFT FRONT WHEEL SPEED SENSOR

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

RIGHT FRONT WHEEL SPEED SENSOR

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

LEFT REAR WHEEL SPEED SENSOR

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

RIGHT REAR WHEEL SPEED SENSOR

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

ESP YAW RATE SENSOR CIRCUIT

. . . . . . . 139

STEERING ANGLE SENSOR CIRCUIT

. . . . . 146

ESP BRAKE PRESSURE SENSOR 1

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . 151

ESP BRAKE PRESSURE SENSOR 2

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . 158

ESP LATERAL ACCELERATION SENSOR

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . 165

BRAKE LAMP SWITCH CIRCUIT

. . . . . . . . . 172

ABS VERIFICATION TEST

. . . . . . . . . . . . . . 186

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . 187

ELECTRICAL - BAS ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

CAB INTERNAL FAILURE

. . . . . . . . . . . . . . 191

CAB SYSTEM UNDERVOLTAGE

. . . . . . . . . 193

CAB SYSTEM OVERVOLTAGE

. . . . . . . . . . 196

PCM NOT IDENTIFIED OR INCORRECT

. . . 199

CAN BUS COMMUNICATION GENERAL

MALFUNCTION . . . . . . . . . . . . . . . . . . . . . . 201

NO CAN COMMUNICATIONS WITH PCM

. . 204

BAS RELEASE SWITCH CIRCUIT

. . . . . . . . 207

BAS TRAVEL SENSOR CIRCUIT

. . . . . . . . . 215

BRAKE LAMP SWITCH CIRCUIT

. . . . . . . . . 222

BAS SOLENOID VALVE CIRCUIT

. . . . . . . . . 236

ABS VERIFICATION TEST

. . . . . . . . . . . . . . 242

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . 243

ELECTRICAL - ESP ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 87

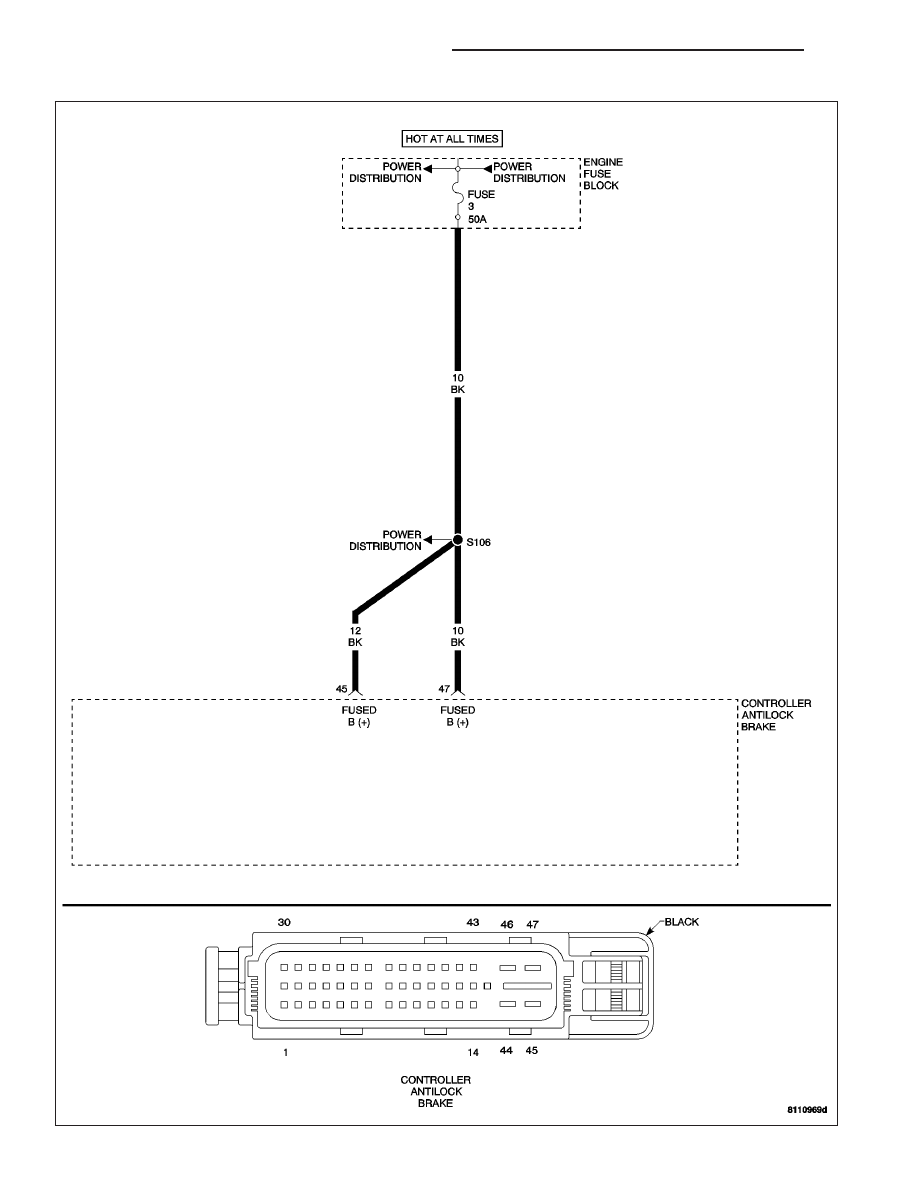

CAB INTERNAL FAILURE

5 - 88

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH
