INSTALLATION

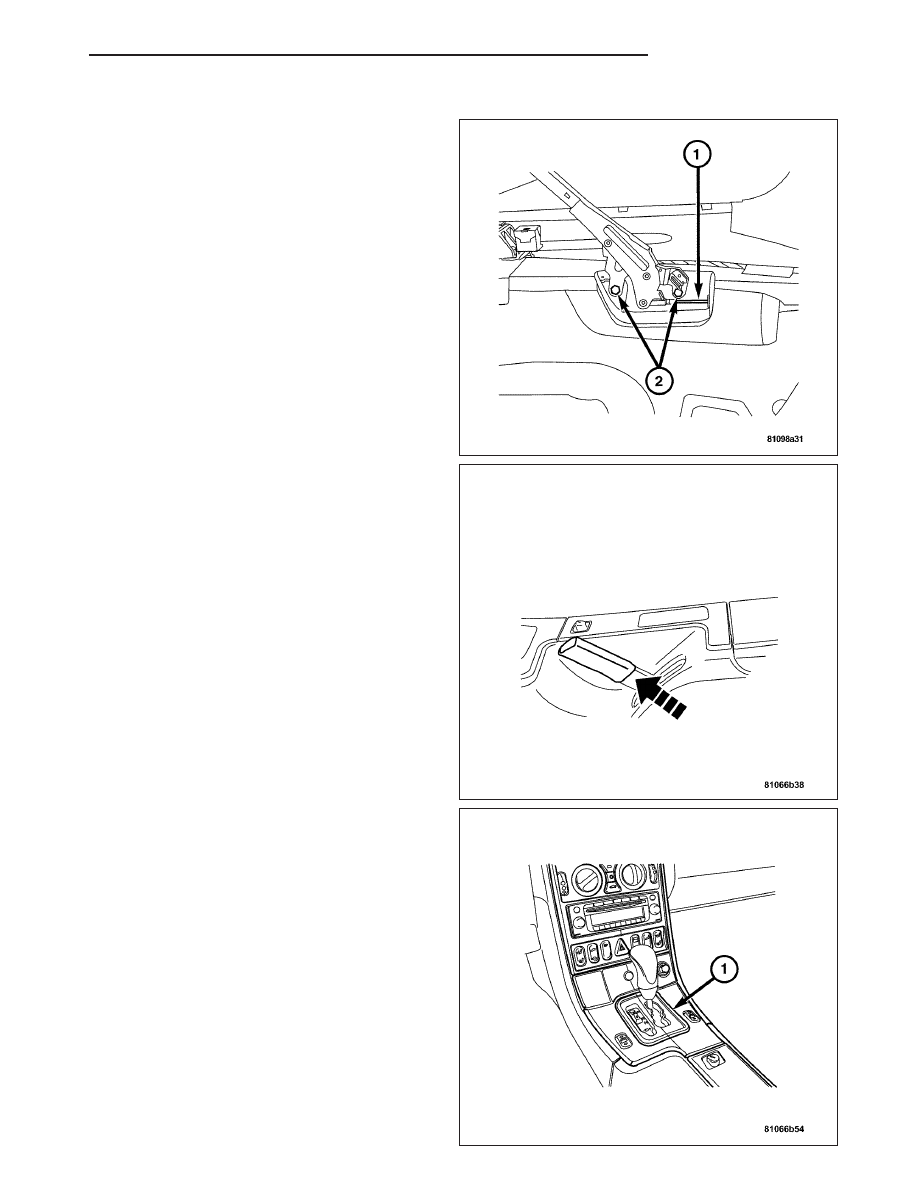

1. Install the front parking brake cable (1) through the

hole in the floor. Then install the parking brake
lever and bolts (2). Tighten to 20 N·m (15 ft. lbs.).

2. Connect

the

parking

brake

switch

harness

connector.

3. Install the center console (2). (Refer to 23 - BODY/

INTERIOR/CENTER CONSOLE - INSTALLATION).

4. Install the rubber handle (1) onto the parking brake

lever.

5. Install the shifter bezel (1). (Refer to 23 - BODY/

INTERIOR/CENTER CONSOLE - INSTALLATION).

ZH

BRAKES - BASE

5 - 77

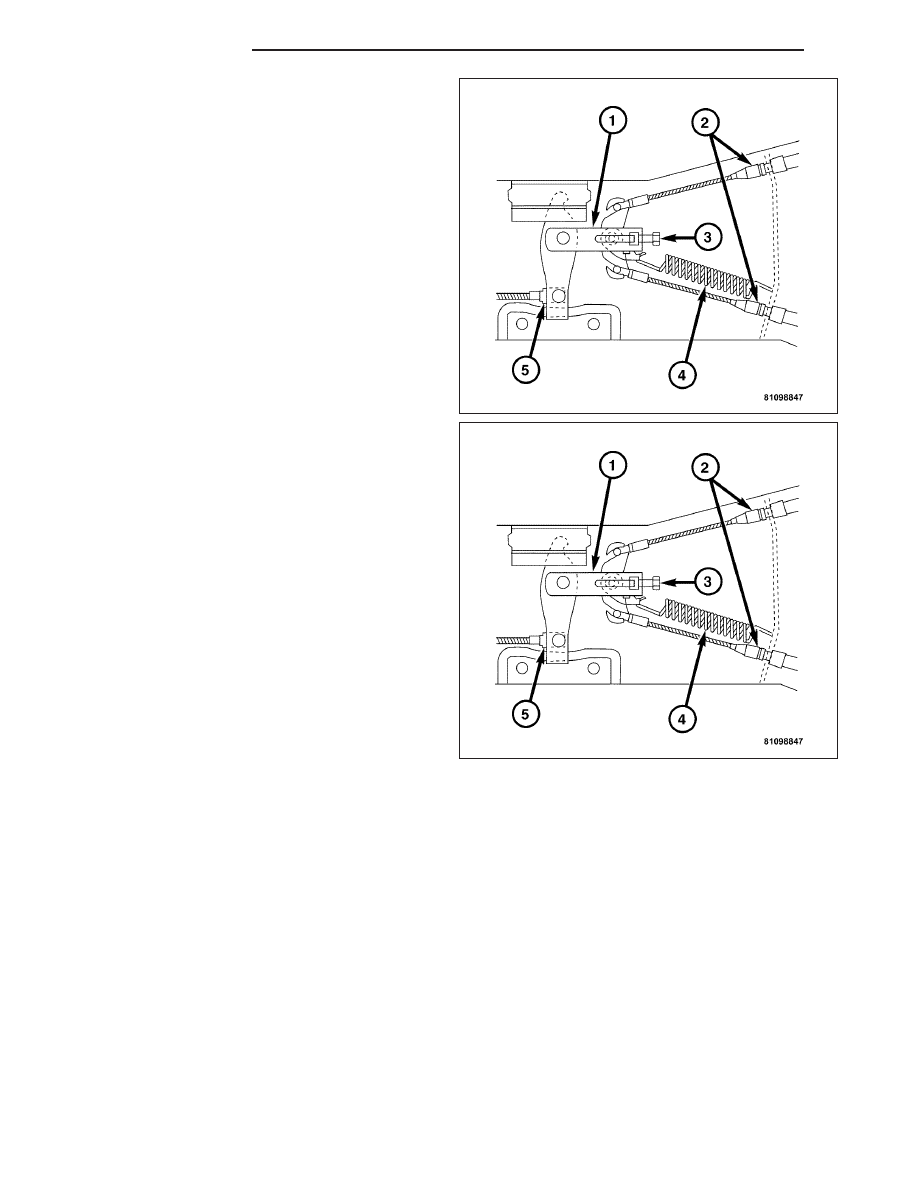

6. Install the parking brake cable equalizer (1) to the

front parking brake cable mounting bolts (5).

7. Tighten the parking brake equalizer tensioning bolt

(3).

8. Attach the return spring (4) from the equalizer (1)

to the body frame.

9. Adjust the parking brake. (Refer to 5 - BRAKES/

PARKING BRAKE - ADJUSTMENTS).

5 - 78

BRAKES - BASE

ZH

SHOES

REMOVAL

1. Raise and support the vehicle.

2. Remove wheel and tire assembly.

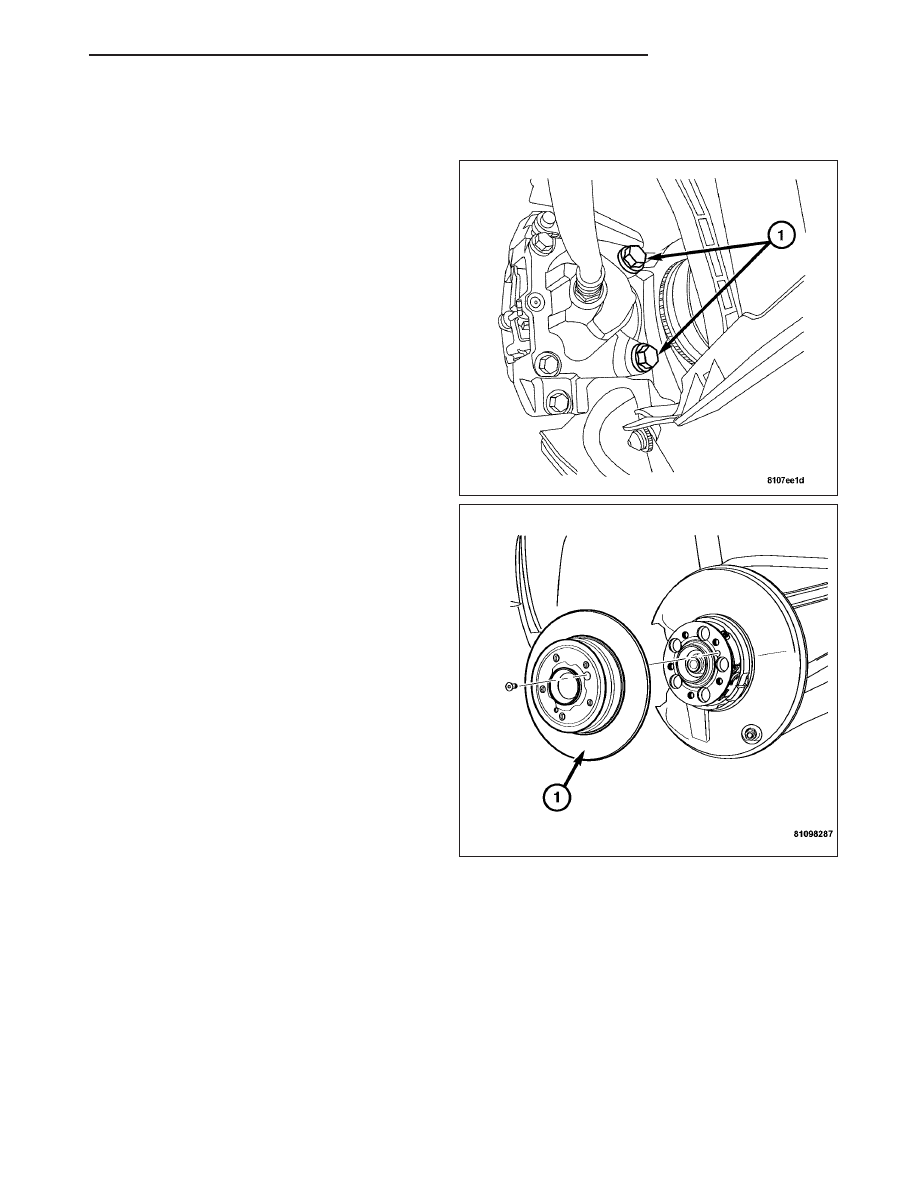

3. Remove the caliper assembly bolts (1). (Refer to 5

-

BRAKES/HYDRAULIC/MECHANICAL/DISC

BRAKE CALIPERS - REMOVAL).

4. Remove the disc brake rotor (1). (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/ROTORS

-

REMOVAL).

ZH

BRAKES - BASE

5 - 79

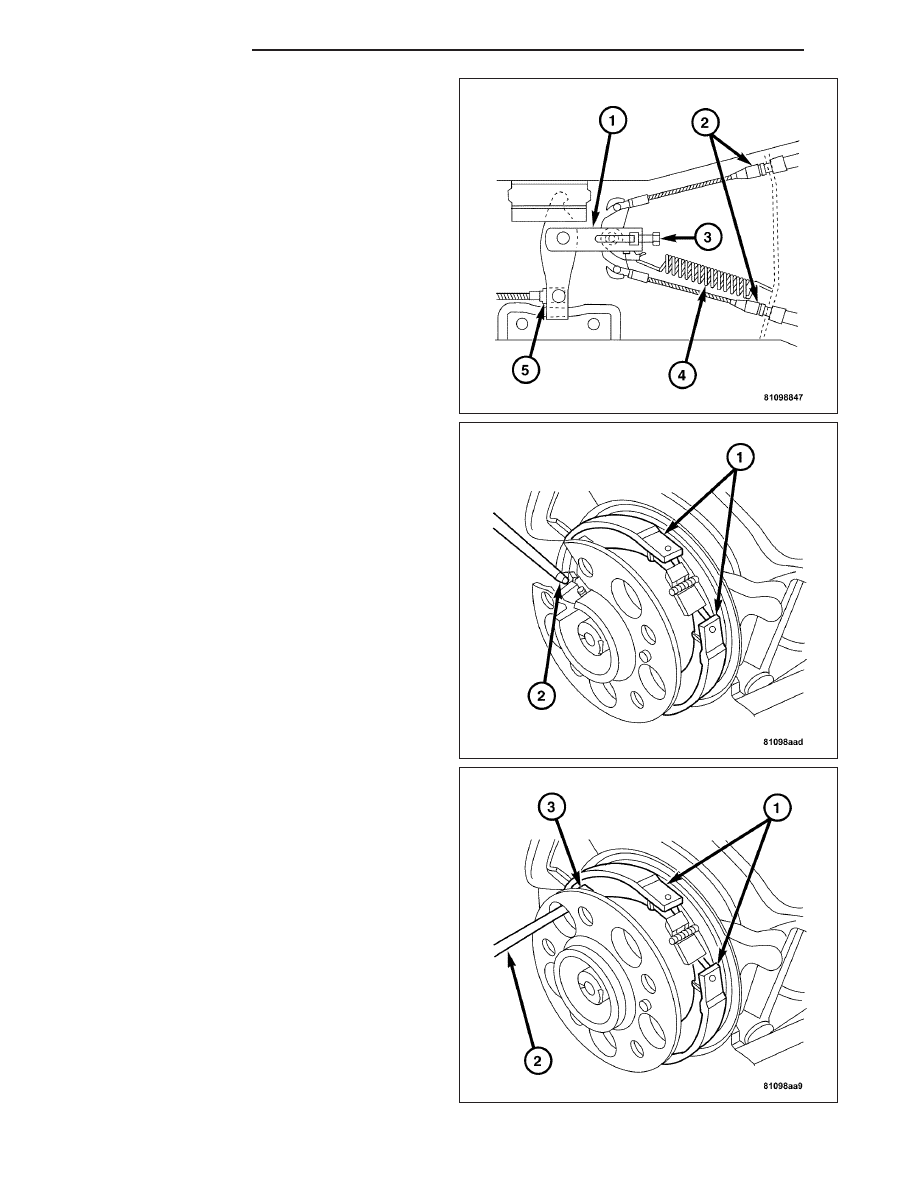

5. Release the parking brake equalizer tensioning bolt

(3).

6. Remove the parking brake shoe (1) return spring

using a hooked pick (2).

7. Remove the parking brake shoe (1) hold down

spring (3) using a pair of needle-nose pliers (2).

8. Remove the parking brake shoes (1) by lifting them

over rear axle shaft flange.

5 - 80

BRAKES - BASE

ZH
