INSTALLATION

INSTALLATION

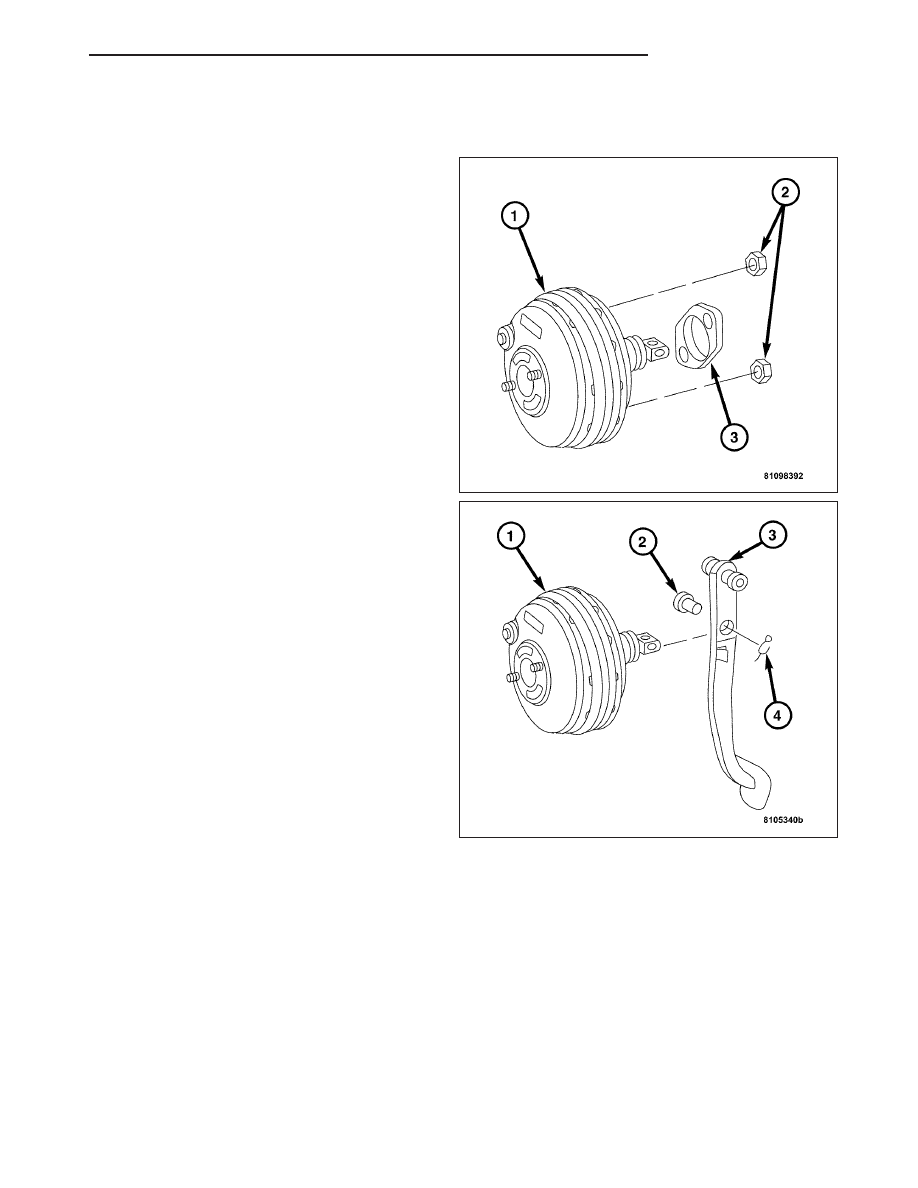

1. Install a new booster gasket (3).

2. Align and position the booster (1) on the dash

panel.

3. Lubricate the pedal pin with Mopar multi-mileage

grease.

4. Install the booster retaining nuts (2). Tighten to 39

N·m (29 ft. lbs.).

5. Install the brake rod pin (2) and retaining clip (4).

ZH

BRAKES - BASE

5 - 57

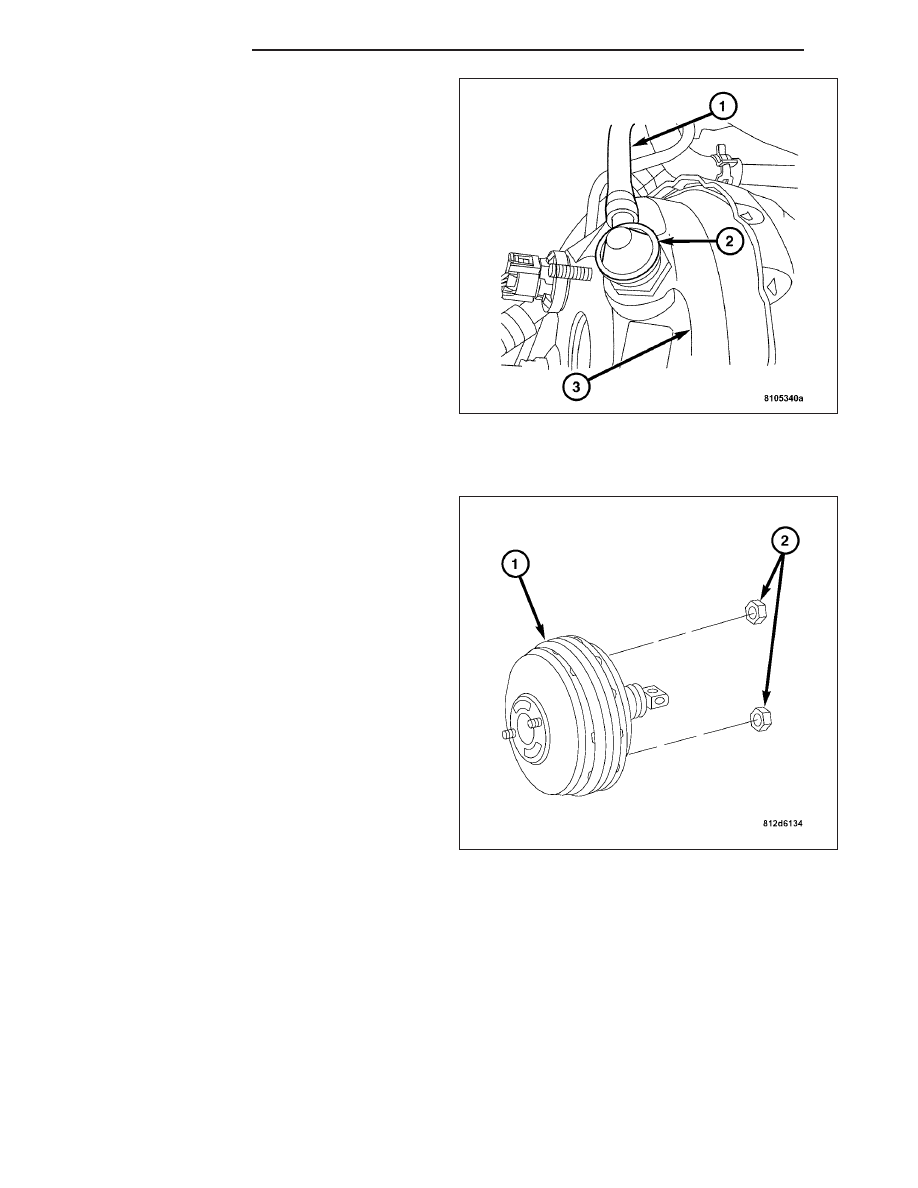

6. Check the condition of the grommet (2) that

secures the check valve in the booster (3). Replace
the grommet if it is worn or damaged. Install the
vacuum hose (1) to booster check valve.

7. Install the master cylinder with a new gasket and

retaining nuts. (Refer to 5 - BRAKES/HYDRAULIC/
MECHANICAL/MASTER CYLINDER - INSTALLA-
TION).

WARNING: THE MASTER CYLINDER INSTALLA-
TION PROCEDURE MUST BE PERFORMED AS
WRITTEN OR DAMAGE TO THE BOOSTER/MAS-
TER CYLINDER MAY OCCUR.

8. Fill and bleed the brake system.

•

Manual bleeding: (Refer to 5 - BRAKES - STAN-
DARD PROCEDURE).

•

Pressure bleeding: (Refer to 5 - BRAKES -
STANDARD PROCEDURE).

INSTALLATION - RHD

1. Align and position the booster (1) on the dash

panel.

2. Lubricate the pedal pin with Mopar multi-mileage

grease.

3. Install the booster retaining nuts (2). Tighten to 39

N·m (29 ft. lbs.).

5 - 58

BRAKES - BASE

ZH

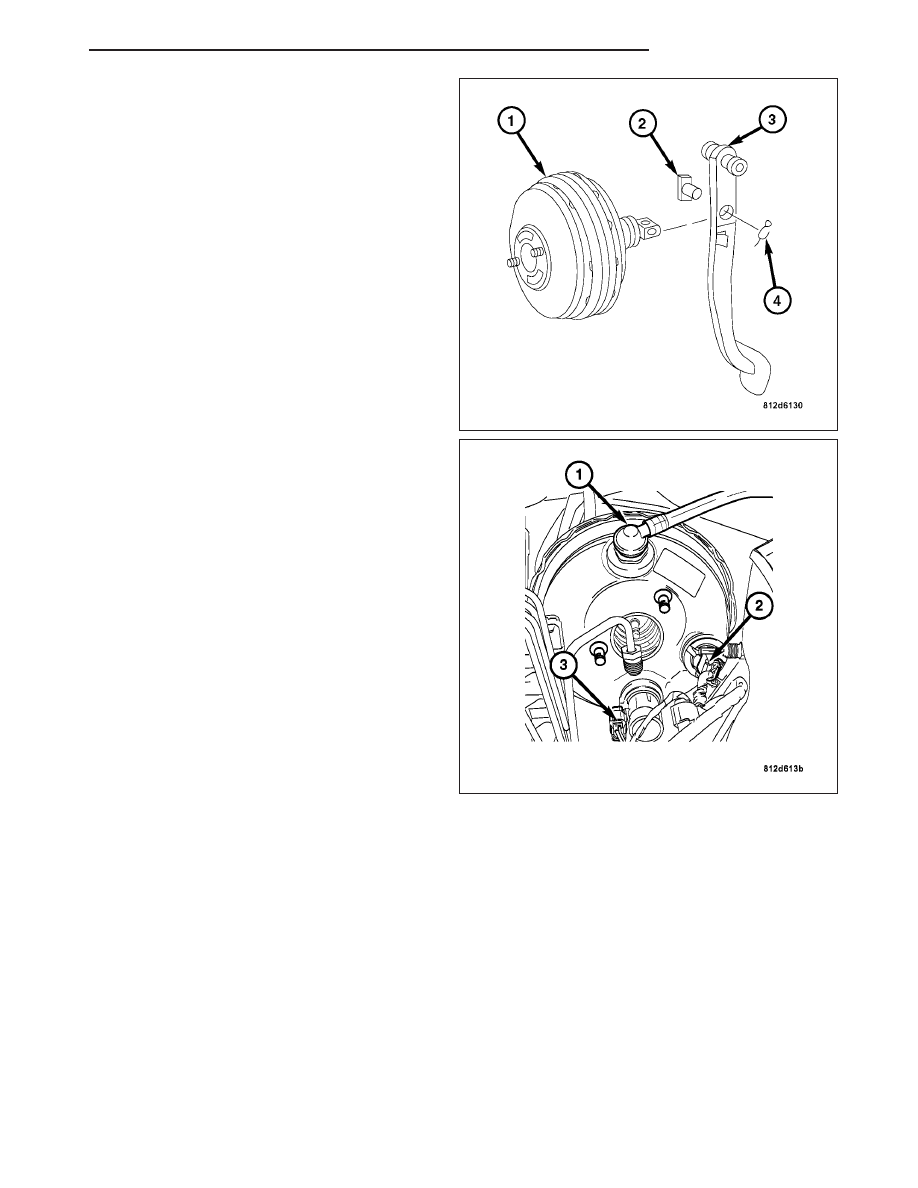

4. Align the brake booster (1) push rod to the holes

on the brake pedal (3) then install the brake rod pin
(2) and retaining clip (4) to the brake pedal (3).

5. Check the condition of the grommet that secures

the check valve (1) in the booster. Replace the
grommet if it is worn or damaged. Install the
booster check valve (1).

6. Connect the travel sensor harness connector (3)

and the solenoid valve harness connector (2).

WARNING: THE MASTER CYLINDER INSTALLA-
TION PROCEDURE MUST BE PERFORMED AS
WRITTEN OR DAMAGE TO THE BOOSTER/MAS-
TER CYLINDER MAY OCCUR.

7. Install the master cylinder with a new gasket and

retaining nuts. (Refer to 5 - BRAKES/HYDRAULIC/
MECHANICAL/MASTER CYLINDER - INSTALLA-
TION).

8. Connect the negative battery cable.

9. Fill and bleed the brake system.

•

Manual bleeding: (Refer to 5 - BRAKES - STAN-
DARD PROCEDURE).

•

Pressure bleeding: (Refer to 5 - BRAKES - STANDARD PROCEDURE).

ZH

BRAKES - BASE

5 - 59

PEDAL

DESCRIPTION

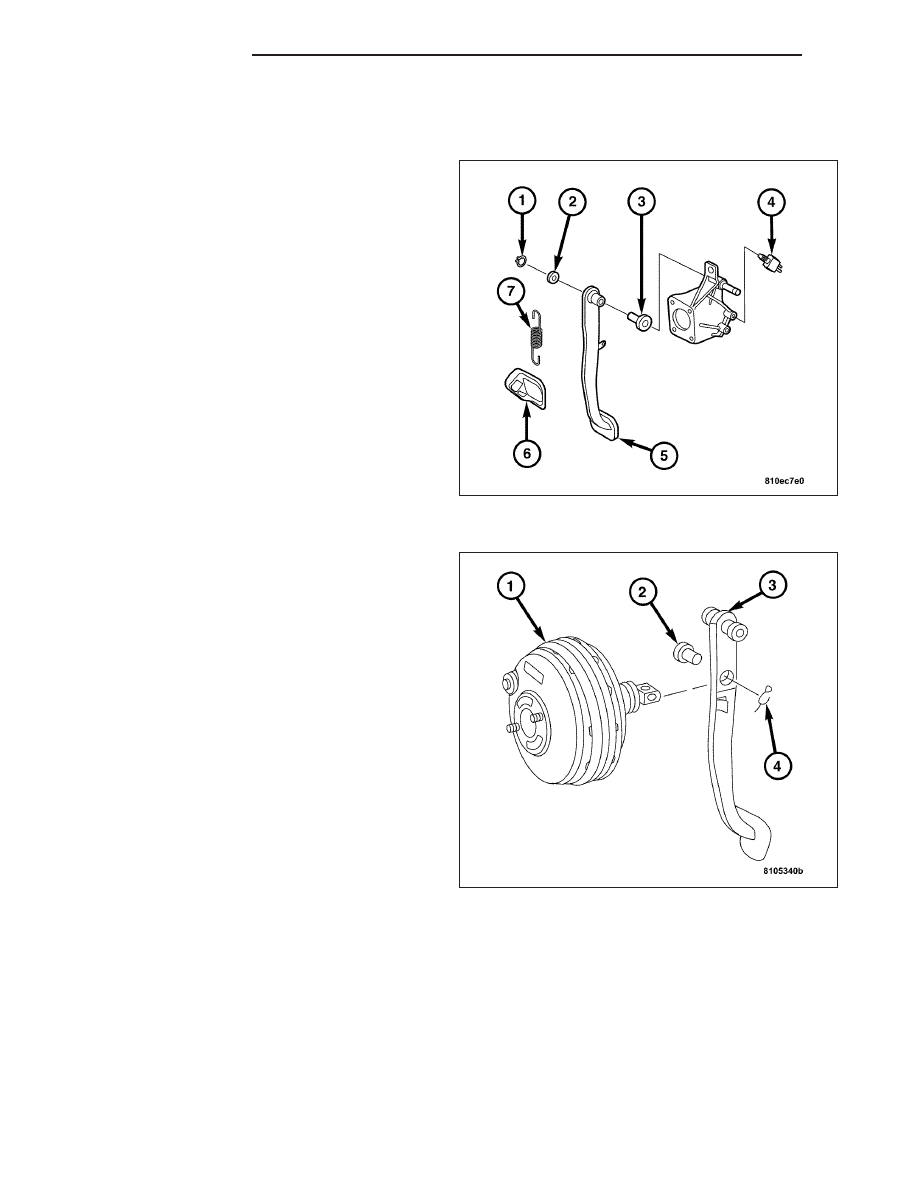

A suspended type brake pedal (5) is used, the pedal
pivots on a shaft (3) mounted in the pedal support
bracket. The bracket is attached to the bulkhead.

OPERATION

The brake pedal (3) is attached to the booster push
rod (1). When the pedal is depressed, the primary
booster push rod is depressed which moves the
booster secondary rod. The booster secondary rod
depresses the master cylinder piston.
