REMOVAL

REMOVAL

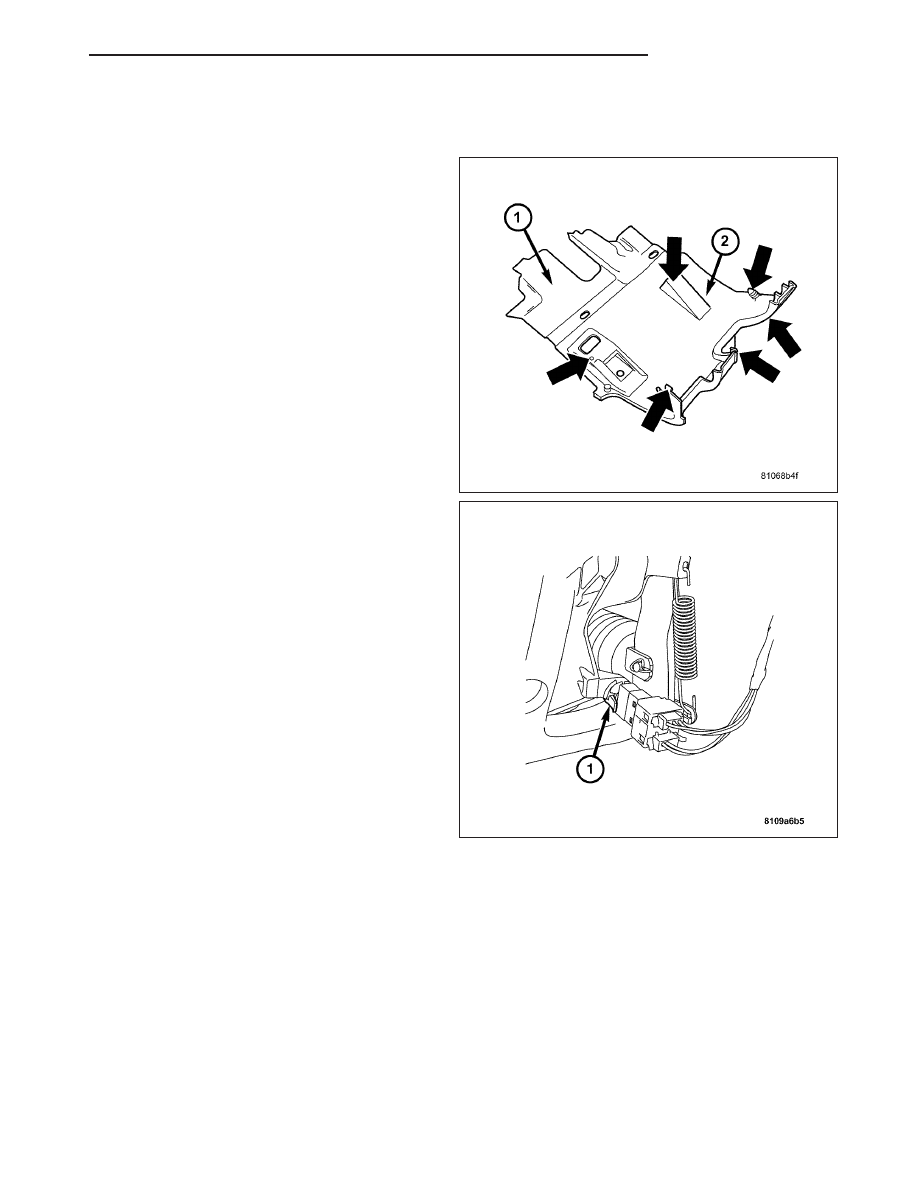

1. Remove the instrument panel lower cover (2) from

the instrument panel.

2. Disconnect the stop lamp switch harness connector

from the stop lamp switch (1).

ZH

BRAKES - BASE

5 - 61

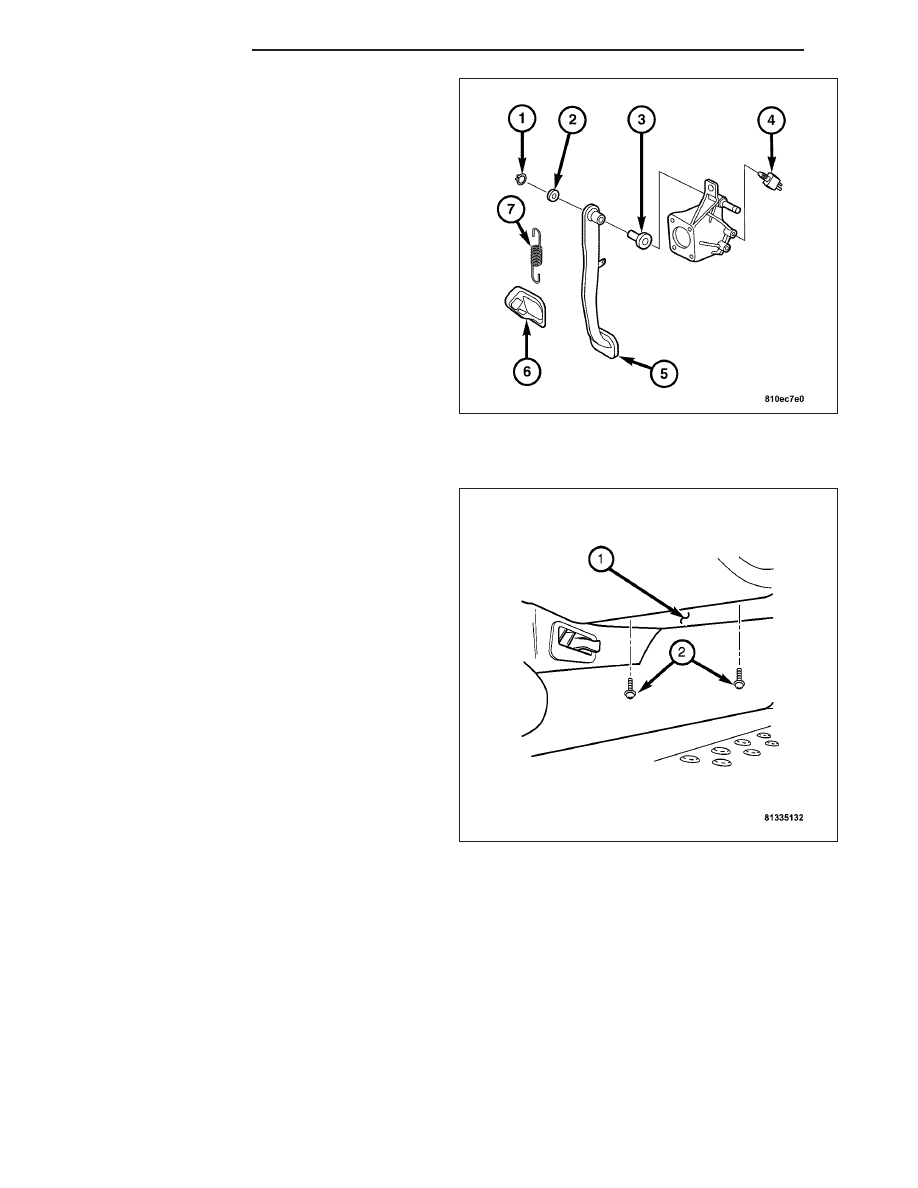

3. Remove the return spring (7).

4. Remove the C-clip (1).

5. Remove the washer (2).

6. Remove the bushing (3).

7. Remove the brake pedal from the bracket (5).

REMOVAL - RHD

1. Remove the two screws (2) from the lower I/P

panel (1) then remove the lower panel from the I/P.

5 - 62

BRAKES - BASE

ZH

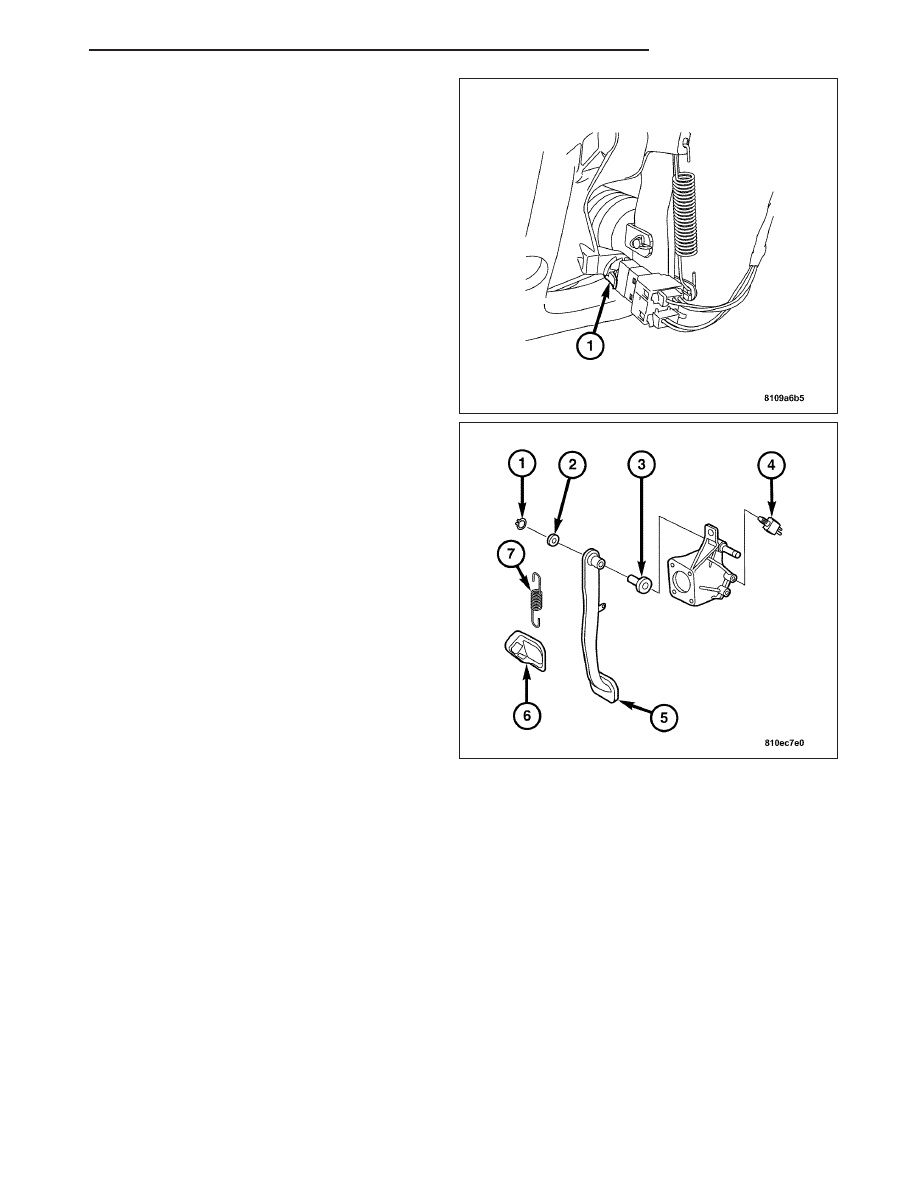

2. Disconnect the stop lamp harness connector from

the stop lamp switch (1).

3. Remove the return spring (7).

4. Remove the C-clip (1).

5. Remove the washer (2).

6. Remove the bushing (3).

7. Remove the brake pedal from the bracket (5).

ZH

BRAKES - BASE

5 - 63

INSTALLATION

INSTALLATION

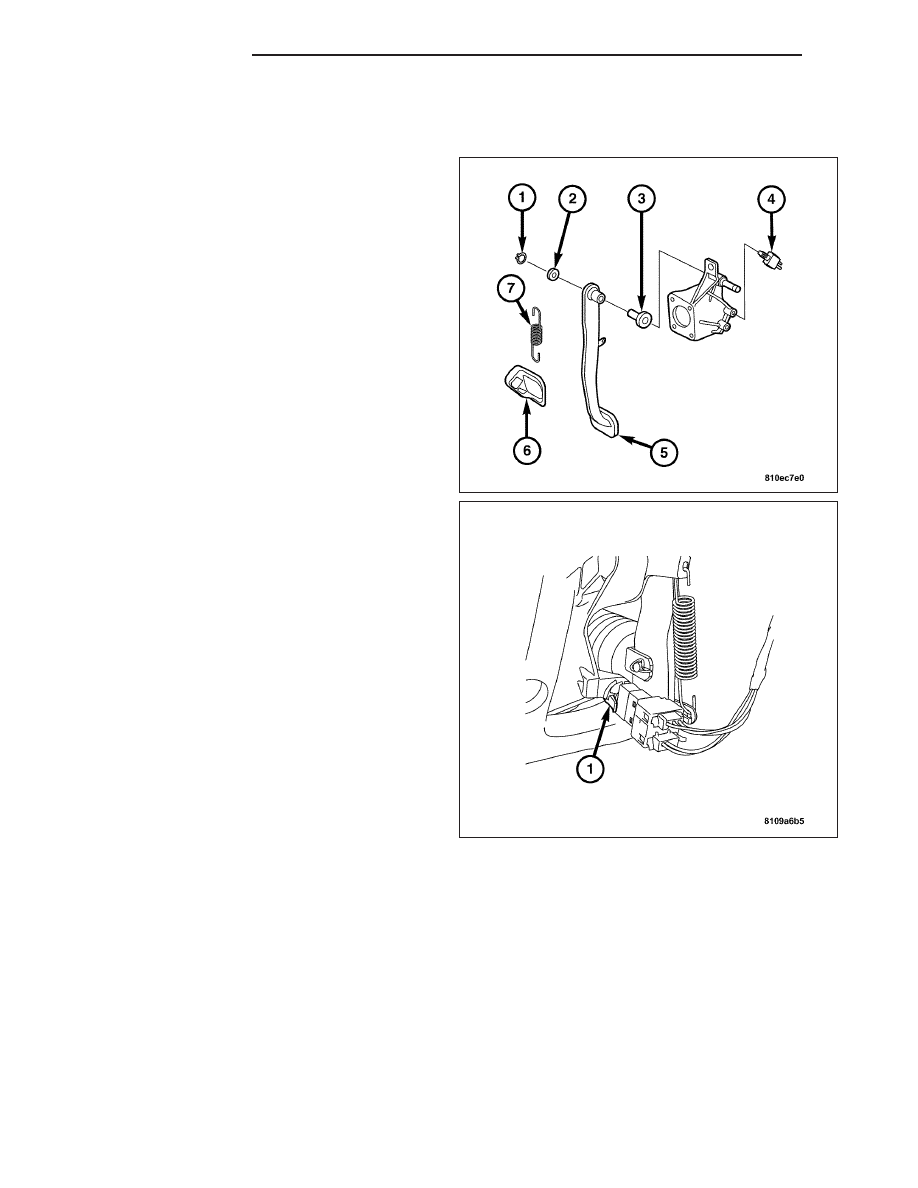

1. Install the brake pedal (5) to the bracket.

2. Install the bushing (3).

3. Install the washer (2).

4. Install the C-clip (1).

5. Install the return spring (7).

6. Install the stop lamp switch harness connector (1)

to the stop lamp switch.

5 - 64

BRAKES - BASE

ZH
