STANDARD PROCEDURE - DRAIN AND REFILL

1. Drive the vehicle until the differential lubricant is at

the normal operating temperature.

2. Raise and support the vehicle.

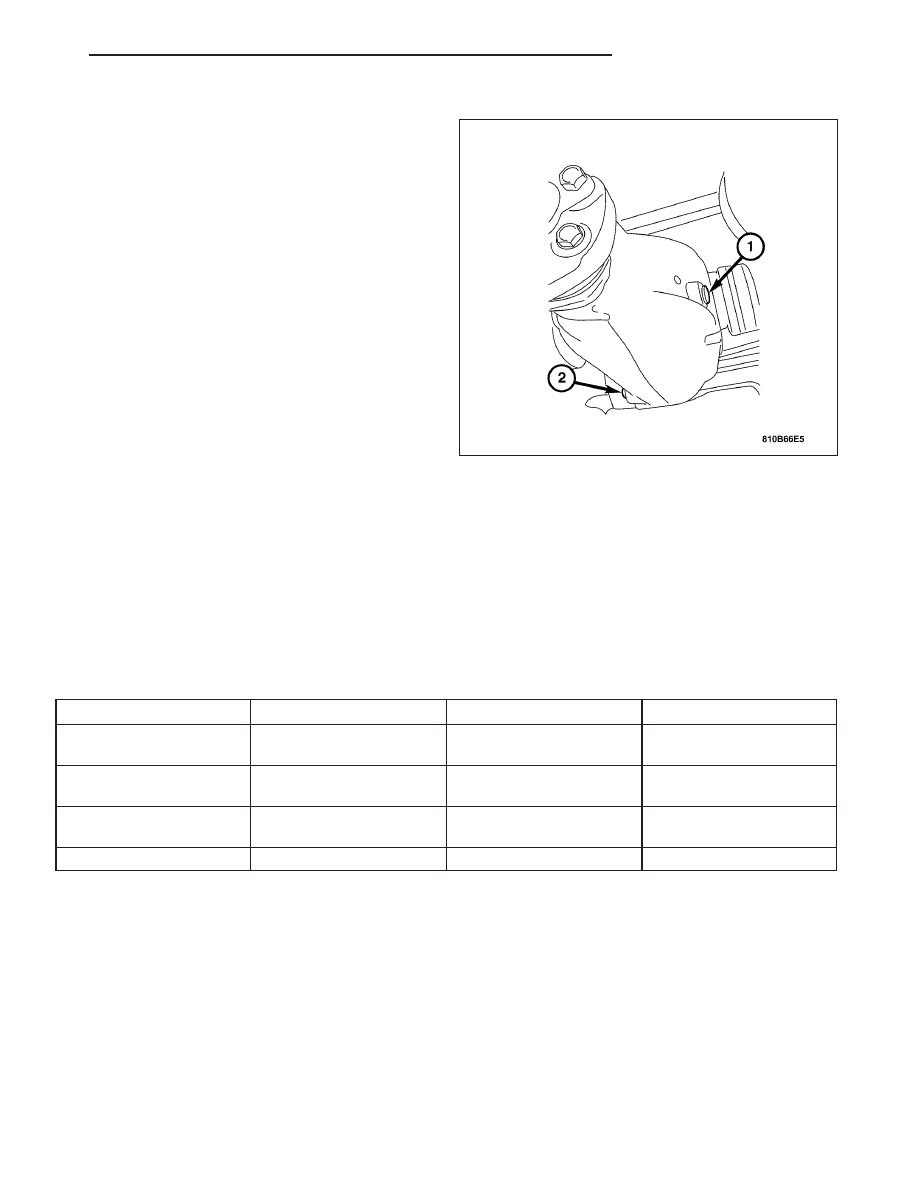

3. Remove the differential housing fill plug (1).

4. Position a drain pan under the differential housing

drain.

5. Remove the differential housing drain plug (2).

6. Drain the differential housing completely.

7. Install the differential housing drain plug (2).

Tighten the drain plug to 50 N·m (37 ft. lbs.).

8. Fill the rear axle to proper specifications.

9. Install the differential housing fill plug (1). Tighten

the fill plug to 50 N·m (37 ft. lbs.).

SPECIFICATIONS

SPECIFICATIONS - DIFFERENTIAL LUBRICANT

Use synthetic SAE 75W-85 axle lubricant that meets MB 231.1, such as Mopar 05136035AA. An SAE 80W-90
GL-5/MIL-2105-E Synthetic Axle Lubricant may be substituted. Reduced axle durability may result if an unapproved
product is used.

SPECIFICATIONS - TORQUE

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Differential Housing Cover

Bolts

30 + 45°

22 + 45°

—

Differential Housing Front

Mounting Bolts

110

82

—

Differential Housing Rear

Mounting Bolts

45

33

—

Pinion Shaft Nut

180

133

—

ZH

REAR DIFFERENTIAL

3 - 43

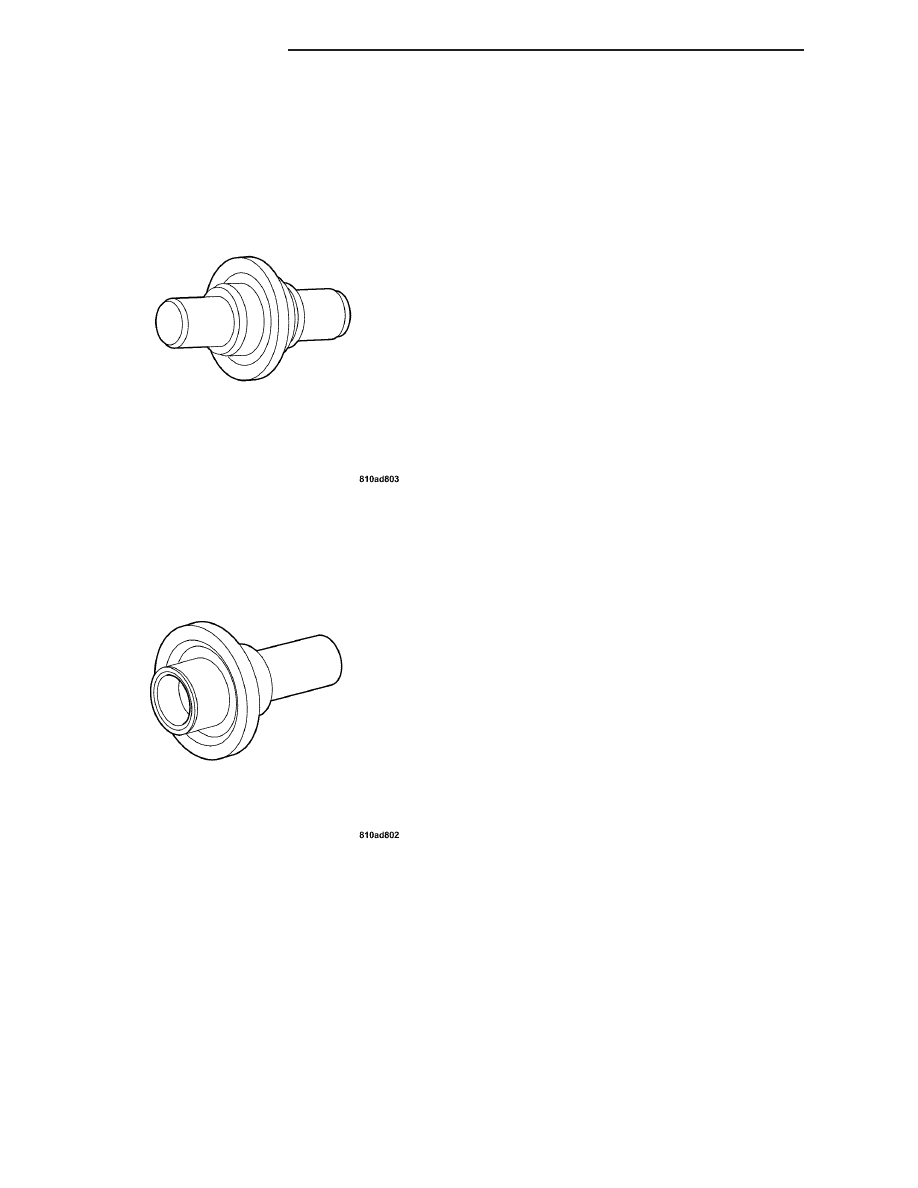

SPECIAL TOOLS

3 - 44

REAR DIFFERENTIAL

ZH

REAR DIFFERENTIAL HOUSING

REMOVAL

1. Raise and support the vehicle.

2. Remove the propeller shaft. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT - REMOVAL).

3. Drain the rear differential housing. (Refer to 3 - DIFFERENTIAL & DRIVELINE/REAR AXLE - STANDARD PRO-

CEDURE).

4. Support the differential housing with a jack.

5. Separate the halfshafts from the differential connecting flanges and tie them to the rear differential carrier. (Refer

to 3 - DIFFERENTIAL & DRIVELINE/HALF SHAFT - REMOVAL).

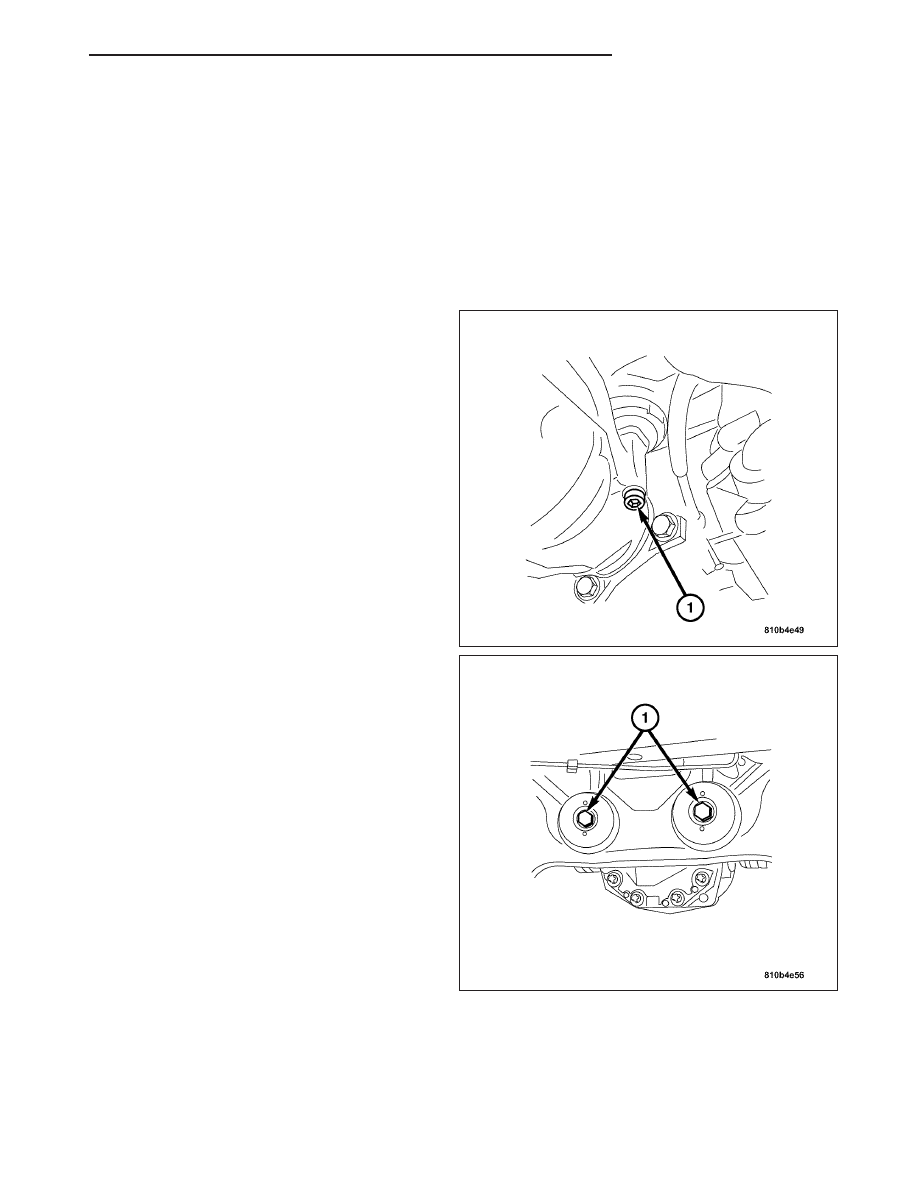

6. Remove the differential housing front mounting bolt

(1).

7. Remove the two differential housing rear mounting

bolts (1).

8. Carefully remove the differential housing from the

vehicle.

ZH

REAR DIFFERENTIAL

3 - 45

INSTALLATION

Note: Replace the self locking bolts and shims.
Lightly oil the bolt at the thread and bolt head
contact surfaces.

1. Position the differential housing in the vehicle and

support it with a jack.

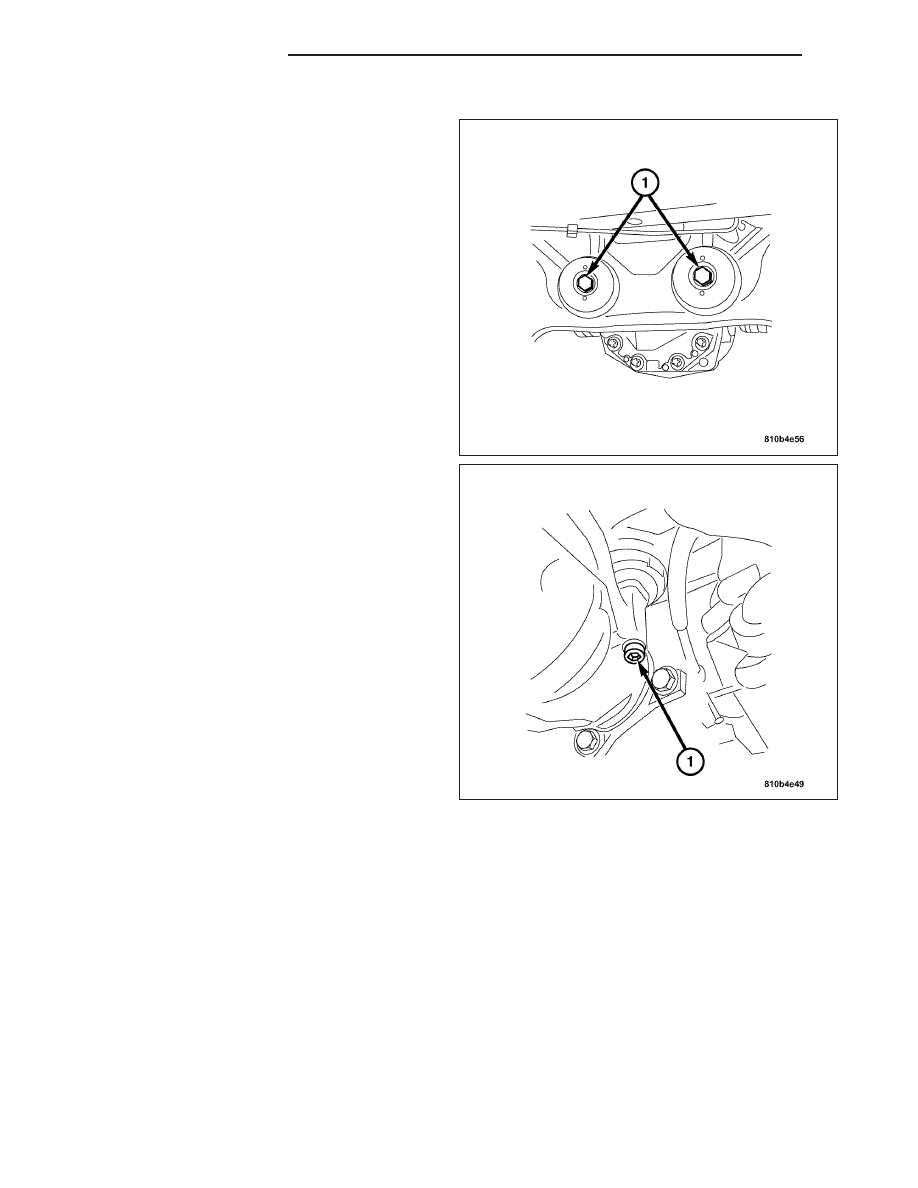

2. Install the two differential housing rear mounting

bolts (1) and washers.

3. Install the differential housing front mounting bolt

(1).

4. Tighten the differential housing rear mounting bolts

to 110 N·m (82 ft. lbs.).

5. Tighten the differential housing front mounting bolt

and nut to 45 N·m (33 ft. lbs.).

6. Connect the halfshafts to the rear differential connecting flanges. (Refer to 3 - DIFFERENTIAL & DRIVELINE/

HALF SHAFT - INSTALLATION).

7. Remove the differential housing support jack.

8. Install the propeller shaft. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT - INSTALLATION).

9. Fill the differential housing to proper specification. (Refer to 3 - DIFFERENTIAL & DRIVELINE/REAR AXLE -

STANDARD PROCEDURE).

10. Lower the vehicle.

3 - 46

REAR DIFFERENTIAL

ZH
