Chrysler Crossfire. Manual - part 41

PINION FLANGE SEAL

REMOVAL

1. Raise and support the vehicle.

2. Drain the differential housing. (Refer to 3 - DIF-

FERENTIAL & DRIVELINE/REAR AXLE - STAN-
DARD PROCEDURE).

3. Remove the muffler. (Refer to 11 - EXHAUST SYS-

TEM/MUFFLER - REMOVAL).

4. Disconnect the propeller shaft from the rear pinion

flange and position out of way. (Refer to 3 - DIF-
FERENTIAL & DRIVELINE/PROPELLER SHAFT -
REMOVAL).

5. Disconnect the halfshafts at the differential con-

necting flanges and position them aside. (Refer to
3 - DIFFERENTIAL & DRIVELINE/HALF SHAFT -
REMOVAL).

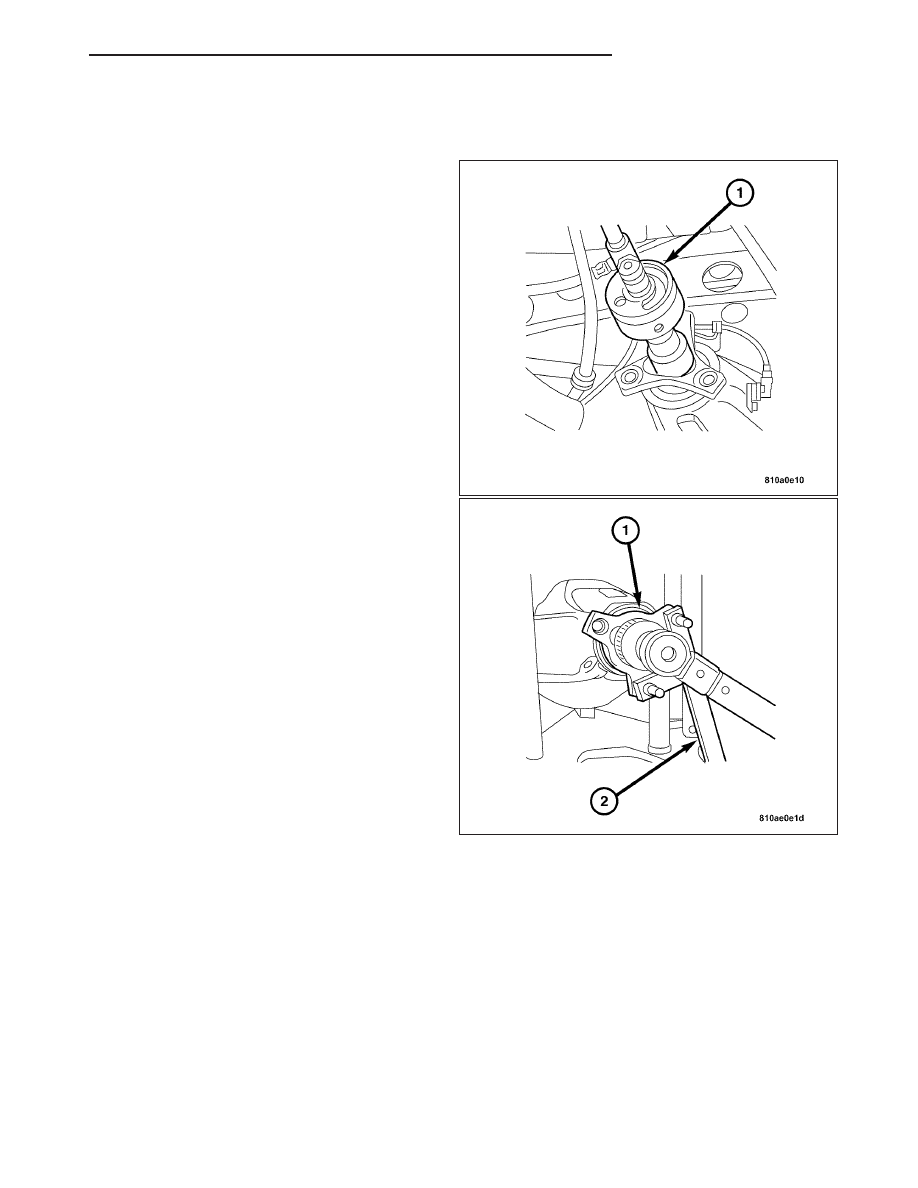

6. Use the torque meter (1) to measure resistance to

rotation at the pinion flange. Record the amount of
friction torque.

7. Using the Special Tool C-3281 Flange Wrench (2)

to hold the pinion flange (1).

8. Remove and discard the collared nut.

9. Remove the pinion flange (1).

ZH

REAR DIFFERENTIAL

3 - 47

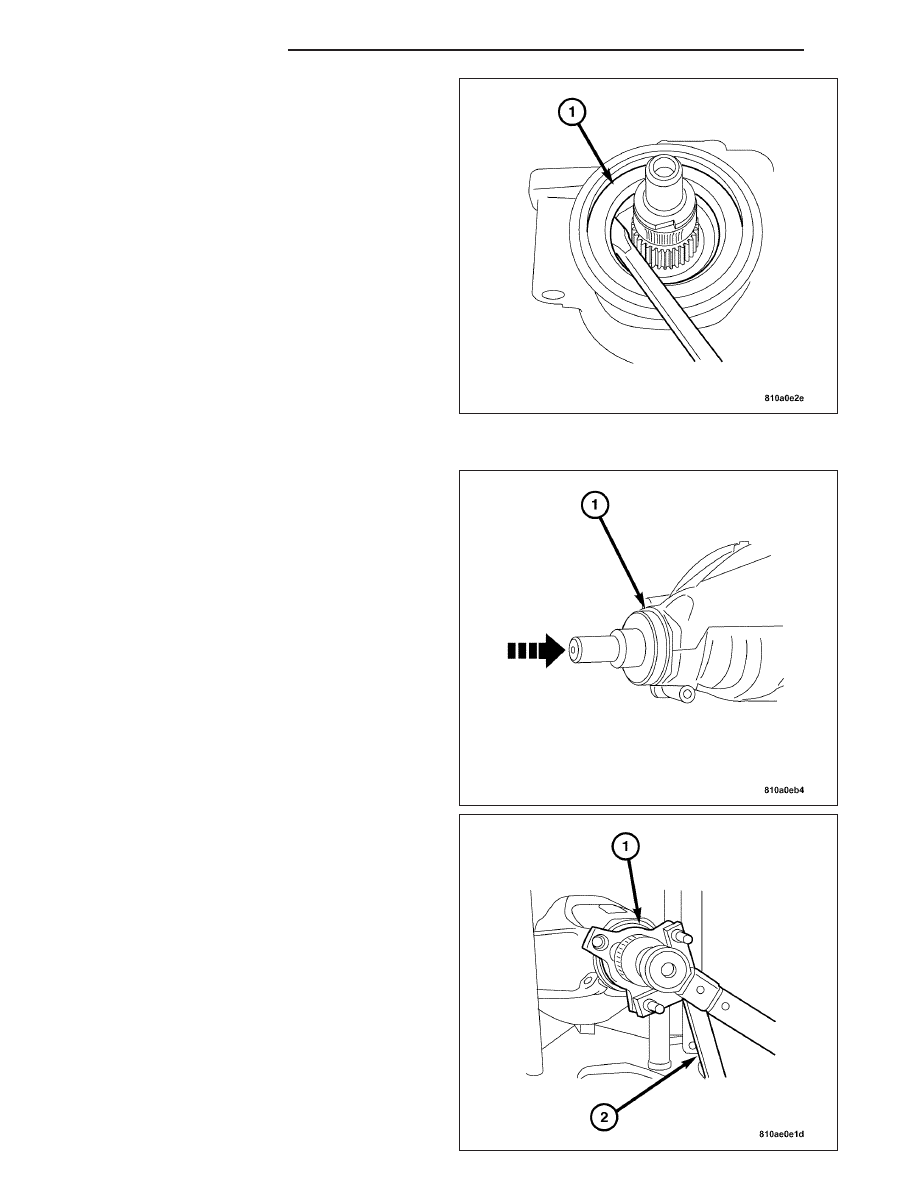

10. Remove the pinion flange seal (1) with a suitable

prying tool.

INSTALLATION

1. Remove any burrs or nicks from the seal bore.

2. Drive in a new pinion flange seal (1) using Special

Tool 9231 Drift and a mallet.

3. Install the pinion flange.

4. Install a new pinion shaft collared nut. Hold the pin-

ion flange (1) with Special Tool C-3281 Flange
Wrench (2). Tighten the nut to 180 N·m (133 ft.
lbs.).

5. Check the resistance to rotation torque. If the resis-

tance is less than the previously recorded value,
tighten the pinion in 5 N·m (44 in. lbs.) increments
until the resistance amount is reached.

6. Connect the halfshafts to the differential connecting

flanges. (Refer to 3 - DIFFERENTIAL & DRIV-
ELINE/HALF SHAFT - INSTALLATION).

7. Install the propeller shaft. (Refer to 3 - DIFFEREN-

TIAL

&

DRIVELINE/PROPELLER

SHAFT

-

INSTALLATION).

8. Install the muffler. (Refer to 11 - EXHAUST SYS-

TEM/MUFFLER - INSTALLATION).

3 - 48

REAR DIFFERENTIAL

ZH

9. Fill the differential housing to specification. (Refer to 3 - DIFFERENTIAL & DRIVELINE/REAR AXLE - STAN-

DARD PROCEDURE).

10. Lower the vehicle.

AXLE SHAFT SEALS

REMOVAL

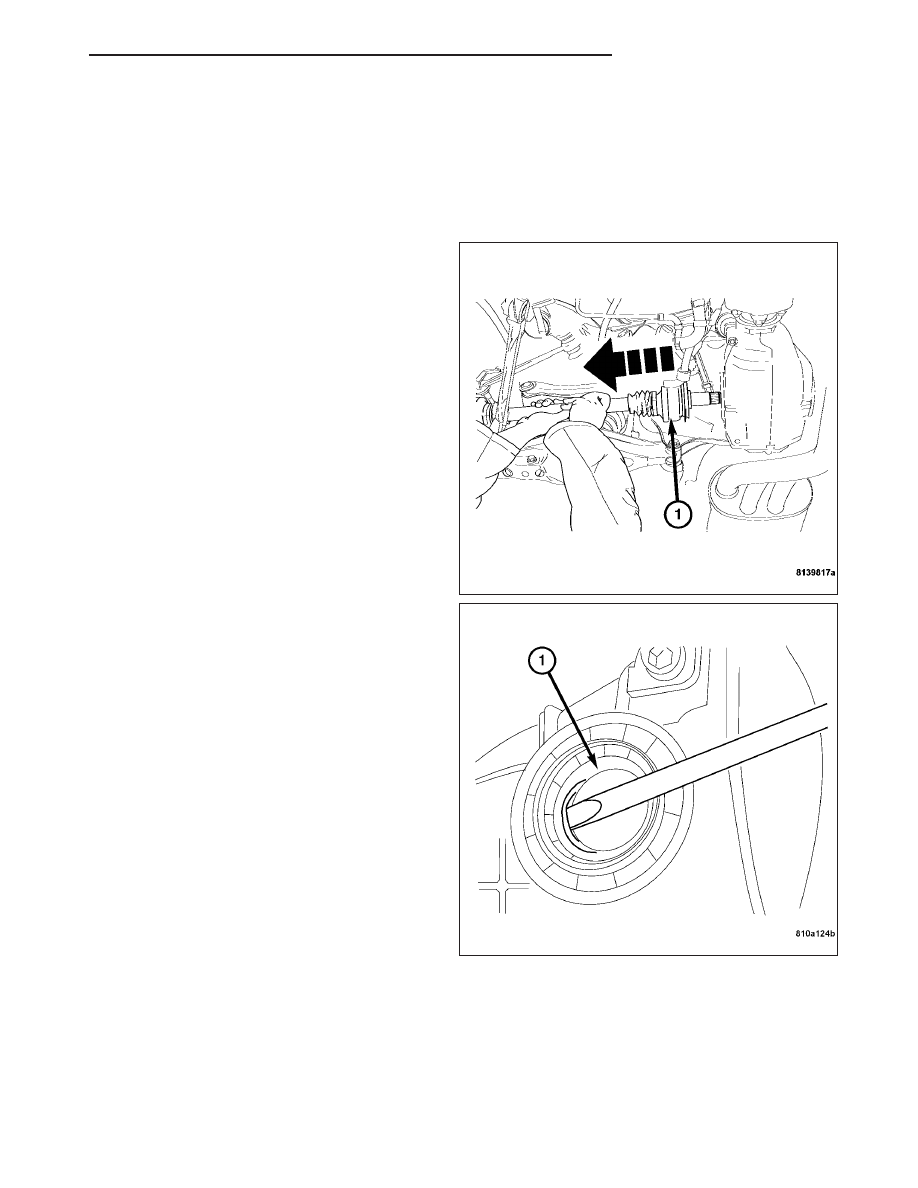

1. Remove the halfshaft (1).(Refer to 3 - DIFFEREN-

TIAL & DRIVELINE/HALF SHAFT - REMOVAL).

CAUTION: Do not scrape or damage the surface of
the seal bore.

2. Remove the axle shaft seal (1) with a suitable pry-

ing tool.

ZH

REAR DIFFERENTIAL

3 - 49

INSTALLATION

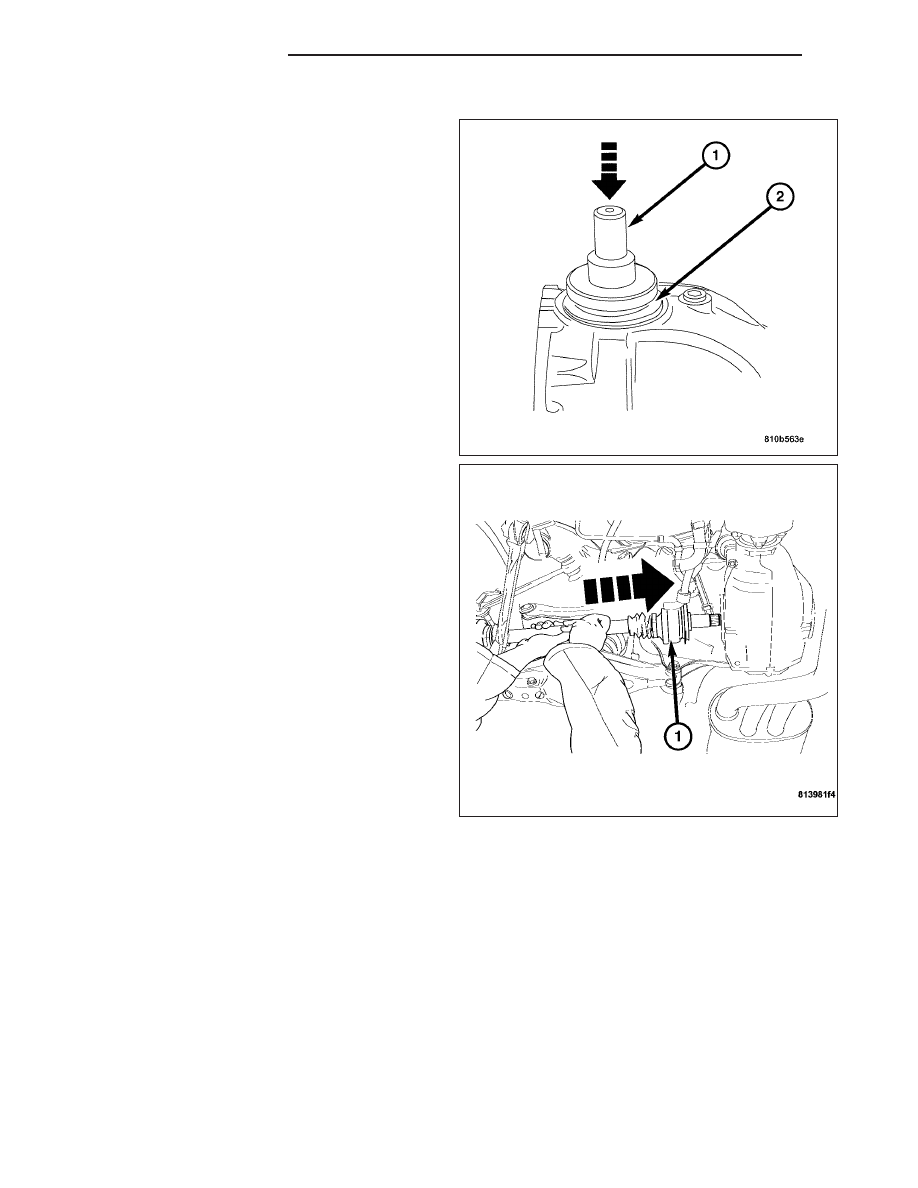

1. Lubricate the new axle shaft seal with hypoid gear

oil.

2. Using the Special Tool 9223 Drift (1), drive the new

axle shaft seal (2) into the differential housing.

3. Install the halfshaft (1). (Refer to 3 - DIFFEREN-

TIAL & DRIVELINE/REAR AXLE/AXLE SHAFT
SEALS - INSTALLATION).

3 - 50

REAR DIFFERENTIAL

ZH
