14. Install the rear disc brake caliper and bolts (1).

(Refer to 5 - BRAKES/HYDRAULIC/MECHANI-
CAL/DISC BRAKE CALIPERS - INSTALLATION).

15. Install the wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - STANDARD PROCEDURE).

16. Check vehicle alignment. (Refer to 2 - SUSPEN-

SION/WHEEL ALIGNMENT - STANDARD PRO-
CEDURE).

HUB / BEARING

REMOVAL

1. Raise and support the vehicle.

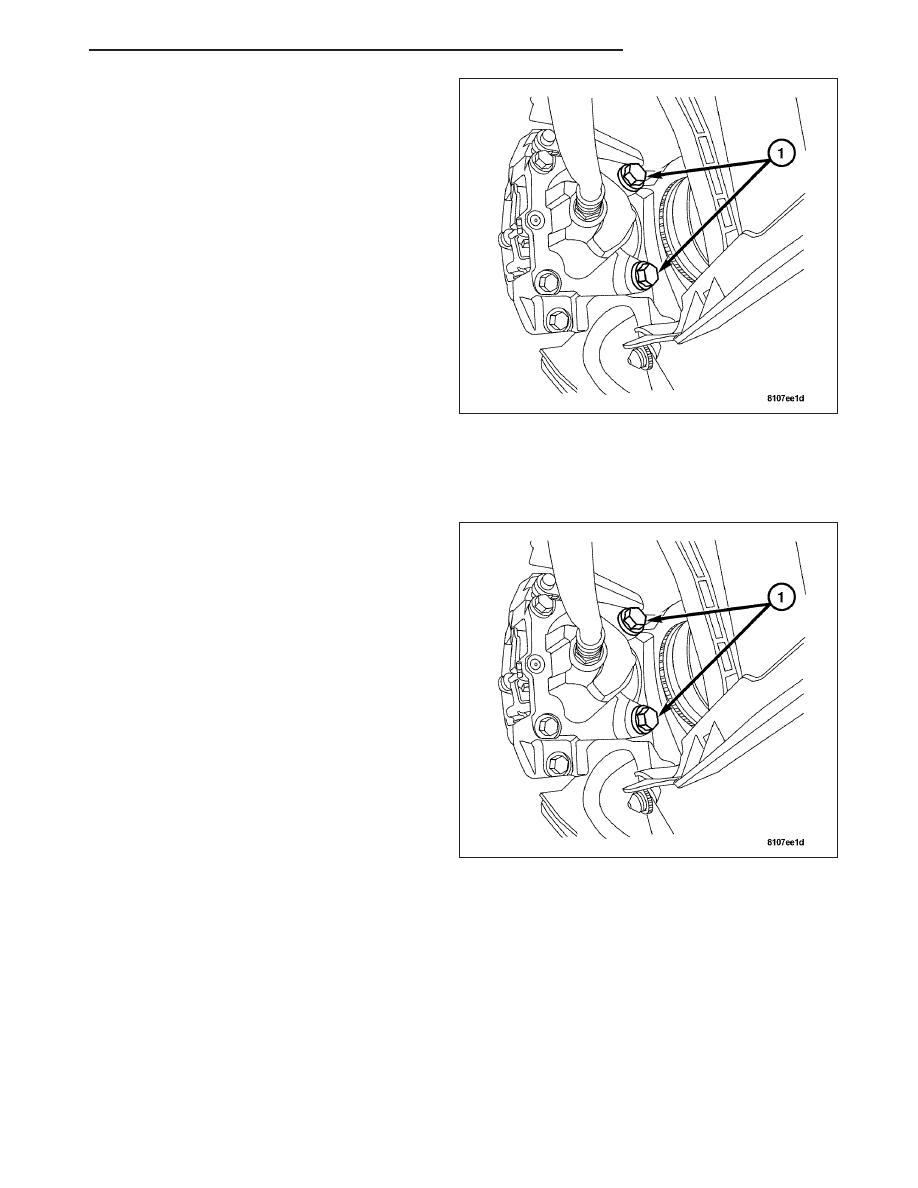

2. Remove the disc brake calipers and bolts (1).

ZH

REAR SUSPENSION

2 - 63

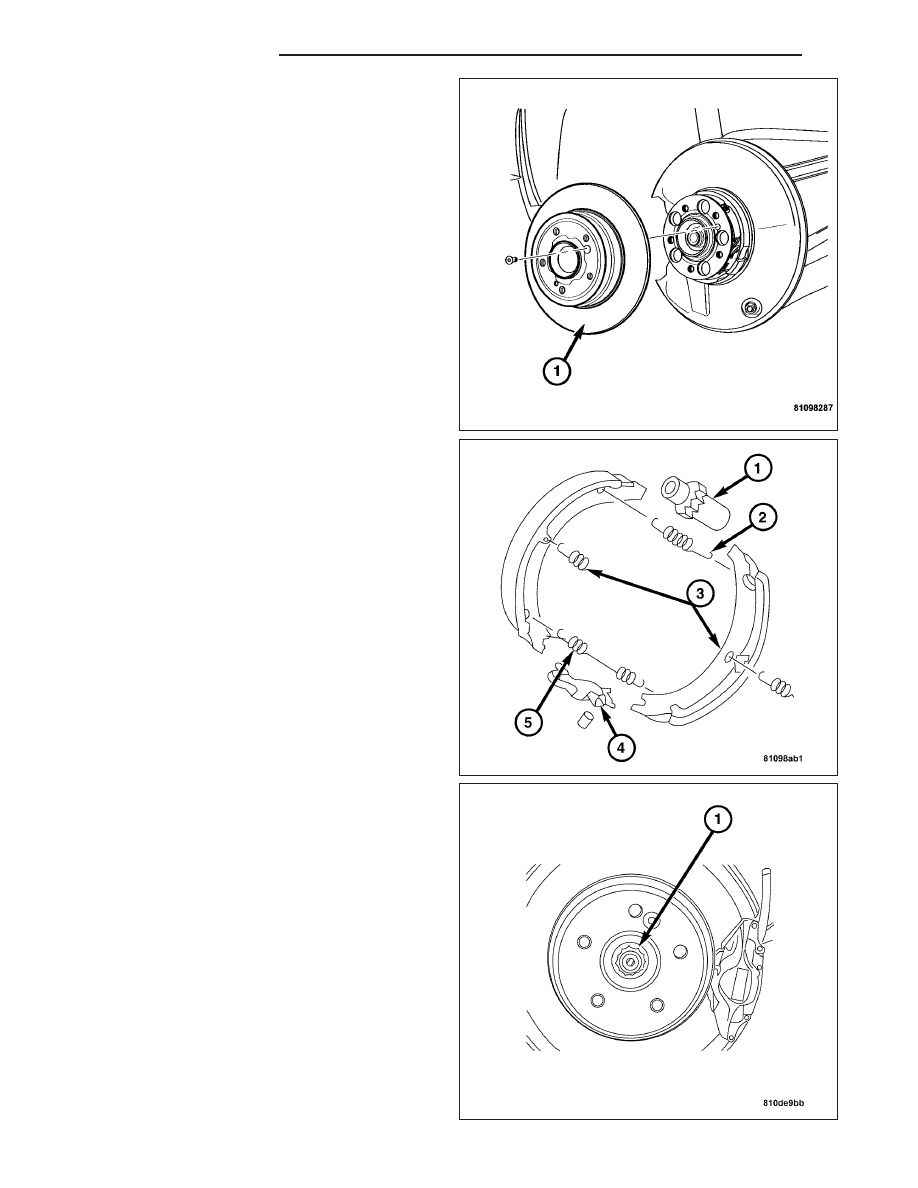

3. Remove the rear disc brake rotor (1). (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/ROTORS

-

REMOVAL).

4. Remove the parking brake shoes (1-5). (Refer to 5

-

BRAKES/PARKING

BRAKE/SHOES

-

REMOVAL).

5. Remove the rear axle halfshaft nut (1).

6. Remove the rear axle halfshaft (Refer to 3 - DIF-

FERENTIAL

&

DRIVELINE/HALF

SHAFT

-

REMOVAL).

2 - 64

REAR SUSPENSION

ZH

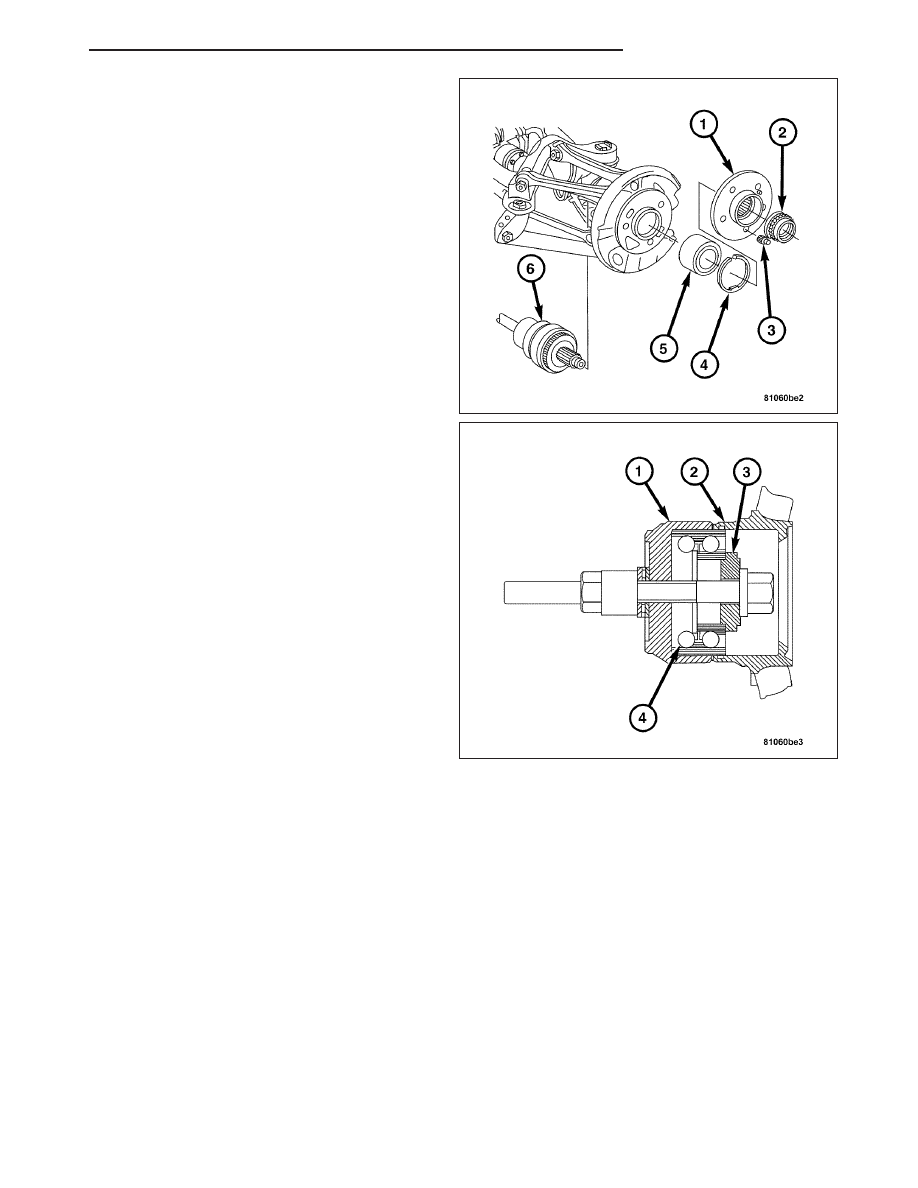

7. Remove the snap ring (4) from the rear hub

assembly housing.

8. Using the Special Tool 9181 Bearing Tool, remove

the bearing (4) on the hub (1).

CAUTION: Be sure not to mar or damage the rear
axle halfshaft flange while in vise.

9. Remove the inner bearing race from the rear axle

halfshaft flange by screwing the clamping pliers
onto the puller then tighten.

10. Clamp the rear axle halfshaft flange in vise.

11. Fit the thrust piece with the large diameter on the

rear axle halfshaft flange.

12. Place the complete puller over the inner bearing

race.

13. Clamp it firmly at the upper grooves of the clamp-

ing pliers over the tapered sleeve of the puller.

14. Pull the inner bearing race off the rear axle half-

shaft flange using the puller.

15. Check the lateral and radial runout of the rear axle halfshaft flange. Replace rear axle halfshaft flange if test

values are exceeded.

•

Permissible lateral runout 0.0011 in. (0.03 mm).

•

Permissible radial runout 0.0011 in. (0.03 mm).

ZH

REAR SUSPENSION

2 - 65

INSTALLATION

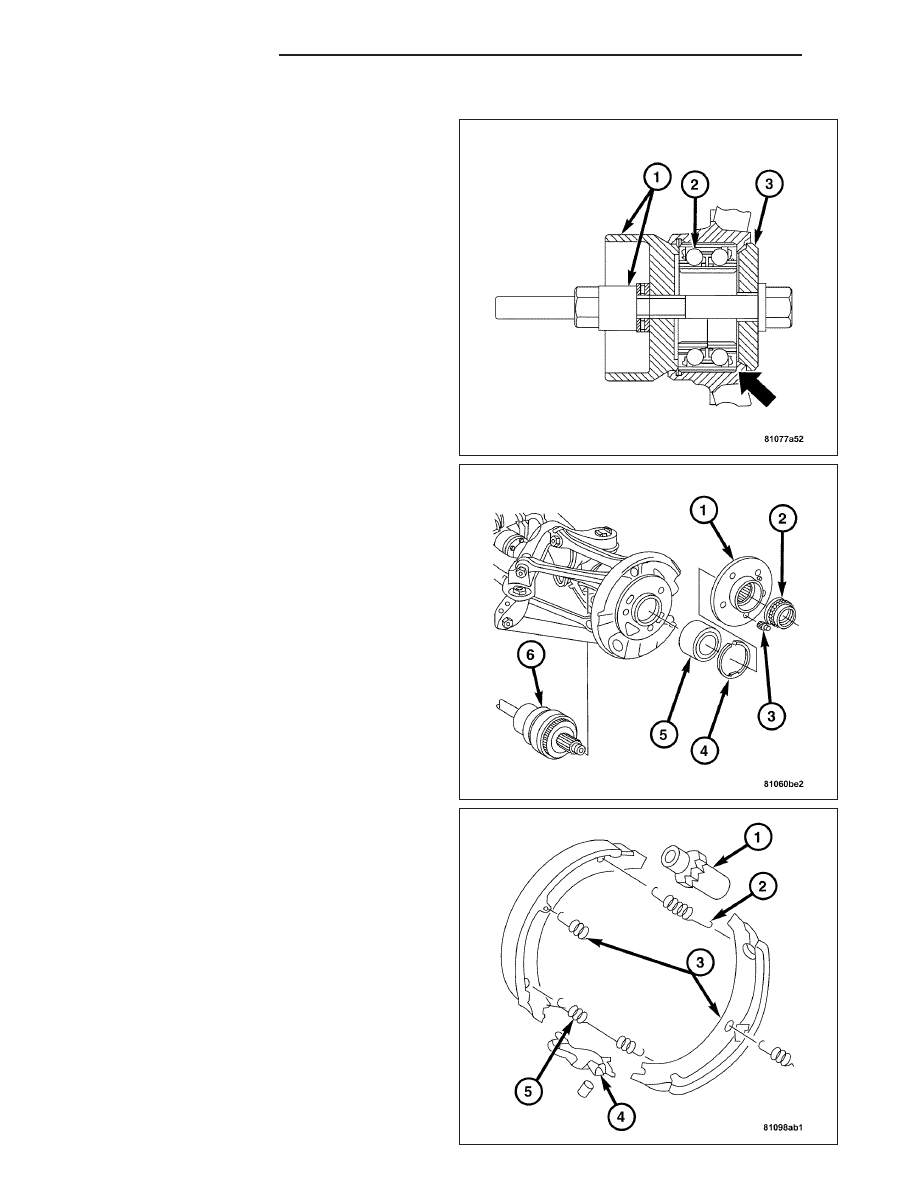

1. Using the Special Tool 9199 Bearing Tool (1) install

the bearing (2) by pulling it into the wheel carrier
(3) until it touches the shoulder of the wheel carrier.

Note: Insure that the snap ring is correctly fitted in
the rear wheel carrier.

2. Install the snap ring (4) into the rear wheel carrier.

Note: Verify the pressure plate lies flush against
the bearings inner race during insertion.

3. Install the rear axle halfshaft flange (1).

4. Install the parking brake shoes (1-5). (Refer to 5 -

BRAKES/PARKING BRAKE/SHOES - INSTALLA-
TION).

2 - 66

REAR SUSPENSION

ZH
