INSTALLATION

CAUTION: The rear axle halfshaft must be horizon-
tal when tightening all nuts and bolts.

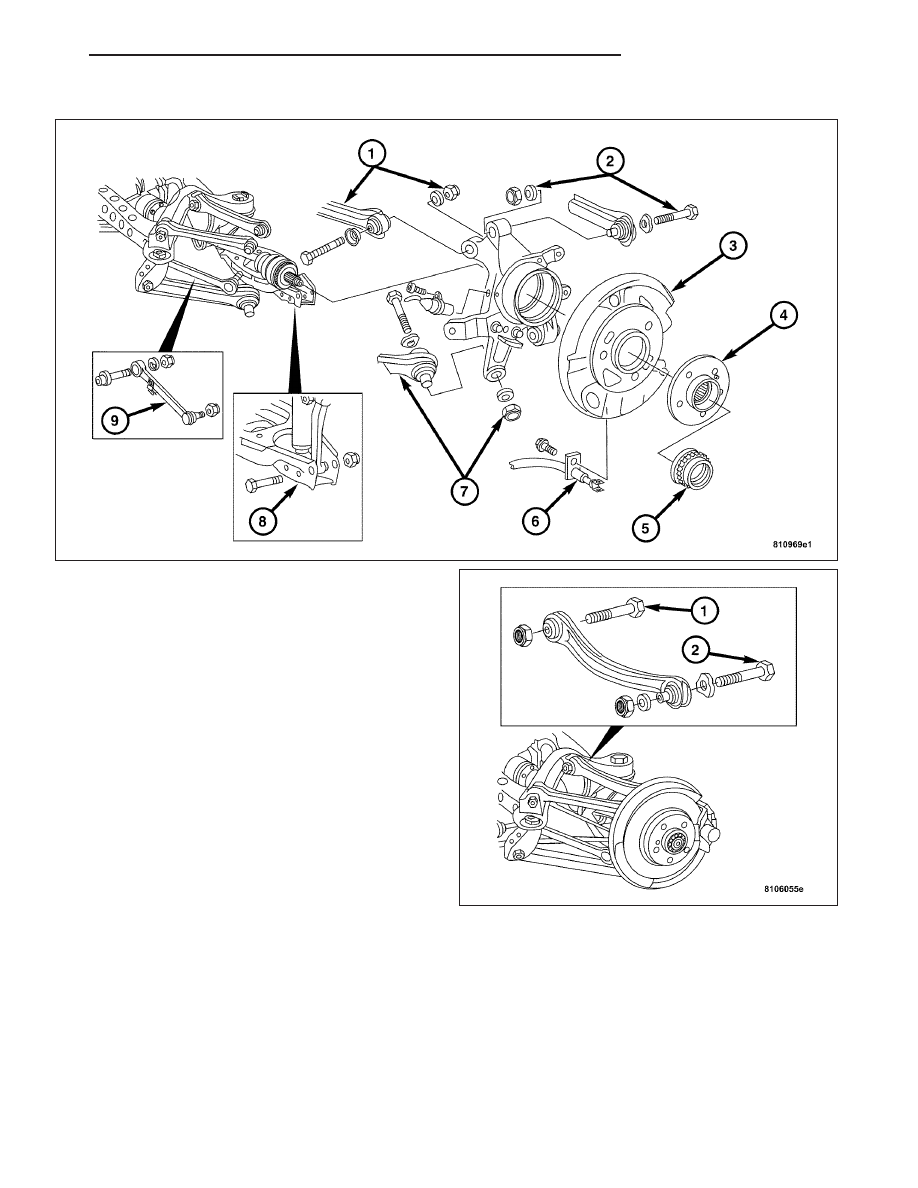

1. Install the knuckle to the vehicle.

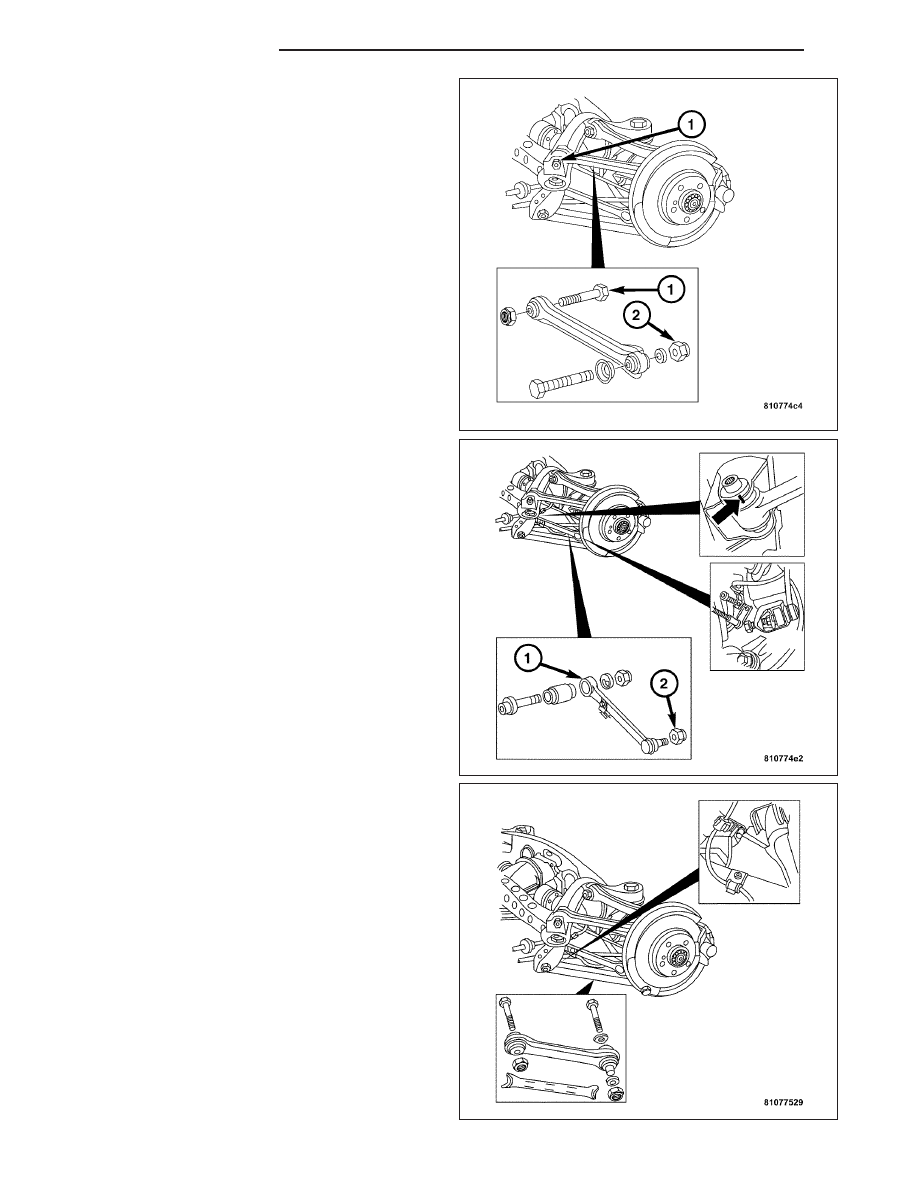

2. Install the trailing link, nuts and bolts (1-2). (Refer

to 2 - SUSPENSION/REAR/TOE LINK - INSTALLA-
TION).

ZH

REAR SUSPENSION

2 - 59

3. Install the trailing link nuts and bolts (1-2). (Refer to

2

-

SUSPENSION/REAR/TRAILING

LINK

-

INSTALLATION).

4. Install the lateral link nuts and bolts (1-2). (Refer to

2 - SUSPENSION/REAR/LATERAL LINK - INSTAL-
LATION).

5. Install the track bar nuts and bolts (1-2). (Refer to 2

- SUSPENSION/REAR/TRACK BAR - INSTALLA-
TION).

6. Install the lower control arm. (Refer to 2 - SUS-

PENSION/REAR/LOWER

CONTROL

ARM

-

INSTALLATION).

2 - 60

REAR SUSPENSION

ZH

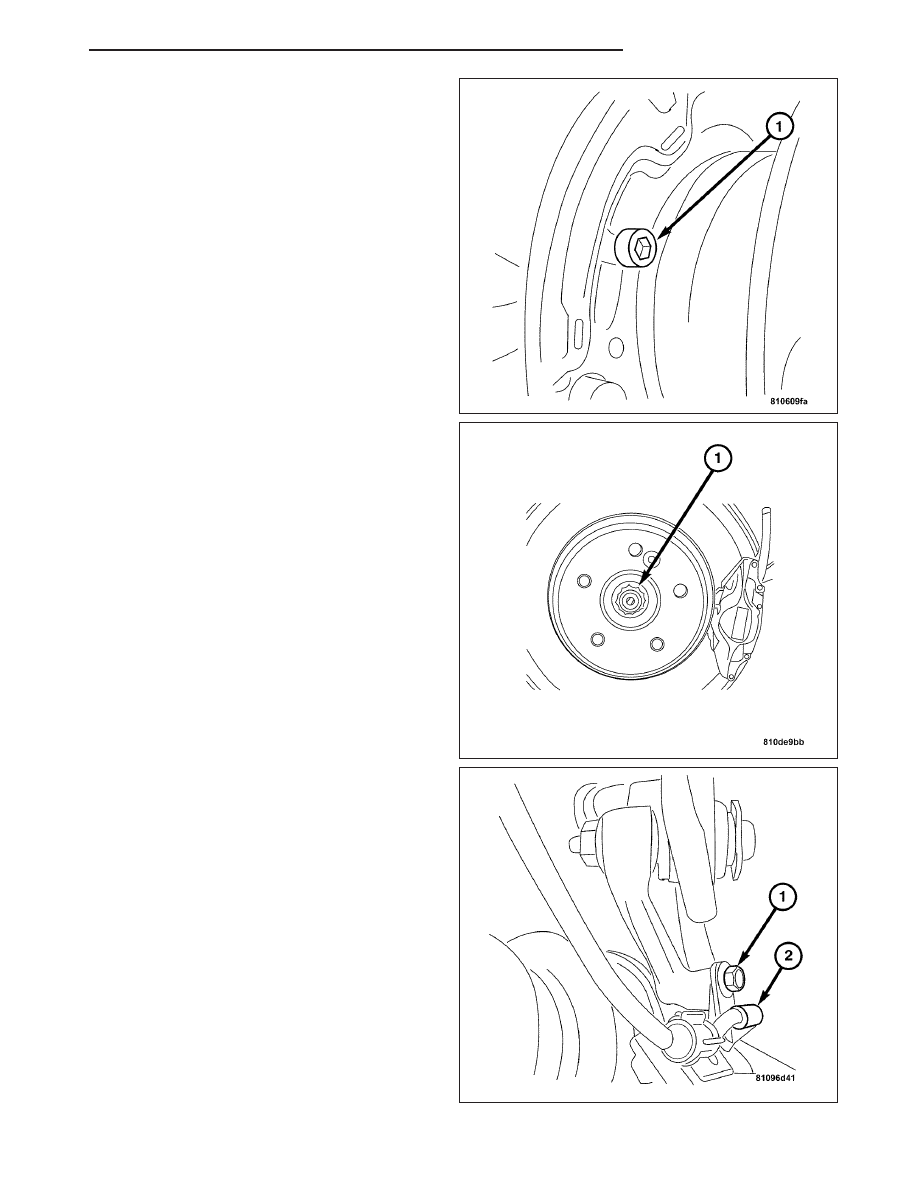

7. Install the rear disc brake dust shield by installing

the bolts (1) to the rear hub assembly. Tighten the
bolts to 10 N·m (89 in. lbs.).

8. Install the rear axle halfshaft to the rear hub

assembly.

Note: A new halfshaft outer retaining nut must be
used.

9. Install the rear axle halfshaft outer retaining nut (1).

Tighten the halfshaft nut to 220 N·m (164 ft. lbs.).

10. Install the rear Wheel Speed Sensor (2). (Refer to

5

-

BRAKES/ELECTRICAL/REAR

WHEEL

SPEED SENSOR - INSTALLATION).

ZH

REAR SUSPENSION

2 - 61

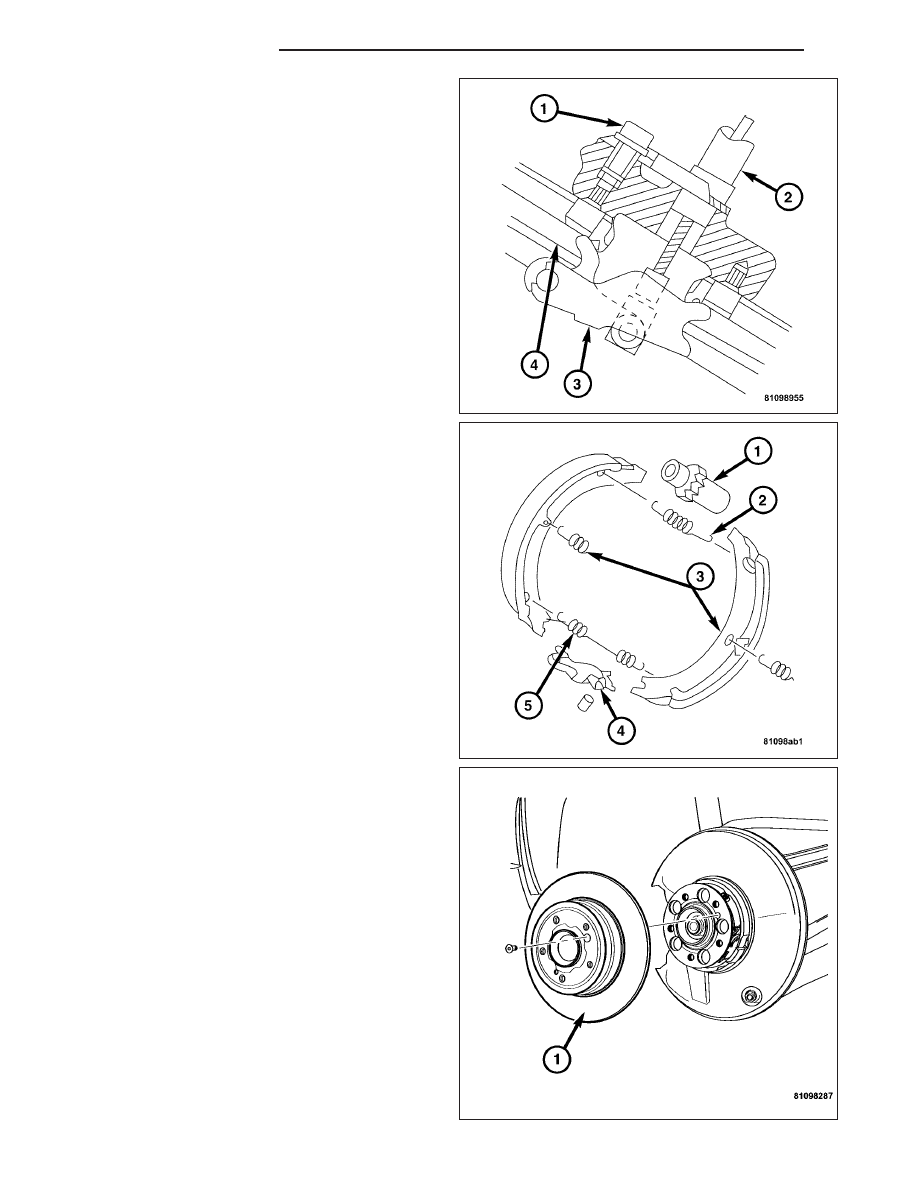

11. Install the parking brake cable (2). (Refer to 5 -

BRAKES/PARKING BRAKE/CABLES - INSTALLA-
TION).

12. Install the parking brake shoe assembly (1-5).

(Refer to 5 - BRAKES/PARKING BRAKE/SHOES
- INSTALLATION).

13. Install the disc brake rotor (1). (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/ROTORS -
INSTALLATION).

2 - 62

REAR SUSPENSION
