Chrysler Crossfire. Manual - part 20

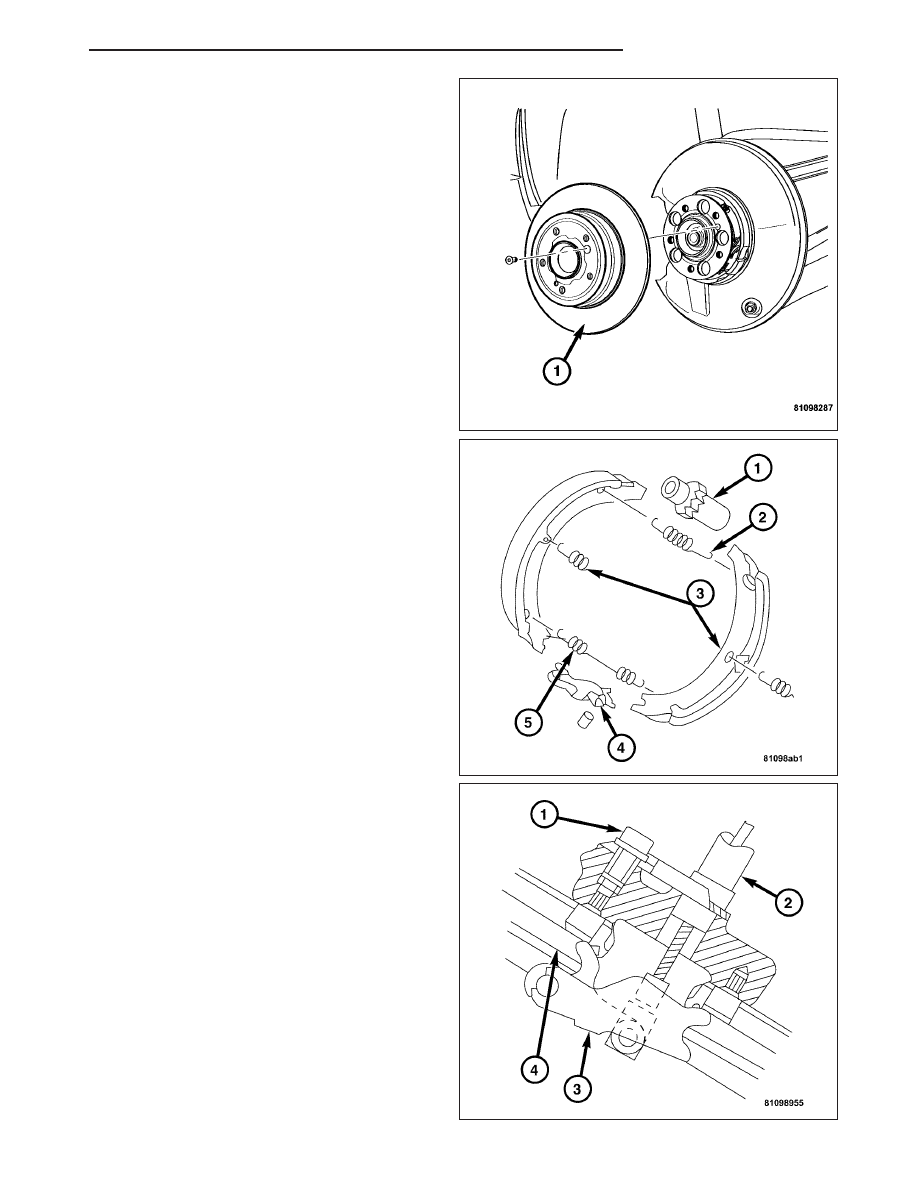

5. Remove the disc brake rotor (1). (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/ROTORS

-

REMOVAL).

6. Remove the parking brake shoe assembly. (Refer

to

5

-

BRAKES/PARKING

BRAKE/SHOES

-

REMOVAL).

7. Remove the parking brake cable (2). (Refer to 5 -

BRAKES/PARKING BRAKE/CABLES - REMOVAL).

ZH

REAR SUSPENSION

2 - 55

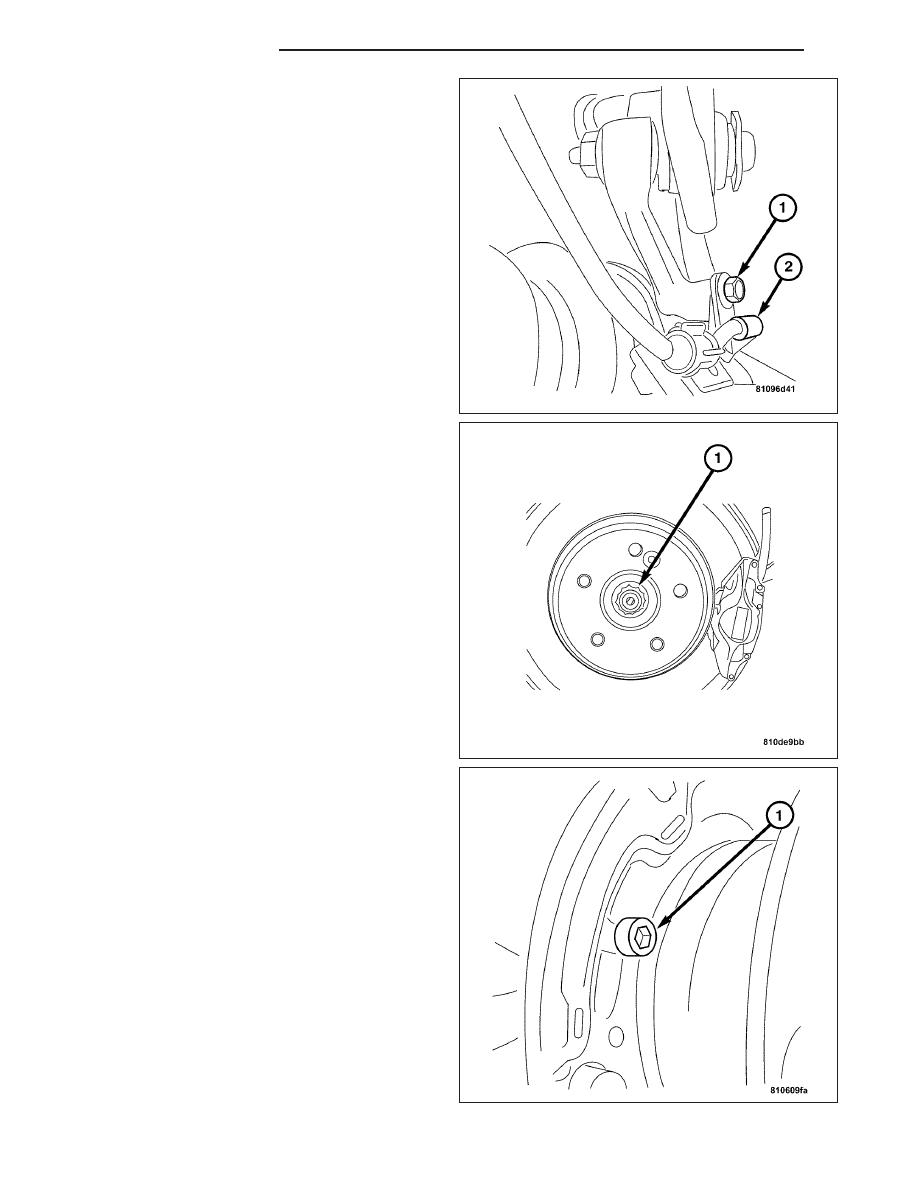

8. Remove the rear Wheel Speed Sensor bolt (1).

9. Remove the rear Wheel Speed Sensor (2) from the

knuckle.

10. Remove the rear axle halfshaft nut (1) from the

rear hub assembly.

11. Remove the rear disc brake dust shield by remov-

ing the hex bolts (1) from the rear hub assembly.

2 - 56

REAR SUSPENSION

ZH

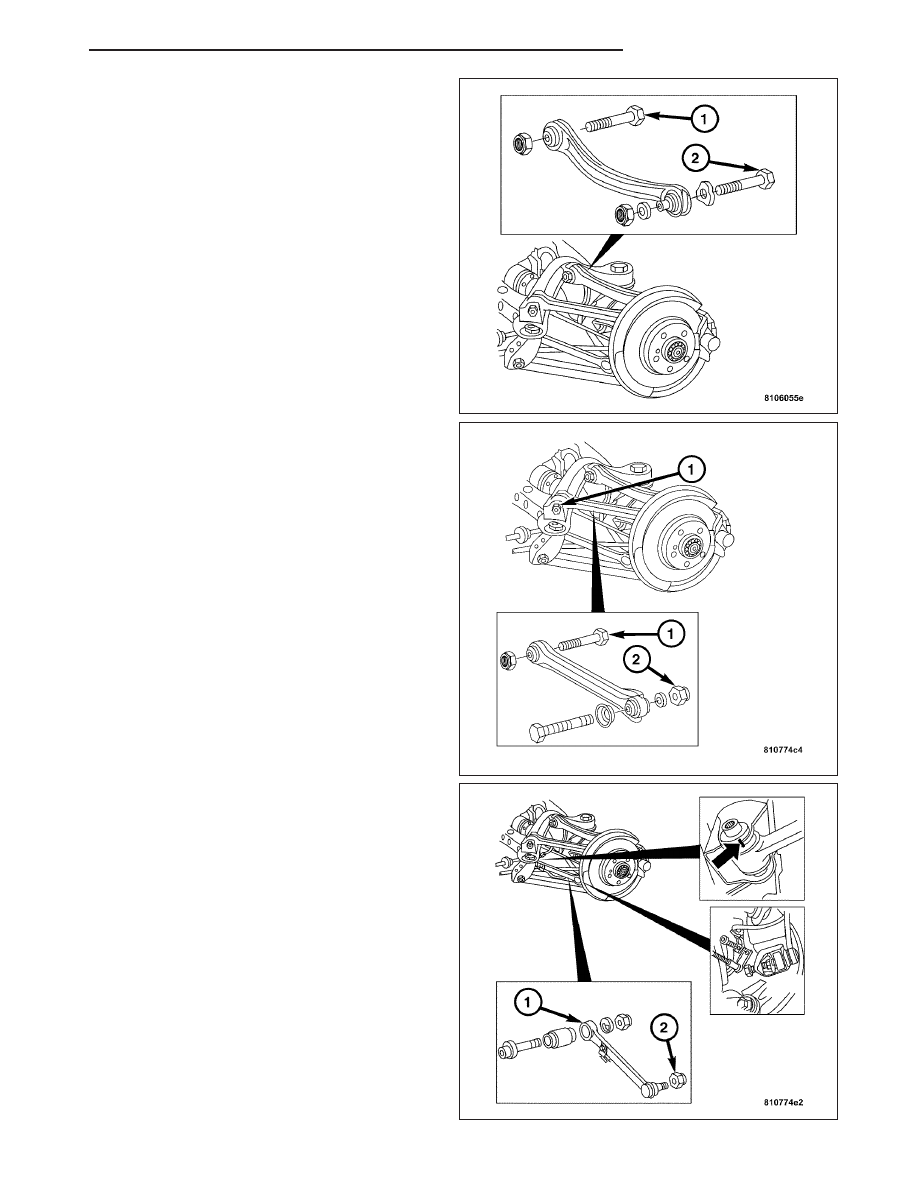

12. Remove the camber strut, nuts and bolts (1-2).

(Refer to 2 - SUSPENSION/REAR/TOE LINK -
REMOVAL).

13. Remove the trailing link, nuts and bolts (1-2).

(Refer to 2 - SUSPENSION/REAR/TRAILING
LINK - REMOVAL).

14. Remove the lateral link, nuts and bolts (1-2).

(Refer to 2 - SUSPENSION/REAR/LATERAL LINK
- REMOVAL).

ZH

REAR SUSPENSION

2 - 57

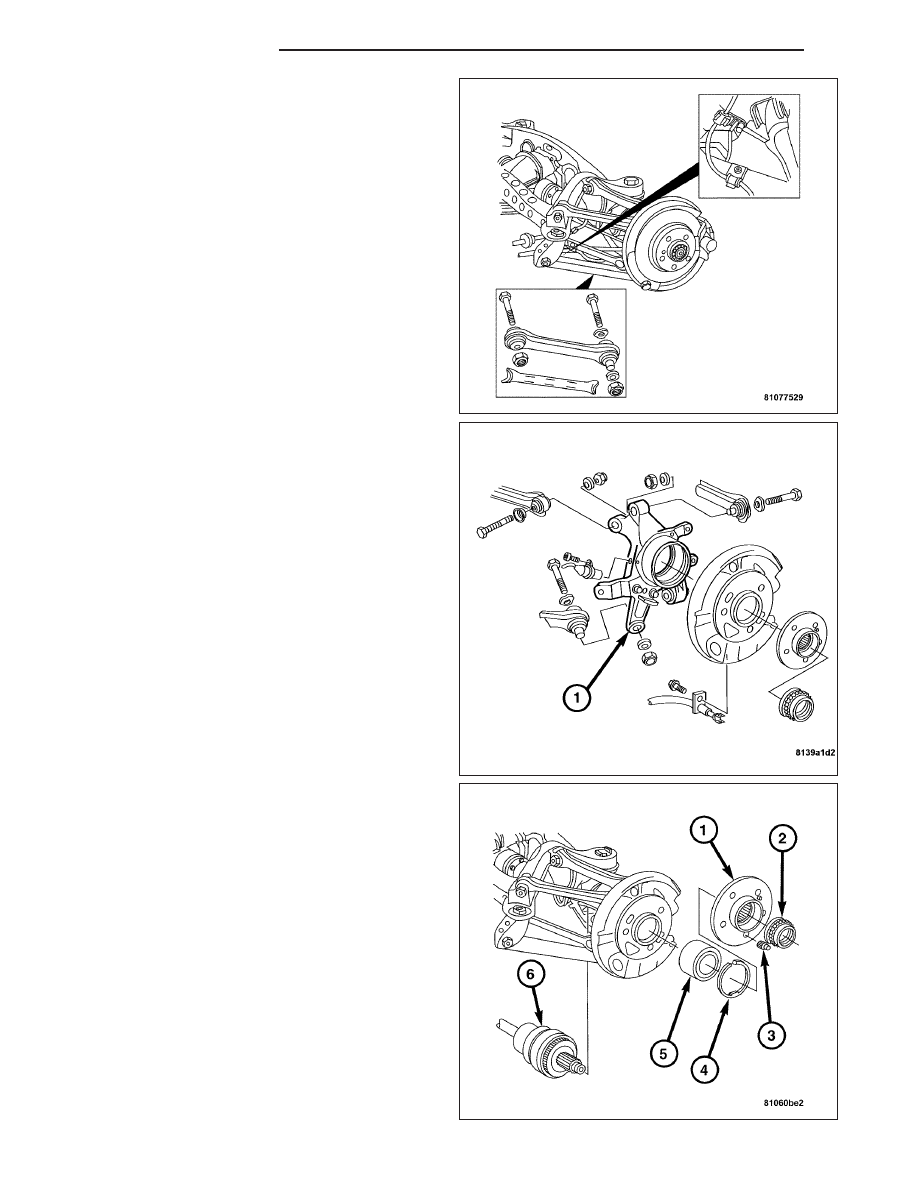

15. Remove the track bar. (Refer to 2 - SUSPEN-

SION/REAR/TRACK BAR - REMOVAL).

16. Remove the lower control arm. (Refer to 2 - SUS-

PENSION/REAR/LOWER

CONTROL

ARM

-

REMOVAL).

17. Remove the knuckle (1) from the vehicle.

18. Inspect the bearing assembly (5) for any wear or

damage, replace if necessary. (Refer to 2 - SUS-
PENSION/REAR/HUB / BEARING - REMOVAL).

2 - 58

REAR SUSPENSION

ZH
