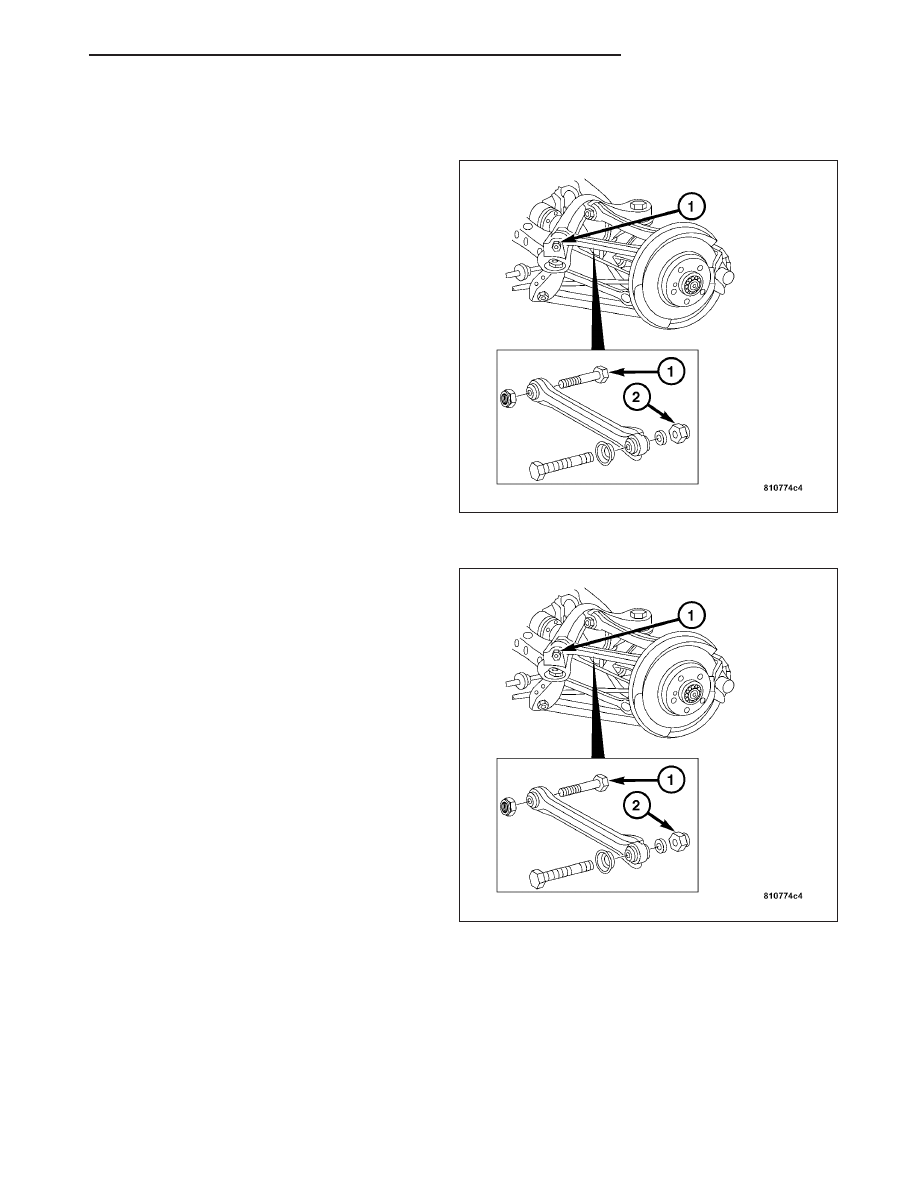

TRAILING LINK

REMOVAL

1. Raise and support the vehicle.

2. Remove the wheel and tire assembly.

3. Remove the inner trailing link bolt (1) attaching the

trailing link to the rear axle carrier.

4. Remove the outer trailing link bolt (2) attaching the

trailing link to the wheel carrier.

Note: Lightly tap the trailing link with a plastic
headed hammer to loosen the rubber mounts from
the mounting flanges.

5. Remove the trailing link from the vehicle.

INSTALLATION

1. Install the trailing link onto the vehicle.

CAUTION: Vehicle must be at normal ride height
before tightening components to specified torque.

2. Install the outer trailing link bolt (2) attaching the

trailing link to the wheel carrier.

3. Install the inner trailing link bolt (1) attaching the

trailing link to the rear axle carrier.

4. Install the wheel and tire assembly.

5. Lower the vehicle so it is not being supported by

the lift.

6. Tighten the outer trailing link bolt attaching the trail-

ing link to the wheel carrier to 70 N·m (52 ft. lbs.).

7. Tighten the inner trailing link bolt attaching the trail-

ing link to the rear axle carrier to 70 N·m (52 ft.
lbs.).

8. Check vehicle alignment. (Refer to 2 - SUSPEN-

SION/WHEEL ALIGNMENT - STANDARD PROCE-
DURE).

ZH

REAR SUSPENSION

2 - 47

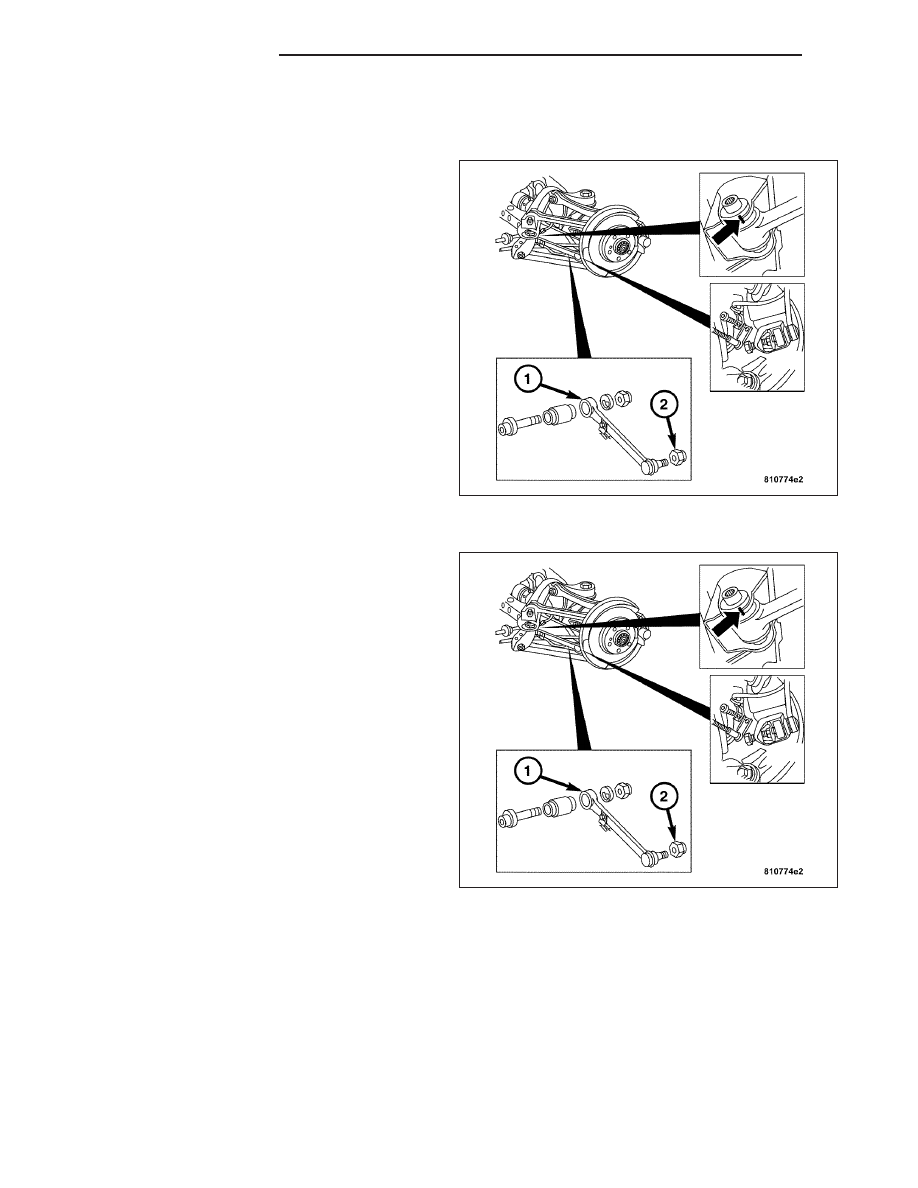

LATERAL LINK

REMOVAL

1. Raise and support the vehicle.

2. Remove the wheel and tire assembly.

3. Remove the inner lateral link bolt attaching the lat-

eral link to the rear axle carrier.

4. Remove the lateral link ball joint nut (2).

CAUTION: Do not use pneumatic tools to tighten
the bolt on the tool.

5. Using Special Tool 9168 Ball Joint Puller, remove

the outer lateral link ball joint attaching the lateral
link to the wheel carrier.

Note: Lightly tap the lateral link with a plastic
headed hammer to loosen the rubber mounts from
the mounting flanges.

6. Remove the lateral link (1).

INSTALLATION

1. Install the lateral link onto the vehicle.

CAUTION: The rear axle shaft must be horizontal
when tightening the lateral link nuts.

2. Install the outer lateral link ball joint attaching the

lateral link to the wheel carrier.

CAUTION: The rear axle shaft must be horizontal
when tightening the lateral link nuts.

3. Install the inner lateral link bolt attaching the lateral

link to the rear axle carrier.

CAUTION: Vehicle must be at normal ride height before tightening components to specified torque.

4. Tighten the outer lateral link ball joint attaching the lateral link to the wheel carrier to 30 N·m (22 ft. lbs.).

5. Tighten the inner lateral link bolt attaching the lateral link to the rear axle carrier to 70 N·m (52 ft. lbs.).

2 - 48

REAR SUSPENSION

ZH

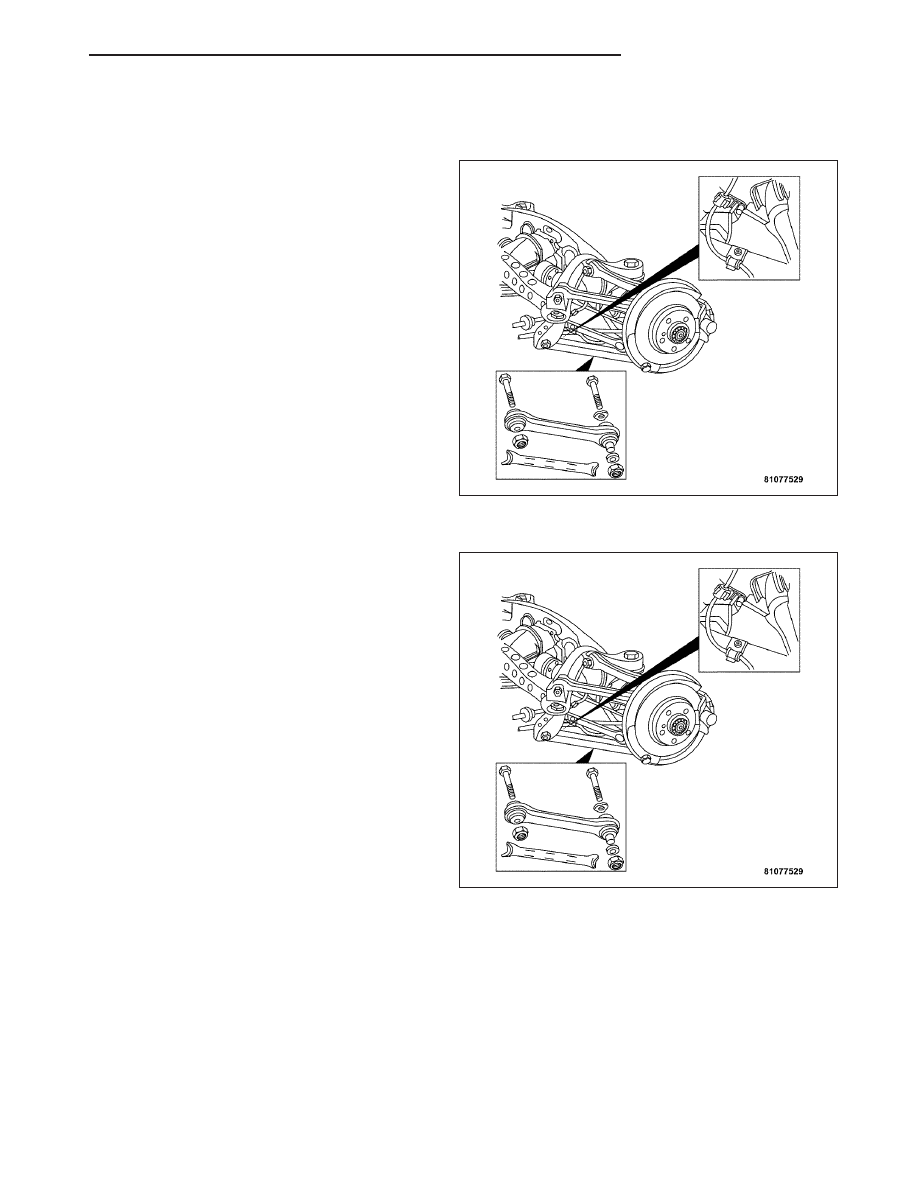

TRACK BAR

REMOVAL

1. Raise and support the vehicle.

2. Remove the wheel and tire assembly.

3. Remove the inner track bar bolt attaching the track

bar to the rear axle carrier.

4. Remove the outer track bar bolt attaching the track

bar to the wheel carrier.

Note: Lightly tap the track bar with a plastic
headed hammer to loosen the rubber mounts from
the mounting flanges.

5. Remove the track bar from the vehicle.

INSTALLATION

1. Install the track bar onto the vehicle.

CAUTION: Vehicle must be at normal ride height
before tightening components to specified torque.

2. Install the outer track bar bolt attaching the track

bar to the wheel carrier.

3. Install the inner track bar bolt attaching the track

bar to the rear axle carrier.

4. Install the wheel and tire assembly.

5. Lower the vehicle so it is not being supported by

the lift.

6. Tighten the outer track bar bolt attaching the track

bar to the wheel carrier to 70 N·m (52 ft. lbs.).

7. Tighten the inner track bar bolt attaching the track

bar to the rear axle carrier to 70 N·m (52 ft. lbs.).

8. Check vehicle alignment. (Refer to 2 - SUSPEN-

SION/WHEEL ALIGNMENT - STANDARD PROCE-
DURE).

ZH

REAR SUSPENSION

2 - 49

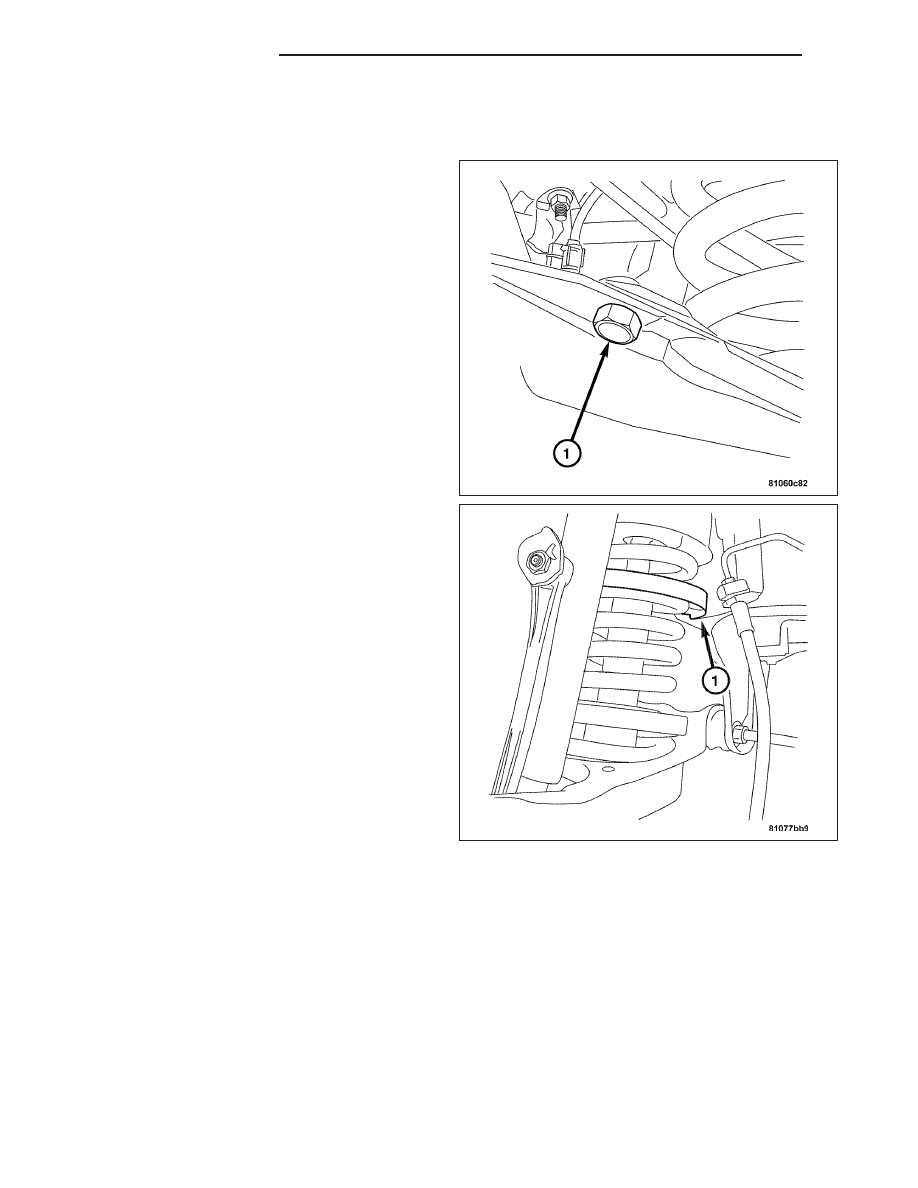

LOWER CONTROL ARM

REMOVAL

1. Raise and support the vehicle.

2. Remove the rear tire and wheel assembly.

3. Remove the rear lower control arm plastic shield by

removing the bolts (1) attaching the cover to the
lower control arm.

4. Remove the rear spring (1). (Refer to 2 - SUSPEN-

SION/REAR/SPRING - REMOVAL).
